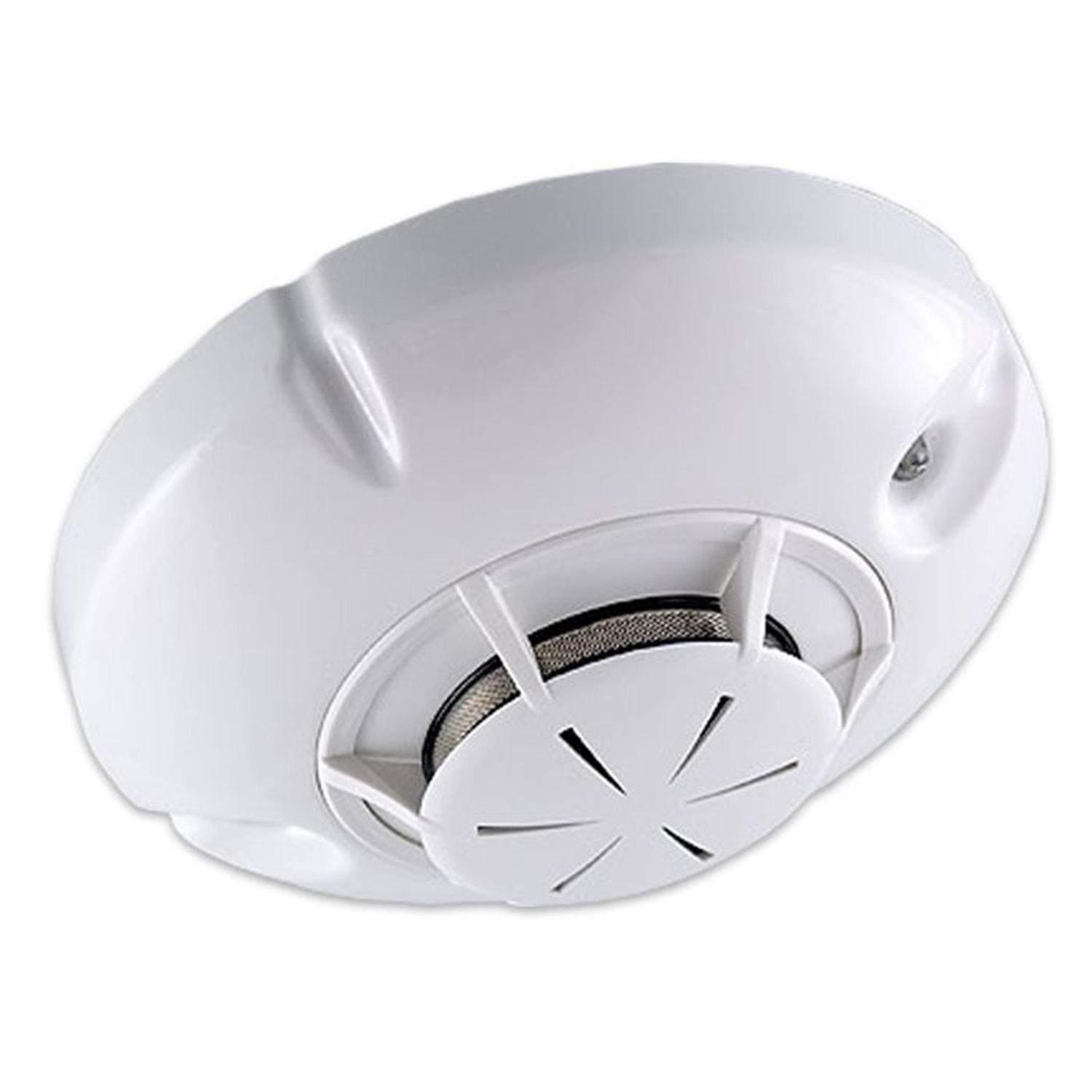

Kapsamlı Teknik Rapor ve Entegrasyon Kılavuzu
Parametre | Değer/Açıklama | Notlar |
---|---|---|
Besleme Gerilimi | 10–30 V DC | Voltaj dalgalanmalarına karşı stabil çalışır |
Bekleme Akımı | 120–130 µA (22.5 V) | Düşük enerji tüketimi ile 7/24 çalışma |
Alarm Akımı | • DB8000/8000D taban: 8–25 mA • DB8000R/DR taban: 18–55 mA | Röleli tabanlar hırsız alarm sistemleri için |
Çalışma Sıcaklığı | –10 °C … +55 °C | Endüstriyel ortamlarda güvenilir performans |
Nem Direnci | %93 ±3 (40 °C) | Yüksek nemli ortamlarda kararlılık |
Koruma Sınıfı | IP43 | Toza ve su çiselemesine karşı koruma |
Fiziksel Boyutlar | Ø100 mm × 47 mm (taban dahil) | Kompakt tasarım |
Ağırlık | ~100 g | Kolay montaj |
Kablo Kesiti | 0.5–2.5 mm² | Esnek kablo seçenekleri |
Koruma Alanı | Ø15 m çapında daire, 11 m tavan yüksekliğine kadar | Geniş kapsama alanı |
Hassasiyet Kalibrasyonu | EN 54‑7 standardına uygun fabrika ayarı | Avrupa sertifikalı |
Giriş Süresi | Güç açıldıktan/reset sonrası < 40 s | Hızlı aktifleşme |
Reset Süresi | ~2 s | Operasyonel verimlilik |
Durum | LED Davranışı | Anlamı |
---|---|---|
Normal | Kapalı | Duman yok |
Alarm | Sürekli yeşil | Duman tespit edildi |
Kirlenme Uyarısı | Dakikada 1 kez yanıp söner | Temizlik gerekiyor |
Arıza | Sürekli yanıp söner | Donanımsal hata |
Taban Modeli | Özellikler | Uyumlu Sistemler |
---|---|---|
DB8000 | Standart terminaller | Konvansiyonel yangın panelleri |
DB8000D | Schottky diyot entegreli | Çoklu dedektör devreleri |
DB8000R | Röle çıkışlı (EN54-17 sertifikalı) | Hırsız alarm panelleri |
DB8000DR | Röle + Schottky diyot + 510 Ω direnç | Hibrit sistemler |
DB8000L | 510 Ω terminasyon dirençli | Uzun hatlarda sinyal bütünlüğü |
[Güç Açma]
sisteme enerji verilir.-->
40 Saniye Bekle: Dedektörün stabil hale gelmesi beklenir.-->
[Duman Uygula]
Test spreyi veya onaylı bir duman kaynağı kullanılır.-->
Alarm LED'i Sürekli Yeşil mi?: LED'in durumu kontrol edilir.-->
|Evet|
ise, panele [Resetle]
komutu gönderilir.-->
40 Saniye İçinde Beklemeye Dönüyor mu?: Reset sonrası dedektörün normal duruma dönmesi gözlenir.-->
|Evet|
ise, Test Başarılı olarak tamamlanır.Parametre | FD-8030 | Rakip Ürün X |
---|---|---|
Tavan Yüksekliği | 11m | 8m |
Alarm Akımı (Röle) | 18-55mA | Sabit 45mA |
Nem Direnci | %93 (40°C) | %85 (35°C) |
Reset Süresi | 2s | 5s |
Kontaminasyon Telafisi | Dinamik ayar | Manuel kalibrasyon |
Parametre | Değer/Açıklama | Kritik Notlar |
---|---|---|
Çalışma Gerilimi | 10-30V DC | Hırsız alarm panellerinin 12V/24V çıkışlarıyla uyumlu |
Röle Tipi | SPDT (Single Pole Double Throw) | Normalde Açık (NA) + Normalde Kapalı (NK) kontak |
Kontak Kapasitesi | 2A @ 30V DC / 1A @ 250V AC | Düşük enerjili alarm sinyalleri için optimize |
Direnç Değeri | 560Ω ±10% (seri direnç) | Panellerin dedektör açık devre algılaması için |
Terminal Blokları | 6-pin (2x besleme + 4x röle çıkış) | Kablo bağlantı kolaylığı |
Montaj Açıklığı | 60mm çapında | Standart alçıpan tavanlara uyum |
Çalışma Sıcaklığı | -10°C ~ +55°C | FD-8030 dedektörle aynı tolerans |
Bağlantı Kesiti | 0.5-2.5mm² | Esnek kablo seçeneği |

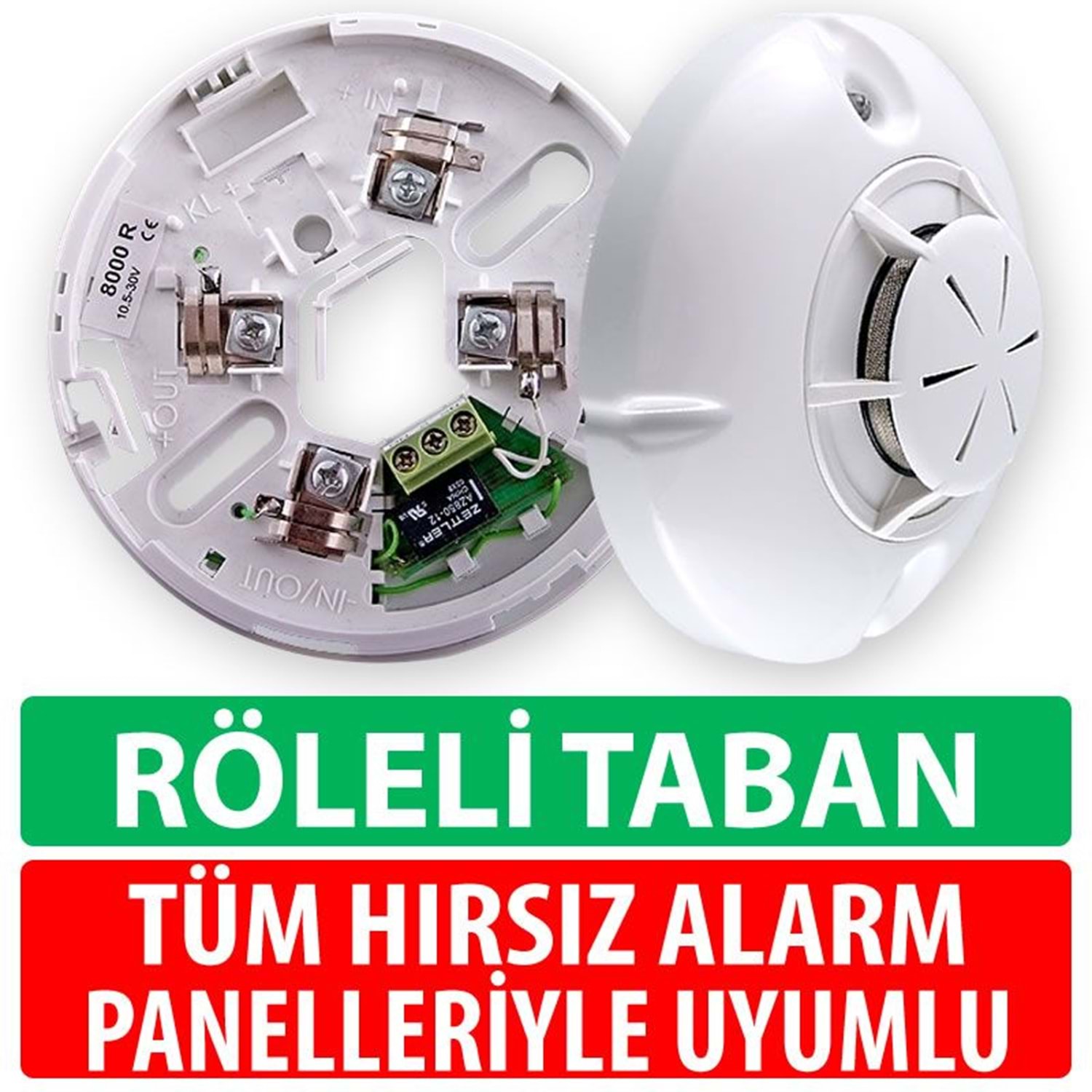

DB 8000R, klasik konvansiyonel Yangın Alarm Dedektörlerini (örneğin FD‑8030, FD‑8010) hırsız alarm sistemlerine entegre etmek için ideal bir çözümdür. Hem elektriksel hem de fiziksel röle hem yangın panellerine hem de harici sistemlere güvenilir sinyal sağlar. Montajı kolay, gereksinimleri makul ve çok yönlüdür.Devre, dedektör alarm durumuna geçtiğinde röleyi tetikler, bu da hırsız alarm panelindeki ilgili zonu açık devre durumuna getirir.DB8000R Röleli Dedektör Tabanı, yangın algılama sistemlerinde kullanılan konvansiyonel (klasik) dedektörler için özel olarak tasarlanmış bir montaj tabanıdır. Üzerinde yer alan röle çıkışı sayesinde, yangın alarmı durumunda harici sistemlere (örneğin hırsız alarm panelleri, siren, otomatik kapı kontrolü gibi) kuru kontak ile bilgi aktarımı yapabilir.Kuru kontak (NO/NC) gerektiren sistemlere çıkış vermek için kullanılır.Dedektör, duman ya da ısı algıladığında, dedektör üzerinden alarm akımı geçmeye başlar. DB8000R tabanı içinde yer alan röle modülü, bu akımı algılayarak röleyi çeker. Rölenin kuru kontakları (NO/NC) harici bir cihaza bağlanmışsa, bu cihaz alarm durumundan haberdar olur ve harekete geçer. DB8000R, UniPOS’un konvansiyonel dedektörleriyle kullanılır: FD‑8030 (Optik duman dedektörü) FD‑8010 (Sabit sıcaklık dedektörü) FD‑8020 (Artış hızı sıcaklık dedektörü) FD‑3050, FD‑3051 gibi eski nesil modellerle de uyumludur.
Standart Zone Girişi (Normalde Kapalı):
Panel ZONE [+] --- DB8000R Terminal 5 (COM) Panel ZONE [-] --- DB8000R Terminal 4 (NC)
EOL (Hat Sonu Dirençli) Sistemler:
Panel ZONE [+] --- DB8000R Terminal 5 (COM) | --- [Panelin Kendi EOL Direnci] | Panel ZONE [-] --- DB8000R Terminal 4 (NC)
Panel Markası | Bağlantı Tipi | Özel Notlar |
---|---|---|
Paradox | Zone EOL | SP5500 modülü ile uyumlu |
DSC | PowerSeries | 560Ω yerine 2kΩ direnç gerekebilir |
Honeywell | Vista Serisi | PGM çıkışına bağlantı önerilir |
Opax | Opax Serisi | Doğrudan zone girişi 2.2kΩ |
Toplam Akım = (FD-8030 Alarm Akımı) + (Röle Bobin Akımı) = 55mA + 30mA = 85mA

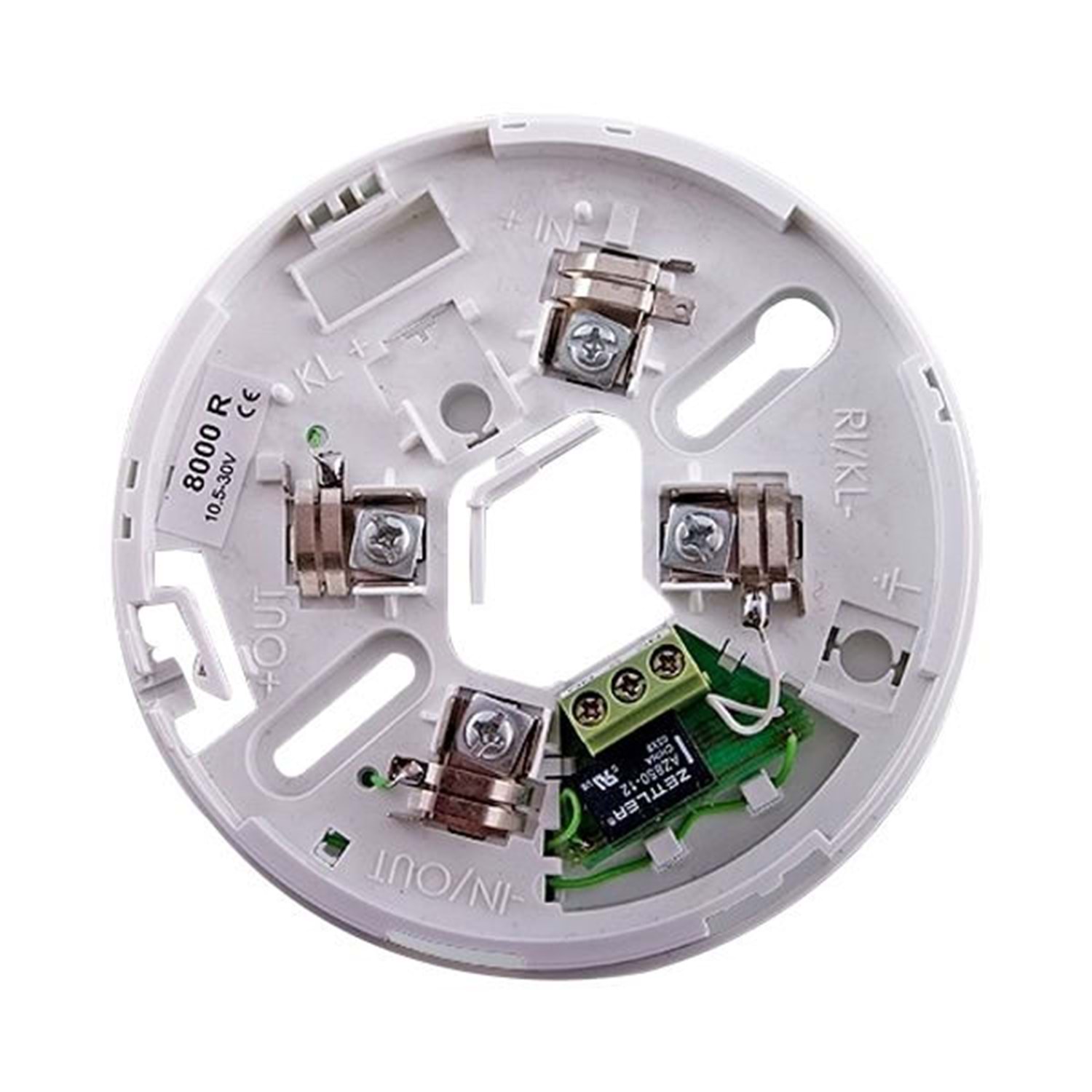

. Panelin zone çıkışının minimum 100mA kapasiteli olması gerekir. T1: +12V/24V (Panel AUX+) T2: GND (Panel AUX-) T3: NA (Normalde Açık Kontak) T4: NC (Normalde Kapalı Kontak) T5: COM (Ortak Uç) T6: Boş
Arıza Belirtisi | Olası Neden | Çözüm |
---|---|---|
Sürekli alarm durumu | Röle kontak yapışması | Kontak temizleme veya değişim |
Panel "Open Zone" uyarısı | Kırık röle bobini | Bobin direncini ölç (350Ω±10%) |
Aralıklı alarm kesintileri | Zayıf terminal bağlantısı | Terminalleri sıkma ve kontrol etme |
Dedektör LED'i yanmıyor | Taban besleme hatası | T1-T2 gerilimini kontrol et |
Yangın güvenliği, can ve mal kaybını önlemenin en kritik unsurlarından biridir. Bu alandaki en önemli cihazlardan biri optik duman dedektörleridir. Özellikle "konvansiyonel" tip, maliyet etkinliği ve güvenilirliği ile en yaygın kullanılan türdür. Bu yazımızda, konvansiyonel optik duman dedektörleri hakkında bilmeniz gereken her şeyi detaylarıyla aktaracağız.
Konvansiyonel duman dedektörü, yangının ilk aşamalarında ortaya çıkan duman partiküllerini algılayarak alarm sistemine bilgi ileten temel bir yangın güvenlik cihazıdır.
Kısaca: Sadece "hangi bölgeden" alarm geldiği anlaşılır, "hangi cihazdan" geldiği adreslenemez.
Konvansiyonel optik duman dedektörleri, temel olarak "Işık Saçılması" (Light Scattering) prensibiyle çalışır.
Dedektörün içindeki LED ışık kaynağı ve ışık alıcısı, normal şartlarda birbirini doğrudan görmeyecek şekilde konumlandırılmıştır. Ortamda duman olmadığında, LED'den yayılan ışık huzmesi alıcıya ulaşmaz ve sistem normal durumdadır. Ancak ortama duman partikülleri girdiğinde, bu partiküller ışık huzmesine çarparak onu dağıtır ve saçılmasına neden olur. Saçılan ışığın bir kısmı alıcıya (fotosele) ulaşır. Bu durum, cihaz tarafından bir tehlike olarak algılanır ve alarm durumuna geçilir.
[LED] -----> (Temiz Hava) -----> [FOTOSEL] --> SİNYAL YOK [LED] --\ (Dumanlı Hava) /-> [FOTOSEL] --> ALARM! \--> SAÇILAN IŞIK --->/
Görsel: Duman partikülleri ışığı saçarak fotosele ulaştırır.
Optik duman alarmı (foto-elektrik duman alarmı olarak da adlandırılır) ışık saçılımı prensibini kullanarak çalışır. Duman dedektörü, duman parçacıklarını kontrol etmek için her 10 saniyede bir sensör odasına bir ışık demeti gönderen darbeli bir kızılötesi LED içerir.
Bir yangın çıktığında duman, optik duman üzerinde açık olan havalandırma deliklerinden optik odaya girecektir. Bu havalandırma deliklerinden böceklerin de girdiğini bildiğimiz için, Opax Optik duman dedektörlerinde anti-pest yani böcek koruma dizaynı bulunmaktadır. Anti-pest dizaynı olmayan dedektörlerde belirli bir süre sonra devamlı yanlış alarm alabilirsiniz.
Duman partikülleri kızılötesi ışığının kesilmesine, yayılmasına, yansımasına (saçılmasına) sebep olur ve fotodiyot Reseptör kızılötesi ışığı göremez. (Resimdeki Kırmızı Led=Light Emitting Diode veya lazer ışığı da olabilir; sarı Renkli olan Fotodiyot reseptördür, ışığı algılar, ışık değişimini gözler)
Duman optik odaya girerken, duman partikülleri kızılötesi ışık demetinin kesilmesine ve yayılmasına neden olur, fotodiyot Reseptörde kesilen ışığı fark etmeye yarar.
Alarm Sesi çıkararak, aynı anda kontrol paneline sinyal göndererek ve kendi üzerindeki sireni çaldırır. Normalde, dedektördeki fotoelektrik hücreye ulaşan ışık miktarı temiz havada düzgün bir şekilde gelir. Eğer duman veya partikül yoksa hücre normal seviyede ışık algılar. Işık seviyesi belirgin şekilde düşerse, dedektör alarmı devreye sokar.
Saçılan, kesilen, yansıyan ışık, fotodiyot reseptör tarafından fark edilir, entegre devreye bir sinyal gönderilir ve bu da bina/ev/işyeri sakinlerini yangına karşı uyaran alarmın çalmasına neden olur.
Optik duman alarmları yatak odalarına ve oturma odalarına ve zemin kat koridoruna yerleştirilebilir. Optik teknoloji, alarmların pişirme dumanından kaynaklanan yanlış alarmlara karşı daha az eğilimli olmasını sağlar. Yani mutfaklarda kızartma yaparken, fırından çıkan buhar veya duman gibi durumlarda yanlış alarm riski daha düşüktür.
Konvansiyonel duman dedektörleri, özellikle küçük ve orta ölçekli yapılarda yaygın olarak tercih edilir:
Uyarı: Tozlu, buharlı ya da duman oluşumunun doğal olduğu mutfak, boyahane gibi partikül yoğun ortamlarda yanlış alarmları önlemek için ısı dedektörleri tercih edilmelidir.
Konvansiyonel yangın sistemlerinde kablo seçimi, sistemin güvenilirliği için hayati önem taşır.
Tavsiye ve Uyarı: Kablolama sırasında panel ile dedektör arasına kesintisiz hat çekilmelidir; herhangi bir priz ya da ara bağlantı önerilmez. Yangın esnasında eriyerek sistemi devre dışı bırakabilecek standart PVC kablolar kesinlikle KULLANILMAZ!
Özellik | Konvansiyonel Dedektör | Adresli Dedektör |
---|---|---|
Alarm Bilgisi | Sadece Bölge (Zone) Alarmı Verir | Tam Dedektör Adresini Gösterir |
Kablolama | Daha basit (Hat Tipi) | Daha karmaşık (Döngü/Loop) |
Maliyet | Daha Düşük | Daha Yüksek |
Arıza Tespiti | Zor (Tüm bölgeyi kontrol etmek gerekir) | Kolay (Noktasal olarak cihaz bazlı) |
İzleme | Sınırlı (Sadece alarm/hata) | Detaylı (Kirlilik seviyesi vb. izlenebilir) |
Programlama | Gerekmez | Gerekli |
Uygulama Alanı | Küçük-orta ölçekli yapılar | Büyük ve karmaşık yapılar |
Örnek Hesaplama: Tavan yüksekliği 2.8 metre olan 200 m²'lik bir ofis için; 200 / 80 = 2.5, yani en az 3 adet duman dedektörü yaklaşık 7.5 metre aralıklarla kullanılmalıdır.
Konvansiyonel optik duman dedektörleri, özellikle küçük ve orta ölçekli yapılarda temel yangın güvenliği ihtiyacını karşılamak için ideal, uygun maliyetli ve kurulumu kolay çözümlerdir. Doğru dedektör seçimi, standartlara uygun kablolama ve doğru montaj ile mülklerinizdeki can ve mal kaybı riskini minimuma indirebilirsiniz. Yangının ilk belirtilerini hızlı bir şekilde algılayarak hayat kurtarırlar ve bu nedenle yangın güvenliğinin vazgeçilmez bir parçasıdırlar.
Hayır, sadece bağlı olduğu zone (bölge) üzerinden alarm veya hata bilgisi görüntülenebilir.
Bu durum genellikle cihazın alarm durumunda olduğunu gösterir. Ayrıca kirlendiğini veya bir arıza meydana geldiğini de belirtebilir. Cihaz temizlenmeli ya da teknik servis tarafından kontrol edilmelidir.
Evet, eğer duman yeterince yoğunsa ve doğrudan dedektörün algılama haznesine ulaşırsa, cihaz bunu yangın olarak algılayıp yanlış alarm verebilir.
Optik duman dedektörleri, duman partiküllerini algılayarak yavaş ve için için yanan (tütme evresi olan) yangınları çok erken bir aşamada fark eder. Isı dedektörleri ise ortam sıcaklığındaki ani artışı veya belirli bir sıcaklık seviyesinin (örn. 60°C) aşılmasını algılar. Mutfak, kazan dairesi, otopark gibi normalde de duman, toz veya buhar olabilen yerlerde yanlış alarmları önlemek için ısı dedektörleri daha uygundur.
Evet, yoğun buhar, optik dedektörler tarafından duman partikülü gibi algılanabilir ve yanlış alarmlara neden olabilir. Bu nedenle mutfak, banyo, çamaşır odası gibi yoğun buhar riski olan alanlarda optik duman dedektörü yerine ısı dedektörü kullanılması şiddetle tavsiye edilir.
Evet. İçindeki elektronik sensörlerin zamanla hassasiyetini kaybetmesi veya kirlenmesi nedeniyle duman dedektörlerinin üretim tarihinden itibaren ortalama 10 yıl içinde yenileriyle değiştirilmesi gerekir. Bu, güvenilir çalışmanın devamı için kritik bir bakım kuralıdır.
Kesinlikle hayır. Dedektör kasasının boyanması, dumanın içeri girmesi için tasarlanmış olan delikleri tıkayabilir ve sensörün işlevini tamamen engeller. Bu, dedektörün gerçek bir yangın anında çalışmamasına neden olur. Dedektörler hiçbir şekilde boyanmamalı veya modifiye edilmemelidir.
Hat sonu direnci, bir alarm bölgesindeki (zone) en son dedektörün bağlantı noktalarına takılan küçük bir elektronik bileşendir. Yangın alarm panelinin, hattın sağlam olduğunu ve bir kablo kopukluğu olmadığını sürekli olarak elektriksel olarak denetlemesini sağlar. Bu direnç olmazsa veya yanlış bir yere takılırsa, sistem kablo kopukluğunu algılayamaz ve olası bir yangında o bölgedeki dedektörler işlevsiz kalabilir.
Bu tamamen normal bir durumdur. Çoğu konvansiyonel dedektör, sisteme bağlı olduğunu ve düzgün çalıştığını belirtmek için belirli aralıklarla (genellikle 8 ila 15 saniyede bir) LED ışığını kısa bir an için yakıp söndürür. Bu, "cihaz hayatta" sinyalidir. Alarm durumunda bu ışık sürekli olarak yanacaktır.
