0 OPAX HY-SSA01 868 MHz Kablosuz Duman ve Isı Dedektörü | EN 14604 & EN 54
OPAX HY-SSA01 868 MHz Kablosuz Duman ve Isı Dedektörü | EN 14604 & EN 54

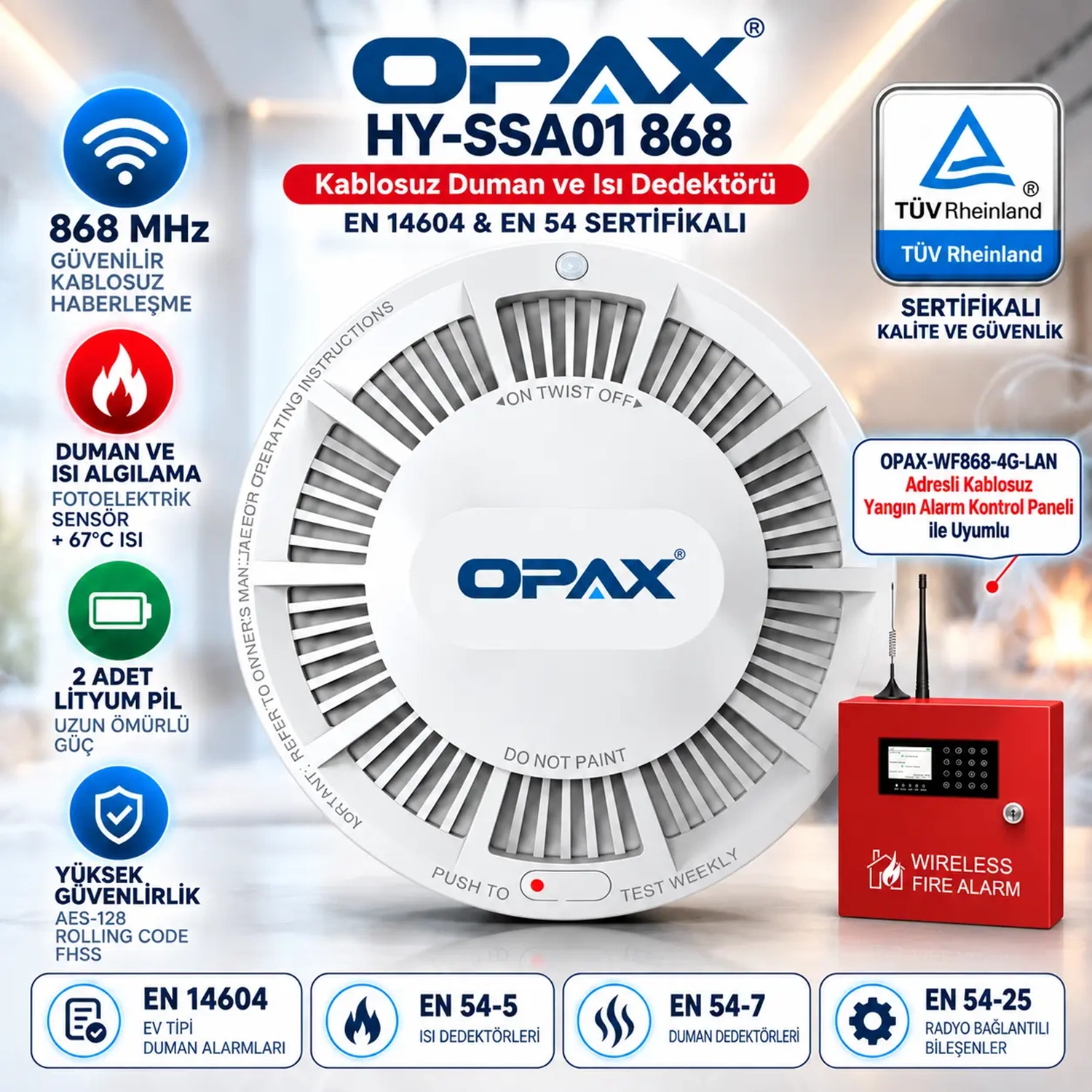

OPAX HY-SSA01 868 MHz Kablosuz Duman & Isı Dedektörü
Fotoelektrik duman algılama • 60°C ısı algılama • 868 MHz çift yönlü haberleşme • anlık cihaz durum takibi • 2 adet lityum pil • gelişmiş kablosuz yangın alarm altyapısı
OPAX HY-SSA01 868, duman ve sıcaklık bilgisini yalnızca yerel olarak değerlendiren sıradan bir bağımsız alarm değildir. Uyumlu OPAX kablosuz yangın alarm paneli ile çift yönlü haberleşir; dedektörün çevrim içi/çevrim dışı durumu, batarya seviyesi, batarya voltajı ve RF sinyal kalitesi panel ve mobil uygulama üzerinden izlenebilir.
OPAX HY-SSA01 868'i farklı yapan nedir?
Duman + Isı Algılama
Fotoelektrik optik duman hücresi ile havadaki duman partiküllerini izler; kombine yapıdaki sıcaklık algılama bölümü 60°C seviyesinde alarm üretir.
868 MHz RF Altyapısı
Profesyonel kablosuz yangın sistemi haberleşmesi için 868 MHz RF mimarisini kullanır ve uyumlu panel ile karşılıklı veri alışverişi yapar.
Çift Yönlü Haberleşme
Dedektör yalnızca alarm paketi gönderen tek yönlü bir cihaz değildir; panel ile karşılıklı haberleşme ve denetim mekanizması bulunur.
2 Adet Lityum Pil
HY-SSA01 868 versiyonunda iki adet lityum pil kullanılır. Pil yapısı uzun süreli düşük güç tüketimli kablosuz çalışmayı destekler.
Panel ve mobil uygulama üzerinden görülebilen canlı cihaz bilgileri
Batarya Seviyesi
Dedektörün kalan batarya durumu uzaktan takip edilebilir; bakım planlaması yalnızca sahadaki LED kontrolüne bağlı kalmaz.
Batarya Voltajı
Bataryanın anlık voltaj değeri panel ve mobil uygulama üzerinden görülebilir. Bu veri batarya sağlığının takibinde önemli bir referanstır.
Sinyal Kalitesi %
RF sinyal kalitesi yüzde değer olarak izlenebilir. Böylece montaj noktası ve gerekiyorsa repeater konumu daha bilinçli değerlendirilebilir.
Çevrim İçi Durumu
Dedektörün panel ile haberleşme durumu takip edilir; cihazın çevrim içi veya çevrim dışı olması sistem yönetim ekranından kontrol edilebilir.
Ayarlanabilir kalp atışı (heartbeat): OPAX HY-SSA01 868 dedektörünün denetim/kalp atışı gönderim süresi 1–120 saat aralığında yapılandırılabilir. Sistem tasarımında daha sık denetim ile enerji tüketimi arasında proje ihtiyacına uygun denge kurulabilir.
Profesyonel kablosuz haberleşme, güvenlik ve parazit dayanımı
AES-128 Şifreleme
Alarm, cihaz kimliği ve sistem durumu gibi kablosuz paketlerin taşınmasında AES-128 tabanlı şifreleme katmanı, RF haberleşmesinin yalnızca kapsama değil veri güvenliğine de odaklanmasına yardımcı olur.
Rolling Code Koruması
Her iletimde değişen kod mantığı, daha önce yakalanmış bir RF paketinin tekrar gönderilmesine dayanan replay tipi girişimlere karşı sistem güvenliğini güçlendirmeyi amaçlar.
FHSS Frekans Atlama
Radyo ortamındaki parazite karşı haberleşmenin tek bir RF noktasına bağımlılığını azaltmak için uygun kanal/frekanslar arasında geçiş mantığı kullanılır.
FHSS frekans atlama neden önemlidir?
Kablosuz haberleşmenin kullanıldığı binalarda aynı anda Wi‑Fi ağları, uzaktan kumandalar, otomasyon cihazları, endüstriyel elektronikler ve farklı RF sistemleri çalışabilir. Radyo ortamı sabit değildir; belirli bir frekans noktasında oluşan parazit zaman içinde artabilir veya azalabilir. FHSS yaklaşımı, haberleşmenin tek bir RF kanalına bağımlı kalmasını azaltmaya yardımcı olur ve yoğun elektromanyetik ortamda daha dayanıklı bir kablosuz mimari hedefler.
AES-128 neden yangın alarm sisteminde önemlidir?
Yangın alarm sisteminde taşınan kablosuz veri, basit bir aç/kapat komutundan ibaret değildir. Alarm durumu, cihaz kimliği, denetim bilgisi, pil ve haberleşme durumları sistem güvenliğinin bir parçasıdır. AES-128 şifreleme, bu verilerin RF üzerinden iletimi sırasında ilave güvenlik katmanı oluşturur.
Rolling Code ne sağlar?
Rolling Code yapısında kablosuz iletişim her seferinde aynı sabit kodu tekrar etmek yerine değişken bir doğrulama mantığı kullanır. Bu yöntem, önceden kaydedilmiş bir kablosuz paketin tekrar gönderilmesiyle sistemi yanıltmaya yönelik girişimlerin zorlaşmasına yardımcı olur. OPAX 868 MHz kablosuz yangın mimarisinde güvenli RF haberleşme yaklaşımı AES-128, Rolling Code ve FHSS teknolojilerinin birlikte kullanılmasıyla güçlendirilir.
TÜV EN 14604 ve EN 54 standartları
TÜV Rheinland – EN 14604:2005/AC:2008
OPAX HY-SSA01 ürün ailesi fotoelektrik duman alarm cihazı olarak TÜV Rheinland test raporunda EN 14604:2005/AC:2008 standardı kapsamında değerlendirilmiştir. EN 14604; konut ve benzeri uygulamalarda kullanılan duman alarm cihazlarının performans, alarm sesi, batarya hata uyarısı, çevresel dayanım ve ilgili fonksiyon testlerini kapsayan temel ürün standardıdır.
EN 54-5:2017+A1:2018
EN 54-5 standardı yangın algılama ve yangın alarm sistemlerinde kullanılan ısı dedektörlerinin performans gerekliliklerini ele alır. HY-SSA01'in kombine yapısındaki sıcaklık algılama fonksiyonu, ısı kaynaklı yangın belirtilerinin değerlendirilmesinde ikinci bir algılama kanalı sağlar.
EN 54-7:2018
EN 54-7 standardı, nokta tipi duman dedektörlerinde saçılan ışık, iletilen ışık veya iyonizasyon prensibi ile çalışan algılama teknolojilerinin performans kriterlerini tanımlar. HY-SSA01 fotoelektrik algılama hücresi, duman partiküllerinin optik odadaki ışık davranışını değiştirerek alarm kararının oluşmasını sağlar.
EN 54-25:2008
EN 54-25, yangın algılama ve yangın alarm sistemlerinde radyo bağlantılarıyla haberleşen bileşenleri kapsar. Kablosuz cihazların denetlenmesi, RF iletişim sürekliliği, enerji kaynaklarının izlenmesi ve sistem bileşenleri arasındaki radyo haberleşmesi açısından önem taşır.
Sertifika notu: Ürünün EN 54 kapsamındaki kullanımı, projedeki panel, repeater, siren ve diğer sistem bileşenlerinin sertifikasyon/uyumluluk şartlarıyla birlikte değerlendirilmelidir. Yangın projesinde ilgili mevzuat, proje standardı ve yetkili mühendislik şartları esas alınmalıdır.
OPAX HY-SSA01 868 teknik özellik tablosu
| Ürün / Model | OPAX HY-SSA01 868 |
|---|---|
| Ürün Tipi | Kablosuz fotoelektrik kombine duman ve ısı dedektörü / duman alarm cihazı |
| RF Frekansı | 868 MHz |
| Haberleşme | Çift yönlü kablosuz haberleşme |
| RF Güvenlik | AES-128 şifreleme + Rolling Code + FHSS frekans atlama |
| Heartbeat / Kalp Atışı | 1–120 saat aralığında ayarlanabilir denetim gönderimi |
| Panel / Mobil Uygulamada İzleme | Batarya seviyesi, batarya voltajı, çevrim içi/çevrim dışı durumu, RF sinyal kalitesi yüzde değeri |
| Duman Algılama | Fotoelektrik / optik duman algılama |
| Isı Algılama | 60°C |
| Algılama Açısı | 360° çevresel duman giriş tasarımı |
| Yerel Alarm Sesi | 85 dB / 3 m |
| Acil Durum Aydınlatması | Entegre görsel acil durum/çıkış aydınlatma fonksiyonu |
| Pil | 2 adet lityum pil; HY-SSA01 ürün platformu için CR17450 / DC 3.0 V pil yapısı |
| Pil Ömrü | Standart/standby koşullarında uzun ömürlü çalışma; test, alarm sıklığı, heartbeat periyodu, sıcaklık ve RF şartları gerçek pil ömrünü etkiler |
| Standby Akımı | ≤10 µA |
| Alarm Akımı | ≤100 µA |
| Çalışma Sıcaklığı | -10°C ~ +50°C |
| Koruma Alanı | Duman algılamada uygulamaya göre yaklaşık 50–60 m²'ye kadar; proje ve tavan geometrisine göre dedektör adedi belirlenmelidir |
| Isı Öncelikli Yerleşim | Yaklaşık 40 m² maksimum referans alan; yerleşim proje standardına göre yapılmalıdır |
| Test Fonksiyonu | Cihaz üzerinde TEST butonu |
| Gövde | Yangına dayanıklı ABS gövde |
| Anti-Pest Tasarım | Duman odasına haşere girişini azaltmaya yardımcı tasarım |
| Montaj | Tavan montajı; taban üzerinden vidalı sabitleme önerilir |
| EN 14604 | EN 14604:2005/AC:2008 – TÜV Rheinland test raporu |
| EN 54 | EN 54-5:2017+A1:2018 • EN 54-7:2018 • EN 54-25:2008 |
868 MHz kablosuz duman dedektörü nedir?
868 MHz kablosuz duman dedektörü, yangının ilk belirtilerinden biri olan dumanı algılayarak yerel alarm veren ve aynı zamanda kablosuz yangın alarm paneline RF üzerinden alarm bilgisi gönderen dedektördür. OPAX HY-SSA01 868, bu temel fonksiyonu kombine ısı algılama, çift yönlü haberleşme ve uzaktan cihaz denetimi gibi profesyonel sistem özellikleriyle birleştirir.
Geleneksel tek yönlü kablosuz dedektörlerde cihaz yalnızca alarm oluştuğunda veya belirli periyotlarda bir RF paketi gönderir. Kullanıcı çoğu zaman cihazın gerçekten panel ile sağlıklı haberleşip haberleşmediğini ancak saha testi ile anlayabilir. OPAX HY-SSA01 868 çift yönlü kablosuz duman ve ısı dedektörü ise panel ile karşılıklı haberleşme mimarisine sahiptir. Bu sayede cihazın batarya durumu, batarya voltajı, çevrim içi durumu ve sinyal kalitesi gibi bilgiler sistem yönetiminde görülebilir.
Özellikle okul, hastane, otel, fabrika, depo, mağaza, ofis, rezidans ve çok katlı yapılarda kablosuz yangın sisteminin en önemli konularından biri bakım ve denetimdir. Tavandaki her dedektöre fiziksel olarak ulaşmadan önce merkezi ekrandan hangi cihazın zayıf RF sinyaline sahip olduğu veya batarya seviyesinin azaldığı görülebilmesi bakım süreçlerini kolaylaştırır.
Fotoelektrik duman algılama nasıl çalışır?
Fotoelektrik duman dedektörlerinde optik algılama odası, kızılötesi ışık kaynağı ve ışığa duyarlı alıcı eleman birlikte çalışır. Temiz hava koşullarında optik hücredeki ışık davranışı normal sınırlar içindedir. Duman partikülleri algılama odasına girdiğinde, kızılötesi ışığın saçılması ve yansıması değişir. Fotodiyot bu değişikliği algılar ve elektronik devre alarm kararını oluşturur.
Bu yöntem özellikle gözle görülür duman oluşturan yavaş gelişen yangınların erken aşamada tespitinde etkilidir. OPAX HY-SSA01 868, fotoelektrik duman algılamaya ilave olarak 60°C ısı algılama fonksiyonuna da sahiptir. Böylece sistem yalnızca optik duman verisine bağlı kalmaz; ortam sıcaklığının tehlikeli seviyeye ulaşması da ayrı bir yangın göstergesi olarak değerlendirilebilir.
1. Normal Durum
Duman yokken optik hücredeki ışık davranışı dedektörün normal referans aralığındadır ve alarm üretilmez.
2. Duman Girişi
Duman partikülleri optik odaya girdiğinde kızılötesi ışığın saçılma/yansıma karakteristiği değişir.
3. Alarm ve RF Bildirim
Elektronik devre alarm koşulunu doğruladığında yerel sesli/görsel alarm oluşur ve alarm bilgisi kablosuz panel sistemine iletilir.
OPAX HY-SSA01 868 nerelerde kullanılabilir?
Konut / Villa
Salon, koridor, yatak odası çevresi, kat holü ve uygun kapalı yaşam alanlarında erken duman uyarısı.
Ofis / Plaza
Kablosuz altyapının kablolama işçiliğini azaltmasının istendiği ofis, yönetim binası ve ticari yapılar.
Mağaza / Market
Satış alanı, depo ve uygun iç mekânlarda merkezi panel üzerinden cihaz durumlarının takip edilebildiği çözümler.
Okul / Eğitim
Sınıf, koridor ve ortak alanlarda kablosuz yangın algılama ağının merkezi olarak izlenmesi gereken projeler.
Hastane / Klinik
Uygun proje kriterleri sağlandığında cihazların online durumu, pil ve sinyal bilgisinin merkezi takibi gereken alanlar.
Depo / Endüstri
RF ortamının yoğun olduğu ticari ve endüstriyel yapılarda FHSS ve çift yönlü haberleşmenin avantaj sağladığı uygulamalar.
OPAX HY-SSA01 868 montaj aşamaları
Yangın dedektörü yerleşimi yalnızca metrekare hesabıyla yapılmamalıdır. Tavan yüksekliği, kirişler, eğimli tavan, hava akımı, koridor geometrisi, ortam kullanım amacı ve yürürlükteki yangın algılama proje şartları birlikte değerlendirilmelidir.
- Proje ve konum belirleme: Dedektörün görev alanı, tavan geometrisi, hava akımı ve olası kör noktalar belirlenir.
- RF ön kontrolü: Dedektörü tavana sabitlemeden önce kurulacağı noktada panel ile RF haberleşmesi test edilir.
- Sinyal yüzdesi kontrolü: Panel veya mobil uygulama üzerinden sinyal kalitesi yüzde değeri kontrol edilir.
- Repeater ihtiyacı: Sinyal zayıfsa repeater doğrudan panelin yanına değil, panel ile zayıf cihazların arasında uygun orta noktaya yerleştirilir.
- Montaj tabanı: Dedektör tabanı tavana sağlam şekilde sabitlenir. Yangın güvenliği uygulamalarında vidalı sabitleme tercih edilmelidir.
- Cihaz eşleştirme: Dedektör uyumlu OPAX 868 MHz yangın alarm paneline tanıtılır ve cihaz kimliği kontrol edilir.
- Online kontrol: Cihazın çevrim içi durumu, batarya seviyesi, batarya voltajı ve sinyal kalitesi kontrol edilir.
- Heartbeat ayarı: Projenin denetim ihtiyacına göre 1–120 saat aralığında kalp atışı süresi yapılandırılır.
- Fonksiyon testi: Cihaz üzerindeki TEST butonu ile yerel alarm ve panel bildirimi doğrulanır.
- Kayıt ve bakım: Montaj noktası, cihaz adresi, batarya/sinyal başlangıç değerleri ve test tarihi bakım kayıtlarına işlenir.
Duman dedektörleri arasında ne kadar mesafe bırakılmalıdır?
Önceki HY-SSA01 yerleşim rehberinde duman öncelikli kullanım için dedektörler arasında yaklaşık 7,8–8 metreyi aşmayan yerleşim referansı kullanılmaktadır. Isı algılama öncelikli değerlendirmede ise daha dar aralık kullanılır. Ancak bu değerler her proje için otomatik uygulanacak sabit montaj ölçüsü değildir; tavan tipi, alan geometrisi ve proje standardı esas alınmalıdır.
Kirişli tavanlarda montaj
Ters kirişler dumanın tavanda serbest yayılımını bölebilir. Kiriş yüksekliği tavan yüksekliğine göre anlamlı bir engel oluşturuyorsa tek bir hacim geometrik olarak birden fazla algılama bölgesi gibi değerlendirilmek zorunda kalabilir. Bu nedenle kirişli alanlarda dedektör yerleşimi düz tavan hesabıyla kopyalanmamalıdır.
Eğimli tavanlarda montaj
Eğimli tavanlarda duman ve sıcak hava tavanın en yüksek noktasına doğru hareket etme eğilimindedir. Bu nedenle dedektör konumu, tavanın yüksek noktası ve eğim geometrisi dikkate alınarak belirlenmelidir. Önceki OPAX montaj rehberinde tepe ile alt nokta arasındaki yükseklik farkı 60 cm'den küçük olduğunda düz tavan yaklaşımı; daha yüksek farklarda ise eğimli tavan değerlendirmesi kullanılmaktadır.
Çok katlı ve geniş yapılarda RF kapsama yönetimi
Kablosuz yangın sistemlerinde repeater, zayıf sinyalli dedektörün haberleşmesini desteklemek için panel ile kapsama sorunu yaşanan cihazların arasında uygun bir noktaya konumlandırılır. Repeater'ın panelin hemen yanına yerleştirilmesi, uzaktaki dedektörün RF yolunu iyileştirmeyebilir. En doğru konum saha ölçümüyle ve cihazların sinyal yüzdesi kontrol edilerek seçilmelidir.
OPAX HY-SSA01 868'in panel ve mobil uygulama üzerinden sinyal kalitesini yüzde olarak gösterebilmesi bu noktada önemli bir avantajdır. Kurulum ekibi yalnızca “çalışıyor/çalışmıyor” bilgisine değil, RF bağlantısının kalitesini gösteren sayısal veriye de bakabilir. Çok katlı bina, kalın betonarme döşeme, metal yüzeyler ve yoğun elektronik ekipman RF performansını etkileyebileceğinden montaj sonrası her cihazın sinyal seviyesi ayrıca doğrulanmalıdır.
2 lityum pil, uzun süreli çalışma ve uzaktan bakım takibi
Standby pil ömrü
TÜV test raporunda HY-SSA01 ürün platformu DC 3.0 V CR17450 lityum batarya yapısıyla ve en az 10 yıllık çalışma ömrü hedefiyle tanımlanmıştır. Bu değer standarda uygun test/standby şartlarını ifade eder.
Gerçek kullanımda pili etkileyen faktörler
Alarm sayısı, test sıklığı, siren ve LED çalışma süresi, RF haberleşme yoğunluğu, heartbeat periyodu, ortam sıcaklığı ve RF sinyal koşulları gerçek sahadaki pil tüketimini doğrudan etkileyebilir.
Test uyarısı: Dedektörü çakmak alevi, yoğun sigara dumanı veya cihazın içine kurum bırakabilecek kontrolsüz yöntemlerle test etmek önerilmez. Fonksiyon kontrolü için cihaz üzerindeki TEST butonu ve uygun duman dedektörü test ekipmanı kullanılmalıdır.
Kablosuz yangın sisteminde 868 MHz mimarisinin avantajları
- Çift yönlü cihaz denetimi: yalnızca alarm göndermek yerine cihaz-panel haberleşmesinin karşılıklı kontrol edilmesi.
- Online / offline takibi: sahadaki cihazın sistemle haberleşme durumunun merkezi ekrandan izlenebilmesi.
- Sinyal yüzdesi: montaj noktalarının RF kalitesinin sayısal olarak değerlendirilebilmesi.
- Batarya telemetrisi: batarya seviyesi ve voltaj bilgisinin uzaktan izlenmesi.
- FHSS: yoğun RF ortamlarında tek bir frekans noktasına bağımlılığı azaltmayı hedefleyen kanal atlama yaklaşımı.
- AES-128: kablosuz veriye şifreleme katmanı eklenmesi.
- Rolling Code: tekrar oynatma/replay tipi kablosuz paket kullanımına karşı değişken kod mantığı.
- Ayarlanabilir heartbeat: 1–120 saat aralığında denetim periyodu seçimi.
OPAX HY-SSA01 868 hakkında sık sorulan sorular
OPAX HY-SSA01 868 kaç MHz çalışır?
Bu model 868 MHz kablosuz haberleşme kullanır ve uyumlu OPAX yangın alarm paneliyle çift yönlü haberleşir.
Dedektörde kaç adet pil bulunur?
OPAX HY-SSA01 868 modelinde 2 adet lityum pil bulunur. TÜV raporundaki model fark tablosunda HY-SSA01 için 868 MHz modül ve iki pil açıkça belirtilmektedir.
Mobil uygulamadan hangi bilgiler görülebilir?
Batarya seviyesi, batarya voltajı, çevrim içi/çevrim dışı cihaz durumu ve RF sinyal kalitesi yüzde değeri panel ve mobil uygulama üzerinden izlenebilir.
Kalp atışı süresi ayarlanabilir mi?
Evet. Dedektörün heartbeat/kalp atışı gönderim periyodu 1–120 saat aralığında ayarlanabilir.
FHSS nedir?
FHSS, haberleşmenin farklı RF kanalları/frekansları arasında geçiş yapmasını sağlayarak belirli bir kanaldaki parazite bağımlılığı azaltmayı amaçlayan frekans atlama yaklaşımıdır.
AES-128 ve Rolling Code neden kullanılır?
AES-128 veri şifreleme katmanı sağlar. Rolling Code ise kablosuz iletimde değişen kod yapısı kullanarak daha önce kaydedilmiş paketlerin tekrar kullanılmasını zorlaştırmaya yardımcı olur.
Dedektör tek başına çalışabilir mi?
Fotoelektrik duman alarm fonksiyonu yerel sesli/görsel uyarı üretebilir. Panel bağlantısı ise uzaktan alarm iletimi, cihaz denetimi ve mobil uygulama üzerinden durum takibi gibi ek sistem fonksiyonlarını sağlar.
Dedektörün ısı alarm seviyesi nedir?
Kombine ısı algılama fonksiyonu 60°C seviyesindedir.
Bir dedektör kaç metrekare alanı korur?
Duman algılamada yaklaşık 50–60 m² referans alan kullanılabilir; ancak gerçek yerleşim tavan yüksekliği, kiriş, eğim, hava akımı ve proje standardına göre hesaplanmalıdır.
Algılama + haberleşme + denetim aynı cihazda
OPAX HY-SSA01 868 MHz Kablosuz Duman & Isı Dedektörü; fotoelektrik duman algılama, 60°C sıcaklık algılama, 85 dB yerel alarm, iki lityum pil, çift yönlü 868 MHz haberleşme ve merkezi cihaz denetimi özelliklerini tek gövdede birleştirir. Panel ve mobil uygulama üzerinden batarya seviyesi, batarya voltajı, çevrim içi durum ve sinyal kalitesinin görülebilmesi, bakım yapılabilirliği ve sistem sürekliliği açısından önemli avantaj sağlar.
AES-128 şifreleme, Rolling Code ve FHSS frekans atlama gibi kablosuz iletişim teknolojileri ise 868 MHz yangın alarm altyapısının güvenli ve parazitlere karşı daha dayanıklı şekilde çalışmasına yardımcı olur. Ayarlanabilir 1–120 saat heartbeat süresi sayesinde cihazların denetim periyodu proje ihtiyacına göre yapılandırılabilir.
TÜV Rheinland EN 14604 test raporunda HY-SSA01 modeli 868 MHz kablosuz modül ve iki pil ile tanımlanmıştır. EN 54-5, EN 54-7 ve EN 54-25 kapsamındaki ürün özellikleriyle birlikte OPAX HY-SSA01 868; konutlardan ticari yapılara, eğitim ve sağlık tesislerinden endüstriyel projelere kadar profesyonel kablosuz yangın algılama çözümlerinde kullanılmak üzere geliştirilmiştir.
