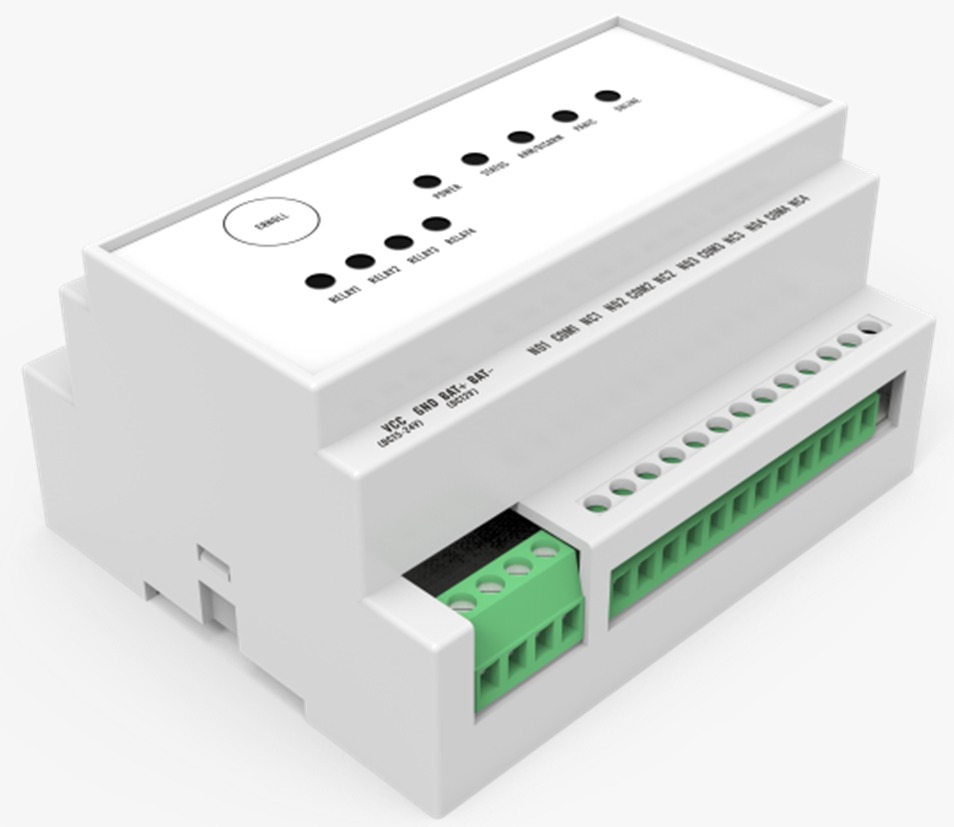

OPAX-RM240, 868 MHz kablosuz yangın alarm kontrol panelleriyle kullanılmak üzere tasarlanmış profesyonel bir I/O röle modülüdür. Bu cihaz sayesinde kablolu yangın dedektörleri, beam dedektörleri, kuru kontak çıkışlı cihazlar, manuel tetikleme elemanları ve saha otomasyon ekipmanları kablosuz yangın alarm sistemine dahil edilebilir.
Modül, kendisine bağlanan kablolu yangın beam dedektörü veya farklı bir kablolu cihaz yangın algıladığında alarm bilgisini kablosuz yangın alarm paneline iletir. Aynı zamanda üzerinde bulunan röle çıkışları sayesinde siren, flaşör, fan, kapı kontrolü, kamera alarm girişi, tahliye yönlendirme veya farklı otomasyon cihazlarını devreye alabilir.

Kablolu yangın cihazlarını kablosuz yangın alarm paneline adresli olarak dahil eder.
OPAX-RM240, 868 MHz kablosuz yangın alarm kontrol panellerinde kullanılan akıllı bir giriş/çıkış modülüdür. Bu ürünün temel amacı, sahada bulunan kablolu cihazlardan gelen alarm veya durum bilgisini kablosuz yangın alarm paneline iletmek ve gerektiğinde röle çıkışları üzerinden harici cihazları devreye almaktır.
Örneğin kablolu bir yangın beam dedektörü, duman veya yangın belirtisi algıladığında OPAX-RM240 üzerindeki zon girişini tetikler. Modül bu tetik bilgisini 868 MHz kablosuz haberleşme üzerinden yangın alarm kontrol paneline gönderir. Böylece kablolu beam dedektörü, kablosuz yangın alarm sisteminin adreslenebilir bir parçası haline gelir.
Aynı anda modül üzerindeki röle çıkışları kullanılarak harici siren, flaşör, duman tahliye fanı, kamera alarm girişi, kapı serbest bırakma sistemi, yönlendirme ışığı veya farklı otomasyon cihazları devreye alınabilir. Bu sayede OPAX-RM240, yalnızca sinyal ileten bir modül değil; yangın senaryolarını sahada uygulayan akıllı bir kontrol noktası olarak çalışır.
OPAX-RM240 yalnızca giriş modülü değil, aynı zamanda çıkış kontrol modülüdür.
Kablolu yangın beam dedektörü, kuru kontak çıkışlı duman dedektörü, yangın butonu veya farklı bir kablolu cihaz alarm verdiğinde OPAX-RM240 üzerindeki zon girişi tetiklenir. Modül bu alarm bilgisini kablosuz olarak yangın alarm kontrol paneline iletir. Böylece kablolu cihaz, panel üzerinde ayrı bir bölge/adres mantığıyla izlenebilir.
Yangın alarm panelinden gelen komut veya senaryo bilgisine göre OPAX-RM240 üzerindeki röleler çalıştırılabilir. Böylece panel alarm ürettiğinde uzaktaki bir noktada bulunan siren, flaşör, fan, kapı kontrol sistemi, kamera alarm girişi veya otomasyon cihazı modül üzerinden tetiklenebilir.
Beam dedektöründen gelen alarm bilgisi kablosuz yangın paneline taşınır ve sahada röle tetiklemesi yapılır.
Yangın alarm sistemi, otomasyon ve kablolu cihaz entegrasyonu için çok amaçlı kullanım senaryoları.
Kablolu yangın beam dedektörü OPAX-RM240 zon girişine bağlanarak kablosuz yangın alarm panelinde izlenebilir. Beam dedektörü alarm verdiğinde panel olay bilgisini alır ve ilgili alarm senaryosunu çalıştırabilir.
Kablolu manuel yangın butonu veya kuru kontak veren acil durum elemanı modüle bağlanabilir. Buton tetiklendiğinde alarm bilgisi kablosuz yangın paneline iletilir ve röle çıkışlarıyla sahadaki cihazlar çalıştırılabilir.
Alarm durumunda harici siren, ışıklı uyarı cihazı veya flaşör devreye alınabilir. Bu kullanım özellikle büyük depolar, üretim alanları, otoparklar ve yangın uyarısının lokal olarak güçlendirilmesi gereken alanlarda avantaj sağlar.
Yangın panelinden veya zon girişinden gelen tetik ile röle üzerinden fan, aspiratör veya duman tahliye sistemi kontrol edilebilir. Bu tarz uygulamalarda güç kontaktörü ve uygun elektrik projesi kullanılmalıdır.
Acil durumda kapıların serbest bırakılması, turnikelerin açılması veya belirli geçiş noktalarının kontrol edilmesi için röle çıkışları kullanılabilir. Yangın tahliye kapılarında ilgili mevzuata uygun bağlantı yapılmalıdır.
Röle çıkışı ile kamera kayıt cihazının alarm girişi tetiklenebilir. Böylece yangın alarmı veya zon tetiklemesi olduğunda kamera sistemi ilgili alanı kayda alabilir, ekran büyütebilir veya güvenlik merkezine uyarı gönderebilir.

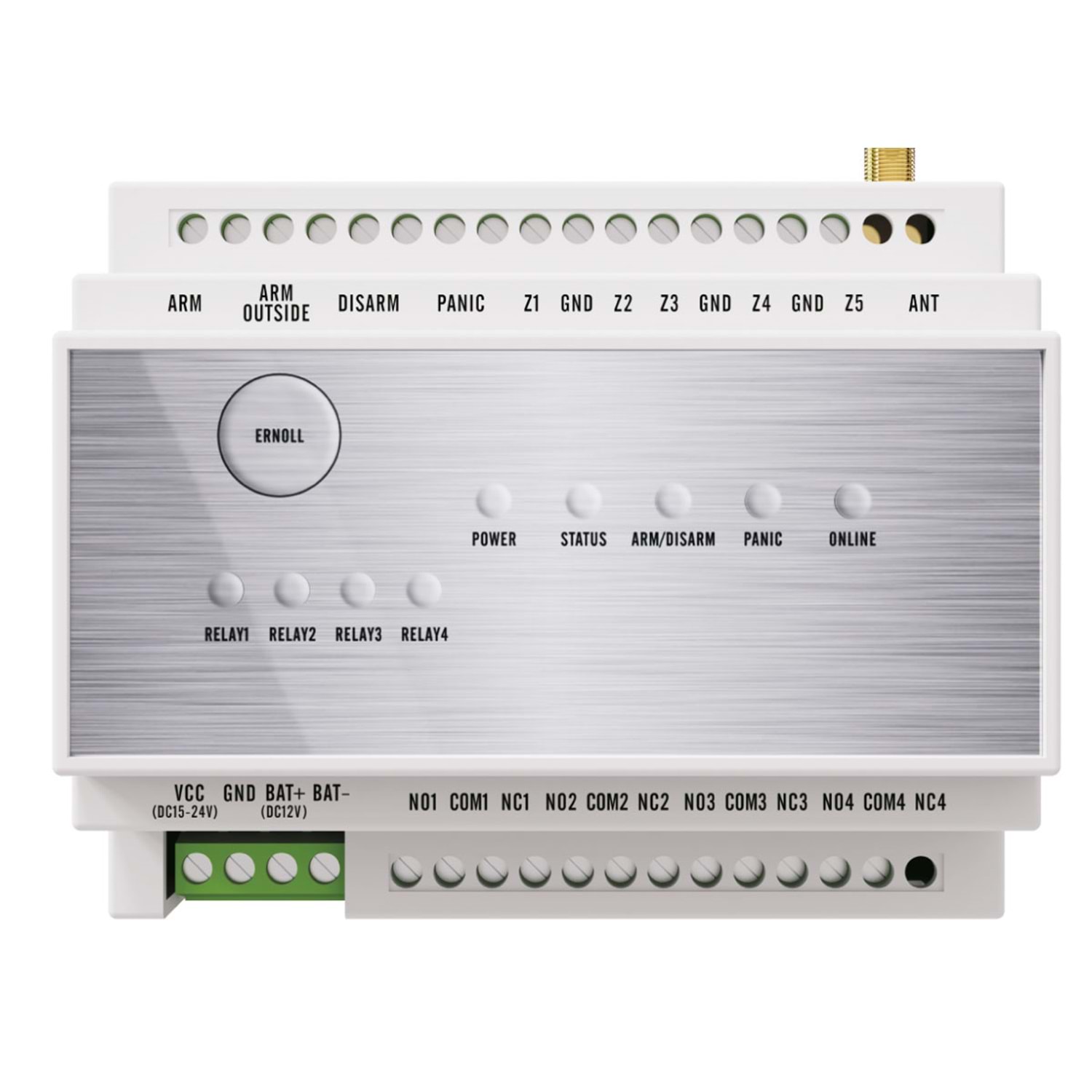

OPAX-RM240 üzerinde girişler, zonlar, anten, besleme, akü ve röle çıkışları yer alır.

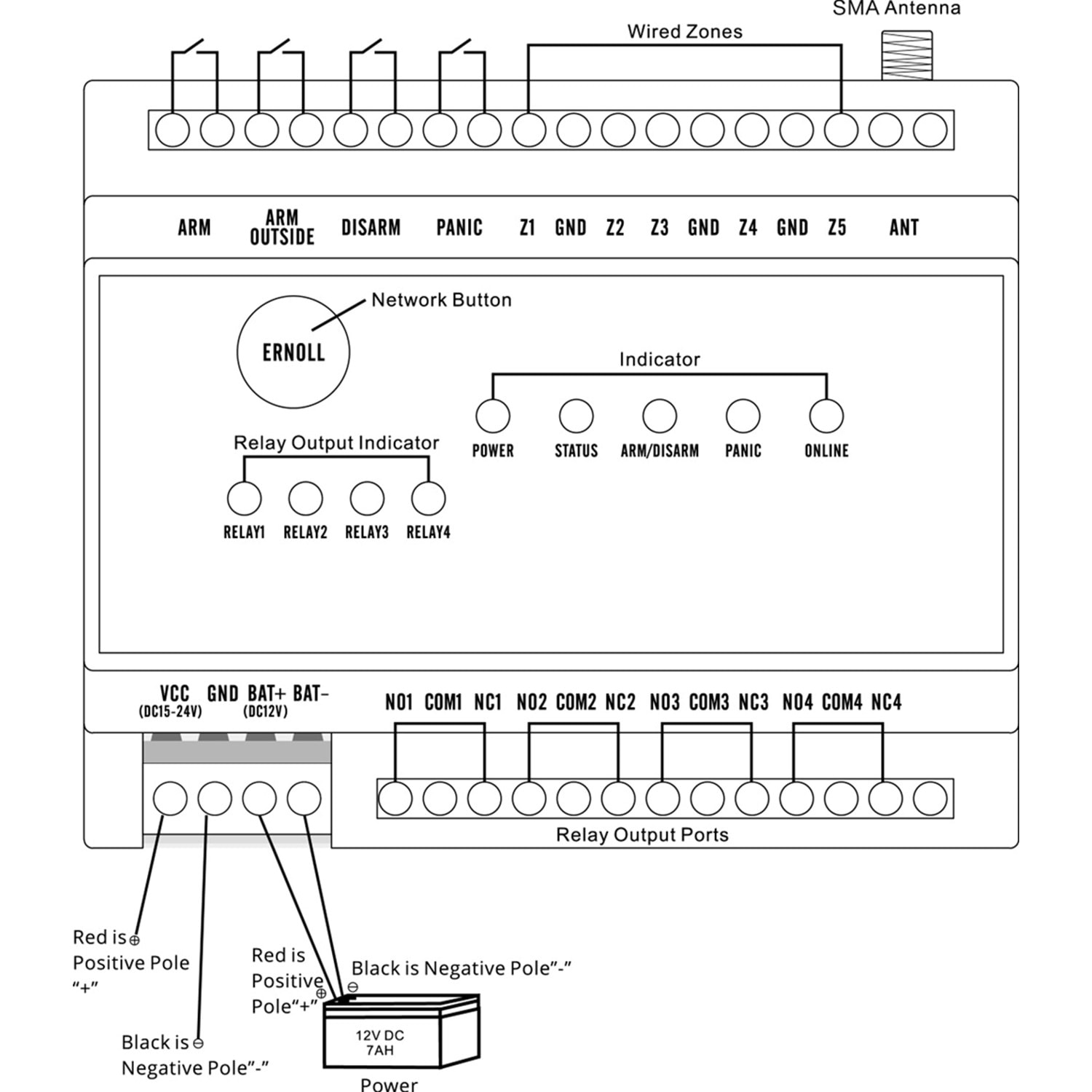

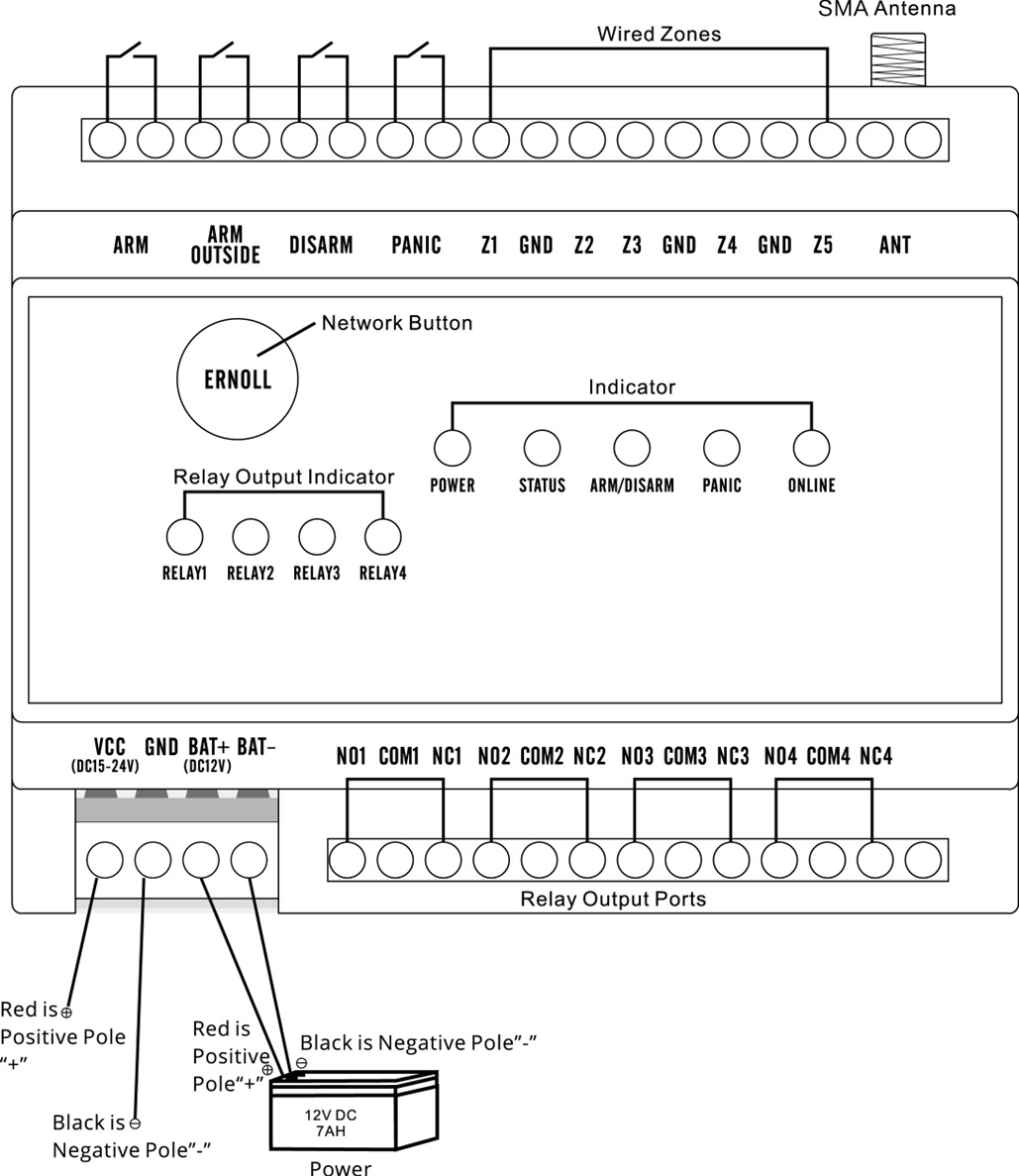

Teknik çizimde görüldüğü gibi OPAX-RM240 üzerinde hem giriş hem çıkış amaçlı birçok bağlantı terminali bulunur. Bu yapı, modülün yalnızca alarm sinyali alan bir cihaz değil, aynı zamanda sahadaki cihazları kontrol eden profesyonel bir I/O modülü olduğunu gösterir.
| Terminal / Bölüm | Görevi |
|---|---|
| Z1 - Z5 Zon Girişleri | Kablolu beam dedektörü, yangın butonu, kuru kontak çıkışlı cihaz veya farklı tetik elemanlarından alarm bilgisi almak için kullanılır. |
| NO / COM / NC Röle Çıkışları | Siren, flaşör, fan, kamera alarm girişi, kapı kontrolü veya otomasyon cihazlarını tetiklemek için kullanılır. |
| ANT / SMA Anten | 868 MHz kablosuz haberleşmenin sağlıklı yapılması için anten bağlantısıdır. |
| VCC / GND | 15V - 24V DC çalışma beslemesi için kullanılır. |
| BAT+ / BAT- | 12V / 1.3Ah yedek akü bağlantısı için kullanılır. |
| ARM / DISARM / PANIC | Kurma, devre dışı bırakma veya acil durum mantığıyla ilişkili giriş/arayüz fonksiyonları için kullanılır. |
Kablolu yangın dedektörleri ve kuru kontak çıkışlı cihazlar kablosuz panel üzerinde izlenebilir.
OPAX-RM240’ın en önemli avantajlarından biri, kablolu bir cihazı kablosuz yangın alarm kontrol paneli üzerinde tanımlanabilir ve izlenebilir hale getirmesidir. Bu sayede kablolu beam dedektörü veya kuru kontak çıkışı veren farklı bir yangın cihazı, kablosuz sistem içinde ayrı bir alarm noktası olarak değerlendirilebilir.
Bu özellik özellikle mevcut kablolu cihazların bulunduğu ama yeni sistemin 868 MHz kablosuz yangın alarm paneli ile kurulmak istendiği projelerde büyük avantaj sağlar. Kablolu cihaz değişmeden kullanılabilir; OPAX-RM240 bu cihaz ile kablosuz panel arasında köprü görevi görür.
Sahada bulunan kablolu beam dedektörü, yangın butonu veya kuru kontak çıkışı veren cihazlar sistem dışı kalmaz. OPAX-RM240 ile kablosuz yangın alarm paneline dahil edilebilir.
Zon girişinden alınan tetik bilgisi 868 MHz kablosuz haberleşme üzerinden panele iletilir. Böylece kablolama maliyeti ve uzun hat çekme ihtiyacı azaltılabilir.
Alarm bilgisi geldiğinde hangi rölenin çalışacağı, hangi cihazın tetikleneceği ve sahadaki hangi ekipmanın devreye alınacağı senaryo mantığıyla kurgulanabilir.
Siren, flaşör, fan, kapı kontrol sistemi, kamera alarm girişi ve benzeri yardımcı cihazlar röle çıkışları üzerinden yangın senaryosuna dahil edilebilir.
Modül yalnızca zon tetiklemesiyle değil, panelden gelen komutla da röle çıkışlarını çalıştırabilir.
OPAX-RM240, yangın alarm kontrol panelinden gelen senaryo veya tetik bilgisine göre üzerindeki röle çıkışlarını devreye alabilir. Bu özellik, sahada uzakta bulunan bir cihazın kablo çekilmeden kablosuz sistem üzerinden kontrol edilmesine imkan sağlar.
Örneğin yangın alarm paneli bir bölgede alarm algıladığında, binanın farklı noktasındaki OPAX-RM240 modülüne kablosuz sinyal gönderilebilir. Modül bu sinyale göre röle çıkışını aktif ederek bağlı olan sireni, flaşörü, fanı, kamera alarm girişini veya kapı kontrol cihazını çalıştırabilir.
OPAX-RM240 profesyonel yangın ve otomasyon entegrasyonları için kompakt teknik altyapı sunar.
| Teknik Parametre | Değer / Açıklama |
|---|---|
| Ürün Tipi | 868 MHz kablosuz I/O röle modülü, yangın alarm panel aksesuarı |
| Kullanım Amacı | Kablolu yangın cihazlarını kablosuz sisteme dahil etmek ve röle çıkışlarıyla harici cihazları kontrol etmek |
| Çalışma Gerilimi | 15V - 24V DC |
| Kablosuz Frekans | 868 MHz |
| Verici Çıkış Gücü | 10 mW |
| Zon Girişi | 5 adet kablolu zon girişi |
| Röle Çıkışı | 4 adet röle çıkışı, NO / COM / NC bağlantı yapısı |
| Röle Çıkış Akımı | 10A veya daha düşük |
| Maksimum Yük Sınırı | 2000W veya daha düşük, 10A veya daha düşük |
| Alarm Akımı | 300 mA veya daha düşük |
| Bekleme Akımı | 100 mA veya daha düşük |
| Yedek Akü | 12V / 1.3Ah sızdırmaz kurşun-asit akü |
| Çalışma Sıcaklığı | -10°C ile +50°C arası |
| Bağıl Nem | %80 veya daha düşük, yoğuşmasız |
| Boyutlar | 106 x 78,5 x 58,5 mm |
Yangın alarm sistemlerinde hatalı bağlantı, sistem performansını ve güvenliği doğrudan etkileyebilir.
868 MHz kablosuz yangın alarm sistemlerinde kablolu cihaz entegrasyonu için esnek çözüm.
Modern yangın alarm projelerinde her cihazın tamamen kablosuz olması her zaman mümkün değildir. Bazı durumlarda beam dedektörleri, özel yangın algılama cihazları, kuru kontak çıkışlı dedektörler, mekanik anahtarlar, yardımcı kontaklar veya saha otomasyon cihazları kablolu bağlantı gerektirebilir. OPAX-RM240, bu noktada kablolu cihazlar ile 868 MHz kablosuz yangın alarm kontrol paneli arasında akıllı bir köprü görevi görür.
Bu ürün sayesinde kablolu bir cihazdan gelen alarm bilgisi kablosuz yangın alarm paneline aktarılabilir. Aynı zamanda panelden gelen alarm veya kontrol komutu ile OPAX-RM240 üzerindeki röleler devreye alınarak sahadaki farklı cihazlar çalıştırılabilir. Böylece alarm sistemi yalnızca algılama ve bildirim yapmakla kalmaz; aynı zamanda yangın senaryosunun uygulanmasına da destek olur.
OPAX-RM240; yangın beam dedektörü entegrasyonu, harici siren tetikleme, flaşör kontrolü, duman tahliye fanı çalıştırma, kamera alarm girişi tetikleme, kapı veya turnike kontrolü, acil durum butonu entegrasyonu ve kablolu zonların kablosuz panele taşınması gibi birçok uygulamada kullanılabilir. Bu nedenle ürün, hem yeni kurulumlarda hem de mevcut kablolu altyapının kablosuz yangın alarm sistemine dahil edilmesi gereken projelerde profesyonel bir çözümdür.
OPAX-RM240 hakkında teknik ve uygulama odaklı sorular.
Hayır. OPAX-RM240 bir yangın alarm paneli değil, 868 MHz kablosuz yangın alarm kontrol panellerinde kullanılan I/O röle modülü aksesuarıdır. Kablolu cihazlardan gelen sinyali panele iletir ve röle çıkışlarıyla harici cihazları kontrol edebilir.
Evet. Kuru kontak çıkışı uygun olan kablolu yangın beam dedektörü OPAX-RM240 zon girişine bağlanabilir. Beam dedektörü alarm verdiğinde modül alarm bilgisini kablosuz yangın alarm paneline iletebilir.
Hayır. OPAX-RM240 hem zon girişinden alarm bilgisi alabilir hem de üzerinde bulunan röle çıkışlarıyla siren, flaşör, fan, kamera alarm girişi veya farklı otomasyon cihazlarını devreye alabilir.
Evet. Sistem senaryosuna bağlı olarak yangın alarm panelinden gelen sinyal ile OPAX-RM240 üzerindeki röleler devreye alınabilir. Böylece panelde oluşan alarm, farklı bir noktadaki harici cihazları kablosuz olarak tetikleyebilir.
Röle çıkışlarında 10A ve 2000W sınırı aşılmamalıdır. Yüksek güçlü fan, motor, aydınlatma veya endüstriyel cihazlarda uygun kontaktör, sigorta ve koruma ekipmanları kullanılmalıdır. Bağlantılar yetkili teknik personel tarafından yapılmalıdır.
OPAX-RM240, 868 MHz kablosuz haberleşme altyapısıyla çalışır. Anten konumu, mesafe, metal yüzeyler ve elektromanyetik parazit kaynakları kablosuz performansı etkileyebilir.
```
