0 UniPOS FS 4000/6 6 Zonlu Konvansiyonel Yangın Alarm Paneli
UniPOS FS 4000/6 6 Zonlu Konvansiyonel Yangın Alarm Paneli Henüz Değerlendirilmemiş

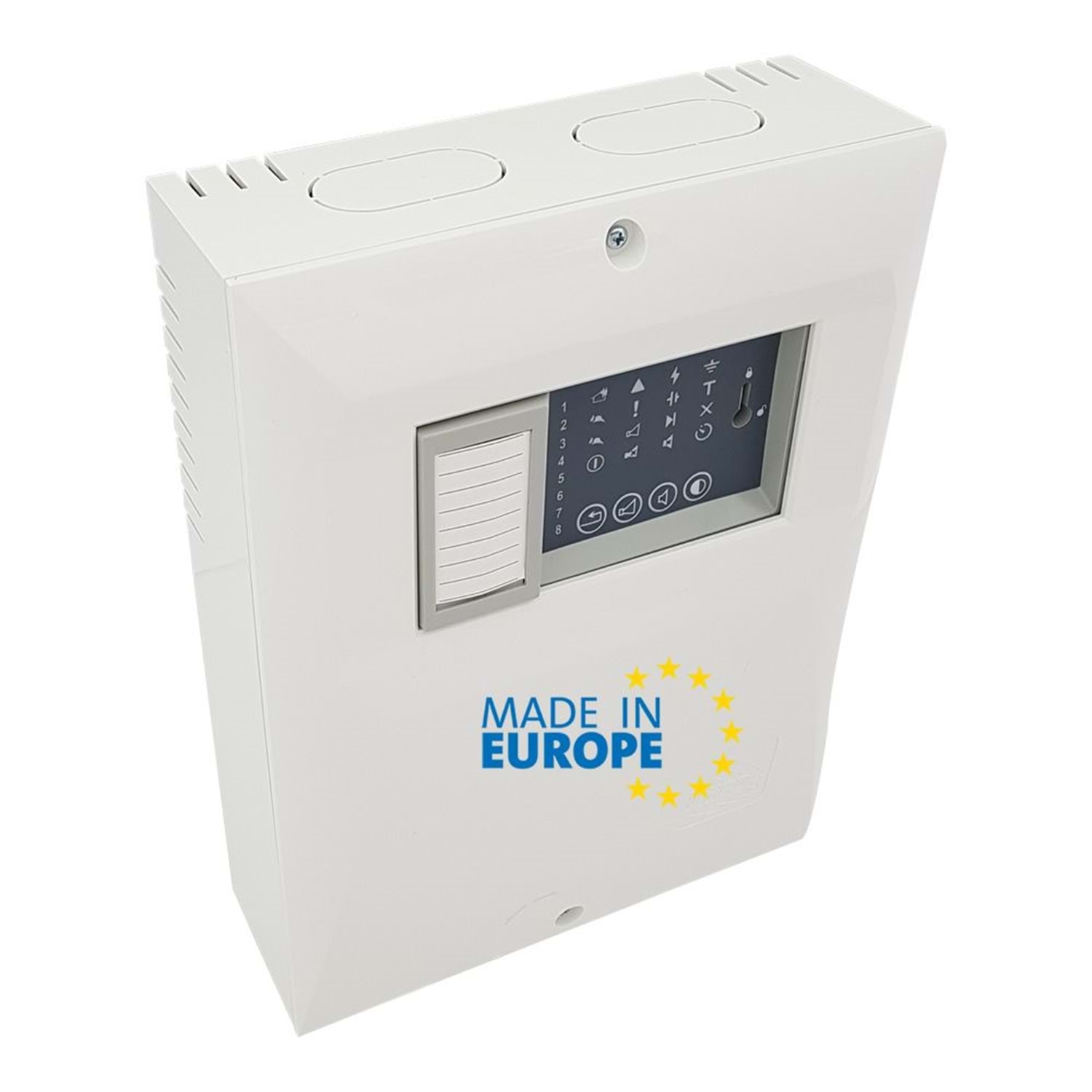

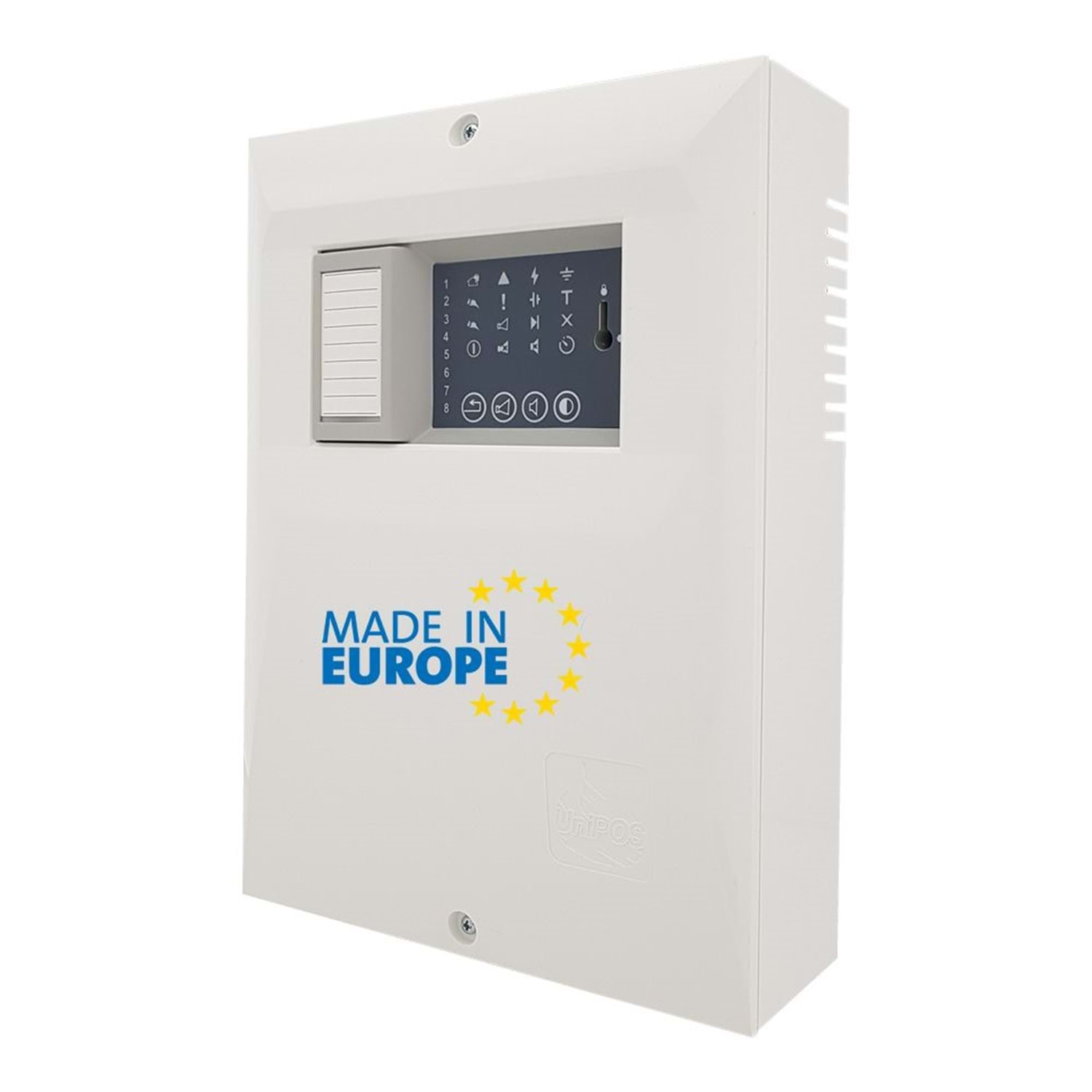

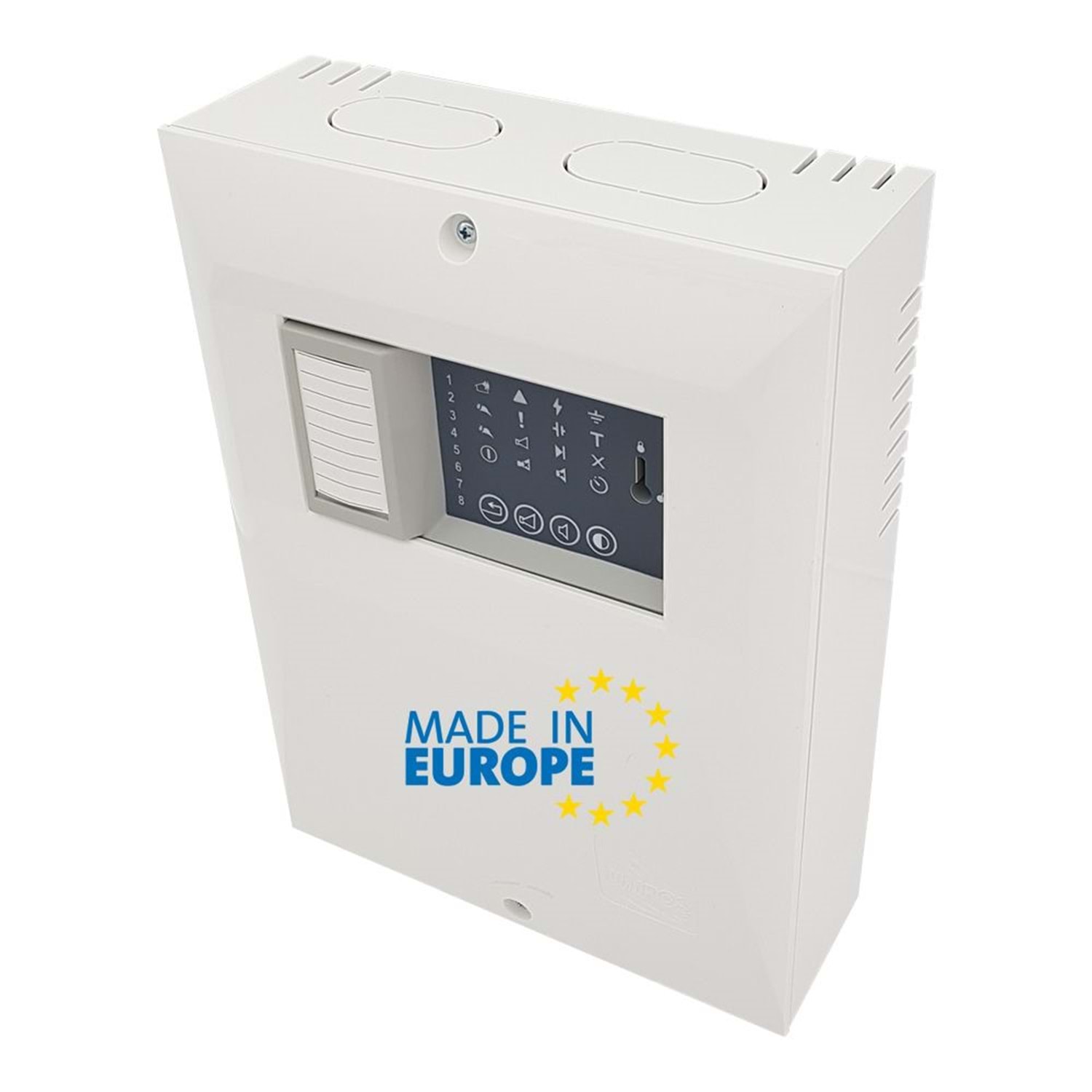

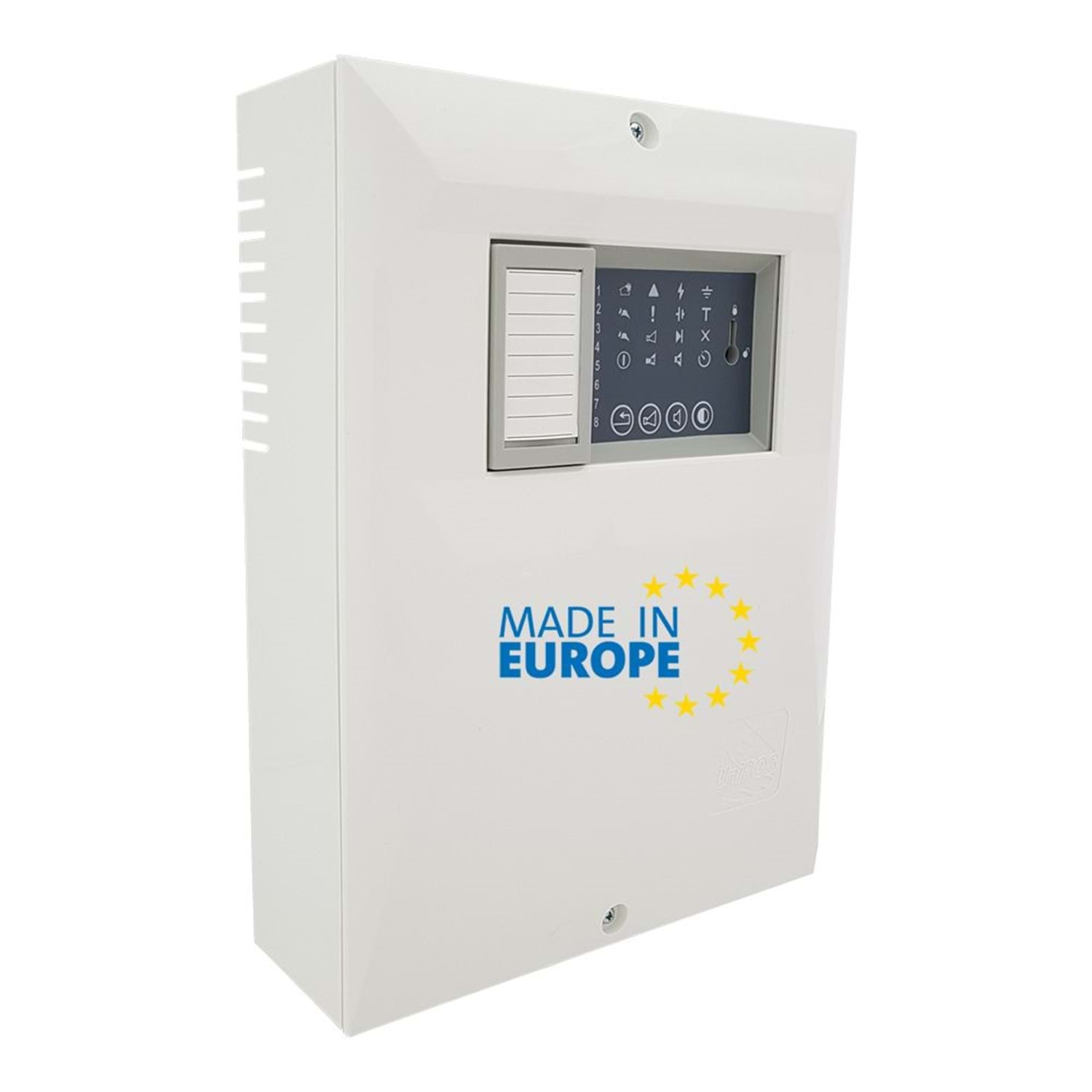

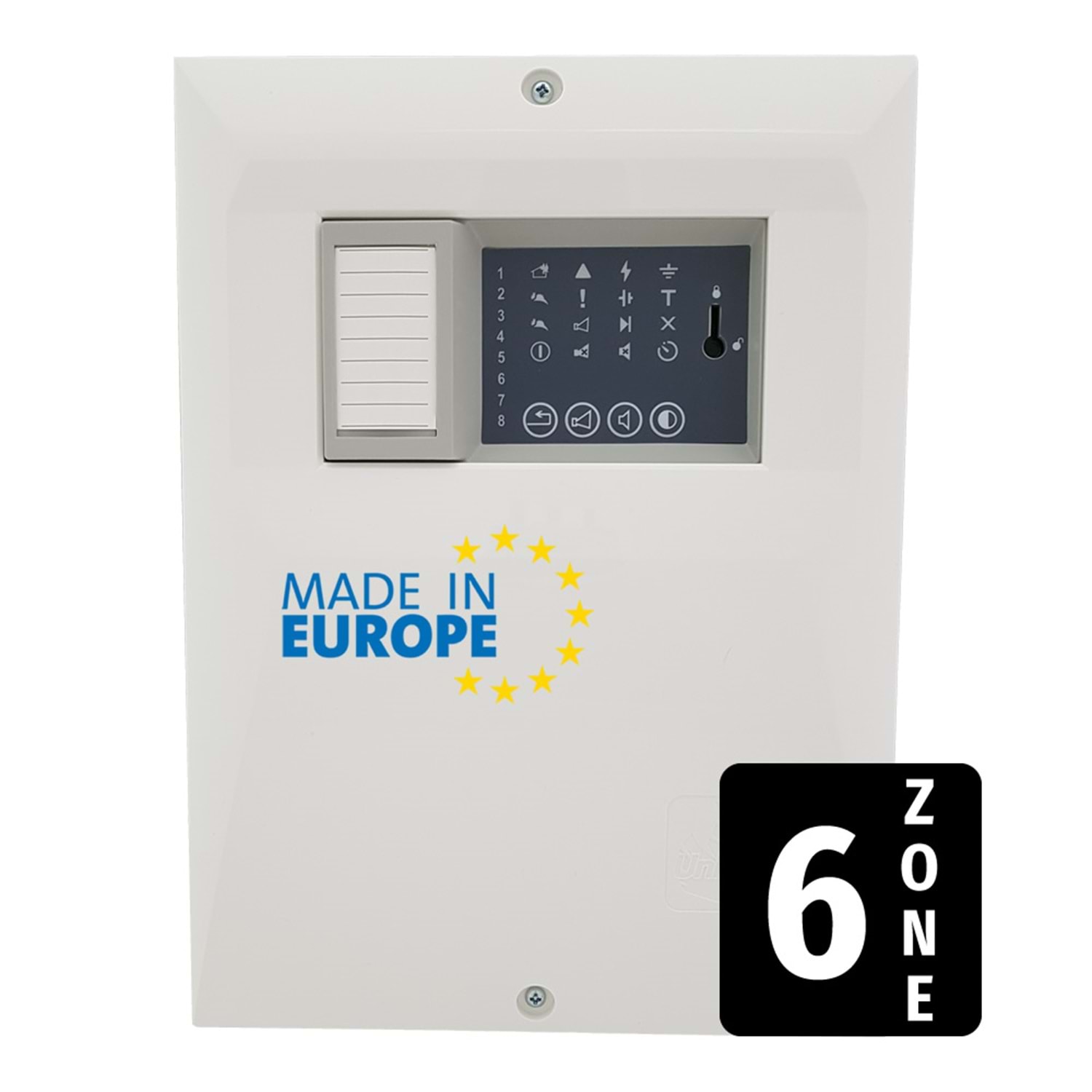

UniPOS FS 4000/6 – 6 Zonlu Konvansiyonel Yangın Alarm Paneli
EN54-2 ve EN54-4 sertifikalı, Avrupa üretimi, konvansiyonel dedektör ve manuel butonlarla uyumlu yangın alarm kontrol paneli.
Zon Sayısı6 bağımsız yangın zonu (FS4000 serisi 2/4/6/8 zon seçenekleri)
Dedektör KapasitesiHer hatta maks. 32 dedektör / manuel buton. 6 zon × hat başına 32 dedektör = en çok 192 dedektör/buton.
İki Telli HatMaks. hat direnci 100 Ω; EOL 3,0 kΩ / 0,6 W
Alarm Çıkışları2 adet izlemeli potansiyel çıkış (≈19–27,5 V DC / 1 A)
Röle ÇıkışlarıYangın için 2x kuru kontak, Arıza için 1x kuru kontak (3A/125V AC, 3A/30V DC)
Gecikme0–7 dakika (DIP switch ile; ikinci alarm veya butonla atlanır)
Çalışma Modları ve Kullanım
| Mod | Açıklama & Kullanıcı İşlemleri |
|---|---|
| Duty (Normal) | Panel normal beklemede. Güç LED’i yanar. Hat kesinti/kısa devreleri arıza olarak raporlar. |
| Fire (Yangın) | Kırmızı LED’ler ve sürekli tek-ton siren. “Silence/Outputs” ile ses ve çıkış yönetimi. Gecikmeli/ani aktivasyon konfigürasyona bağlı. |
| Fault (Arıza) | Sarı LED ve kesintili ses. Kısa devre, hat kesintisi, toprak kaçağı, düşük akü vb. |
| Disabled (Devre Dışı) | Hat/çıkış devre dışı bırakılabilir; ilgili LED yanar. |
| Test (Hat Testi) | Hatlar test modunda periyodik resetlenir; saha çıkışları tetiklenmez. |
Gecikme Mantığı
Gecikme tüm hatlar için ortaktır; başka bir hattaki ikinci aktivasyon veya manuel buton ≥44 mA @ 24 V ise gecikme atlanır.
Akım Eşik Değerleri (Hat İzleme)
| Durum | Akım Eşiği | Açıklama |
|---|---|---|
| Arıza | 0 – 6 mA | Kesinti/çıkarılmış dedektör vb. |
| Çalışma | 6 – 16 mA | Normal bekleme akımı |
| Yangın | 16 – 80 mA | Dedektör/manuel buton alarmı |
| Kısa Devre | > 80 mA | Hat kısa devre algısı |
Çıkışlar & Röle Yapısı
| Öğe | Adet / Tip | Elektriksel Özellik | Not |
|---|---|---|---|
| İzlemeli Alarm Çıkışı | 2 × potansiyel | ≈(19–27,5) V DC / 1 A | Boşta ise 3,0 kΩ / 0,6 W ile sonlandır. |
| Yangın Rölesi | 2 × kuru kontak | 3A/125V AC, 3A/30V DC | Bağımsız kontrol. |
| Arıza Rölesi | 1 × kuru kontak | 3A/125V AC, 3A/30V DC | Genel arızada değişir. |
RS-485 & Genişleme
Opsiyonel FD4201 ile RS-485 ağ bağlantısı ve hat başına ek kuru kontak çıkışları sağlanabilir.
Kablolama, EOL ve Hat Önerileri
| Hat Uzunluğu | Önerilen Kesit | Sonlandırma | Diğer |
|---|---|---|---|
| ≤ 500 m | 2 × 0,5 mm² | 3,0 kΩ / 0,6 W (veya EOL modül) | Ekranlı yangın kablosu önerilir; polariteye dikkat. |
| ≤ 1000 m | 2 × 1,0 mm² | 3,0 kΩ / 0,6 W | Hat direnci ≤ 100 Ω olmalı. |
| ≤ 1500 m | 2 × 1,5 mm² | 3,0 kΩ / 0,6 W | Boş hatlar da EOL ile sonlandırılmalı. |
“Dedektör çıkarıldı” denetimi için uçlarda 1N5819 diyot yönlendirmesi; manuel buton tepki akımı ≥ 44 mA @ 24 V.
Güç Beslemesi, Akü ve Ortam Koşulları
- Şebeke: 220/230 VAC, 50/60 Hz (ayrı sigorta hattı önerilir).
- Yedek Akü: 2×12 V seri; maks. 7 Ah (1,2 Ah / 4,5 Ah da kullanılabilir).
- Harici besleme: +24 V terminalinden toplam ≤ 1,2 A.
- Çalışma Sıcaklığı: –5 °C ~ +40 °C; Nispi Nem: ≤ %93.
- Depolama: 5 °C ~ 35 °C; Taşıma: –10 °C ~ +50 °C.
Kurulum – Özet Adımlar
- Ön kapağı açın, PCB’yi üst klipslerden serbestleyip alt klipslere bırakın.
- Duvar montajını yapın (arkada ~7 mm hava boşluğu, kontrol yüksekliği ≈1,8 m).
- Saha hatlarını bağlayın; şebekeyi en son bağlayın.
- Aküleri seri (+/–) doğru polariteyle yerleştirin.
- DIP ve gecikme ayarlarını (0–7 dk) yapın.
- Hat uçlarını 3,0 kΩ ile sonlandırın (boş hatlar dahil).
- Energize edin; LED self-test sonrası normal çalışma.
İndirilebilir UniPOS Teknik Dökümanları ve Katalogları
FS4000 Konvansiyonel Serisi Kullanım Kılavuzu (EN) FS4000 Konvansiyonel Yangın Paneli Kullanım Kılavuzu (TR) Ön Panel Servis Talimatı (EN) Ön Panel Servis Talimatı (TR) Opax UniPOS Yangın Alarm Sistemleri Kataloğu FS4000 2/4/6/8 Bölgeli Konvansiyonel Panel Broşürü IFS-7002 Adresli Panel TR Kılavuz UniPOS EN-54 Sertifikaları
Bu sayfadaki özet ve tablolar, ürün kullanım kılavuzundaki teknik bilgilere göre hazırlanmıştır. Detaylı elektrik ve montaj şemaları için ilgili PDF kılavuzları inceleyiniz.
EN54 Uygunluğu & Avrupa Üretimi
FS4000/6, EN54-2 ve EN54-4 standartları ile tam uyumludur. Ürünlerimiz Avrupa’da üretilmektedir ve Avrupa standartlarına tam uyumludur.
Konvansiyonel Yangın Alarm Paneli Nedir?
Konvansiyonel yangın alarm paneli, yangın algılama sistemlerinde en yaygın kullanılan kontrol paneli türlerinden biridir. Bu sistemlerde her yangın zonu ayrı bir kablo hattı ile panele bağlanır ve belirli sayıda dedektör veya manuel ihbar butonu bu hat üzerinde çalışır. Bir dedektör veya buton yangını algıladığında, panel ilgili zonun LED göstergesini yakar ve siren/uyarı çıkışlarını tetikler. Böylece yangının hangi bölgeden geldiği kolayca tespit edilir.
Konvansiyonel paneller, altyapısı basit, maliyeti düşük ve kurulumu kolay olduğu için küçük ve orta ölçekli projelerde tercih edilir. Özellikle okullar, apartmanlar, küçük iş yerleri, depolar ve tek katlı ticari binalar için idealdir.
UniPOS FS 4000/6 Modelinin Öne Çıkan Özellikleri
- 8 bağımsız yangın zonu ile 192 adede kadar dedektör destekler (her hatta 32 dedektör).
- EN54-2 ve EN54-4 sertifikalı, Avrupa üretimi yüksek kalite standartlarına sahip.
- Yangın, arıza ve devre dışı durumları için ayrı LED göstergeler ve sesli uyarılar.
- Gecikme fonksiyonu (0–7 dakika) ile yanlış alarmları önleyebilme.
- İki izlemeli alarm çıkışı ve yangın/arıza röleleri ile bina otomasyonuna kolay entegrasyon.
- RS-485 arayüzü ile genişleme ve uzaktan kontrol imkânı.
Kullanım Alanları
Konvansiyonel yangın alarm panelleri, aşağıdaki mekânlarda yaygın olarak kullanılır:
- Okullar ve üniversite kampüsleri
- Hastaneler, klinikler ve sağlık merkezleri
- Otel ve konaklama tesisleri
- Restoranlar, kafeler ve eğlence mekânları
- Fabrikalar, atölyeler ve üretim tesisleri
- Depolar, lojistik merkezleri
- Çok katlı konut projeleri
Konvansiyonel Sistemlerin Avantajları
- Uygun maliyet: Adresli sistemlere göre daha ekonomik çözümler sunar.
- Kolay kurulum: Basit kablolama ve montaj gerektirir.
- Bakım kolaylığı: Zon bazlı test ve arıza tespiti hızlı yapılır.
- Yedek parça bulunabilirliği: Piyasada uyumlu dedektör ve buton çeşitleri fazladır.
Bakım ve Test Önerileri
Yangın algılama sistemlerinin güvenilir çalışması için düzenli bakım şarttır. Konvansiyonel panellerde bakım sırasında şu adımlar önerilir:
- Her zonun dedektör ve butonlarının periyodik test edilmesi
- Siren ve uyarı cihazlarının çalışma durumunun kontrolü
- Yedek akülerin voltaj ve kapasite ölçümlerinin yapılması
- Kablolama ve bağlantı noktalarının gevşeme/korozyon kontrolü
- Panel üzerindeki olay kayıtlarının incelenmesi
Doğru Panel Seçimi İçin İpuçları
Yangın alarm paneli seçiminde şu kriterlere dikkat edilmelidir:
- Zon sayısı: Bina büyüklüğüne ve bölgelere ayrım ihtiyacına göre seçilmelidir.
- Uyumluluk: Kullanılacak dedektör ve buton markaları ile tam uyumlu olmalı.
- Sertifikalar: EN54 gibi uluslararası güvenlik standartlarına uygun olmalı.
- Genişleme imkânı: İleride zon sayısını veya çıkış kapasitesini artırma opsiyonu olmalı.
Sıkça Sorulan Sorular (SSS)
Konvansiyonel yangın alarm paneli nedir?
Konvansiyonel panel, zon bazlı algılama yaparak yangının hangi bölgeden geldiğini bildiren, basit kablolama mantığına sahip bir yangın kontrol cihazıdır.
Konvansiyonel sistem ile adresli sistem arasındaki fark nedir?
Konvansiyonel sistemler zon bazlı çalışır; adresli sistemler ise her cihazı tek tek adresler ve alarm veren cihazın tam konumunu bildirir.
Hangi yapılarda konvansiyonel panel tercih edilir?
Küçük–orta ölçekli binalar, apartmanlar, ofisler, depolar; az zon ihtiyacı ve sınırlı kablolama mesafesi olan projelerde.
Hangi yapılarda adresli panel tercih edilir?
Büyük/karmaşık yapılar, çok katlı oteller, hastaneler, AVM’ler, havaalanları; cihaz bazında konum bilgisinin kritik olduğu projelerde.
Konvansiyonel panel kaç zon destekler?
Modele göre genellikle 2, 4, 6 veya 8 zon.
UniPOS FS 4000/6 kaç dedektör destekler?
6 zon × hat başına 32 dedektör = en çok 192 dedektör/buton.
Konvansiyonel panelin avantajları nelerdir?
Uygun maliyet, basit kurulum, hızlı bakım ve yaygın yedek parça bulunabilirliği.
Dezavantajları nelerdir?
Alarmın geldiği zon bilinir; tek tek hangi cihazın tetiklediği görülmez.
Bakım periyodu ne olmalı?
Minimum yılda 1; yoğun kullanılan tesislerde 6 ayda bir.
Bakımda hangi kontroller yapılır?
Dedektör/buton testleri, siren kontrolü, akü ölçümü, kablo/terminal kontrolü, olay kaydı inceleme.
EN54 sertifikası neden önemli?
Avrupa standartlarına uygunluğu ve güvenilirliği belgelendirir; yasal/teknik gereklilikleri karşılar.
RS-485 arayüzünün faydası nedir?
Uzaktan izleme/kontrol ve genişleme imkânı; diğer cihazlarla haberleşme.
Alarm gecikmesi ne işe yarar?
Yanlış alarmları filtrelemek için çıkışları belirli süre geciktirir; ikinci aktivasyonla atlanabilir.
Konvansiyonelden adresliye geçiş nasıl olur?
Doğrudan dönüşüm yoktur; adresli panel ve uyumlu adresli dedektörlerle sistem yeniden tasarlanır.
Zon nedir, kaç zon gerekir?
Zon, belirli bir alan/bölüm. Kat, blok, mahal gibi bölünmeye göre belirlenir; yangın konumunu hızlı tespit etmeyi sağlar.
