NEXANS Cat 6 U/UTP 23 AWG LSZH (HF) 305 m — Detaylı İçerik ve Satın Alma Rehberi
Nexans, ISO/IEC 11801, IEC 61156-5 ve EN 50173 uyumlu üretimle kurumsal yapısal kablolamada güvenilir performans sunar. LSZH (Halojensiz, düşük duman) kılıfı ve CPR Eca yangın sınıfı, bina içi uygulamalarda güven ve yönetmelik uyumu sağlar.
Performans
- 250 MHz bant genişliği, Gigabit Ethernet (1000BASE-T) desteği
- Tipik 100 Ω empedans, düşük zayıflama, iyi NEXT/PSNEXT değerleri

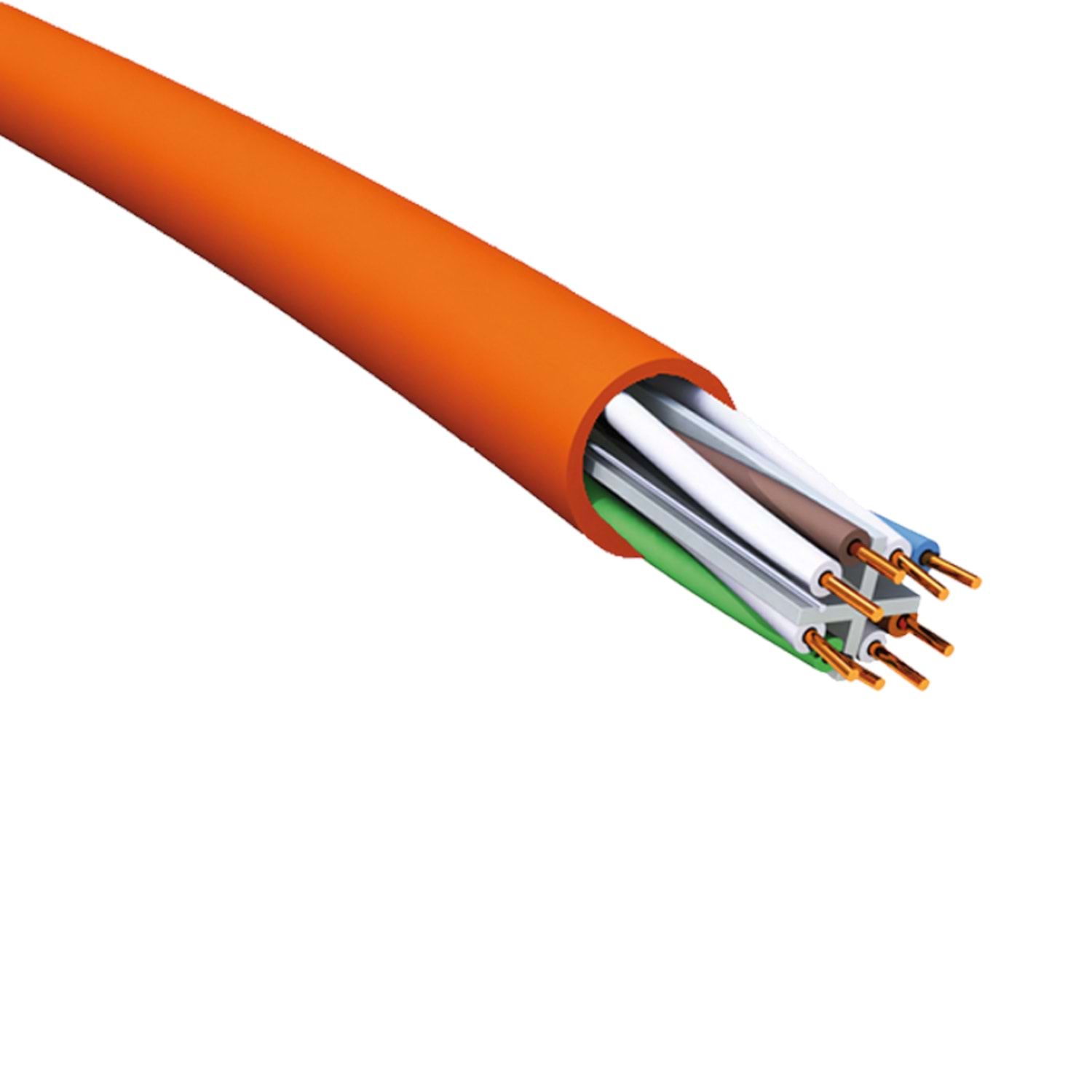

- Merkez ayırıcı (yıldız seperatör) ile geometri stabilitesi
Güvenlik / Kılıf
- LSZH: düşük duman, halojensiz gaz
- CPR Sınıfı: Eca (bina içi yaygın kullanım)
- Kurulum: 0…50 °C · Çalışma: −20…+60 °C
Standart Uyumluluğu
- ISO/IEC 11801 · IEC 61156-5 · EN 50173-1
- ANSI/TIA-568-C.2 (Sınıf E uygulamaları)
- RoHS 2011/65/EU uyumlu
Her Cat6 Kablo 0,57–0,58 mm Değildir!
Piyasada Cat6 etiketi taşıyan kablolar farklı AWG (tel kalınlığı) değerleriyle sunulur. Tipik yapısal kablolamada 23 AWG ≈ 0,57–0,58 mm katı (solid) bakır tercih edilir. Ancak 24 AWG ≈ 0,51 mm veya patch kordlarda 26 AWG ≈ 0,40 mm (çok telli/stranded) görebilirsiniz. Bu farklılıklar zayıflama, gerilim düşümü (PoE), mesafe ve ısınma davranışını doğrudan etkiler.
23 AWG (≈0,57–0,58 mm)
Yapısal tesisat için ideal; uzun mesafe, düşük zayıflama, daha iyi PoE.
24 AWG (≈0,51 mm)
Daha ince; zayıflama ve gerilim düşümü artar, mesafe marjı azalır.
26 AWG (≈0,40 mm)
Patch kablo/çok telli amaçlı; sabit hat yerine patch için uygundur.
BAKIR ŞART — Full Bakır (BC) Standarttır
Yapısal data kablolamasında full bakır (BC: Bare Copper) iletken teknik standartların fiilî gereğidir. CCA (Copper-Clad Aluminium) — yani alüminyum çekirdek üzerine ince bakır kaplama — çoğu ağ standardında kabul edilmez, testlerde başarısız olur ve gerçek saha performansı düşer. Ne yazık ki piyasada “Cat6” adıyla satılan ürünlerin önemli bir kısmı CCA’dır.
Full Bakır (BC) Avantajları
- Düşük direnç → daha az gerilim düşümü, uzun mesafe (100 m kanal), stabil Gigabit
- Düşük zayıflama → daha iyi sinyal bütçesi, hata oranında azalma
- PoE/PoE+/PoE++ (802.3af/at/bt) için daha az ısınma ve kayıp
- IDC/keystone terminasyonunda güvenilir temas (dişler bakırı kavrar)
- Mekanik dayanım: çatlama/kopma riski düşüktür
CCA Kullanmayın — Dezavantajları
- Yüksek direnç (~%60-70 daha yüksek) → daha fazla ısı ve gerilim düşümü, PoE’de kamera/AP’lerde reset/kararsızlık
- Daha yüksek zayıflama → mesafe kısalır, gerçek hayatta 100 m tutturmak zordur
- Kırılgan terminasyon: IDC’de dişler alüminyumu kesebilir, temas oksitlenir → geç arızalar
- Sertifikasyon testlerinde (ör. saha sertifikatörü) başarısızlık; garantiler/şartnamelerle uyumsuzluk
- Pek çok üretici/kurum CCA’yı şartnameden men eder; “Cat6” etiketi taşısa bile standart dışıdır.
Önemli: CCA’da Kesit Karşılaştırması
Bakıra kıyasla alüminyumun özgül direnci belirgin şekilde yüksektir. Eşdeğer elektriksel performans için CCA’da yaklaşık %60-100 daha büyük kesit (yani ~1,6–2,0 kat kesit alanı) gerekir. Örneğin 23 AWG (≈0,57–0,58 mm) bakır bir iletkenin benzeri için CCA çapının pratikte ≈0,72–0,80 mm aralığına çıkması beklenir. Piyasadaki CCA “23 AWG” kabloların çoğu bu kalınlığa çıkmadığı için uzun mesafe ve PoE’de ciddi kayıp yaşatır. Bu nedenle tüketicilere CCA’dan uzak durmalarını özellikle tavsiye ederiz.
Cat6 Satın Alma Tercihleri — Adım Adım Kontrol Listesi
- İletken: Full Bakır (BC). Paket/etikette “CCA/CCS/Al clad” yazıyorsa almayın.
- AWG / Kesit: Yapısal hatlarda 23 AWG (≈0,57–0,58 mm) solid tercih edin. Patch kablolar çok telli/26 AWG olabilir; sabit hatta önerilmez.
- Kılıf: LSZH (HF) — düşük duman/halojensiz. Bina içi alanlarda güvenli tercih.
- Yangın Sınıfı (CPR): Projenize uygun en az Eca. (Şartname/ülke yönetmeliğine göre daha yüksek sınıf gerekebilir.)
- Standartlar: ISO/IEC 11801 · IEC 61156-5 · EN 50173 · ANSI/TIA-568-C.2 uyumluluğu ve test raporları.

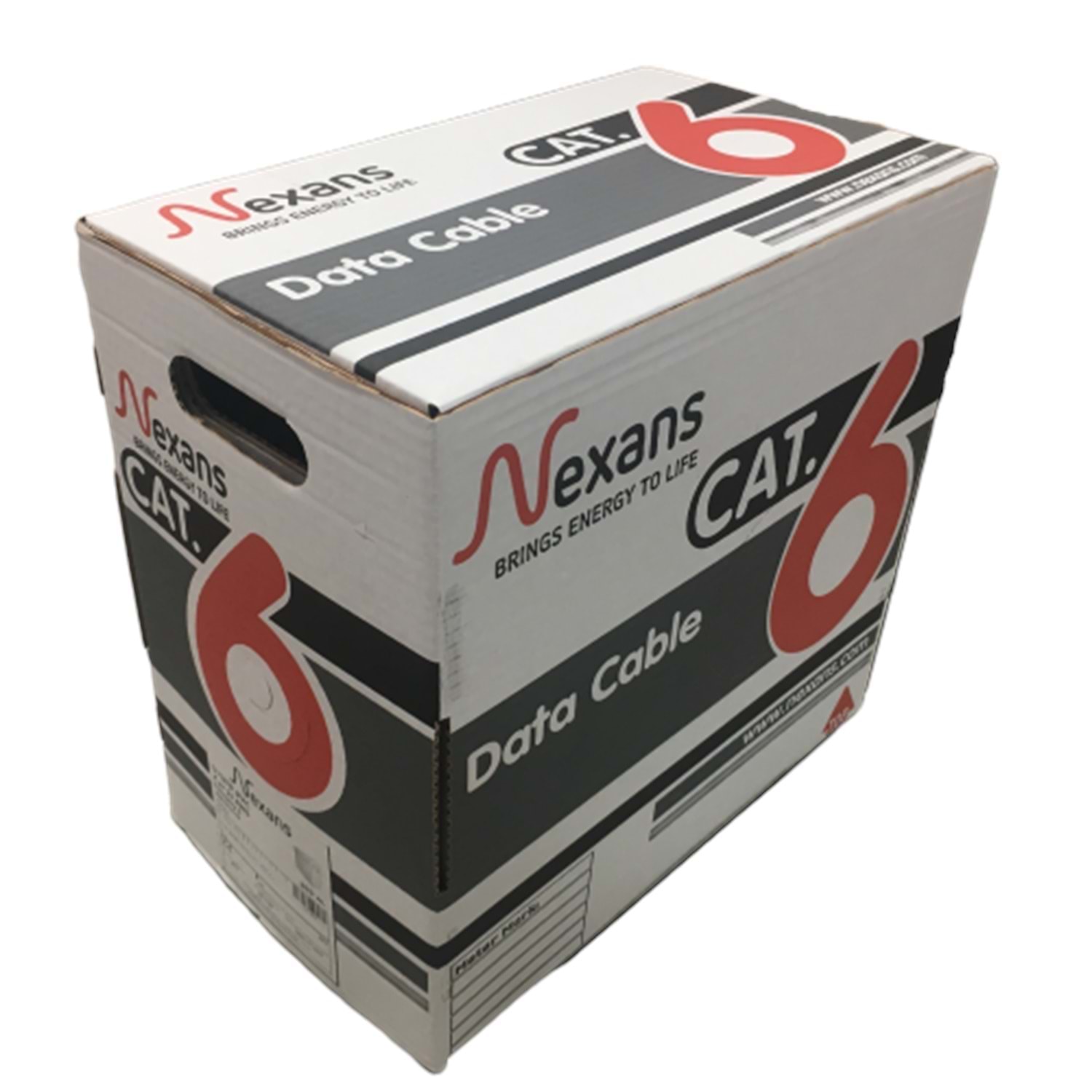

- Markalama: Kılıf üzerinde metre işaretleri, model, CPR ve üretici bilgileri net olmalı.
- PoE ihtiyacı: Kamera/AP sayısı ve güç bütçesine göre bakır şart; CCA PoE’de kayıp/ısınma yaratır.
- Kurulum: Bükülme yarıçapı, çekme kuvveti limitlerine uyun; kanal doluluk oranını aşmayın.
- Bağlantı Donanımı: Keystone patch panel + prizlerde üretici uyumlu Cat6 bakır komponentler kullanın.
- Belgelendirme: Mümkünse saha sertifikasyonu (ör. Channel/Perm.Link test raporu) isteyin.
Nerede Kullanılır?
- Gigabit LAN omurga ve yatay kablolama
- IP Kamera & PoE (802.3af/at/bt gücüne göre bakır şarttır)
- Ofis, eğitim, sağlık, AV ve akıllı bina uygulamaları
- Switch, patch panel, priz ve konsolidasyon noktaları arası sabit hatlar
Uyarı — CCA Kablo Kullanmayın
CCA kablolar düşük maliyetlidir fakat standart dışı performans verir; uzun mesafede hız düşer, PoE’de gerilim düşümü ve ısınma yaşanır, keystone/IDC terminasyonları zayıflar ve oksitlenme kaynaklı aralıklı arızalar baş gösterir. Kurumsal şebekelerde full bakır Cat6 dışındaki ürünleri asla tercih etmeyin.
Sıkça Sorulan Sorular
Neden full bakır 23 AWG kablo?
Daha düşük direnç ve zayıflama sayesinde 100 m kanal mesafesinde dahi Gigabit hızlarını ve PoE kararlılığını korur.
CCA neden sorun yaratır?
Alüminyum çekirdek yüksek dirençlidir; PoE’de ısınır ve gerilim düşümü artar. IDC terminasyonda temas zayıflar, oksitlenme olur; uzun vadede arızalara yol açar.
“23 AWG yazıyor” ama bakır mı emin değilim?
Ambalaj/etikette “BC, Bare Copper, Solid Copper” ibaresini arayın. “CCA, CCS” yazıyorsa almayın. Gerekirse küçük bir parça kazıyarak iç çekirdeği kontrol edin.
0,57–0,58 mm şart mı?
Bu çap 23 AWG bakır içindir ve yapısal hatlarda en dengeli çözümdür. 24 AWG/26 AWG kablolar mevcut olsa da mesafe ve PoE marjı düşer.
