11 Pinli OSD Butonlu Hibrit Kamera Kablosu: Derinlemesine Analiz
Güvenlik kameraları denildiğinde akla genellikle lens, kasa ve sensör gibi bileşenler gelse de, bir kameranın beynini ve sinir sistemini oluşturan en kritik parçalardan biri bağlantı kablosudur. İncelenen 80 cm OSD Butonlu 11 Pinli AHD/TVI/CVI/CVBS Kamera Kablosu, basit bir video ve güç kablosunun çok ötesinde, bir kamera modülünü tam işlevli, ayarlanabilir ve profesyonel bir güvenlik cihazına dönüştüren çok fonksiyonlu bir arayüzdür. Bu kablo, güvenlik sistemi teknisyenleri ve özel kamera sistemleri tasarlayanlar için vazgeçilmez bir bileşendir.
Kablonun Anatomisi: Bir Uçta Evrensellik, Diğer Uçta Uzmanlık

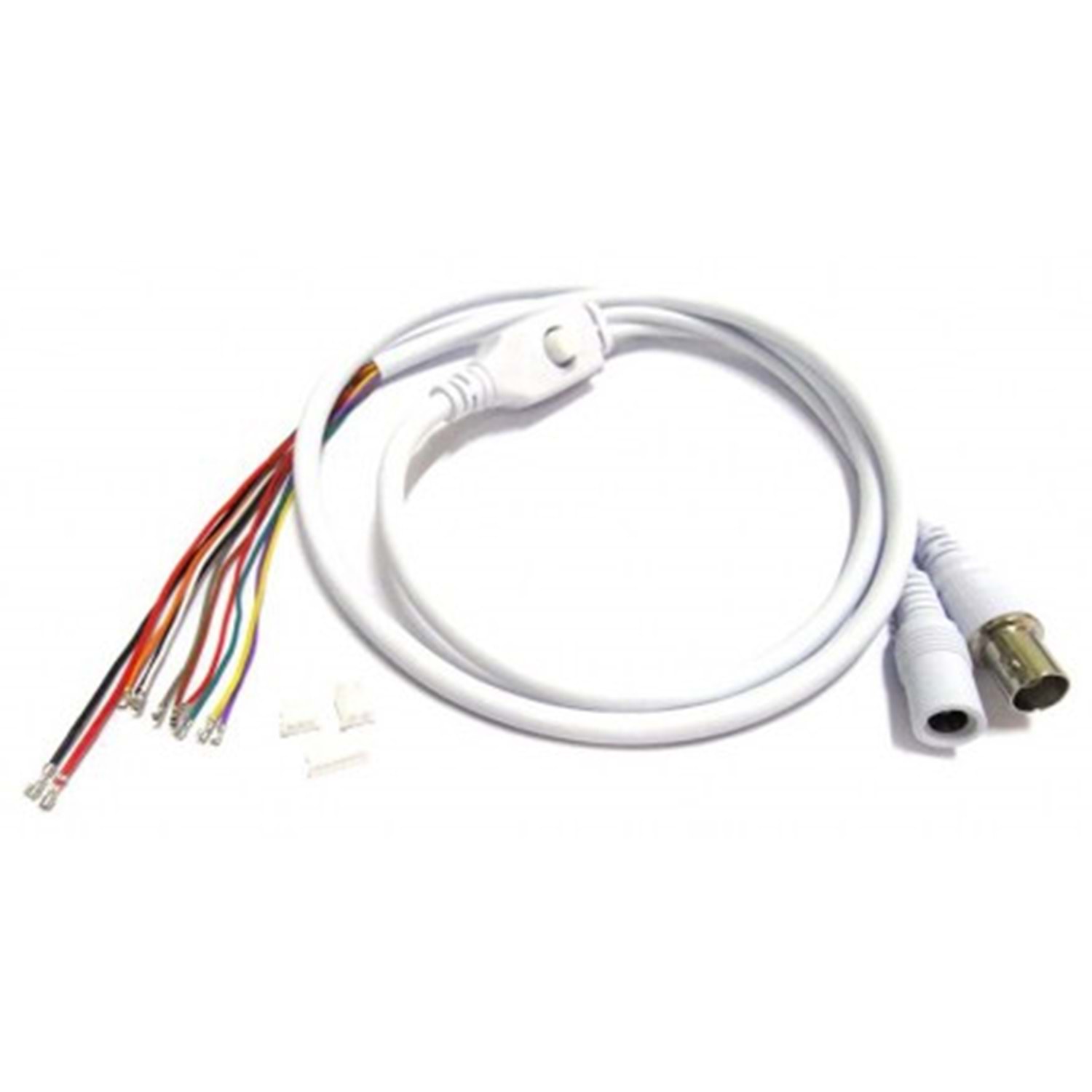

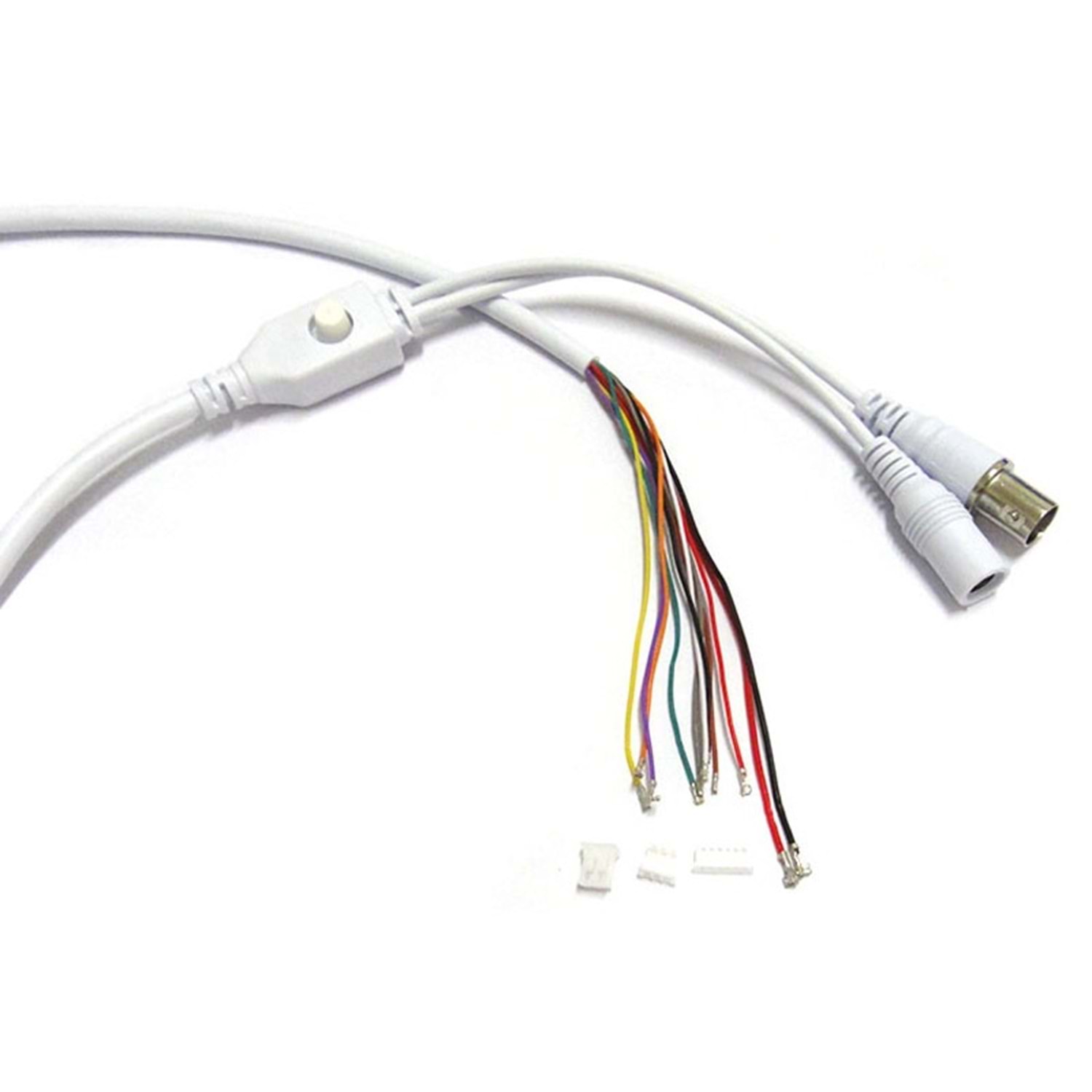

Bu 80 cm'lik kablo, iki farklı dünyayı birbirine bağlayan bir köprü gibidir. Bir ucu standart harici cihazlarla uyumlu evrensel konnektörlere sahipken, diğer ucu doğrudan kamera kartına bağlanmak üzere tasarlanmış özel pinlere sahiptir.
- Dişi BNC Konnektörü: Endüstri standardı, kilitli yapısıyla güvenilir analog video sinyalini DVR'a iletir.
- Dişi DC Güç Soketi: Standart 12V güç adaptörleri ile uyumlu olarak kameraya enerji sağlar.
- OSD Kontrol Butonu: Kameranın dahili menüsüne (parlaklık, kontrast, video formatı vb.) erişim ve ayar yapma imkanı sunan entegre joystick.
Teknik Derinlik: Pin Haritası ve Fonksiyonları

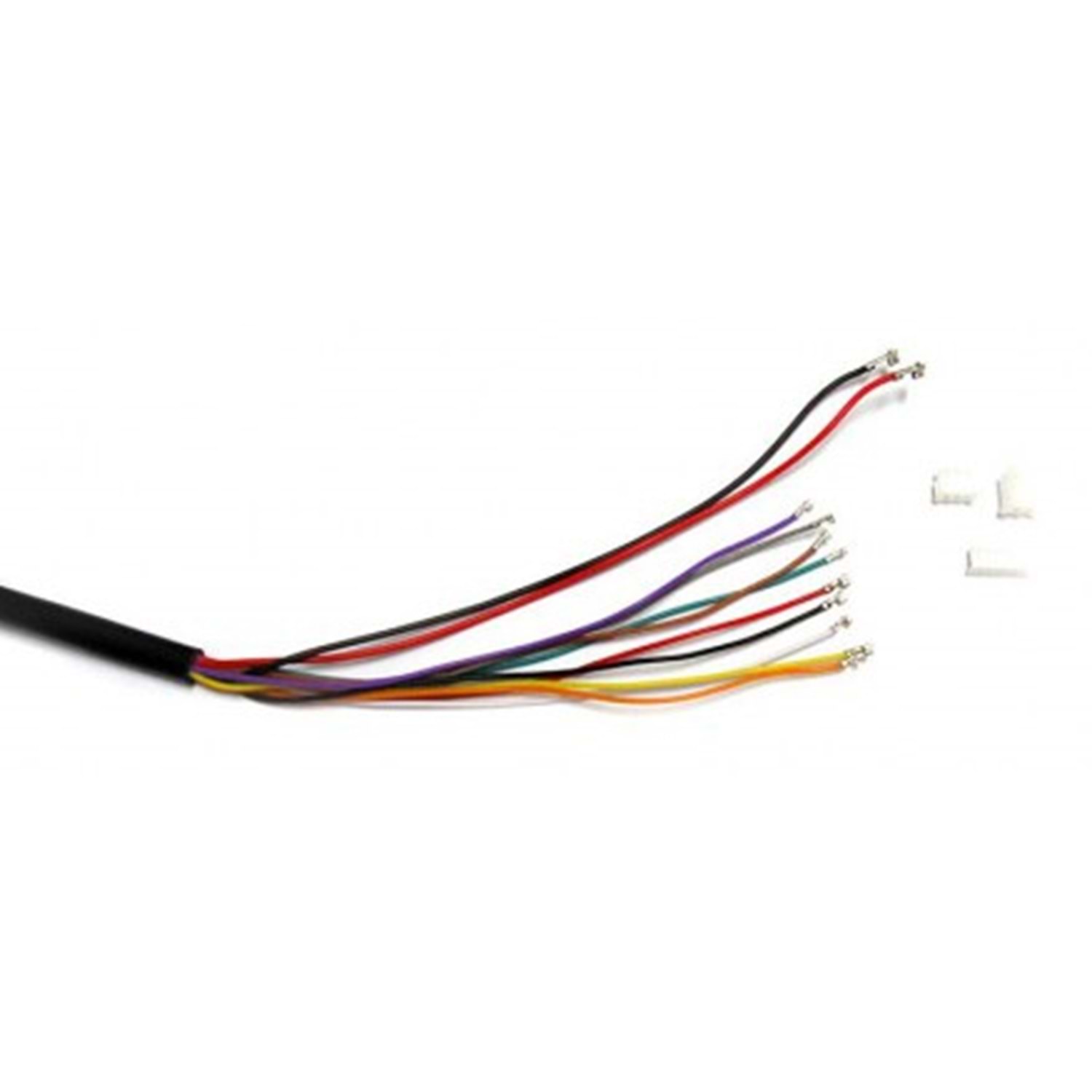

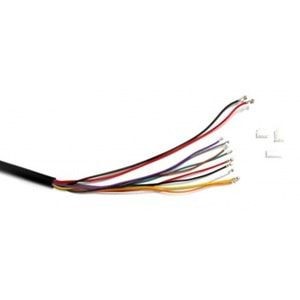

Kablonun gerçek gücü, kamera modülüne bağlanan renk kodlu 11 adet pinde yatmaktadır. Bu pinler, birlikte verilen plastik terminaller kullanılarak kamera kartındaki ilgili portlara takılır.
Port Adı | Renk | Fonksiyon | Özellik |
OSD Button Port: 1.25T | Kahverengi | GND (Şase) | 6 Pin |
Mor | Mid (Orta/Enter) |
Beyaz | Left (Sol) |
Yeşil | Right (Sağ) |
Gri | Up (Yukarı) |
Turuncu | Down (Aşağı) |
Motherboard Power Port: 1.5T | Sarı | Video | 3 Pin |
Siyah | DC- |
Kırmızı | DC+ |
IR LED Power Port: 2.0T | Kalın Kırmızı | DC+ | 2 Pin |
Kalın Siyah | DC- |
"4'ü 1 Arada" Hibrit Teknoloji ve UTC Desteği
Bu kablo, AHD, TVI, CVI ve CVBS formatlarını destekleyen "4'ü 1 arada" (hibrit) kamera modülleri ile tam uyumludur. OSD butonu, kameranın video modunu mevcut kayıt cihazının (DVR) formatıyla eşleştirmek için değiştirmenize olanak tanır. Ayrıca, UTC (Up The Coax) teknolojisini destekleyerek, OSD menüsünün DVR üzerinden uzaktan kontrol edilmesine imkan tanır.
Kimler İçin İdeal?
- Güvenlik Sistemi Kurulumcuları ve Teknik Servisler
- Kamera Üreticileri ve Montajcıları
- Elektronik, Robotik ve DIY Proje Geliştiricileri
Paket İçeriği
- 1x OSD/Dişi Video/Dişi Güç CCTV Kablosu
- 1x 2-Pin (2.0P) IR LED Terminali
- 1x 3-Pin (1.5P) Anakart Video/Güç Terminali
- 1x 6-Pin (1.25P) OSD Kontrol Terminali
Sonuç olarak, bu ürün sadece bir kablo değil; güç dağıtımı, video sinyali iletimi, gece görüşü desteği ve gelişmiş kamera ayarlarını tek bir pakette birleştiren sofistike bir arayüzdür. Görünmez bir kahraman gibi, bir kamera modülüne "ruhunu" ve işlevselliğini kazandıran temel bileşendir.
