BNC analog CCTV görüntüsünü Cat5/5e/6 UTP kablo üzerinden ek güç gerektirmeden 4 kanal aynı anda iletir.
4 Kanal Tek UTP Pasif / Güçsüz 200 m’ye kadar Parazit Filtresi Hızlı Kurulum

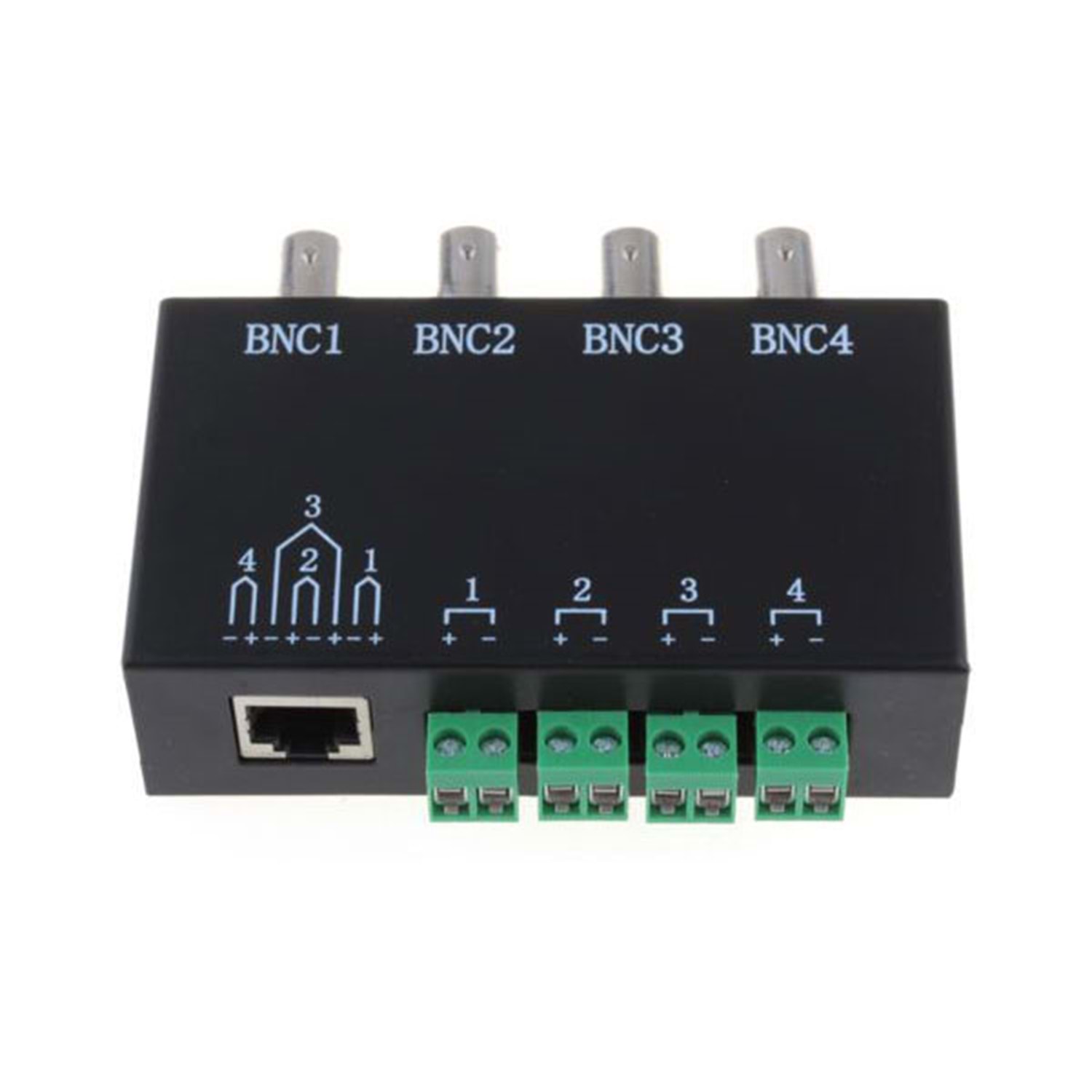

SJX-140B, 4 BNC erkek portu ve 1 RJ45 (veya 4× 2-pin klemens) çıkışıyla, analog CCTV kamera sinyallerini Cat5/5e/6 UTP kablo üzerinden aynı anda 4 kanal taşır. Pasif mimari sayesinde harici adaptör gerekmez; dahili akım direnci ve gürültü/EMI filtresi ile uzun mesafede net görüntü sunar. PAL/NTSC/SECAM formatlarıyla uyumlu olup DVR/NVR kayıt cihazlarına ya da monitörlere güvenilir iletim sağlar.
Mesafe: Renkli video ~ 200 m (koaksiyelde tipik ~100 m)
Video: 1:1 dönüşüm, bant genişliği CCTV için optimize
Güç: Pasif (ek adaptör gerektirmez)
Uyumluluk: PAL / NTSC / SECAM analog CCTV
Koruma: Dahili akım direnci, gürültü filtresi
RJ45 Pinleme (4 Kanal)
Pin 1–2Kanal 1
Pin 4–5Kanal 2
Pin 3–6Kanal 3
Pin 7–8Kanal 4
Çift bükümlü (twisted pair) kullanımı paraziti azaltır; T568B düzeninde eşleştirme tavsiye edilir.
Nasıl Çalışır?
Balun (balanced–unbalanced) dönüştürücü, kameradan gelen koaksiyel tabanlı dengesiz video sinyalini UTP kablo üzerinde iletilebilecek dengeli forma çevirir; alıcı tarafta tersine çevirerek DVR/NVR’ın BNC girişine verir. Dengeli iletim, bükümlü çiftler üzerinde ortak mod gürültüsünü bastırarak görüntüyü uzak mesafede daha temiz iletir.
Tipik Çalışma Mesafeleri
Sinyal / Koşul
UTP (Cat5e/Cat6)
Koaksiyel (RG59/RG6)
Renkli CVBS (720H–960H)
~200 m (parazite göre değişir)
~100 m
S/B (monochrome)
200 m+ (daha düşük gürültü)
100 m+
AHD/TVI/CVI (analog HD)*
Kablo/ortama bağlı değişken
Kablo/ortama bağlı
* Ürün temel olarak CVBS analog CCTV için tasarlanmıştır; bazı analog-HD formatlarında mesafe ve kalite saha koşullarına bağlıdır.
Bir adet UTP Cat5/5e/6 kabloyu RJ45’e (veya klemense) takın.
Diğer uçta ikinci balunu DVR/NVR tarafına yerleştirip UTP’yi bağlayın.
DVR/NVR’ın BNC girişlerine balundan gelen BNC kabloları bağlayın.
UTP çiftlerini pin şemasına göre eşleştirdiğinizden emin olun.
İpuçları
24AWG ve tam bakır (OFC) UTP tercih edin.
UTP aynı demette güçlü akım hatlarından uzak olmalı.
Patch panel varsa, kanalların aynı çifti paylaştığından emin olun.
Görüntüde gölgelenme/parazit varsa çift eşleşmesini kontrol edin.
Çıkış Seçenekleri
Çıkış 1 (RJ45): 4 kanal (1–2: Ch1, 4–5: Ch2, 3–6: Ch3, 7–8: Ch4)
Çıkış 2 (Klemens): 4 çift vida – her kanal için + / – bağlantı
Kutu içi: 1 çift (alıcı + verici) olarak satılır
Kullanım Alanları
AVM, fabrika, site/apartman, otopark, okul, depo ve geniş kampüslerde çoklu kamera hatlarını tek UTP üzerinden ekonomik şekilde DVR/NVR’a taşımak için idealdir.
Aynı kabloda PoE veri hatlarıyla birlikte kullanabilir miyim?
Önerilmez. Kamera beslemesi/PoE ve video sinyalini aynı çiftlerde taşımak parazite neden olabilir; ayrı kablo tercih edin.
Analog-HD (AHD/TVI/CVI) ile uyum
Temel kullanım CVBS’tir. Analog-HD sinyaller mesafe ve kablo kalitesine bağlı olarak değişken sonuç verebilir.
Ürün Açıklaması
SJX-140B 4 Kanal Video Balun; BNC to UTP RJ45 balun, 4 channel passive video balun, UTP üzerinden CCTV video iletimi çözümleri arayanlar için profesyonel bir üründür. Tek bir Cat5/Cat6 kabloyla dört kamerayı 200 metreye kadar kayıp minimum olacak şekilde taşıyarak kurulum maliyetini düşürür. AVM, fabrika, site/apartman ve uzun mesafeli güvenlik kamera projelerinde parazit azaltma ve kolay kurulum avantajları sunar; DVR/NVR’larla uyumlu yapısı sayesinde sorunsuz entegrasyon sağlar.
