BNC Erkek (Male) – RCA Dişi (Female) Adaptör | BNC (E) RCA (D) Konnektör
CCTV güvenlik kameraları, DVR/NVR, monitör ve profesyonel AV sistemlerinde BNC kabloyu RCA girişe kayıpsız ve güvenli şekilde dönüştürmek için pasif, metal gövdeli adaptör.
CCTV Uyumlu Pasif Dönüştürücü Metal Alaşım Gövde Tak-Çıkar Kurulum 75Ω CCTV Hattı

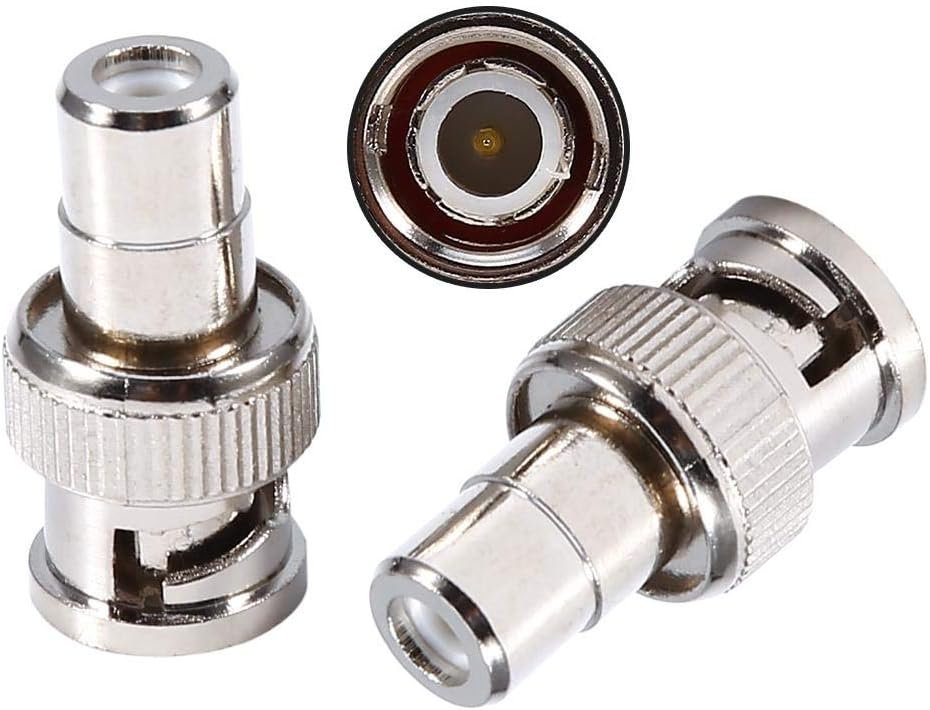

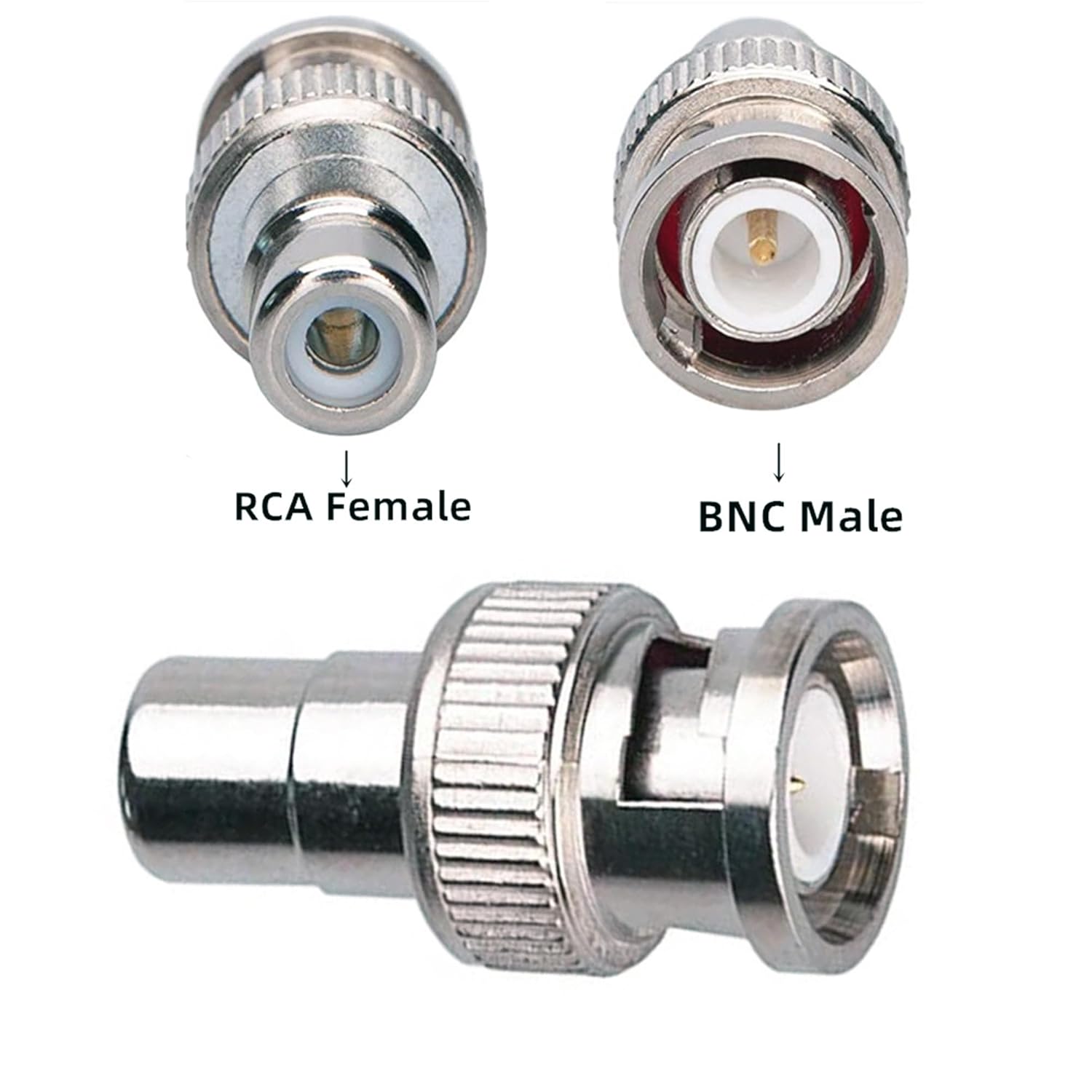

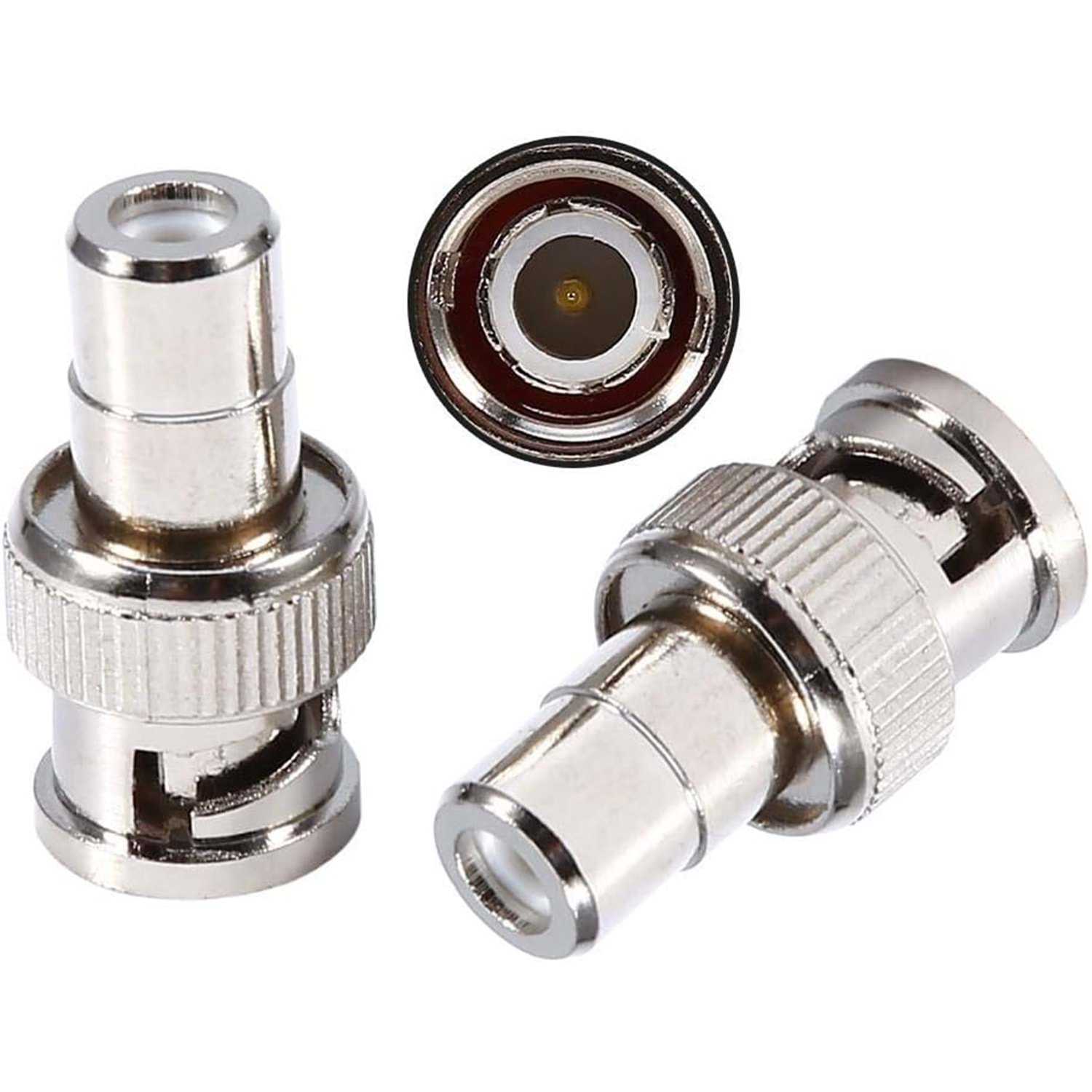

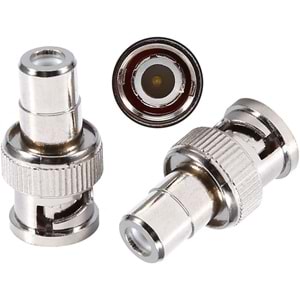

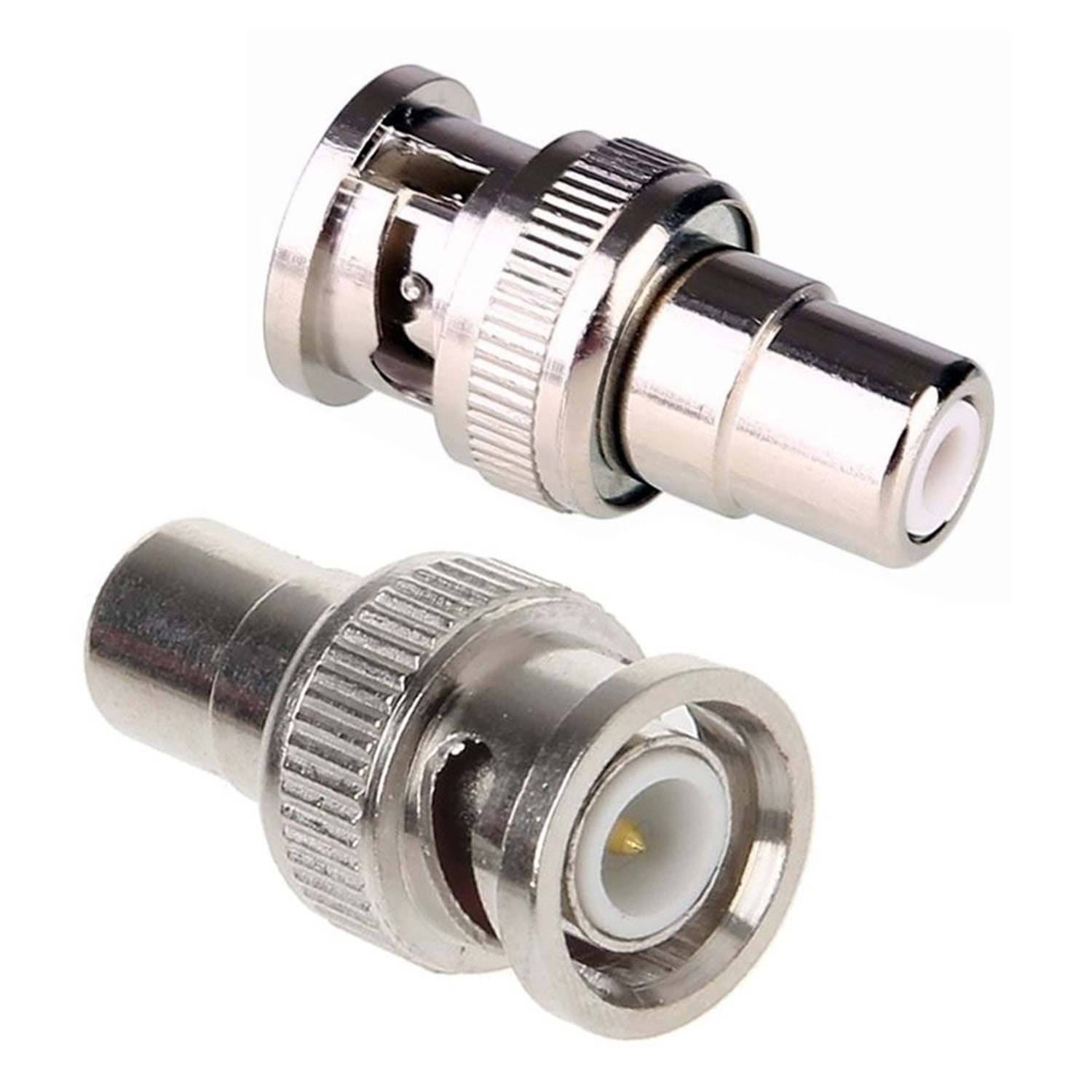

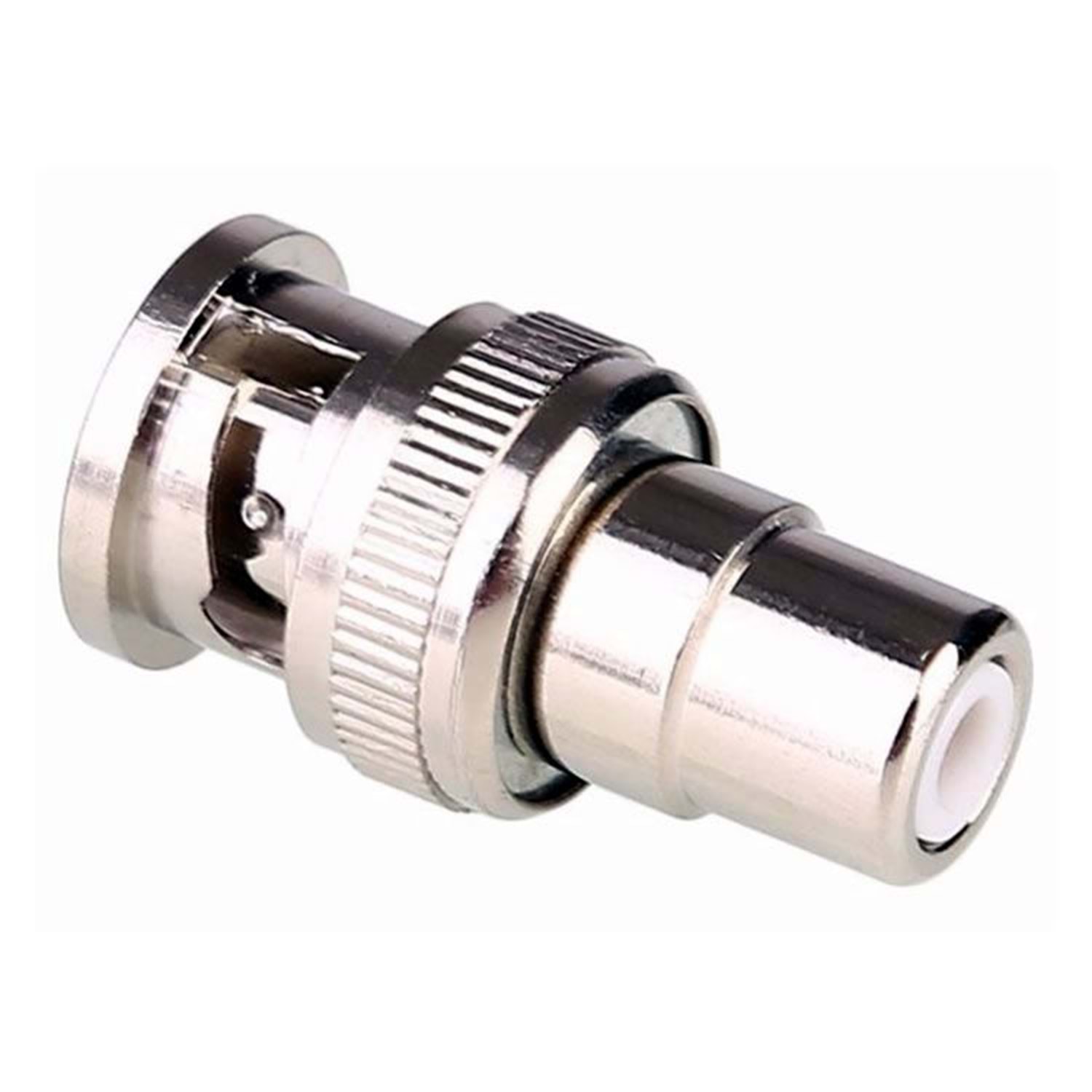

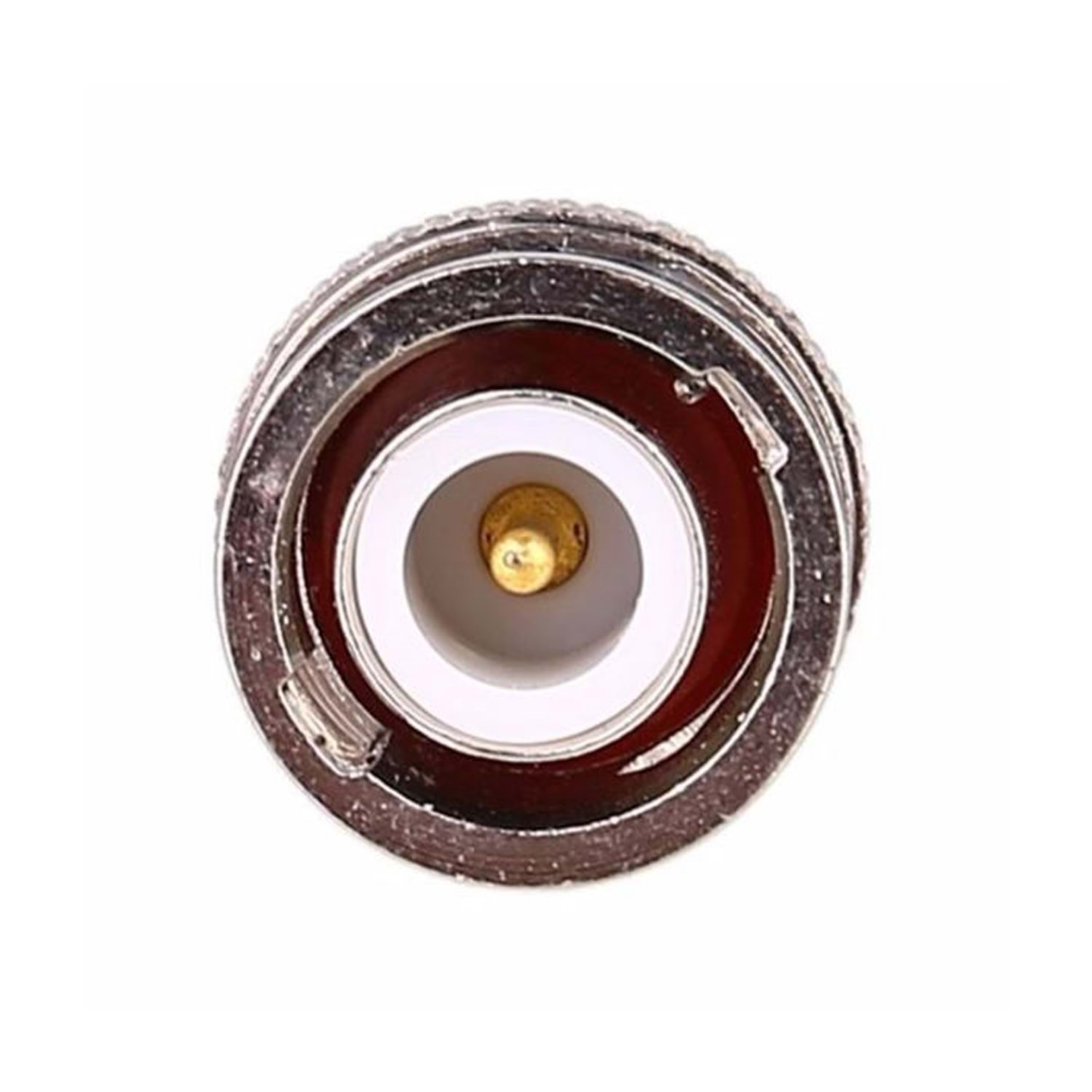

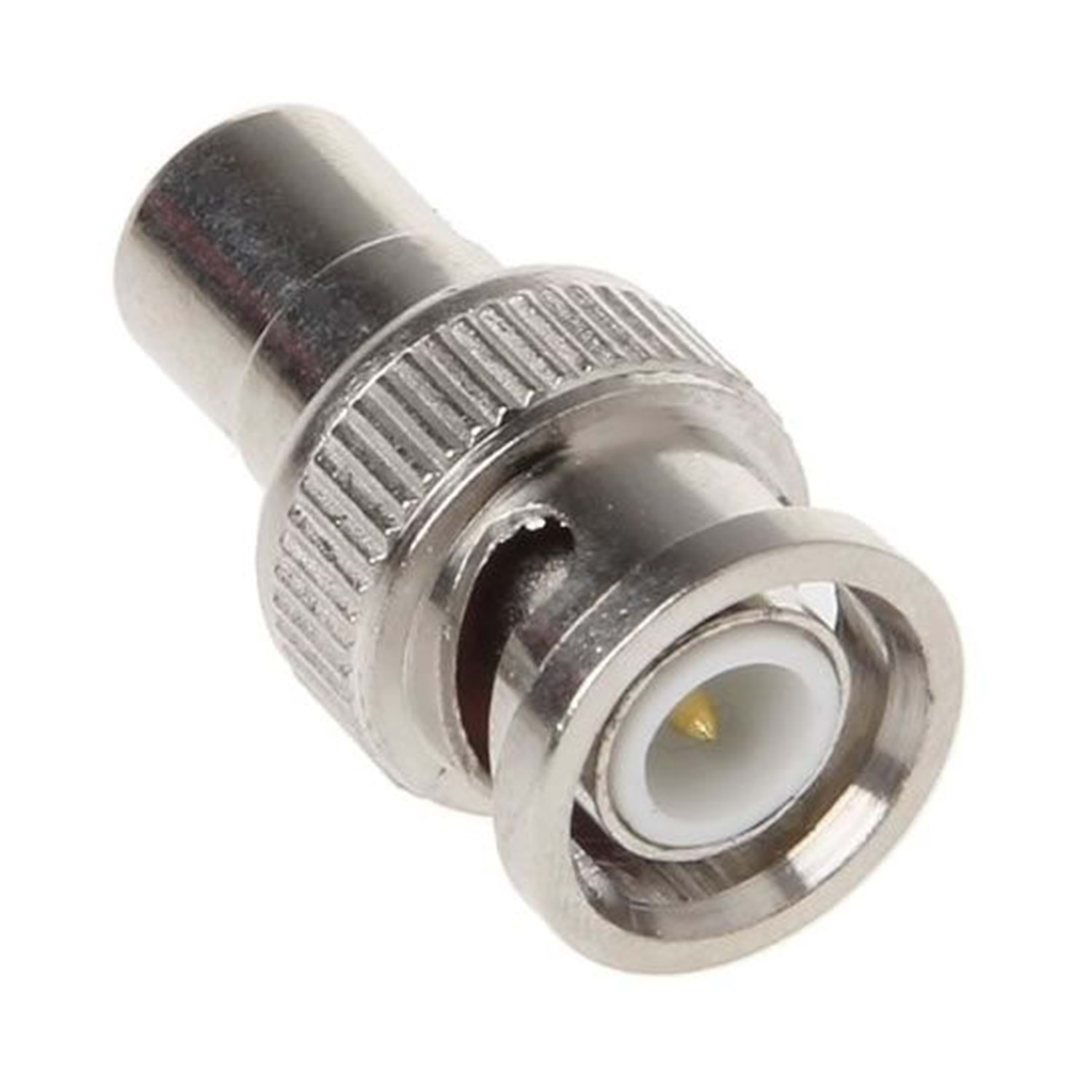

Ürün Görselleri
Görseller temsili olup üretim serisine göre yüzey kaplama tonunda küçük farklılıklar olabilir.
Piyasada Kullanılan İsimler
BNC Erkek / RCA Dişi Adaptör
BNC (E) RCA (D) Konnektör
BNC Male to RCA Female Adapter
RCA Jack (Female) to BNC Plug (Male)
CCTV BNC to RCA Converter
RCA to BNC Dönüştürücü (yön bu üründe: BNC→RCA)
TOS BNC Konnektör (piyasada böyle de anılır)
Kısa Teknik Özet
Bağlantı Tipi: BNC Erkek (male plug) → RCA Dişi (female jack)
BNC kameralı hatlar ile RCA girişli cihazlar arasında köprü.
Yapı: Tamamen metal alaşım gövde, sıkı kavrama sağlayan BNC kilit mekanizması (bayonet).
Uyumluluk: Kompozit video (CVBS), AHD/TVI/CVI gibi analog CCTV taşıyıcılarında yaygın; 75 Ω hatlarla kullanılması tavsiye edilir.
Detaylı Açıklama
BNC Erkek – RCA Dişi Adaptör, bir ucunda BNC erkek (bayonet kilitli), diğer ucunda ise RCA dişi konnektör bulunan pasif bir dönüştürücüdür. Analog CCTV sistemlerinde BNC çıkışlı kamera sinyalini RCA girişli monitör veya kayıt cihazına bağlamak için en pratik çözümdür. Sağlam metal alaşım gövde ve sıkı kavrama sağlayan kilit yapısı ile uzun süreli kullanımlarda dahi temassızlık ve gevşeme riskini azaltır.
Ürün, sinyal seviyesini elektriksel olarak dönüştürmez; format çevirimi yapmadan, aynı tipte kompozit/analog video sinyalini BNC→RCA fiziksel arayüzüne taşır. Bu sayede, ek güç veya sürücü gerektirmeden hızlı bir şekilde devreye alınabilir.
Not: Pasif bir adaptördür; SDI/HD-SDI/3G-SDI gibi yüksek bant genişlikli dijital iletimlerde ya da HDMI gibi farklı protokollerde tek başına format çevrimi sağlamaz. Bu tür uygulamalar için aktif konvertör gerekir.
Teknik Özellikler
Parametre | Değer / Açıklama |
Ürün Adı | BNC Erkek (Male) → RCA Dişi (Female) Adaptör / Konnektör |
Bağlantı Uçları | BNC Erkek (plug, bayonet kilit) → RCA Dişi (jack) |
Elektriksel Uyum | Analog kompozit video (CVBS), AHD/TVI/CVI benzeri CCTV sinyalleri; 75 Ω koaksiyel hatlarla kullanılması önerilir. |
Gövde Malzemesi | Dayanıklı metal alaşım (nikelaj görünümlü yüzey) |
Renk | Metalik Gümüş |
Yaklaşık Ağırlık | ~73 g (üretim serisine göre küçük sapmalar olabilir) |
Montaj/Çalışma | Tak-çıkar; lehim veya krimp gerektirmez. BNC tarafı kilit mekanizmalı, RCA tarafı soket tipidir. |
Kullanım Ortamı | İç ortam; standart CCTV/AV uygulamaları |
Paket İçeriği | 1× BNC Erkek → RCA Dişi Adaptör |
Tipik Uygulama | BNC uçlu kamera kablosunun RCA girişli monitör/DVR’a bağlanması |
Bağlantı Nasıl Yapılır?
BNC tarafını kamera kablosunun BNC dişi konnektörüne takın ve bayonet kilidini çevirerek sabitleyin.
RCA dişi ucu, cihazınızdaki RCA erkek video fişine takın (genellikle sarı renkli “VIDEO IN”).
Kablo güzergâhında 75 Ω CCTV koaksiyel tercih edin; ek/adaptör sayısını minimumda tutun.
Görüntüde parazit varsa topraklama/ek yerlerini kontrol edin, kablo ve konnektörlerin sıkılığını doğrulayın.
Avantajlar
Tak-çalıştır kullanım: lehim/krimp yok; sahada hız kazandırır.
Sağlam metal gövde ve kilit mekanizması ile temassızlık riskini azaltır.
Uygun maliyetli ve evrensel: çok sayıda marka/modelle uyumludur.
Pasif yapı: ek güç/cihaz gerektirmez, mobil servis çantanızda yer ve ağırlık kaplamaz.
Uyumluluk ve Dikkat Edilmesi Gerekenler
- Bu ürün pasif bir adaptördür. Sinyal standardını (ör. HDMI, SDI) dönüştürmez; yalnızca fiziksel uç dönüşümü yapar.
- Analog CCTV (CVBS, AHD/TVI/CVI) için uygundur. HD-SDI/3G-SDI gibi yüksek frekanslı dijital iletimlerde performans garanti edilmez.
- Ses uygulamalarında RCA kanal eşleştirmesine dikkat edin; ürünün amacı öncelikle video hattı içindir.
- Korozyona karşı kuru/temiz kullanım önerilir; dış ortamda ek koruma kullanın.
Çoklu adaptör-ek kullanımı zayıflama (attenuation) ve yansıma (return loss) yaratabilir; mümkünse tek adaptör yaklaşımı tercih ediniz.
Kullanım Senaryoları
CCTV Kamera → RCA Monitör
BNC çıkışlı kamera görüntüsünü RCA girişli ekranlarda izleyin.
Kayıt Cihazı Testi
Servis çantasında hızlı hat testi ve geçici kurulumlar.
Eski Cihaz Entegrasyonu
RCA girişli legacy ekipmanlarla BNC hatları buluşturma.
SEO Uyumlu Ürün Açıklaması
BNC Erkek – RCA Dişi Adaptör (BNC Male to AV RCA Female Converter), güvenlik kamerası projelerinde hızla kurulum yapmanızı sağlayan pasif bir dönüştürücüdür. Metal alaşımlı gövde, bayonet kilitli BNC mekanizması ve RCA dişi ucu ile sıkı, temiz ve stabil bir bağlantı kurar. Koaksiyel 75 Ω CCTV hatlarında düşük kayıpla çalışır; analog kompozit video (CVBS) ile AHD/TVI/CVI gibi formatlarda yaygın şekilde kullanılır.
Ürün; “BNC Erkek RCA Dişi Konnektör”, “BNC (E) RCA (D) Adaptör”, “BNC Plug to RCA Jack”, “CCTV BNC to RCA Converter” gibi farklı isimlerle de anılır. DVR/NVR testleri, monitör bağlantıları, geçici devreye alma işlemleri ve eski RCA tabanlı cihazlarla yeni nesil BNC hatların bir arada kullanılması gerektiğinde en pratik ve ekonomik çözümdür.
Tak-çıkar kolaylığının yanında, ek güç gerektirmeyen yapısı sayesinde sahada arıza tespit ve geçici görüntü alma senaryolarında teknisyenlerin vazgeçilmez aksesuarıdır.
Sıkça Sorulan Sorular (SSS)
Bu adaptör sinyali dönüştürür mü? (HDMI/SDI vb.)
Hayır. Bu ürün pasif bir fiziksel uç dönüştürücüdür. HDMI, SDI, DisplayPort gibi farklı protokollere dönüşüm yapmaz. Bu tip ihtiyaçlar için aktif konvertör gerekir.
Hangi koaksiyel kablo ile kullanmalıyım?
CCTV uygulamalarında 75 Ω (RG59, RG6 CCTV sınıfı) koaksiyel kablo tavsiye edilir. Ek/bağlantı sayısını az tutmak sinyal kalitesini artırır.
Ses için kullanılabilir mi?
RCA ses bağlantılarında mekanik olarak kullanılabilir; ancak ürünün ana amacı video hattıdır. Kanal eşleşmesi ve topraklama kurallarına dikkat edilmelidir.
Paket içeriği nedir?
Standart paket: 1× BNC Erkek → RCA Dişi Adaptör.
Bağlantı Örneği

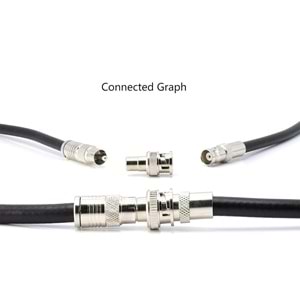

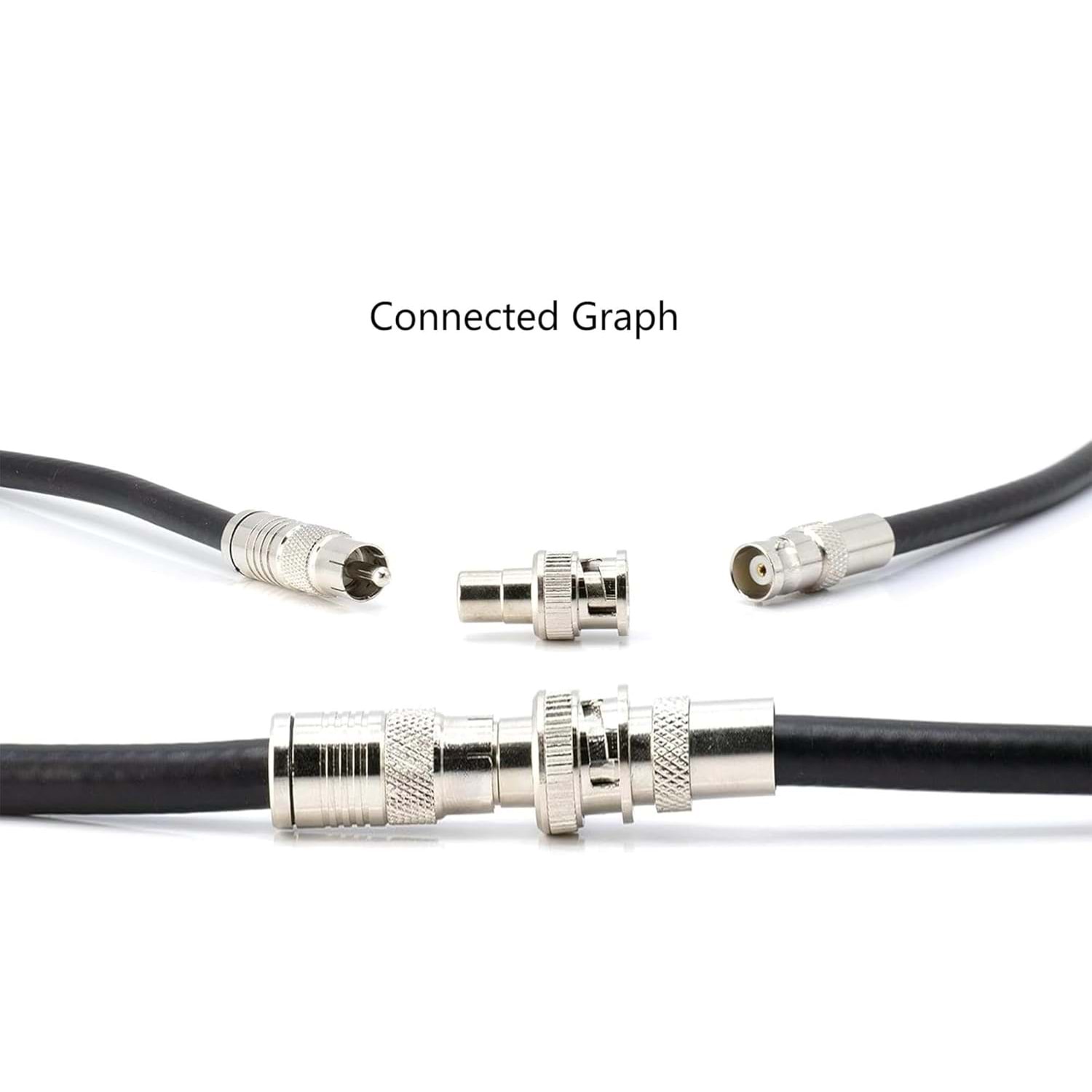

Aşağıdaki görsel, BNC uçlu koaksiyel kablonun adaptör üzerinden RCA erkek uca takılışını gösterir.
