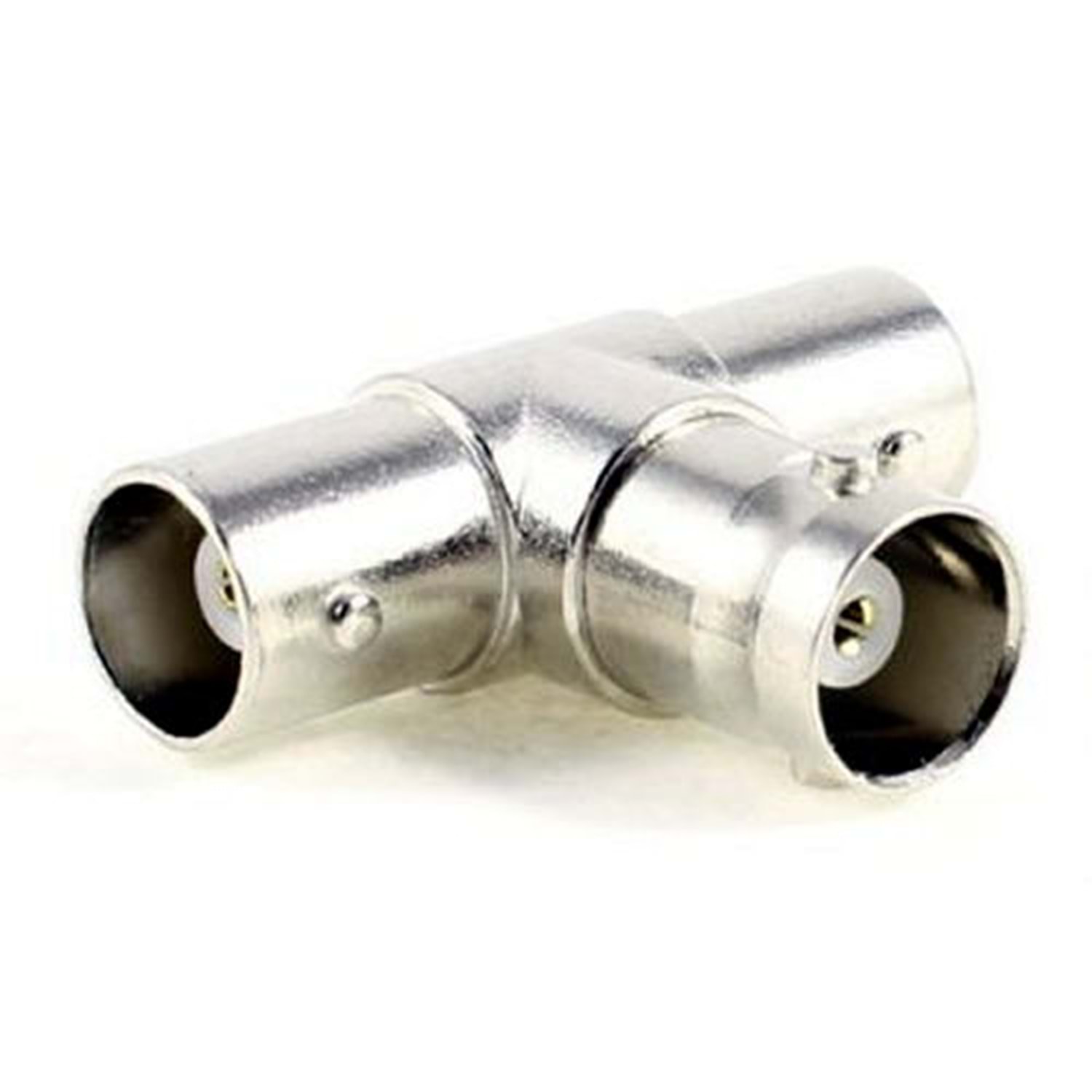

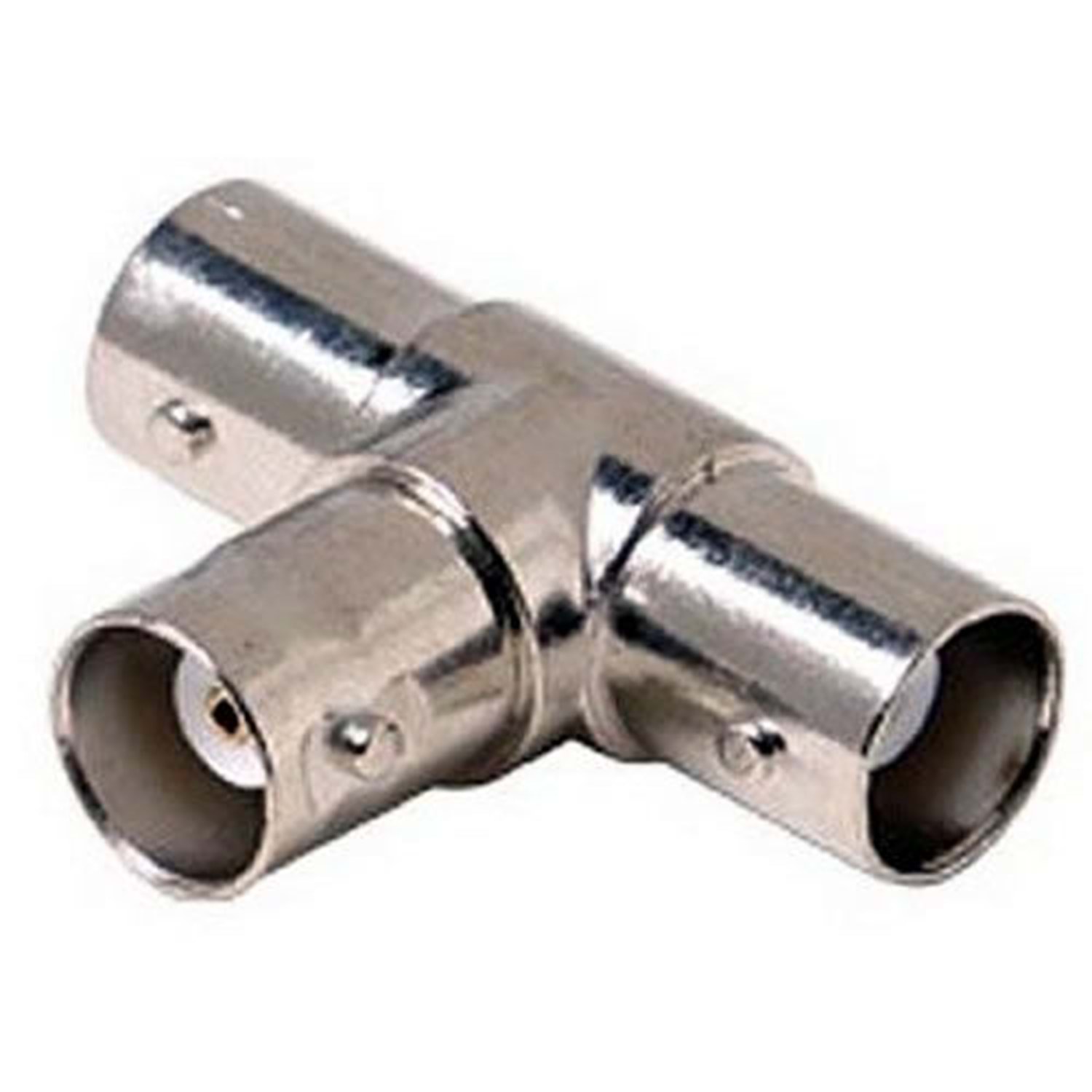

1. BNC T Konnektör Nedir?
BNC T Konnektör, adından da anlaşılacağı üzere “T” şeklinde tasarlanmış bir BNC adaptörüdür. Ortasında bir adet BNC erkek (Male), yan kollarında ise iki adet BNC dişi (Female) port bulunur. Bu yapı sayesinde tek bir sinyal hattı iki farklı cihaza bölünebilir veya iki sinyal bir noktada birleştirilebilir. Elektronik, CCTV güvenlik sistemleri, test ölçüm cihazları ve RF (Radio Frequency) uygulamalarında sıklıkla kullanılır.
- BNC: Bayonet Neill–Concelman konnektörün kısaltmasıdır. 75 ohm veya 50 ohm empedanslı versiyonları bulunur.
- T Yapısı: Hem dağıtıcı hem de birleştirici işlev görür.
2. Teknik Özellikleri
- Bağlantı Türü: BNC Female – BNC Male – BNC Female
- Empedans: 50 Ω (RF ve ölçüm cihazları için) veya 75 Ω (CCTV ve video sistemleri için)
- Frekans Bandı: Genellikle 0 – 2 GHz (RF uygulamalarında)
- Gövde Malzemesi: Nikel kaplama pirinç, bazen paslanmaz çelik
- İletken Malzeme: Altın kaplama veya gümüş kaplama pirinç pin
3. Kullanım Alanları
CCTV kamera sistemlerinde sinyal bölme, osiloskop ve sinyal jeneratör bağlantılarında, test ve ölçüm cihazlarında paralel bağlantı ve RF sistemlerinde düşük kayıplı bağlantı gibi geniş bir yelpazede kullanılır.
4. Kullanım Senaryoları
CCTV Kamera Sistemleri
Bir kamera sinyalini aynı anda hem DVR’a hem de monitöre göndermek için kullanılır. BNC T konnektör, “Y-splitter” mantığında çalışır.
Test ve Ölçüm Cihazları
Osiloskop probu ile sinyal jeneratörü aynı sinyal hattına bağlanabilir. Sinyalin farklı cihazlarda eş zamanlı izlenmesine imkân tanır.
RF ve Laboratuvar Çalışmaları
Anten sinyalini birden fazla analiz cihazına yönlendirmek için kullanılır. RF bölücülere alternatif basit bir çözüm sunar.
5. Avantajları
- Tak-çalıştır yapısı ile kolay kullanım
- Sıkı bayonet kilit mekanizması ile sağlam bağlantı
- Küçük boyutlu ve ekonomik çözüm
- CCTV ve laboratuvar ortamlarında hızlı entegrasyon
6. Dikkat Edilmesi Gereken Noktalar
- Sinyal kaybı yaşanabilir (özellikle uzun kablolarda).
- Pasif bir bölücüdür, aktif sinyal amplifikasyonu yapmaz.
- CCTV’de 75 Ω empedanslı modeller tercih edilmelidir.
- Empedans uyumuna dikkat edilmezse yansıma oluşabilir.
7. Alternatif İsimlendirmeler
Bu ürün piyasada farklı isimlerle de anılır: BNC T Konnektör, BNC T Adaptör, BNC T Splitter, BNC T (F-M-F) Konnektör, BNC Female – Male – Female T.
Sonuç
BNC T Konnektör (F-M-F), güvenlik kamera sistemlerinden laboratuvar çalışmalarına kadar geniş kullanım alanına sahip, pratik ve düşük maliyetli bir bağlantı ekipmanıdır. Özellikle CCTV uygulamalarında kameradan gelen görüntünün aynı anda hem kayıt cihazına hem de monitöre iletilmesi için vazgeçilmezdir. Ancak kullanımda sinyal kaybı ihtimali göz önünde bulundurulmalı ve doğru empedans seçimi yapılmalıdır.
BNC T Konnektör: Sinyal Bölme ve CCTV Sistemleri İçin SEO Rehberi
BNC T Konnektör (F-M-F), özellikle CCTV güvenlik sistemleri, video prodüksiyonu ve test laboratuvarları gibi alanlarda sinyal yönetimini kolaylaştıran kritik bir bileşendir. "BNC sinyal bölücü" veya "T tipi BNC adaptör" olarak da bilinen bu küçük ama işlevsel parça, tek bir video veya RF sinyalini iki farklı hedefe aynı anda göndermenize olanak tanır. Bu özellik, bir güvenlik kamerasından gelen görüntüyü hem bir kayıt cihazına (DVR) hem de canlı izleme için bir monitöre aktarmak gibi yaygın senaryolarda hayati önem taşır.
Doğru Empedans Seçiminin Önemi: 50 Ohm vs. 75 Ohm
BNC konnektör arayışında olan kullanıcıların dikkat etmesi gereken en önemli teknik detay empedans değeridir. Piyasada temel olarak iki tür BNC konnektör bulunur: 50 Ohm ve 75 Ohm. 75 Ohm'luk BNC T konnektörler, özellikle analog ve dijital video sinyalleri için standarttır ve CCTV, yayın stüdyoları gibi video uygulamaları için tercih edilmelidir. 50 Ohm'luk konnektörler ise genellikle RF (Radyo Frekansı) sinyal iletimi, veri ağları ve test ekipmanlarında kullanılır. Yanlış empedans değerine sahip bir konnektör kullanmak, sinyal yansımalarına (reflection) ve görüntü kalitesinde bozulmalara neden olabilir. Bu nedenle "75 Ohm BNC T splitter" gibi spesifik anahtar kelimelerle arama yapmak, doğru ürünü bulmanızı sağlar.
Pratik Kullanım ve Montaj Kolaylığı
BNC T konnektörün en büyük avantajlarından biri, montajının son derece basit olmasıdır. Bayonet (süngü) kilit mekanizması sayesinde, kabloları bağlamak için sadece itip çevirmek yeterlidir. Bu tak-çalıştır yapısı, sahada hızlı ve güvenilir bağlantılar kurmayı gerektiren profesyoneller için büyük kolaylık sağlar. "BNC T adaptör nasıl kullanılır" sorusunun cevabı oldukça basittir: Erkek BNC ucu sinyal kaynağına (örneğin kamera çıkışına) takılır, iki dişi BNC ucu ise sinyalin gönderileceği cihazlara (DVR, monitör vb.) giden koaksiyel kablolara bağlanır. Bu pratik çözüm, karmaşık ve pahalı sinyal dağıtım amplifikatörlerine ihtiyaç duymadan basit sinyal bölme işlemlerini mümkün kılar.
