POE-B1210 ACTIVE POE SPLITTER 48V TO 12VOLT 802.3AF/AT POESIZ IP KAMERA İÇİN

Henüz Değerlendirilmemiş

$7,00 (297,15 TL) +KDV
$8,40 (356,58 TL)

KDV : %20

- +

Barkodu

: POE-B1210

Stok Kodu

: 2331

Stok Miktarı

: Stokta Var

Markası

: Opax

Garanti

: 2 Yıl

Active PoE Splitter • 48V→12V DC / 2A • IEEE 802.3af/at

POE-B1210 Active PoE Splitter — 48V PoE’den 12V/2A Güç, 10/100 Mbps Veri

POE-B1210; PoE destekli bir hat üzerinden gelen 44–57 VDC gücü güvenli biçimde algılayıp 12 V DC’ye dönüştürürken veriyi ayrı çıkıştan geçirerek PoE’siz 12 V cihazları sahada tek UTP kablosu ile beslemenizi sağlar. IP kameralar, küçük ağ cihazları ve IoT geçitleri için tak-çalıştır çözümdür; izole DC-DC tasarım (yaklaşık 2.5 kV), A/B pin uyumluluğu ve 802.3af/at sınıflarıyla profesyonel kurulumlara uygundur.

Güç: 12V DC, 2A (max ~24 W)
(at ile hedef; af’ta tipik ~10–13 W)

Veri: 10/100 Mbps RJ45 (erkek)

Standart: IEEE 802.3af/at PD algılama & sınıflandırma

İzolasyon: İzole dönüştürücü (~2.5 kV)

Ürün özeti

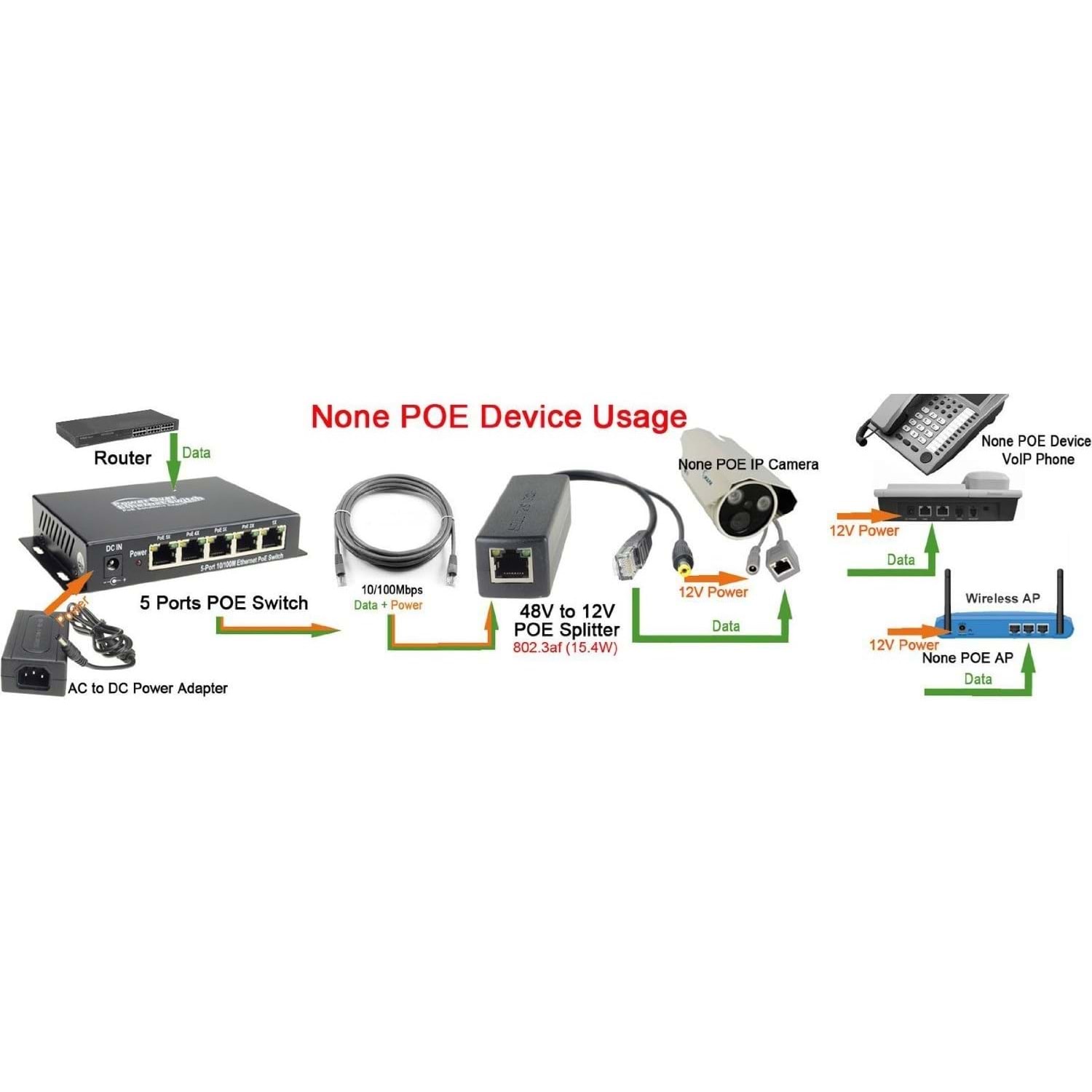

POE-B1210, PoE kaynaktan (switch/enjektör) gelen güç ve veriyi ayırır: veri RJ45 erkek ile cihaza gider, güç 5.5×2.1 mm DC fişle 12 V olarak sunulur. Böylece sahada priz/adapter ihtiyacı kalkar, tek kabloyla kamera + güç sağlanır. Gigabit istemeyen (100 Mbps uyumlu) senaryolarda en pratik çözümlerden biridir.

İpucu: Gece IR LED’leri devreye giren kameralar anlık akım artışı ister. Böyle durumlarda 802.3at bir PSE ile 12 V / 2 A hedefini kullanmak güvenli olur.

Nerede fark yaratır?

PoE’siz IP kameralar: Adaptör/priz derdi olmadan tek UTP ile kurulum.
12 V küçük ağ cihazları: Mini router/bridge, IoT ağ geçidi gibi cihazlar.
Şantiye & retrofit: Elektrik tesisatı kısıtlı yerlerde hızlı devreye alma.
Dağınık topolojiler: Tek PSE’den çok noktaya dağıtım yapacağın senaryolarda “PoE→12V” dönüşüm düğümü.

Not: Splitter, Ethernet portunda PoE çıkış üretmez; güç yalnızca DC jak üzerinden verilir.

Çalışma mantığı (PD algılama, A/B pin desteği, 10/100 veri)

PD Algılama & Sınıflandırma: PoE anahtar önce düşük voltaj “imza” ölçümü ile PD’yi doğrular, ardından sınıflandırır ve gücü yükseltir. POE-B1210 bu süreci desteklediği için yanlış bağlantıda hatta sürekli 48 V çıkışı basılmaz.

Alternatif A/B: Güç pinleri hem 1/2(+),3/6(–) hem de 4/5(+),7/8(–) şemasında uyumludur. Böylece end-span PoE switch ve mid-span enjektörlerle çalışır.

Veri Hızı: Splitter tarafında veri 2 çift üzerinden 10/100 Mbps taşınır. 1080p akışlar için 100 Mbps fazlasıyla yeterlidir; yalnızca kesin Gigabit şartı olan cihazlarla uyumsuz kabul edilmelidir.

PoE hattındaki 44–57 VDC → izole DC-DC dönüştürücü → 12V DC (2A hedef). İzolasyon, toprağa ve olası fark gerilimlerine karşı güven düzeyini artırır.

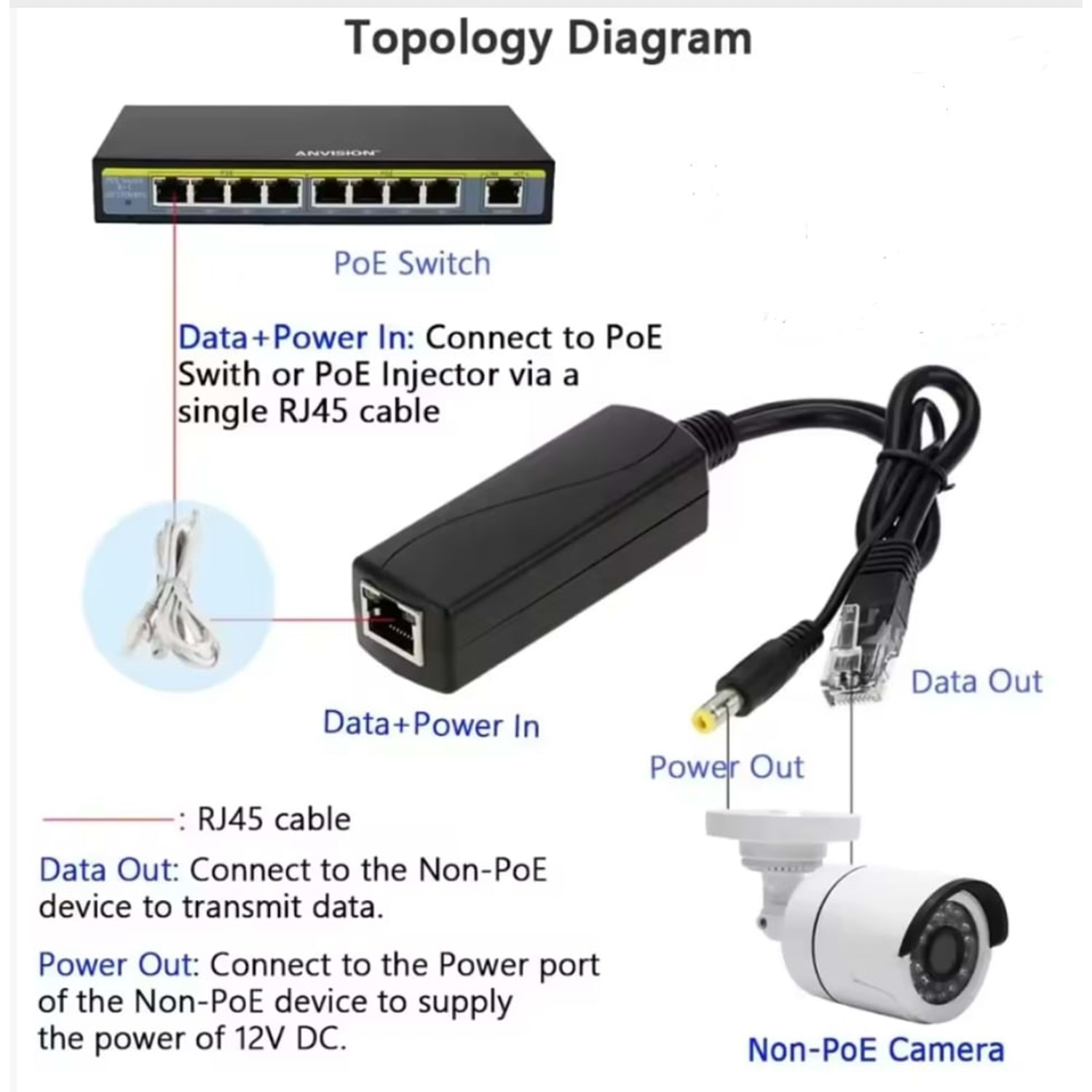

Hızlı kurulum (tak-çalıştır)

PoE girişini bağlayın

PoE switch/enjektörden gelen RJ45 hattı splitter’ın RJ45 dişi girişine takın.

Veriyi cihaza verin

Splitter’ın RJ45 erkek ucunu kameranın/cihazın Ethernet portuna bağlayın.

Gücü 12 V verin

5.5×2.1 mm DC fişi cihazın 12 V güç girişine takın, PSE portunu etkinleştirin.

Test & doğrulama: Kamera arayüzüne erişip görüntüyü ve gece IR geçişini doğrulayın; IR açıldığında kararlılık, gerçek güç bütçesi için önemli göstergedir.

Güç bütçesi ve mesafe ipuçları

Senaryo	PSE sınıfı	PD tarafına tipik ulaşan güç	12 V tarafta güvenli akım	Not
Standart ofis kamera (gündüz ağırlıklı)	802.3af	~12.95 W	~0.8–1.1 A	IR açıldığında tepe akım artabilir; af sınırına yaklaşırsa reset riski doğar.
IR güçlü gece görüş, motorize lens	802.3at	~25.5 W	~1.6–2.0 A	12 V / 2 A hedef için at önerilir.
IoT geçidi / mini yönlendirici	af veya at	cihaza göre	~0.3–0.9 A	Tüketim etiketi/dokümanı mutlaka kontrol edilmeli.

Kablo ve mesafe: Ethernet standardı 100 m’dir. PoE’de uzun mesafede gerilim düşümü artar; 23/24 AWG, saf bakır kablo kullanın. Ek, ek-kutu ve paslı RJ45 uçlar düşüşü büyütür.

Sınırlar: POE-B1210’un Ethernet çıkışı 10/100 Mbps’tir; kesin Gigabit isteyen cihazlarla uyumsuz kabul edilmelidir. Güç çıkışı yalnızca 12 V DC jak üzerindendir; Ethernet portu PoE çıkış vermez.

Uyumluluk

Standart

IEEE 802.3af/at (PD), “unsolicited 48 V” toleransı ile pasif 48 V enjektörlerde de çalışabilir, ancak af/at PSE tercih edilir.

Pinleme

Alternative-A ve Alternative-B güç pinleri desteklenir (end-span / mid-span uyumu).

Veri

10/100 Mbps. Kamera/cihaz 100 Mbps ile stabil olmalıdır.

Çıkış

12 V DC, 5.5×2.1 mm fiş; hedef akım 2 A (PSE ve hat koşullarına bağlı).

Öne çıkan faydalar

Tek UTP ile veri + güç; sahada priz/adaptör ihtiyacını ortadan kaldırır.
Aktif PoE algılama & izolasyon ile daha güvenli topoloji.
12 V / 2 A hedef (802.3at ile), IR tepe akımlarında kararlılık.
Kompakt gövde, tak-çalıştır devreye alma; retrofit projelerde hız.

1080p gözetim senaryolarının çok büyük kısmı 100 Mbps’de rahatlıkla çalışır; bant genişliği toplama noktasında optimize edilir.

Teknik özellikler (özet tablo)

Standart	IEEE 802.3af/at PD algılama & sınıflandırma; 48 V pasif toleransı
Giriş	PoE 44–57 VDC
Çıkış	12 V DC, 2 A (max ~24 W hedef)
Veri hızı	10/100 Mbps (RJ45 erkek)
Bağlantı	RJ45 dişi (PoE in), RJ45 erkek (data out), 5.5×2.1 mm DC (12 V out)
İzolasyon	İzole dönüştürücü (yakl. 2.5 kV)
Pin desteği	Alternative-A ve Alternative-B
Ölçüler / Ağırlık	Yaklaşık 80 × 27 × 22 mm / ~55 g
Kullanım	İç ortam önerilir; dış ortamda IP kutusu ile muhafaza
Renk	Siyah

Dış ortam notu: Ürün gövdesi kendi başına IP-rated değildir; yağmur/yoğuşmaya karşı ek muhafaza tercih edilmelidir.

Tipik kullanım senaryoları (detaylı)

PoE’siz 12 V IP kamera: Tek kabloyla veri + güç; IR geçişlerinde at ile 2 A hedefi.
Mini Wi-Fi bridge / travel router: 12 V beslemeli ufak yönlendiriciler için saha elektriği gerektirmez.
IoT geçitleri ve sensör hub’ları: Kabin içi tertipli ve güvenli güç çözümü.
Geçici kurulumlar (fuar, şantiye, etkinlik): Hızlı, kablo-düzenli devreye alma.

Proje tasarımında hat uzunluğu, kablo kesiti, konektör kalitesi ve IR tepe akımı birlikte değerlendirilmelidir.

Gelişmiş tasarım ipuçları

IR tepe akımı için baştan plan: Kameranın “maks.” tüketim değerini dikkate alın; 802.3at PSE kullanarak 12 V/2 A hedefini sağlayın.
Konnektör kalitesi: Krone & RJ45 uçların oksitsiz, düzgün krimp edilmesi sahada voltaj düşümünü azaltır.
Kablolama standardı: T568B düzenine sadık kalmak, çapraz/karışık uçları önler.
Topraklama & parazit: Metal kabinlerde cihazı plastik standoff ile şaseye temas olmadan sabitleyin; izolasyonun faydası böyle artar.
Dış ortam: IP65+ kutu, UV dayanımlı kablo rakoru ve yoğuşma için küçük bir havalandırma/kurutucu poşet kullanın.

Gigabit gereksinimi varsa bu splitter doğru ürün değildir; 10/100 veri tasarımı gereği 1000Base-T desteklenmez.

Arıza giderme (troubleshooting)

Belirti	Muhtemel neden	Çözüm
Kamera açılıyor, gece IR’de reset	PSE af; IR tepe akımı yetmiyor	802.3at PSE’ye geçin; kablo/ek kayıplarını azaltın
Hiç güç yok	PD algılama başarısız; pasif olmayan port	af/at uyumlu PoE porta geçin; kabloyu ve pinlemeyi kontrol edin
Görüntü donuyor	Zayıf krimp/ek; EMI; 100 m sınırına yakın	Uçları yeniden krimpleyin; hat uzunluğunu kısaltın; kablo kalitesini yükseltin
Isınma hissediliyor	Yüksek akım ve/veya sıcak ortam	Havalandırmalı montaj yapın; yükü dengeleyin (güç tüketimini doğrulayın)
Gigabit cihaz bağladım, çalışmıyor	10/100 tasarım sınırlaması	100 Mbps’e düşerek kullanın veya Gigabit gereksinimini kaldırın

Güvenlik

Sıcaklık & havalandırma: Kapalı dolaplarda hava sirkülasyonu sağlayın.
ESD/EMI: Statik boşalmalara karşı, kablo yönetimini düzgün yapın.
Su/nem: Dış ortamda mutlaka IP kutu ve contalı rakor kullanın.

Bakım & işletim

Yılda en az bir kez RJ45 uçları ve DC fişi oksidasyon için gözden geçirin.
Akşam/IR geçiş anlarında kaydedici tarafı izleyerek akım tepe etkilerini kontrol edin.
Firmware’li PoE switch kullanıyorsanız port güç sınıflandırması ve LLDP-MED ayarlarını doğrulayın.

Satın alma & proje seçim kriterleri

PSE gücü: Projenizdeki en ağır yük (IR tepe) için 802.3at bütçesi planlayın.
Kamera datasheet’i: Max tüketim değerini esas alın; sadece ortalama değil.
Kablo standardı: Saf bakır, 23/24 AWG, katı iletken önerilir; CCA kaçının.
Çevre koşulları: Dış ortam ise IP kutu + yoğuşma önlemi planlayın.
Servis erişimi: Kutu içinde kablo payı ve sökülebilirlik bırakın.

Bu kriterlere göre seçilen POE-B1210, özellikle PoE’siz 12 V kameraları tek kabloyla beslemede sahada en temiz çözümü sunar.

Sık Sorulan Sorular (SSS)

POE-B1210 kameramı “PoE kamera” yapar mı?

Hayır. Ethernet portu yalnızca veri taşır; güç 12 V DC jak üzerinden verilir. Ancak sahada priz/adaptör ihtiyacını ortadan kaldırır; tek kabloyla veri + güç sağlar.

12 V / 2 A çıkışı her koşulda alır mıyım?

802.3at PSE ile hedeflenir. 802.3af’ta PD’ye ulaşan güç ~12.95 W civarındadır ve güvenli akım değeri genelde ~0.8–1.1 A bandında kalır. IR tepe akımı için at önerilir.

Gigabit (1000 Mbps) kamera ile kullanabilir miyim?

Splitter veri tarafında 10/100 Mbps destekler. Kamera 100 Mbps’e düşerek çalışabilir; ancak kesin Gigabit zorunlu cihazlarla uyumlu değildir.

48 V pasif PoE enjektörlerle çalışır mı?

Evet, 48 V pasif enjektörleri tolere eder (“unsolicited 48 V”). Ancak algılama/koruma avantajları için 802.3af/at PSE tavsiye edilir.

IR açıldığında cihaz kapanıyor; neden?

IR LED’ler devreye girince anlık akım artar. 802.3af limiti yetmeyebilir. 802.3at PSE’ye geçin; kablo/ek kalitesini ve kamera tüketimini doğrulayın.

12 V dışındaki cihazları besleyebilir miyim?

POE-B1210’un çıkışı sabit 12 V DC içindir. 5 V/9 V gibi gerilimler gerekirse farklı bir dönüştürücü/splitter seçmelisiniz.

Veri hızım 100 Mbps’e düşünce görüntü kalitem etkilenir mi?

1080p akışlar için 100 Mbps çoğu senaryoda fazlasıyla yeterlidir. Bitrate’i NVR/kamera tarafında uygun seçerseniz kalite korunur.

Kablo uzunluğu 100 m’yi geçerse ne olur?

Ethernet standardı 100 m önerir. Daha uzun koşullarda gerilim düşümü ve paket hatası artar. Repeater/ek PSE/kalın kesit kablo ile plan yapılmalıdır.

Splitter neden izole dönüştürücü kullanır?

İzolasyon, hat ile cihaz arasındaki potansiyel farkların etkisini azaltır; güvenlik ve parazit bağışıklığını artırır.

PoE çıkış üretir mi, başka bir cihazı da PoE ile besleyebilir miyim?

Hayır. POE-B1210 Ethernet portundan PoE çıkış üretmez; güç yalnızca 12 V DC jak üzerindendir.

DC jak ölçüsü nedir, uyum için neye bakmalıyım?

5.5 × 2.1 mm erkek DC fiş; cihazınızın aynı ölçüde dişi girişi olmalıdır. Kutu içerik kablo uzunluğuna da dikkat edin.

PSE portunda “power limit” uyarısı alıyorum; normal mi?

IR geçişinde tepe akım sınırı tetiklenebilir. PSE portunu Class 4 (at) olarak ayarlayın ve kablo/ek kayıplarını azaltın.

Neden bazı kurulumlarda pasif 48 V enjektör sorun çıkarır?

Pasif enjektörler algılama yapmadan voltaj basar. Hatalı klemens/pinleme ile risk doğabilir. Uyumlu af/at PSE tercih edilir.

12 V’ta akım dalgalanıyor, görüntü titriyor; sebebi?

Zayıf krimp, oksitli uç veya hat sonuna eklenmiş kalitesiz ekler voltaj düşürür. Kablolamayı yenileyip tekrar test edin.

Kameram 24 V istiyor; bu ürünle olur mu?

Hayır. POE-B1210 yalnızca 12 V DC verir. 24 V isteyen cihazlar için farklı model gerekir.

Bu splitter ile birlikte PoE extender da kullanabilir miyim?

Bazı topolojilerde evet; ancak her ek aktif bileşen hat kayıplarını ve karmaşıklığı artırır. Güç bütçesini yeniden hesaplayın.

Kutu içeriğinde neler var, kablo uzunluğu ne kadar?

Standart içerik: POE-B1210 gövde, kısa RJ45 erkek veri kablosu entegre/bağlı, 12 V DC çıkış kablosu. Versiyona göre DC kablo uzunluğu değişebilir.

Dış ortamda kullanmak istiyorum; nelere dikkat etmeliyim?

IP65+ kutu, UV dayanımlı rakor, yoğuşma önleyici, suya karşı kablo girişleri aşağı baktırma gibi önlemler alın.

PoE switchimde LLDP-MED açık; etkiler mi?

Bazı switch’ler güç sınıfını LLDP ile müzakere eder. PD algılamayı geçtikten sonra port gücünü Class 4 seviyesinde sabitlemek faydalıdır.

Aynı PSE portuna başka cihaz daha bağlayabilir miyim (T-adapter vs.)?

Tavsiye edilmez. Güç ve veri bölüşümü protokolü bozulur; port aşırı yük riski doğar.

12 V kablosunu uzatabilir miyim?

Kısa mesafede kalın kesit uzatma yapılabilir; ancak DC tarafta düşüm daha belirgindir. Mümkünse splitter’ı cihaza yakın konumlandırın.

NVR tarafında hangi ayarlar kritik?

Bitrate, GOP, çözünürlük ve VBR/CBR seçimleri hat koşullarına göre optimize edilmelidir. 100 Mbps hatı doldurmayacak, dengeli profiller önerilir.

Özet

POE-B1210, 48 V PoE kaynaktan aldığı gücü güvenle 12 V DC’ye dönüştürüp veriyi 10/100 Mbps ile geçirerek, PoE’siz 12 V cihazları tek kabloyla pratik ve temiz şekilde çalıştırmanızı sağlar. 802.3at PSE ile 12 V/2 A hedefini yakalayıp IR tepe akımlarını güvence altına alır; izolasyon, A/B pin uyumu ve kompakt gövde ile profesyonel kurulumlarda yüksek stabilite verir.

Kısa reçete: af = hafif yük, at = ağır/IR’lı yük; saf bakır kablo, temiz krimp, 100 m sınırını aşmayın.
