Yıldırım / Aşırı Gerilim Koruması

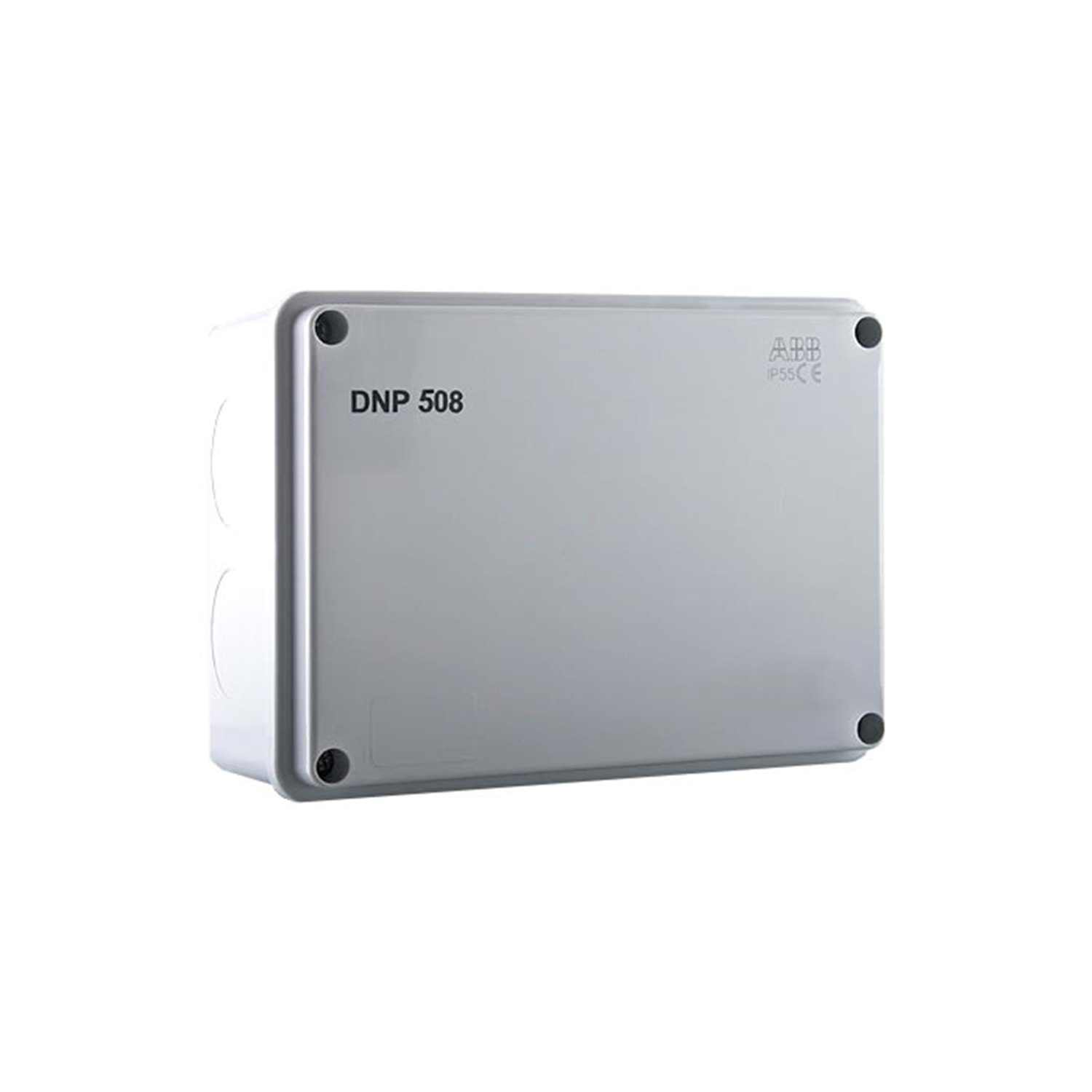

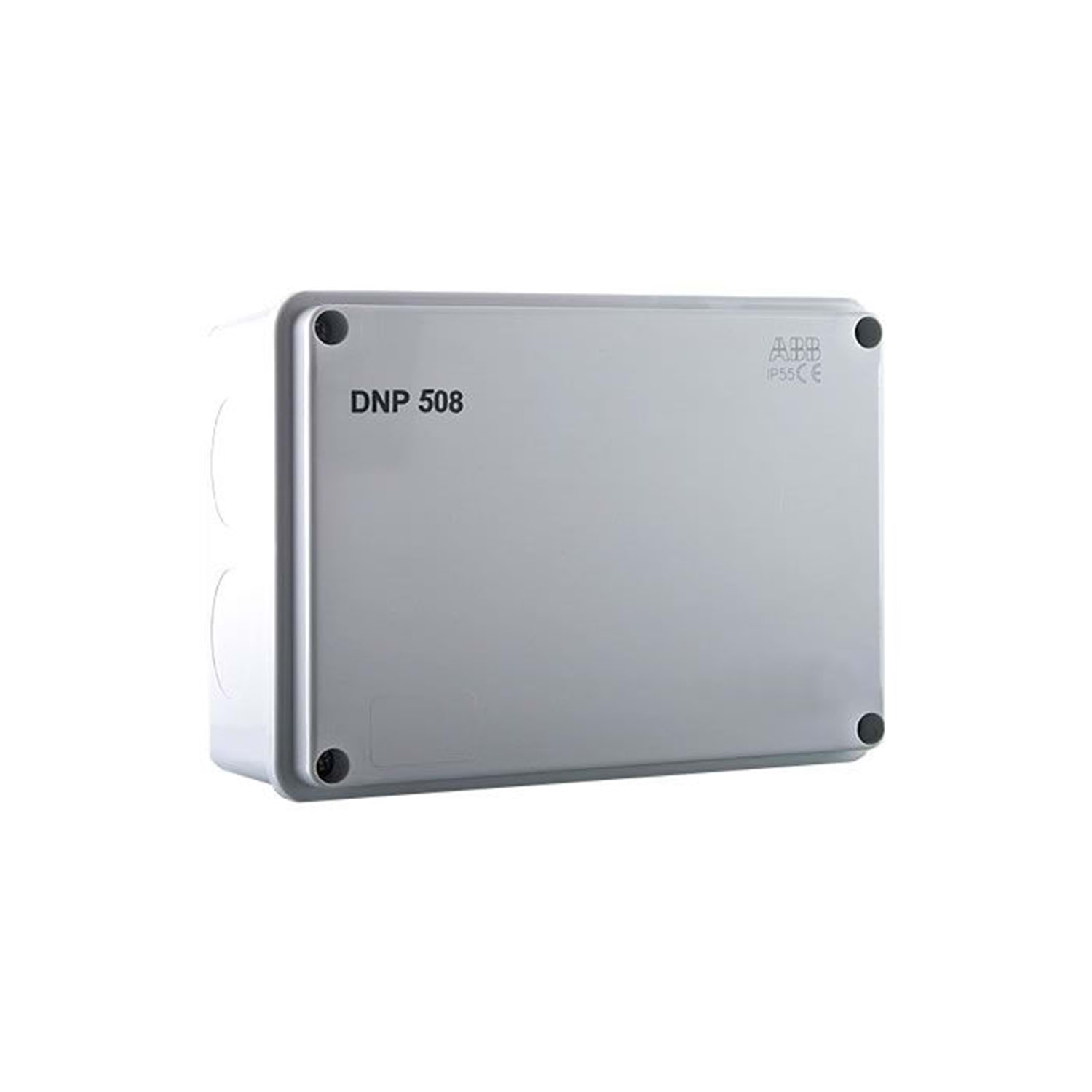

UniPOS DNP508 & DNP5082 — Yüksek Voltaj (Yıldırım) Koruma Modülleri
Yanıt süresi 1 ns 8/20 µs darbe — 20 kA -10°C ~ +60°C %92 @ 40°C Nemi tolere eder
Bu modül nedir?
DNP508 ve DNP5082, yıldırımın oluşturduğu elektromanyetik darbe (LEMP) ve şebeke kaynaklı geçici aşırı gerilimlere karşı yangın alarm hatlarını ve kontrol panellerini koruyan aşırı gerilim koruma (SPD) üniteleridir. Ürün iki versiyondur: DNP508 konvansiyonel hatlar; DNP5082 ise UniPOS IFS7002 adresli çevrimleri için tasarlanmıştır.
Ne işe yarar?
Yıldırım darbelerinde hat ve panel uçlarındaki gerilimi güvenli seviyeye sınırlar; böylece panel giriş kartları, loop sürücüleri ve bağlı saha cihazları zarar görmekten korunur. DNP508: hat tepe gerilimi ~150/180 V, panel terminalleri ~46 V; DNP5082: sinyal ~72 V / güç ~53 V seviyelerine kısıtlama.
Teknik Özellikler (Özet)
| Parametre | DNP508 (Konvansiyonel) | DNP5082 (IFS7002 Adresli) |
|---|
| Nominal gerilim | 28 V DC | 33 V DC (Sinyal Loop) / 28 V DC (Güç Loop) |
| Maks. akım darbesi (IS 8/20) | 20 kA |
| Yanıt süresi | 1 ns |
| Maks. sonuç gerilimi (IS 8/20) | 45.7 V | 72.2 V (Sinyal) / 53.3 V (Güç) |
| Çalışma sıcaklığı | -10°C … +60°C |
| Depolama sıcaklığı | -40°C … +70°C |
| Bağıl nem (40°C) | %92 (±3) |
| IP koruma sınıfı | IP40 |
| Boyutlar / Ağırlık | 162 × 120 × 72 mm / ~0.3 kg |
Değerler üretici kılavuzuna göre özetlenmiştir.
Hangi panelleri destekler?
- DNP508: UniPOS’un konvansiyonel panellerinin hat girişleri için.
- DNP5082: UniPOS IFS7002 ailesinin adresli loop girişlerinin korunması için.
Kurulumda panel & loop topolojisine göre uygun versiyon seçilmelidir.
Nasıl çalışır? (Basitleştirilmiş)
SPD yapısı, çok hızlı anahtarlama elemanlarıyla (ns mertebesinde) transient darbe enerjisini toprağa boşaltır, hattın/panelin maruz kaldığı tepe gerilimini sınırlar. 8/20 µs dalga şeklindeki 20 kA’lik darbelere dayanım ile test edilmiştir.
Nerelerde kullanılır?
Binalar arası loop/hat geçen kampüsler Dış ortam cihazı (harici siren, beam, istasyon) bulunan tesisler Hat güzergâhı açık alan/çatıya çıkan uygulamalar Yıldırım yoğunluğu yüksek bölgeler
Genellikle panel yakınında veya hat/loop’un bina dışına çıktığı noktaya yakın konumlandırılır.
Montaj ve bağlantı (özet adımlar)
- Tabanı dübelle duvara sabitleyin, kapağı sökün.
- Hat/loop uçlarını modül üzerindeki
FD (+/-) terminallerine, panel terminallerini FS (+/-) uçlarına bağlayın. - İletken kesitleri: Hat/loop: 0.8–2.5 mm²; Topraklama: 1.5–2.5 mm².
- Topraklama hayati önemdedir: Modülün toprak terminalini panel kasasına; panel kasasını ise ayrı bir hatla elektrik panosunun standart toprak barasına bağlayın.
- Kapağı dört vida ile kapatın, görsel ve işlevsel testleri yapın.
Kritik Not
SPD’ler doğru topraklanmadığında etkin koruma sağlayamaz. Bağımsız, düşük empedanslı ve yönetmeliklere uygun toprak hattı şarttır.
Hangi ihtiyaç anında gereklidir?
- Hat/Loop bina dışına çıkıyorsa (çatı geçişi, harici siren/beam, iki bina arası kablo vb.).
- Yıldırım yoğunluğu yüksek bölgelerde endüklenen gerilim/katodik fark riski varsa.
- Panel giriş kartlarının riskini proaktif olarak azaltmak isteniyorsa.
Bakım ve periyodik kontroller
- Haftalık: Fiziksel hasar/gözle kontrol.
- Aylık: İşlev testi (hat/loop’ı kısa devre ederek panelin Fault algısını doğrulayın).
- 6 ayda bir: Toz temizliği ve genel gözden geçirme.
- Garanti: 24 ay (kılavuz koşullarına uygunlukla).
Sıkça Sorulan Sorular
DNP508 ile DNP5082 farkı?
DNP508 konvansiyonel hat girişlerini, DNP5082 ise UniPOS IFS7002 adresli çevrimlerini korumak içindir; kısıtlama seviyeleri ve nominal gerilimleri buna göre ayarlanmıştır.
Uyumlu panel örnekleri?
DNP508: UniPOS’un geleneksel (Conventional/Extinguishing) serileri. DNP5082: 7000 serisi (IFS7002) adresli paneller.
Kablo kesitleri?
Hat/loop için 0.8–2.5 mm²; topraklama için 1.5–2.5 mm² önerilir.
Kısıtlama seviyeleri neyi ifade eder?
Yıldırım darbesi anında hattın/panelin göreceği maksimum sonuç gerilimi değerleridir (DNP508: hat ~150/180 V, panel ~46 V; DNP5082: sinyal ~72 V, güç ~53 V).
