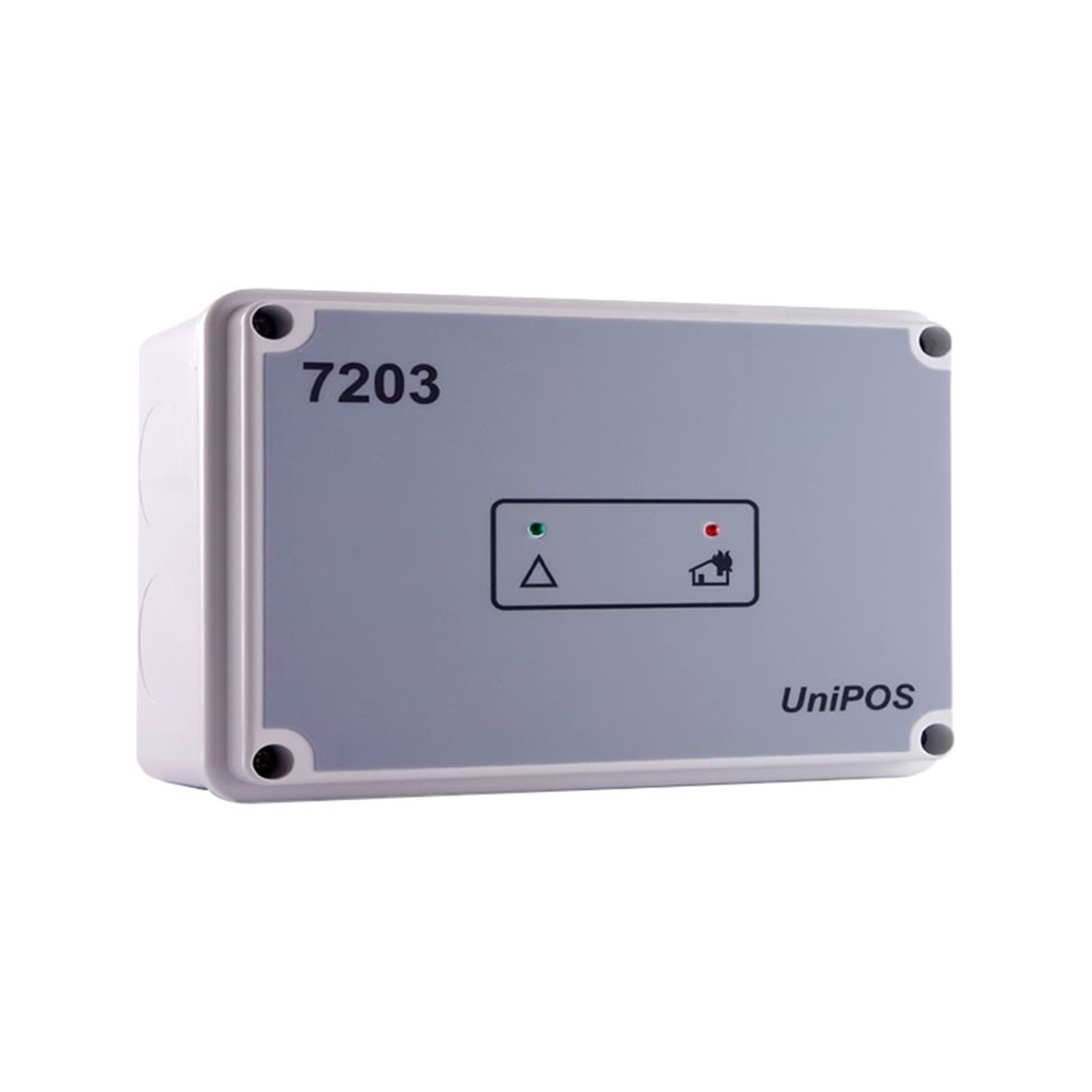

Harici sistemleri (fan, damper, kapı tutucu, siren, solenoid vb.) güvenli ve adresli şekilde kontrol etmek ve sahadan gelen kuru kontakları izlemek için tasarlanmış çok amaçlı I/O modülü.
IFS7000 serisi adresli yangın alarm sistemlerinde kontrol ve izleme görevlerini üstlenen adresli bir I/O modülüdür.
3 adet galvanik izolasyonlu giriş ile sahadan gelen kuru kontak/akıllı kontak bilgilerini panele taşır; toplam 6 adet çıkış ile senaryo ekipmanlarını sürer.
Denetimli çıkış hat kopuk/kısa devre gözetimlidir. Röleler potansiyelsizdir; siren, damper, fan kontaktörü, manyetik kapı tutucu vb. sürüşlerde kullanılır.
Ürün | UniPOS FD 7203 – 3 Giriş / 6 Çıkış Adresli Kontrol Modülü |
Haberleşme | UniTALK protokol; IFS7002 panellerle adresli iletişim |
Besleme | Güç hattı 12–30 VDC, Sinyal hattı 15–30 VDC |
Girişler | 3× izole giriş; 5 VDC/≈3 mA tipik tetik; max 30 VDC/≈15 mA |
Çıkışlar | 1× denetimli (200 mA, 11–30 VDC, 5.6 kΩ uç direnci) 4× potansiyelsiz röle (1 A/30 VDC, 0.5 A/125 VAC) 1× yardımcı besleme (12–30 VDC/1 A) |
İzolatör | Gömülü kısa-devre izolatörü (sinyal ve güç hattı güvenliği) |
Çevresel | IP50; Çalışma −10…+55 °C; ≤%95 bağıl nem (yoğuşmasız) |
Boyut / Ağırlık | 120 × 164 × 74 mm; ≈0.25 kg |
Standartlar | EN54-18, EN54-17 yaklaşımına uygun tasarım; adresli sistem bileşeni |
Hastane, otel, AVM, okul, yurt, endüstriyel tesis, depo, otopark, iş merkezi, havaalanı, kamu yapıları.
FD 7203, adresli sistem bileşenidir. Konvansiyonel panellerde tek başına kullanılamaz; kontrol/izleme fonksiyonları adresli panel programı üzerinden atanır.
FD 7203 bir kontrol/izleme modülüdür; duman/ısı dedektörleri gibi “metre başına yerleşim” standardı yoktur.
Evet, 11–30 VDC/200 mA sınırları içinde kalmak koşuluyla. Hat sonuna 5.6 kΩ direnç eklemeyi unutmayın. Yükünüz 200 mA’yı aşıyorsa röle + haricî güç kaynağı kullanın.
Evet. Girişler galvanik izole yapıdadır; üretici limitleri dâhilinde beslemeli veya kuru kontak gözetilebilir (tipik 5 VDC/≈3 mA tetik – maksimum 30 VDC/≈15 mA).
Hayır. FD 7203 adresli bir modüldür; IFS7002 gibi UniTALK haberleşmeli adresli panellerle kullanılır.
Kırmızı/yeşil LED’ler; normal, giriş tetik, röle/OUT1 aktif, izolatör devrede ve hat arızası gibi durumları farklı yanıp sönme desenleriyle bildirir.
Giriş olayları ve çıkış fonksiyonları panel yazılımından atanır (yangın, ön-alarm, gecikmeli, manuel/otomatik, mantık eşlemeleri vb.). Devreye almada her I/O tek tek test edilmelidir.
Röle ile kontaktör/solenoid sürerken endüktif yüklerde sönümleme (RC/VDR) ve uygun sigorta kullanın. Hat sonu direnci ve kablo ekranlaması kritik öneme sahiptir.
Yıllık test planına I/O fonksiyon testi ekleyin: girişler tetiklenmeli, röle ve denetimli çıkışlar yük altında doğrulanmalıdır.
