Loop bağlantı | 2 telli, ekranlı (shielded) |
---|---|
Max. hat direnci | 100 Ω |
Panel çıkış direnci | 20 Ω |
Loop akım limiti | 200 mA |
Güç loop’u | 2 telli, ≤ 1 A; hat direnci ≤ 10 Ω; çıkış direnci 2 Ω |
Çalışma sıcaklığı | −5 °C … +40 °C |
---|---|
Bağıl nem | %93’e kadar (yoğuşmasız) |
Boyut | 480 × 445 × 100 mm |
Ağırlık | ~7.1 kg (aküsüz) |
Standartlar | EN 54-2 (panel), EN 54-4 (güç) |
de ion: UniPOS IFS-7002/1; 1 loop üzerinde toplam 125 adres desteği, EN54-2/4 uyumu, 320×240 LCD ekranı, 1023 olay hafızası, izlemeli çıkışlar ve yangın/programlanabilir/arıza röleleriyle küçük-orta ölçekli tesisler için profesyonel bir adresli yangın alarm panelidir. CAN 2.0B, RS-232 ve RS-LAN (dönüştürücü ile) iletişim seçenekleri, RS7000 konfigürasyon yazılımı, gece/gündüz modları ve coincidence mantığıyla yanlış alarmları azaltır. Güç loop’u ve 5A toplam besleme kapasitesi, siren ve yürütücülerin güvenli çalışmasını sağlar.
keywords: UniPOS IFS-7002/1, IFS7002, adresli yangın alarm paneli, 1 loop, 125 adres, EN54-2, EN54-4, interaktif panel, CAN bus, RS-232, RS-LAN, RS7000 yazılımı, repeater, izlemeli çıkış, yangın rölesi, programlanabilir röle, arıza rölesi, 24V 18Ah akü, 320x240 LCD, coincidence, gece modu, zone, olay hafızası, HVAC entegrasyonu, siren, beacon, FD-7204, FD-7150, FD-7203
Bu blok arama motoru için görünmez yardımcı metadır.
Aşağıdaki bağlantılardan katalog, kullanım kılavuzu ve sertifika paketine hızlıca ulaşabilirsiniz.
Ürün ailesinin genel özellikleri, teknik tablolar ve uygulama örnekleri.
PDF’yi İndirKurulum, adresleme, loop sınırları, modlar ve bakım prosedürleri.
PDF’yi İndirEN 54-2 / EN 54-4 uygunluk dökümanları ve ilgili ek belgeler.

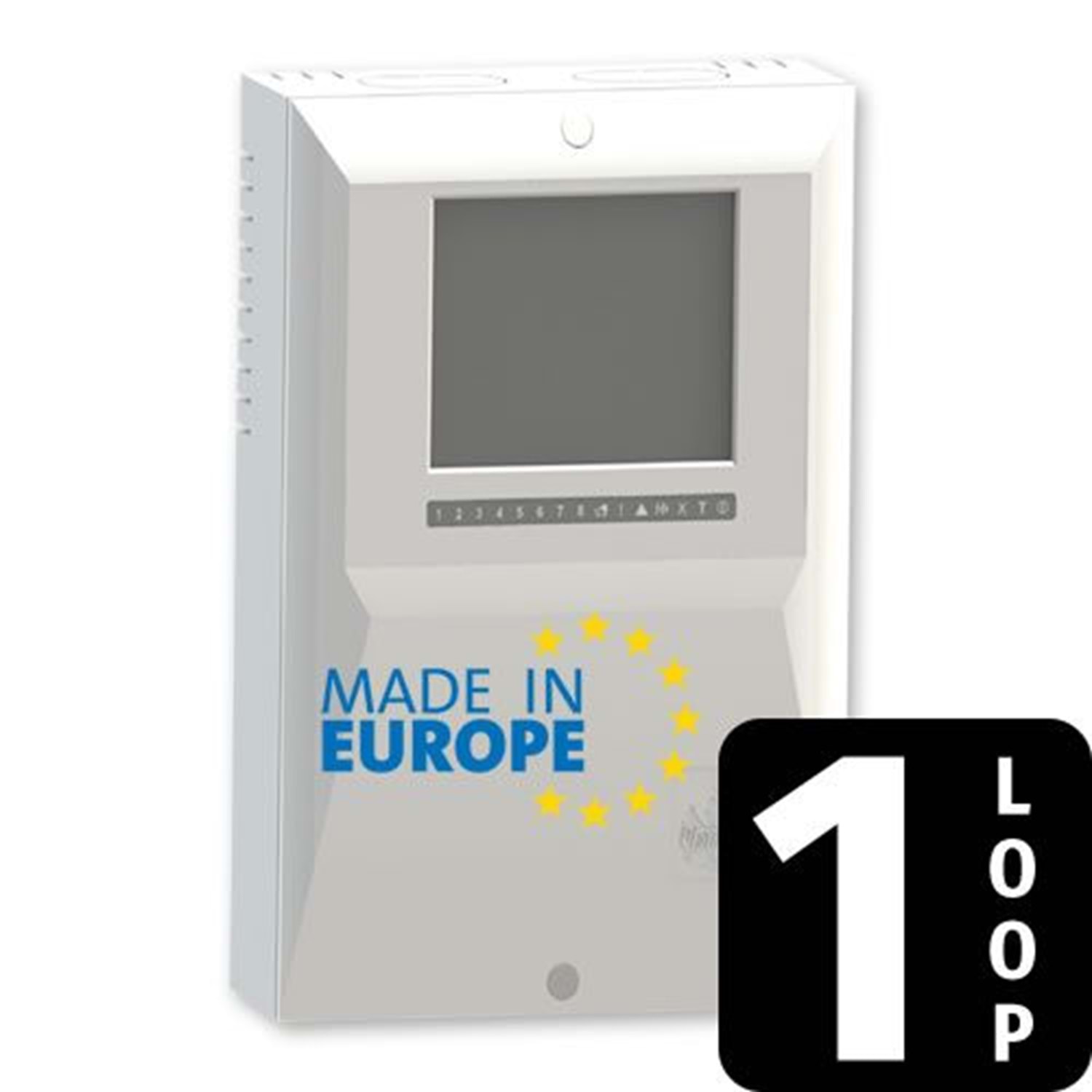

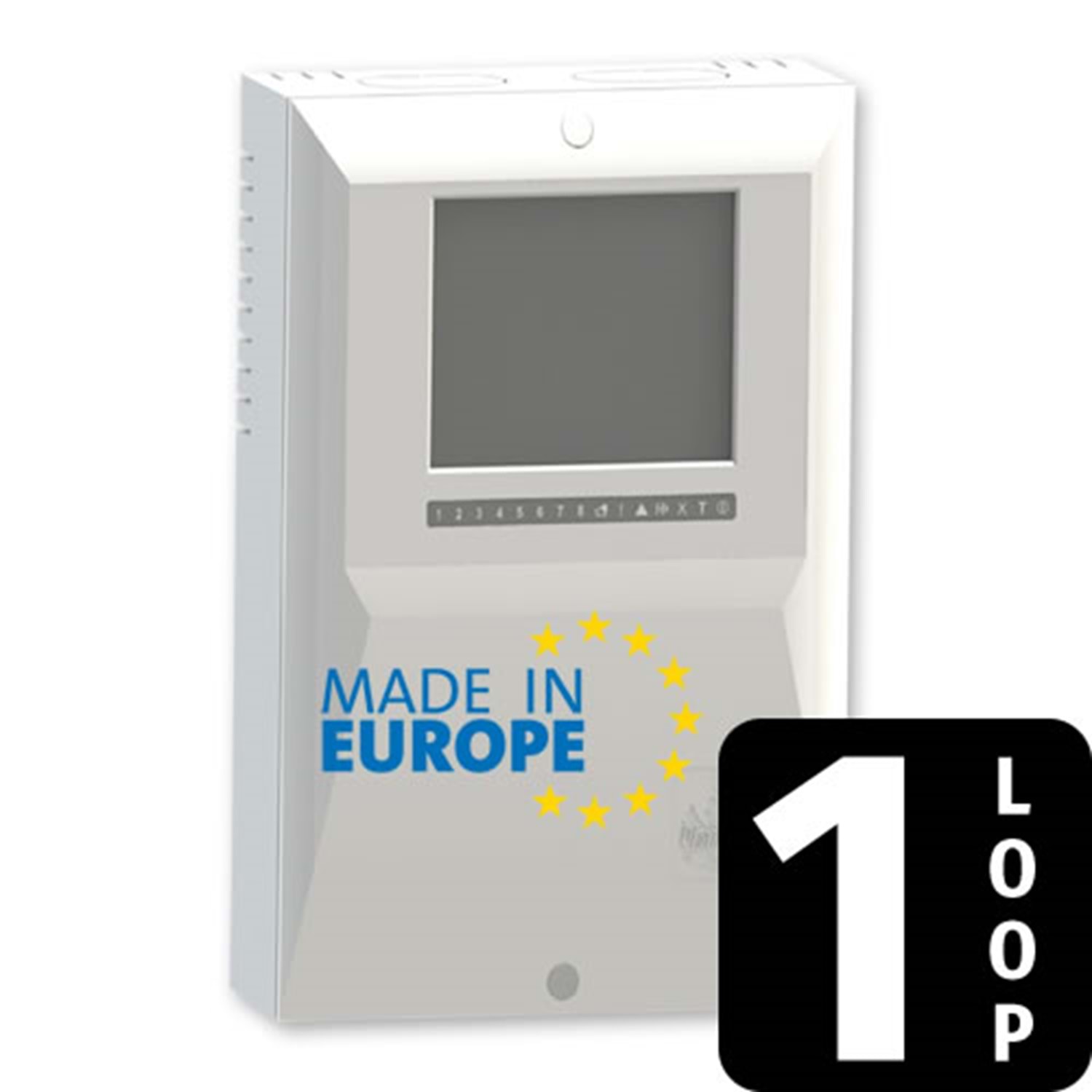

RAR’ı İndirUniPOS IFS-7002/1; tek loop (çevrim) kapasiteli, 125 adres destekleyen, interaktif (adreslenebilir) bir yangın alarm kontrol panelidir. Bu panel, adreslenebilir otomatik yangın dedektörleri ve manuel çağrı noktaları (ihbar butonları) ile birlikte çalışmak üzere tasarlanmıştır. Loop hattına bağlanan dedektörlerin ve giriş/çıkış modüllerinin durumunu sürekli tarayarak olası yangın alarmlarını algılar, ilgili uyarı cihazlarını harekete geçirir ve durumu gösterir.
Adreslenebilir yapısı sayesinde, her bir dedektör veya cihaz için benzersiz bir adres tanımlanır ve yangın alarmı durumunda hangi cihazın/konumun alarm verdiği panelin ekranında net bir şekilde görülebilir. Panel ve loop üzerindeki tüm cihazlar arasında çift yönlü ve programlanabilir veri iletişimi vardır; bu sayede dedektörlerden gelen alarm ve arıza sinyalleri izlenir, panelden cihazlara komutlar gönderilebilir. IFS-7002/1, yangın algılama ve alarm sistemlerinin merkezi kontrol birimi olarak, binalarda yangın durumunu erken tespit etmek, ilgili uyarıları vermek ve yangınla mücadele sistemlerini tetiklemek amacıyla kullanılır. Yüksek güvenilirlik ve çok yönlü fonksiyonellik sunan bu interaktif panel, özellikle küçük ve orta ölçekli binalarda yangın güvenliği için geliştirilmiştir.
Panel, yangın dedektörlerinden gelen sinyalleri işleyerek olası yangın durumunda sesli ve görsel alarm verirken, aynı zamanda söndürme sistemleri veya havalandırma kontrolü gibi harici cihazları da tetikleyebilir. Üzerindeki dahili buzzer (sesli uyarı) ve LED göstergeler ile yangın, arıza, devre dışı gibi ana durumları gösterir. IFS-7002/1, loop cihazlarında kısa devre, kopukluk, sökülme/yer değiştirme, toprak kaçağı vb. hataları algılayarak kullanıcıyı uyarır.
Özellik | Değer / Açıklama |
---|---|
Loop (Çevrim) sayısı | 1 adet sinyal loop’u (adresli dedektör ve modüller için) + 1 adet güç loop’u (cihaz beslemesi için). |
Bir loop’taki adres cihaz sayısı | Maks. 125 adet (toplam sistem kapasitesi 125 adres). Cihaz adresleri otomatik atanabilir, çakışma önlenir. |
Loop kablo topolojisi | Kapalı halka veya açık uçlu dallanma (opsiyonel). Bir loop dalında en fazla 32 cihaz. Kablo kesiti 0,5–2,5 mm²; toplam hat direnci ≤100 Ω olmalıdır. |
Yangın alarm bölgeleri (zone) | Maks. 250 yazılım bölgesi; her bir zone’a en fazla 60 dedektör atanabilir. Zone’lar coincidence/doğrulama vb. senaryoları destekler. |
Alarm tepki süresi | ≤ 10 saniye. |
Olay hafızası | 9999 adede kadar yangın olayı sayacı; ~1023 kayıt kapasiteli dahili hafıza. Olaylar gerçek zaman damgasıyla arşivlenir. |
Güç girişi (şebeke) | 220/230 V AC, 50/60 Hz. EN54-4 uyumlu dahili güç kaynağı/şarj birimi. |
Akü (yedek güç) | 2×12 V kurşun-asit, seri bağlanmış (24 V). Nominal kapasite önerisi 2×18 Ah (C20). Tam şarjda ~28,2 V; şebeke kesildiğinde tipik <250 mA @24 V akım çekimi. |
Çıkışlar | 2× denetimli alarm çıkışı (28 V DC, 1 A sürekli; siren hatları), 3× kuru kontak röle (30 V DC, 1 A; 2 yangın, 1 arıza), 1× yardımcı besleme (24 V DC, 1 A). Denetimli çıkışlarda 5,6 kΩ sonlandırma. |
Arayüz ve iletişim | RS-232/RS-485 seri port; 2× CAN BUS (panel ağı ve repeater). Harici grafik izleme/dispatcher bağlantı seçeneği. Opsiyonel PS/2 port ile harici klavye. |
Ekran ve kontroller | Grafik LCD 320×240, LED arka aydınlatma; dokunmatik soft butonlar. Ön panelde durum LED’leri (Genel Alarm, Arıza, Devre Dışı vb.) ve ~85 dB dahili buzzer. Çok dilli menü. |
Ölçüler ve kasa | 480 × 445 × 100 mm; metal kabin, duvar montaj, kilitli ön kapak. Ağırlık ~7,1 kg (aküsüz); 2×18 Ah ile ~18–19 kg. IP40. |
Ortam koşulları | Çalışma: −5 °C ~ +40 °C. Bağıl nem: %93 ±3 (40 °C, yoğuşmasız). |
IFS-7002/1, UniPOS 7000 serisi adreslenebilir algılama elemanları ve modülleri ile uyumludur. Loop hattına bağlanabilen başlıca cihaz tipleri şunlardır:
Optik duman dedektörleri (ör. FD7130M) yangının erken evrelerinde dumana duyarlı algılama yapar. ...
FD7110 sabit sıcaklık (A2S) ve FD7120 yükselen sıcaklık dedektörleri EN54-5’e uygundur. ...
FD7160 gibi kombine dedektörler ...
FD7150M adresli ihbar butonu ...
FD7203 giriş/çıkış modülü ...
FD7201 ...
FD7204 adresli elektronik siren ...
IFS-7002R ...
Bu cihazların tümü UniTALK haberleşme protokolü ile panelle iletişim kurar. ...
Panel bir adet adresli loop hattına sahiptir. Loop; dedektörler, çağrı noktaları, modüller ve adresli sirenlerin halka topolojisinde bağlandığı iki damarlı bir kablo hattıdır. Tercihen kapalı halka tesis edilir; bir noktada kopma olsa bile panel her iki uçtan iletişimi sürdürür. Alternatif olarak dal (branch) topolojisiyle açık uçlu bağlantı da yapılabilir ancak her bir dal hattında en fazla 32 adresli cihaz bulunmalıdır. Loop kabloları LSZH, tercihen bükümlü çift (twisted pair) ve gerekli yerlerde ekranlı seçilir. Panel loop akımını ve hat direncini ölçerek kısa devre/kopukluk gibi arızaları anında tespit eder. Loop hattının toplam kablo direnç sınırı 100 Ω’dur; uygun kesit ile kilometre mertebesinde hat uzunluğu mümkündür. Halka topoloji kullanıldığında EOL gerekmez; açık uçlu dallanmalarda uygun sonlandırma/izolatör uygulanır. Sistem, cihazları periyodik olarak tarar; tipik 5–10 saniye içinde alarm algılanır ve gösterilir.
Bir sinyal loop’una ek olarak 28 V DC güç dağıtım hattı mevcuttur. Adresli siren/flaşörler veya söndürme kontrol modülleri haberleşme için sinyal loop’unu kullanırken çalışma güçlerini güç loop’undan alabilir. Panel güç loop çıkışından toplam ~1 A sağlayabilir. ...
7000 serisi paneller, dahili CAN Bus arayüzü ile ağ oluşturabilir. IFS-7002/1’de 2×CAN portu bulunur; çoklu panelli sistemlerde paneller hat veya ring topolojisinde birbirine bağlanabilir. Tek bir ağda tipik olarak 32 panel/repeater birlikte çalışabilir. ...
RS-232/RS-485 arayüzü ile bir bilgisayara bağlanarak konfigürasyon yükleme/indirme ve olay kayıtlarının alınması yapılabilir. ...
UniPOS IFS-7002/1 ve adresli cihazları Avrupa yangın alarm standartlarına uygundur. Panel, EN 54-2 ve EN 54-4 standartlarına göre test edilip onaylanmıştır. Sistem bütünlüğü için EN 54-13 uygunluğu vardır.
Panelin işletim yazılımı ... En fazla 250 zone tanımlanabilir; ...
Adresli çıkış modülleri ve dahili röleler için ...
Grafik izleme ve kontrol yazılımları ...
LED/Ses test modu ...
EN54-2 gereği çok seviyeli erişim ...
PS/2 portu üzerinden Q klavye ...
Metal kabin duvara yüzeye montaj içindir. ...
Şebeke beslemesi 220/230 V AC ...
Aküler: Panel içinde 2×12 V akü için bölme bulunur. ...
İç kapakta klemens blokları: Loop 1 (+/−), Güç loop (+/−), denetimli siren çıkışları, arıza/yangın röleleri, yardımcı 24 V, seri port ve topraklama uçları. ...
Siren 1/2 çıkışları 24–28 V DC verir; her hattın sonuna 5,6 kΩ sonlandırma direnci takılır. ...
IFS-7002/1; 1 loop ve 125 cihaz kapasitesi ile küçük ve orta ölçekli uygulamalara hitap eder. Örnekler:
Panel ağ ile genişletilebilir. Örneğin kampüslerde her binaya bir panel konulup CAN Bus ile bağlanarak entegre yapı kurulabilir; tüm alarmlar bir merkezden izlenir. Söndürme entegrasyonu da mümkündür.
Panelin ön yüzünde grafik ekran, durum LED’leri ve dokunmatik kontrol alanları yer alır. LCD, normalde tarih/saat, çalışma modu (GÜNDÜZ/GECE) ve sistem durum mesajlarını gösterir; alarmda hangi loop/cihazın alarmda olduğu belirtilir. ...
UniPOS IFS-7002/1; doğru tasarım, kurulum ve işletme ile yıllar boyu güvenilir şekilde hizmet veren, güçlü ve çok yönlü bir adreslenebilir yangın alarm panelidir. Esnek yapılandırması, ağ/tekrarlayıcı desteği ve kapsamlı yazılım özellikleri sayesinde tek bina ya da birden fazla binada etkili bir yangın güvenlik ağı oluşturur. Düzenli bakım ve standartlara uygun uygulama, sistem performansını ve ömrünü maksimize eder.
