Loop bağlantı | 2 telli, ekranlı (shielded) |
---|---|
Max. hat direnci | 80 Ω |
Panel çıkış direnci | 10 Ω |
Loop akım limiti | 200 mA |
Güç loop’u | 2 telli, ≤ 1 A; hat direnci ≤ 10 Ω; çıkış direnci 0.78 Ω |
Çalışma sıcaklığı | −5 °C … +40 °C |
---|---|
Bağıl nem | %93’e kadar (yoğuşmasız) |
Boyut | 493 × 464 × 110 mm |
Ağırlık | ~10 kg (aküsüz) |
Standartlar | EN 54-2 (panel), EN 54-4 (güç) |
de ion: UniPOS IFS-7002/4; 4 loop üzerinde toplam 500 adres desteği, EN54-2/4 uyumu, 320×240 LCD ekranı, 2046 olay hafızası, izlemeli çıkışlar ve yangın/arıza röleleriyle büyük ölçekli tesisler için profesyonel bir adresli yangın alarm panelidir. CAN 2.0B, RS-232 ve RS-LAN (dönüştürücü ile) iletişim seçenekleri, RS7000 konfigürasyon yazılımı, gece/gündüz modları ve coincidence mantığıyla yanlış alarmları azaltır. Güç loop’u ve 5A toplam besleme kapasitesi, siren ve yürütücülerin güvenli çalışmasını sağlar. Boyut 493×464×110mm, ağırlık 10kg (aküsüz).
keywords: UniPOS IFS-7002/4, IFS7002, adresli yangın alarm paneli, 4 loop, 500 adres, 500 zone, EN54-2, EN54-4, interaktif panel, CAN bus, RS-232, RS-LAN, RS7000 yazılımı, repeater, tekrarlayıcı, izlemeli çıkış, yangın rölesi, arıza rölesi, güç loopu, 24V 18Ah akü, 320x240 LCD, coincidence, gece modu, zone, olay hafızası, HVAC entegrasyonu, duman tahliye, siren, beacon, FD-7204, FD-7150, FD-7203
Bu blok arama motoru için görünmez yardımcı metadır.
Aşağıdaki bağlantılardan katalog, kullanım kılavuzu ve sertifika paketine hızlıca ulaşabilirsiniz.
Ürün ailesinin genel özellikleri, teknik tablolar ve uygulama örnekleri.
PDF’yi İndirKurulum, adresleme, loop sınırları, modlar ve bakım prosedürleri.
PDF’yi İndirEN 54-2 / EN 54-4 uygunluk dökümanları ve ilgili ek belgeler.

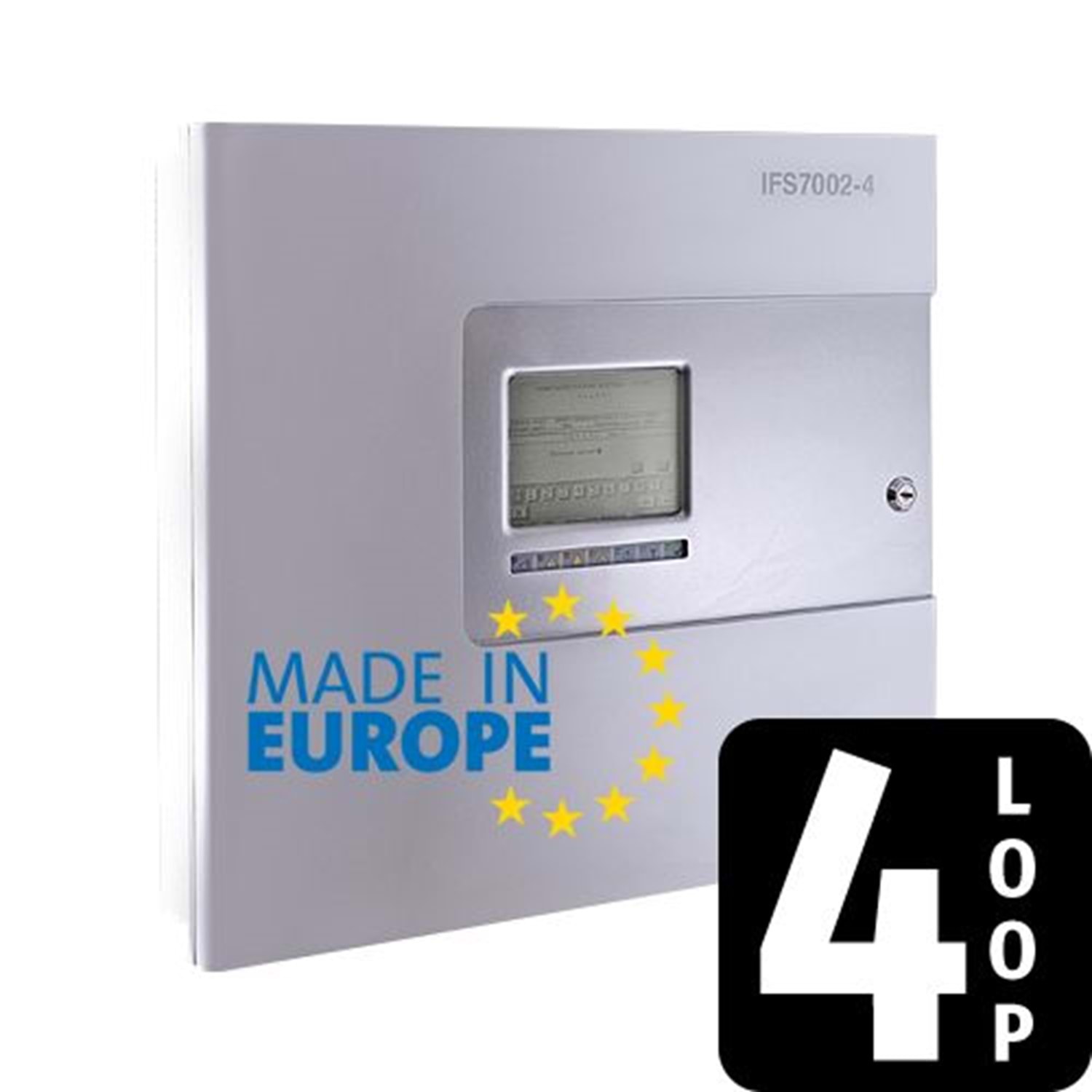

RAR’ı İndirUniPOS IFS-7002/4; dört loop (çevrim) kapasiteli, 500 adres destekleyen, interaktif (adreslenebilir) bir yangın alarm kontrol panelidir. Bu panel, adreslenebilir otomatik yangın dedektörleri ve manuel çağrı noktaları (ihbar butonları) ile birlikte çalışmak üzere tasarlanmıştır. Loop hatlarına bağlanan dedektörlerin ve giriş/çıkış modüllerinin durumunu sürekli tarayarak olası yangın alarmlarını algılar, ilgili uyarı cihazlarını harekete geçirir ve durumu gösterir.
Adreslenebilir yapısı sayesinde, her bir dedektör veya cihaz için benzersiz bir adres tanımlanır ve yangın alarmı durumunda hangi cihazın/konumun alarm verdiği panelin ekranında net bir şekilde görülebilir. Panel ve loop üzerindeki tüm cihazlar arasında çift yönlü ve programlanabilir veri iletişimi vardır; bu sayede dedektörlerden gelen alarm ve arıza sinyalleri izlenir, panelden cihazlara komutlar gönderilebilir. IFS-7002/4, yangın algılama ve alarm sistemlerinin merkezi kontrol birimi olarak, binalarda yangın durumunu erken tespit etmek, ilgili uyarıları vermek ve yangınla mücadele sistemlerini tetiklemek amacıyla kullanılır. Yüksek güvenilirlik ve çok yönlü fonksiyonellik sunan bu interaktif panel, özellikle orta ve büyük ölçekli binalarda yangın güvenliği için geliştirilmiştir.
Panel, yangın dedektörlerinden gelen sinyalleri işleyerek olası yangın durumunda sesli ve görsel alarm verirken, aynı zamanda söndürme sistemleri veya havalandırma kontrolü gibi harici cihazları da tetikleyebilir. Üzerindeki dahili buzzer (sesli uyarı) ve LED göstergeler ile yangın, arıza, devre dışı gibi ana durumları gösterir. IFS-7002/4, tüm loop cihazlarında hata koşullarını (kısa devre, kopukluk, dedektörün sökülmesi veya yer değiştirmesi, toprak kaçağı vb.) algılayarak kullanıcıyı uyarır. Bu panel, adresli yangın alarm teknolojisinin sağladığı hızlı ve noktasal alarm tespiti, esnek konfigürasyon ve güvenilirlik avantajlarını sağlar. Sonuç olarak IFS-7002/4; hastane, otel, iş merkezi, okul, endüstriyel tesis gibi adreslenebilir yangın sistemi gerektiren pek çok uygulamada, merkezi izleme ve kontrol amacıyla tercih edilir.
Özellik | Değer / Açıklama |
---|---|
Loop (Çevrim) sayısı | 4 adet sinyal loop’u (adresli dedektör ve modüller için) + 1 adet güç loop’u (cihaz beslemesi için). |
Bir loop’taki adres cihaz sayısı | Maks. 125 adet (toplam sistem kapasitesi 500 adres). Cihaz adresleri otomatik atanabilir, çakışma önlenir. |
Loop kablo topolojisi | Kapalı halka veya açık uçlu dallanma (opsiyonel). Bir loop dalında en fazla 32 cihaz. Kablo kesiti 0,5–2,5 mm²; toplam hat direnci ≤80 Ω olmalıdır. |
Yangın alarm bölgeleri (zone) | Maks. 500 yazılım bölgesi; her bir zone’a en fazla 60 dedektör atanabilir. Zone’lar coincidence/doğrulama vb. senaryoları destekler. |
Alarm tepki süresi | ≤ 10 saniye. |
Olay hafızası | Enerji kesintisiz arşiv: 2046 kayıt. Olaylar gerçek zaman damgasıyla arşivlenir. |
Güç girişi (şebeke) | 220/230 V AC, 50 Hz. EN54-4 uyumlu dahili güç kaynağı/şarj birimi. |
Akü (yedek güç) | 2×12 V kurşun-asit, seri bağlanmış (24 V). Nominal kapasite önerisi 2×18 Ah (C20). Tam şarjda ~28,2 V; şebeke kesildiğinde tipik <250 mA @24 V akım çekimi. Not: Akü gerilimi ~17,6 V’un altına düşerse panel tarafından “yok” algılanabilir. |
Çıkışlar | 2× denetimli alarm çıkışı ((24 ± 5) V DC / 1 A) (siren hatları), 3× kuru kontak röle (3 A/125 VAC; 3 A/30 VDC): 1× yangın, 1× programlanabilir (Aşama I/II), 1× arıza. Denetimli çıkışlarda 5,6 kΩ sonlandırma. |
Arayüz ve iletişim | CAN 2.0B (panel ağı/repeater) ve RS-232 (doğrudan veya modemle). Harici grafik izleme/dispatcher bağlantı seçeneği. |
Ekran ve kontroller | Grafik LCD 320×240, LED arka aydınlatma; dokunmatik soft butonlar. Ön panelde durum LED’leri (Genel Alarm, Arıza, Devre Dışı vb.) ve ~85 dB dahili buzzer. Çok dilli menü. |
Ölçüler ve kasa | 493 × 464 × 110 mm; metal kabin, duvar montaj, kilitli ön kapak. Ağırlık ~10 kg (aküsüz). |
Ortam koşulları | Çalışma: −5 °C ~ +40 °C. Bağıl nem: %93 ±3 (40 °C, yoğuşmasız). |
IFS-7002/4, UniPOS 7000 serisi adreslenebilir algılama elemanları ve modülleri ile uyumludur. Loop hatlarına bağlanabilen başlıca cihaz tipleri şunlardır:
Optik duman dedektörleri (ör. FD7130M) yangının erken evrelerinde dumana duyarlı algılama yapar. Işın kırılması prensibiyle çalışan adreslenebilir optik dedektör; panel üzerinden hassasiyet ayarı (düşük/orta/yüksek) yapılabilir ve dahili kısa devre izolatörü içerir. EN54-7 ve EN54-17 uygunluk.
FD7110 sabit sıcaklık (A2S) ve FD7120 yükselen sıcaklık (rate-of-rise) dedektörleri EN54-5’e uygundur. Tüm adresli dedektör modelleri dahili izolatöre sahiptir.
FD7160 gibi kombine dedektörler duman ve ısı parametrelerini birlikte değerlendirerek daha kararlı tespit sağlar; sıcaklık ve duman yoğunluğu panelde izlenebilir. EN54-5/7 uygunluk.
FD7150M adresli ihbar butonu, acil durumda cam kırılarak alarmı elle başlatmak için kullanılır. Dahili izolatörlüdür; EN54-11 (Tip A) ve EN54-17 uygunluk. Test anahtarı ile düzenli fonksiyon testi yapılabilir.
FD7203 giriş/çıkış modülü (röle/open-collector varyantları dahil), harici ekipmanlardan sinyal alabilir veya cihazlara komut verebilir (fan kapatma, yangın kapısı kontrolü vb.). EN54-18 ve EN54-17 uygunluk.
FD7201, tek bölgeli konvansiyonel dedektör hattını adresli loop’a bağlar ve yangın/arıza durumunu tek adres olarak raporlar. EN54-17 ve EN54-18 gereklilikleri sağlanır. FD7201S modelinde farklı arayüz varyantları mevcuttur.
FD7204 adresli elektronik siren doğrudan loop üzerinden komutla çalışır; gerekirse güç loop’undan beslenir. EN54-3 uygunluk. FD7205 sirenli taban ve FD7206M flaşörlü siren seçenekleri mevcuttur.
IFS-7002R, panel ağı üzerinden ana panelin tüm yangın/arıza bilgilerini uzaktan gösterir ve belirli kontrol fonksiyonlarını sağlar (girişte güvenlik odası vb. için).
Bu cihazların tümü UniTALK haberleşme protokolü ile panelle iletişim kurar. Cihazlar, panel tarafından otomatik adreslenebilir (DIP switch gerektirmeden) ve adres çakışmaları otomatik önlenir. Optik duman dedektörleri kirlenmeye karşı kendi kendine kompanzasyon yaparak yanlış alarm riskini düşürür. Tüm saha cihazlarında loop kısa devrelerine karşı dahili koruma bulunur.
Panel dört adet adresli loop hattına sahiptir. Her loop; dedektörler, çağrı noktaları, modüller ve adresli sirenlerin halka topolojisinde bağlandığı iki damarlı bir kablo hattıdır. Tercihen kapalı halka tesis edilir; bir noktada kopma olsa bile panel her iki uçtan iletişimi sürdürür. Alternatif olarak dal (branch) topolojisiyle açık uçlu bağlantı da yapılabilir ancak her bir dal hattında en fazla 32 adresli cihaz bulunmalıdır. Loop kabloları LSZH, tercihen bükümlü çift (twisted pair) ve gerekli yerlerde ekranlı seçilir. Panel loop akımını ve hat direncini ölçerek kısa devre/kopukluk gibi arızaları anında tespit eder. Her bir loop hattının toplam kablo direnç sınırı 80 Ω’dur; uygun kesit ile kilometre mertebesinde hat uzunluğu mümkündür. Loop’un iki ucunun panele dönmesi halinde EOL gerekmez; açık uçlu dallanmalarda uygun sonlandırma/izolatör uygulanır. Sistem, cihazları belirli aralıklarla tarar; tipik olarak 5–10 saniye içinde herhangi bir alarm durumunu algılar ve gösterir.
Dört sinyal loop’una ek olarak 28 V DC güç dağıtım hattı mevcuttur. Adresli siren/flaşörler veya söndürme kontrol modülleri haberleşme için sinyal loop’unu kullanırken çalışma güçlerini güç loop’undan alabilir. Panel güç loop çıkışından toplam 1 A sağlayabilir (max hat direnci 10 Ω, çıkış direnci 0.78 Ω). Geniş alanlı projelerde voltaj düşümlerini telafi etmek için güç loop’u kullanışlıdır. Saha kablolaması dört damarlı (2 sinyal + 2 güç) olarak dağıtılabilir; kesinti veya kısa devre izlenir ve hata olarak bildirilir.
7000 serisi paneller, dahili CAN 2.0B arayüzü ile ağ oluşturabilir. IFS-7002/4’te CAN Bus üzerinden paneller hat veya ring topolojisinde birbirine bağlanabilir. Tek bir ağda tipik olarak 32 panel/repeater birlikte çalışabilir. Ağdaki tüm paneller alarm/arıza bilgilerini paylaşır; uzun hatlarda kararlı haberleşme ve ~1000 m toplam hat uzunluğu sağlanabilir. Benzersiz panel adresleriyle ağ genelinde tutarlı cihaz bilgisi korunur.
RS-232 arayüzü ile bir bilgisayara bağlanarak konfigürasyon yükleme/indirme ve olay kayıtlarının alınması yapılabilir. Panel programlaması için RS7000 Windows yazılımı kullanılır. Aynı arayüz, harici yazıcı/modem/BMS entegrasyonu için de değerlendirilebilir. “Dispatcher control point” olarak tanımlanan grafik izleme istasyonuna bağlantı seçeneği mevcuttur.
UniPOS IFS-7002/4 ve adresli cihazları Avrupa yangın alarm standartlarına uygundur. Panel, EN 54-2 (Kontrol & Gösterge) ve EN 54-4 (Güç Besleme) standartlarına göre test edilip onaylanmıştır. Sistem genel bütünlüğü için EN 54-13 uygunluğu vardır.
Panelin işletim yazılımı, menü sistemi ile kapsamlı konfigürasyon olanağı sunar. Kurulum modundan dedektör adresleme, bölge tanımları ve senaryo ayarları yapılır. Otomatik adresleme (auto-addressing) ile cihazların benzersiz ID’lerine göre adres atama ve çakışma önleme gerçekleştirilir. Cihaz tipleri otomatik tanınır; her adrese isim (etiket) ve bölge atanabilir. En fazla 500 zone tanımlanabilir; “2 dedektör algılarsa alarm” gibi coincidence kuralları ve gündüz/gece modu desteklenir. Cihaz/bölge bazlı devre dışı (disable) fonksiyonu mevcuttur.
Adresli çıkış modülleri ve dahili röleler için 6 farklı tetikleme modu tanımlanabilir. Cause-&-effect programlama esnektir; AND/OR mantıkları, zaman gecikmeleri ve çoklu koşullar ile HVAC kapatma, asansör park ettirme, yangın kapıları kontrolü gibi senaryolar kurulabilir. Test fonksiyonları sayesinde programlanan çıkışlar sahada doğrulanabilir.
Grafik izleme ve kontrol yazılımları ile bina planı üzerinde gerçek zamanlı görselleştirme, olay kayıtlarının takibi ve uzaktan komutlar (reset, susturma vb.) mümkündür. Bağlantı RS-232 üzerinden veya ağ geçidiyle yapılabilir.
LED/Ses test modu, dokunmatik ekran kalibrasyonu ve test fonksiyonu mevcuttur. Dedektör test ve yürüme testi (walk test) ile sirenleri aktive etmeden bölge bazlı doğrulama yapılabilir. Gerçek zaman saati (RTC) ile saat/tarih korunur ve kayıtlar kronolojik tutulur.
EN54-2 gereği çok seviyeli erişim (en az Seviye 1/2) bulunur. Seviye 1 izleme ve temel işlemler; Seviye 2 alarm resetleme, devre dışı bırakma ve test gibi kritik işlemler içindir. Erişim parola ile sağlanır ve durum ekranda gösterilir (ör. “ACCESS LEVEL 2”).
PS/2 portu üzerinden Q klavye bağlanabilir; metin/etiket girişleri hızlanır. USB doğrudan desteklenmez (modelin orijinal versiyonunda PS/2 tercih edilmiştir).
Metal kabin duvara yüzeye montaj içindir. Ekranın rahat görülebileceği ~1,5 m yükseklik önerilir. Ortam koşulları −5 °C…+40 °C, yoğuşmasız yüksek neme dayanım. Kilitlenebilir ön kapak ile yetkisiz erişim engellenir.
Şebeke beslemesi 220/230 V AC (L-N-PE) olarak yetkili elektrikçi tarafından bağlanır. Topraklama zorunludur. 3×1,5 mm² kablo kullanımı yaygındır; giriş sigortası/koruma üzerinden devreye alınır.
Aküler: Panel içinde 2×12 V akü için bölme bulunur. 12 V aküler seri bağlanarak 24 V elde edilir; kutuplar doğru bağlanmalıdır. Derin deşarjlı aküler panel tarafından “yok” algılanabilir; harici şarjla toparlandıktan sonra takılmalıdır.
İç kapakta klemens blokları: Loop 1–4 (+/−), Güç loop (+/−), denetimli siren çıkışları, arıza/yangın röleleri, yardımcı 24 V, seri port ve topraklama uçları. Halka topoloji tercih edilir; dallanmış yapılarda uçlara izolatör/sonlandırma uygulanır. Duman/ısı dedektörleri DB7100 tabanlarına takılır; otomatik adresleme sırasında LED’ler yanıp sönebilir. Manuel butonlar ~1,4 m yükseklikte monte edilir.
Siren 1/2 çıkışları 24–28 V DC verir; her hattın sonuna 5,6 kΩ sonlandırma direnci takılır. Yardımcı besleme 24 V çıkış toplam 1 A’ı aşmamalıdır. Röle çıkışları COM-NO/NC kuru kontak (3 A/125 VAC; 3 A/30 VDC) olarak kullanılır.
IFS-7002/4; 4 loop ve 500 cihaz kapasitesi ile orta ve büyük ölçekli uygulamalara hitap eder. Örnekler:
Panel ağ ile genişletilebilir. Örneğin kampüslerde her binaya bir panel konulup CAN Bus ile bağlanarak 10–20 panellik entegre yapı kurulabilir; tüm alarmlar bir merkezden izlenir. Söndürme entegrasyonu da mümkündür: IFS-7002/4 yangını algıladığında söndürme kontrol paneli ile koordinasyon kurarak gazlı söndürmeyi otomatik devreye sokabilir.
Panelin ön yüzünde grafik ekran, durum LED’leri ve dokunmatik kontrol alanları yer alır. LCD, normalde tarih/saat, çalışma modu (GÜNDÜZ/GECE) ve sistem durum mesajlarını gösterir; alarmda hangi loop/cihazın alarmda olduğu satır olarak belirtilir. Çoklu alarm/arıza mesajları sayfalanarak listelenir.
UniPOS IFS-7002/4; doğru tasarım, kurulum ve işletme ile yıllar boyu güvenilir şekilde hizmet veren, güçlü ve çok yönlü bir adreslenebilir yangın alarm panelidir. Esnek yapılandırması, ağ/tekrarlayıcı desteği ve kapsamlı yazılım özellikleri sayesinde tek bina ya da birden fazla binada etkili bir yangın güvenlik ağı oluşturur. Düzenli bakım ve standartlara uygun uygulama, sistem performansını ve ömrünü maksimize eder.
