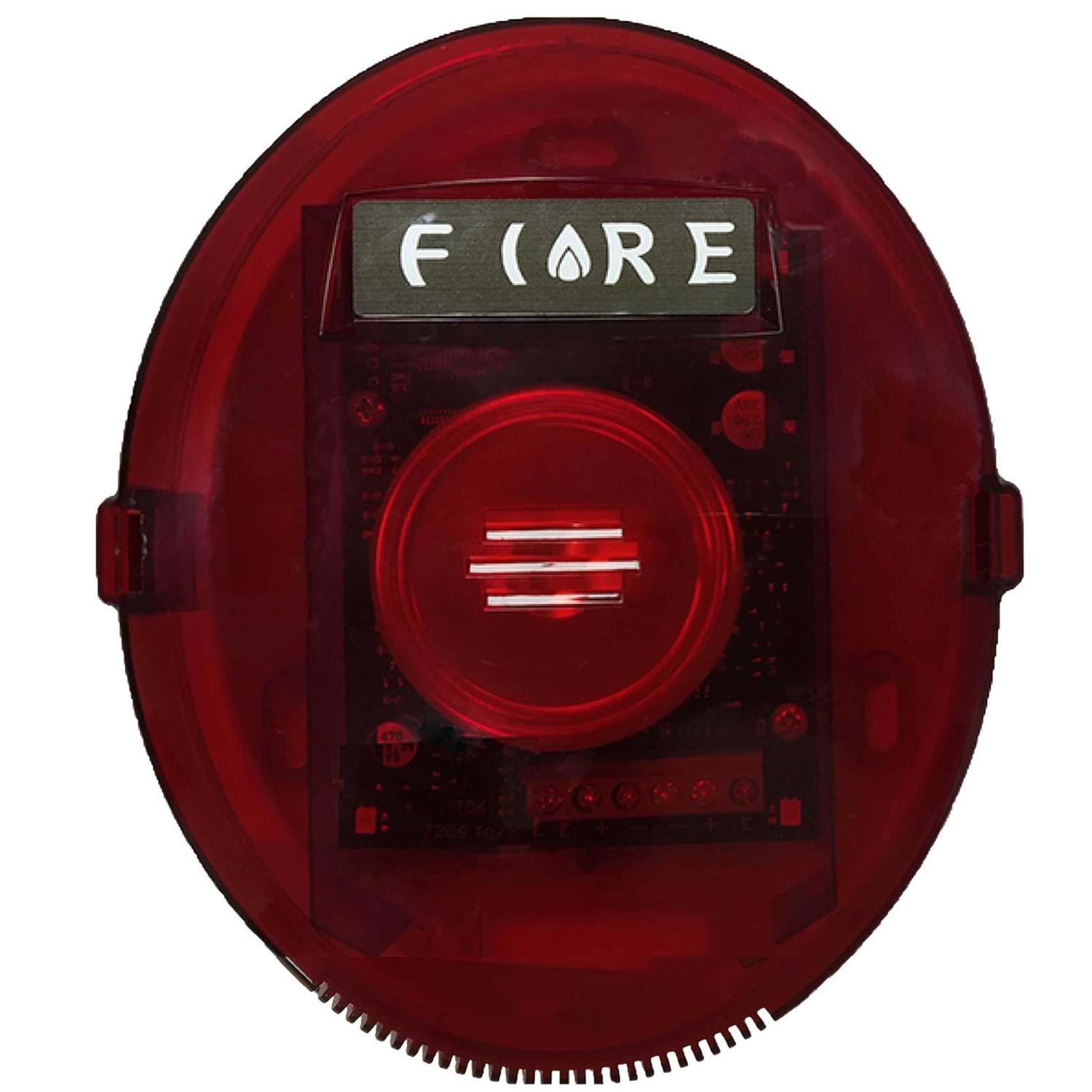

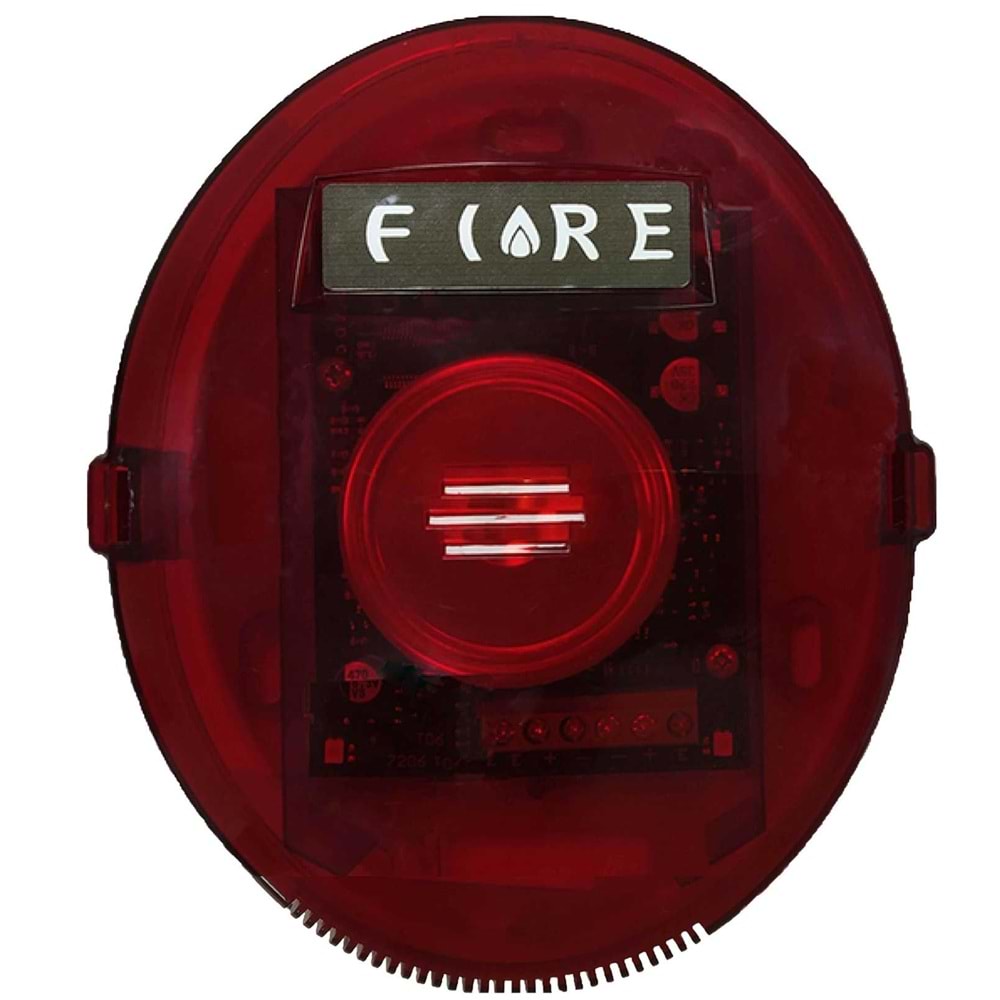

UniPOS FD 7204D – Adreslenebilir Sounder & Beacon (Flaşörlü Siren)
Adreslenebilir yangın algılama sistemleri için tasarlanmış, sesli (80–90 dB) ve görsel (kırmızı LED flaş) uyarı veren kompakt bir cihazdır. EN 54-3 EN 54-17 CE
15–30 V DC (loop) 25 ton seçimi Dahili Li-ion yedekleme Kısa devre izolatörü
FD 7204D Nedir?
FD 7204D, UniPOS adreslenebilir yangın alarm sistemlerinde kullanılan, sesli ve flaşörlü uyarı verebilen bir sounder & beacon ünitesidir. Loop hattından beslenir, panel tarafından adreslenir ve izlenir. 80/85/90 dB ses seviyesi seçenekleri, 25 ön tanımlı ton ve kırmızı LED flaş işareti ile tahliye duyurularını hem işitsel hem görsel olarak güçlendirir. Dahili kısa devre izolatörü ve Li-ion yedek batarya ile hat arızalarında dahi süreklilik sağlar.
Nerelerde Kullanılır?
- Oteller, yurtlar, konut blokları
- Hastaneler & sağlık tesisleri
- Okullar, kampüsler, kütüphaneler
- AVM’ler, mağazalar, ofisler
- Fabrika/atölye iç mekân alanları
IP21 — yalnızca iç mekân (yoğuşmasız, düşük tozlu alanlar).
Hangi Paneller Destekler?
- UniPOS IFS-7002 serisi adreslenebilir paneller (1/2/4 loop)
- UniTalk protokolü ile tam adreslenebilir iletişim
- Loop başına tipik ≤25 adet FD7204D önerilir
- Flaşör/ses seviyesi ve ton seçimi panel/dip-switch ile ayarlanır
Uyumlu taban: FD 7100 adreslenebilir taban.
Montaj Nereye Yapılmalı?
- Tavan ya da duvar yüzeyine; tipik yükseklik 2–3 m
- Koridor, hol, açık ofis, toplantı, sınıf gibi tahliye duyurusu gereken alanlar
- Dış ortam/ıslak hacim ve yüksek tozlu bölgeler için uygun değil (IP21)
- Flaşın görünürlüğünü engelleyen perde/raf vb. olmamasına dikkat edin
Gürültülü alanlarda ek siren gereksinimi doğabilir. Hedef: genel alanlarda ≥65 dB(A), yatak odalarında ≥75 dB(A) veya ortamdan en az +5 dB(A).
Kaç Metrede Bir Kullanılmalı?
Punkt kaynak kabulüyle ses şiddeti mesafe ile ~her iki katında 6 dB azalır. 90 dB(A) @1 m için yaklaşık azalış:
- 2 m ≈ 84 dB • 4 m ≈ 78 dB • 8 m ≈ 72 dB • 16 m ≈ 66 dB
Kural-ıhsas öneri: Açık/standart hacimlerde yarıçap 10–12 m (koridorlarda iki yönlü yayılım varsayımıyla 20–24 m aralık) çoğu projede 65 dB(A) hedefini karşılar. Gürültülü alanlarda aralığı 10–12 m’ye düşürün veya ek siren ekleyin.
Bu değerler genel mühendislik kılavuzu içindir; asıl yerleşim, saha ölçümü ve yerel yönetmeliklere göre nihai projelendirilmelidir.
Teknik Özellikler
| Parametre | Değer / Açıklama |
|---|
| Çalışma gerilimi | 15–30 V DC (loop beslemeli) |
| Bekleme akımı | ~0.3–0.4 mA (tipik), panel ve ayarlara bağlı |
| Alarm akımı | ~2 mA (sadece ses) • ~5–8 mA (ses+flaşör, 24V tipik) |
| Ses seviyesi | Seçilebilir: 80 / 85 / 90 dB(A) @1 m |
| Tonlar | 25 ön tanımlı ton (örn. Slow Whoop vb.) |
| Görsel uyarı | Kırmızı LED flaş: beklemede periyodik; alarmda sürekli |
| Çalışma sıcaklığı | –10…+50 °C • Bağıl nem %95’e kadar (yoğuşmasız) |
| Koruma sınıfı | IP21 (iç mekân) |
| Boyutlar / ağırlık | ≈ Ø100 × 47–50 mm • ≈ 160 g |
| Kablo kesiti | 0.8–2.5 mm² (loop) |
| İzolasyon | Dahili kısa devre izolatörü |
| Yedek güç | Dahili Li-ion pil (yaklaşık 1 saat alarm desteği) |
| Loop kapasitesi | Bir loop’ta tavsiye edilen en fazla ≈ 25 adet |
| Standartlar | EN 54-3 (sesli ikaz), EN 54-17 (izolatör), CE |
Değerler tipik/temsilidir; panel yazılımı, konfigürasyon ve sahaya göre küçük farklılıklar gösterebilir.
Montaj ve Kurulum Bilgileri
- Tabanı sabitleyin: FD 7100 tabanı düz yüzeye uygun dübel/vida ile monte edin.
- Kablolama: Taban terminallerine Loop IN/OUT bağlantılarını yapın. Kablo kesiti 0.8–2.5 mm².
- İzolasyon: Hat kısa devrelerinde cihaz kendi tarafını izole eder; loop devamlılığı korunur.
- Ton & seviye: DIP anahtar veya panelden 80/85/90 dB ve ton seçimini yapın.
- Yükseklik: Tavan/duvar yüzeyinde tipik 2–3 m. Flaşın görünürlüğünü engellemeyin.
- Gövdeyi kilitleyin: Üniteyi tabana oturtup saat yönünde çevirerek kilitleyin.
- Test: Panel üzerinden cihazı adres testine alın; ses/flaş ve adres doğrulamasını yapın.
Püf Noktası: Koridorlarda sirenleri kör nokta kalmayacak şekilde karşılıklı yerleştirin. Kapı, dolap ve yüksek bölmeler sesi/görüşü gölgeleyebilir.
Güç hesabı: Alarm akımlarını, aynı loop’taki diğer cihazlarla birlikte panel güç/akü hesabına dahil edin.
Sertifikalar ve Standartlar
EN 54-3
Yangın alarmı sesli ikaz cihazları standardına uygunluk.
EN 54-17
Dahili kısa devre izolatörü standardına uygunluk.
CE İşareti
İlgili AB direktifleriyle uyumlu, güvenlik ve EMC gerekliliklerini karşılar.
Flaşör, bina içi görsel uyarı amaçlıdır; yüksek candela sınıfı VAD (EN 54-23) gereklilikleri proje özelinde ayrıca değerlendirilmelidir.
SSS & Proje Notları
Flaşör kapatılabilir mi?
Evet, flaşör ve ses parametreleri panel/dip anahtar ayarlarıyla yapılandırılabilir. Tahliye senaryosuna göre açıp kapatabilirsiniz.
Harici besleme gerekir mi?
Hayır. Loop hattından beslenir. Dahili Li-ion batarya kısa kesintilerde alarmı sürdürebilir (~1 saat tipik).
Dış mekânda kullanılır mı?
IP21 olduğundan yalnızca iç mekâna uygundur. Dış ortam için yüksek IP sınıflı modeller tercih edilmelidir.
Bu sayfa, montajcı ve teknik uzmanlara yönelik hazırlanmıştır. Nihai yerleşim; yerel mevzuat, EN 54/TS EN 54 standartları, saha gürültü ölçümleri ve panel üretici kılavuzları esas alınarak projelendirilmelidir.
