Adreslenebilir loop hattında sabit sıcaklık eşiğine göre hassas ısı algılama • Dahili kısa devre izolatörü • EN 54-5 & EN 54-17 uyumlu.

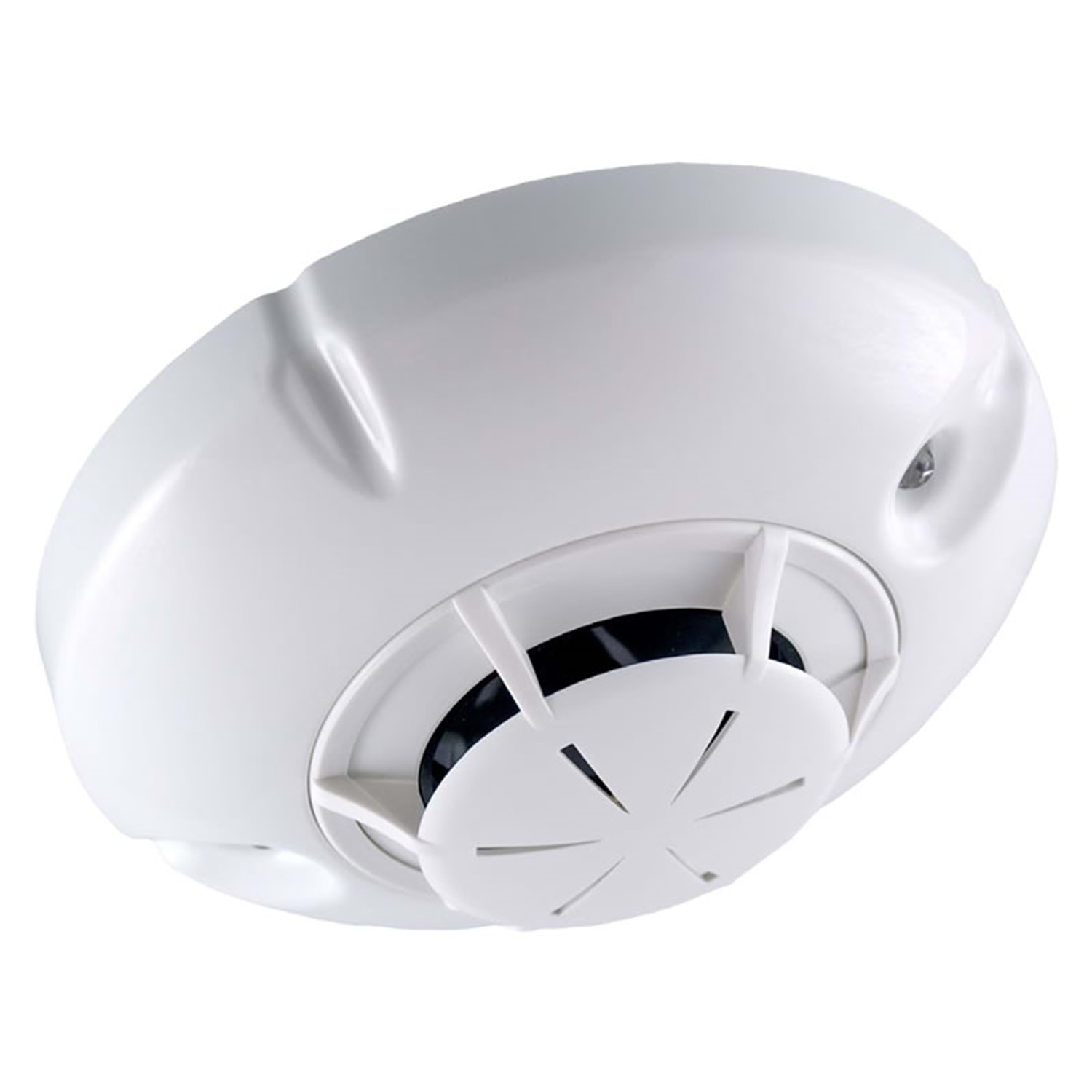

Profesyonel montajcı ve teknik uzmanlar için hazırlanmıştırFD 7110, sabit sıcaklık eşiğine ulaşıldığında yangını algılama prensibiyle çalışan, adreslenebilir (interaktif) tipte bir ısı dedektörüdür. Termistör sensörü ve mikroişlemci tabanlı elektronik yapısı sayesinde kararlı ölçüm ve yalancı alarm filtreleme yeteneği sunar.
Loop hattı üzerinden 15–30 V DC ile beslenir. Taban klemensleri üzerinden giriş/çıkış ve harici uzaktan gösterge bağlantıları yapılır. Kısa devre izolatörü dedektörün içine entegredir.
+IN / +OUT / −IN/OUT | Remote Indicator çıkışıTermistörün sıcaklığa bağlı direnç değişimi mikroişlemci tarafından izlenir. Önceden seçilmiş sabit eşik (EN 54-5 sınıfları) aşıldığında dedektör alarm durumuna geçer ve panele olay iletir. Ani fakat eşik altı dalgalanmalar alarm üretmez.
FD 7110, iki telli loop hattına seri (daisy-chain) bağlanır ve UniPOS IFS7000 serisi adresli panellerle UniTALK protokolü üzerinden haberleşir.
Algılama Yöntemi | Sabit sıcaklık (termistör) – EN 54-5 sınıfları: A1S (~58 °C), A2S (~72 °C), BS (~87 °C); sınıf seçimi panelden |
Dahili İzolatör | EN 54-17 uyumlu kısa devre izolatörü (entegre) |
Çalışma Gerilimi | 15 – 30 V DC (loop hattından besleme) |
Bekleme Akımı | < 310 µA |
Alarm Akımı | ~2 mA |
İletişim | UniTALK adresli protokol; UniPOS IFS7000 serisi paneller ile |
Koruma Alanı | ~5 m yarıçap (10 m çap) @ ~8 m montaj yüksekliği |
Maks. Montaj Yüksekliği | 11 m (kapsama daralabilir) |
Çalışma Sıcaklığı | −10 °C … +55 °C |
Maks. Bağıl Nem | %93 ±3 @ 40 °C (yoğunlaşmasız) |
Koruma Sınıfı | IP43 |
Boyutlar | Ø 100 mm x 47 mm (kafa + taban) |
Ağırlık | ~100 g (taban dâhil) |
Tesisat | 2 telli loop; 0.5–2.5 mm² kablo (tercihen ekranlı) |
Uyumlu Panel | UniPOS IFS7000 serisi (ör. IFS7002) |
Görsel Gösterge | 2× kırmızı LED, 360° görünür; beklemede 16 sn’de bir flaş, alarmda sürekli, izolatörde 1 Hz, harici gösterge kısa devresinde 2 Hz |
Montaj Tabanı | DB-7100 standart taban (ayrı satılır) |
Kurulum, devreye alma ve bakım işlemleri yürürlükteki yönetmeliklere uygun şekilde, yetkili teknik personel tarafından yapılmalıdır. En güncel üretici talimatlarını izleyiniz.
EN 54-5/17 uyumlu, UniTALK protokollü, dahili kısa devre izolatörlü adresli ısı dedektörü. IFS7000 panellerle uyumlu; DB-7100 taban, 360° çift LED, A1S/A2S/BS sınıfı eşik seçimi.
Anahtar kelimeler: FD 7110, adresli ısı dedektörü, short circuit isolator, UniPOS, IFS7002, EN54-5, EN54-17, DB-7100, UniTALK, sabit sıcaklık dedektörü.
Hızlı erişim: Üst · Teknik Özellikler · Montaj
“Nedir, nasıl çalışır, nerelerde ve hangi amaçla kullanılır, adresli/konvansiyonel farkları, avantaj–dezavantajlar, kapsama ve montaj kuralları” – hepsi tek sayfada.
Profesyonel montajcı ve teknik uzman odaklıAdresli sabit ısı dedektörü, bulunduğu ortamda sıcaklığın önceden belirlenmiş sabit bir eşik değeri aşmasını algılayarak yangın alarm paneline olay bildiren, adreslenebilir loop hattında çalışan bir algılayıcıdır. Dumanın güvenilir algılanamadığı (toz/buhar/dumanın yoğun) yerlerde ısıya odaklanır ve ısı artışı eşik değeri geçerse yangın alarmı üretir.
Dedektör, çevre sıcaklığını sürekli tarar. Seçilen sınıfa ait sabit eşik aşıldığında alarm durumuna geçer. Eşik altındaki kısa süreli dalgalanmalar yalancı alarm üretmez.
Kontrol paneli (ör. IFS7000 serisi) ile adresli protokol üzerinden düzenli olarak haberleşir. Her cihazın benzersiz bir ID adresi vardır; olaylar ve arızalar noktasal izlenir.
Duman yerine ısı artışı ile yangının tespiti. Sıcaklık eşiğini aşan tehlike durumlarının hızlı şekilde panele bildirilmesi ve bölgenin erken tahliyesine katkı.
Kimlik & İzleme | Adresli: Her dedektör benzersiz ID ile noktasal izlenir. Konvansiyonel: Bölgesel (zon) bilgi, nokta tespiti yoktur. |
İletişim | Adresli: İki yönlü protokol, sürekli durum/arıza takibi. Konvansiyonel: Basit akım değişimi ile zon alarmı. |
Kablo & Topoloji | Adresli: Loop hat ve izolasyon mimarisi; kısa devre izolasyonu ile süreklilik. Konvansiyonel: Zon hattında tek arıza tüm zonu etkileyebilir. |
Kurulum / Bakım | Adresli: Yazılım adreslemesi, ileri teşhis. Konvansiyonel: Daha basit kurulum, sınırlı teşhis. |
Maliyet | Adresli: Başlangıç maliyeti daha yüksek ancak işletmede tasarruf ve esneklik. Konvansiyonel: İlk yatırım düşük, ölçeklenebilirlik sınırlı. |
Gerçek kapsama, tavan yüksekliği, sınıf seçimi ve mekân geometrisine bağlıdır. Aşağıdaki değerler tipik kılavuz niteliğindedir; proje, EN 54-14 ve yerel yönetmeliklere göre doğrulanmalıdır.
~8 m tavan | ~5 m yarıçap kapsama (≈ 78 m²) · Dedektörler arası tipik max. mesafe ≈ 10 m |
~10 m tavan | ~4.5 m yarıçap (≈ 64 m²) · Daha sık yerleşim önerilir |
~11 m tavan | ~4 m yarıçap (≈ 50 m²) · Algılama alanı daralır |
Kapalı hacimlerde engel/kiriş arkasında gölgelenen bölgeler oluşabilir; bu alanlar için ilave dedektör planlayın. Kapsama, iklimlendirme hava akımları ve yerel risklere göre revize edilmelidir.
Devreye alımda ve periyodik olarak ısı test cihazı ile fonksiyon testi yapılmalıdır. Tozlu ortamlarda en az 6 ayda bir temizlik önerilir. Panel üzerinden cihaz durumları (hata/sökülme) düzenli kontrol edilmelidir.
