Teknik uzmanlar için: teknik özellikler, çalışma prensibi, kullanım alanları, montaj, uyumluluk/sertifikasyon.
Bu sayfada UniPOS markasına ait FD 7201 konvansiyonel hat adresleme adaptörü, FD7120 interaktif adresli ısı artış dedektörü ve DB 7100A adresli dedektör tabanı teknik olarak ele alınır. Her bölümde öne çıkan teknik veriler, uygulama senaryoları, montaj adımları ve standart uyumlulukları bulabilirsiniz.
Parametre | Değer |
---|---|
Fonksiyon | Konvansiyonel dedektör zonunu adresli loop’a çeviren arayüz |
Maks. dedektör | 1 zon / 32 konvansiyonel dedektör |
Besleme (loop) | 15–30 V DC (sinyal), 12–34 V DC (güç) |
Akım (bekleme) | ~0.3 mA (sinyal) + 2–6 mA (güç) |
Akım (alarm) | ~3 mA (sinyal) + 10–50 mA (güç) |
Hat izleme eşikleri | <2 mA: kopuk • 2–10 mA: normal • 10–50 mA: alarm • >50 mA: kısa devre |
İzolatör | Sinyal ve güç loop’unda dahili kısa devre izolatörü |
Çalışma sıcaklığı | -10…+70 °C (FD 7201S: +55 °C) |
Koruma | IP50, iç mekân |
Gövde | ABS, ~Ø100 mm x 58 mm (FD 7201S, tabanla) |
İletişim | UniTALK – IFS7000 serisiyle uyumlu |
Akım izleme ile durum analizi
Konvansiyonel zon üzerinden akan akımı sürekli ölçer. Dedektör alarmında hat akımı yükselir ve modül bunu adresli yangın olayına çevirerek panele iletir. Kopuk/kısa devre gibi arızaları da eşiklere göre ayırt eder.
FD 7201S’de yerleşik algılama
FD 7201S modelinde entegre ısı artış sensörü ilave bir algılama noktası sağlar; ortamda hızlı sıcaklık yükselişi veya eşik aşımı varsa modül doğrudan alarm üretir.

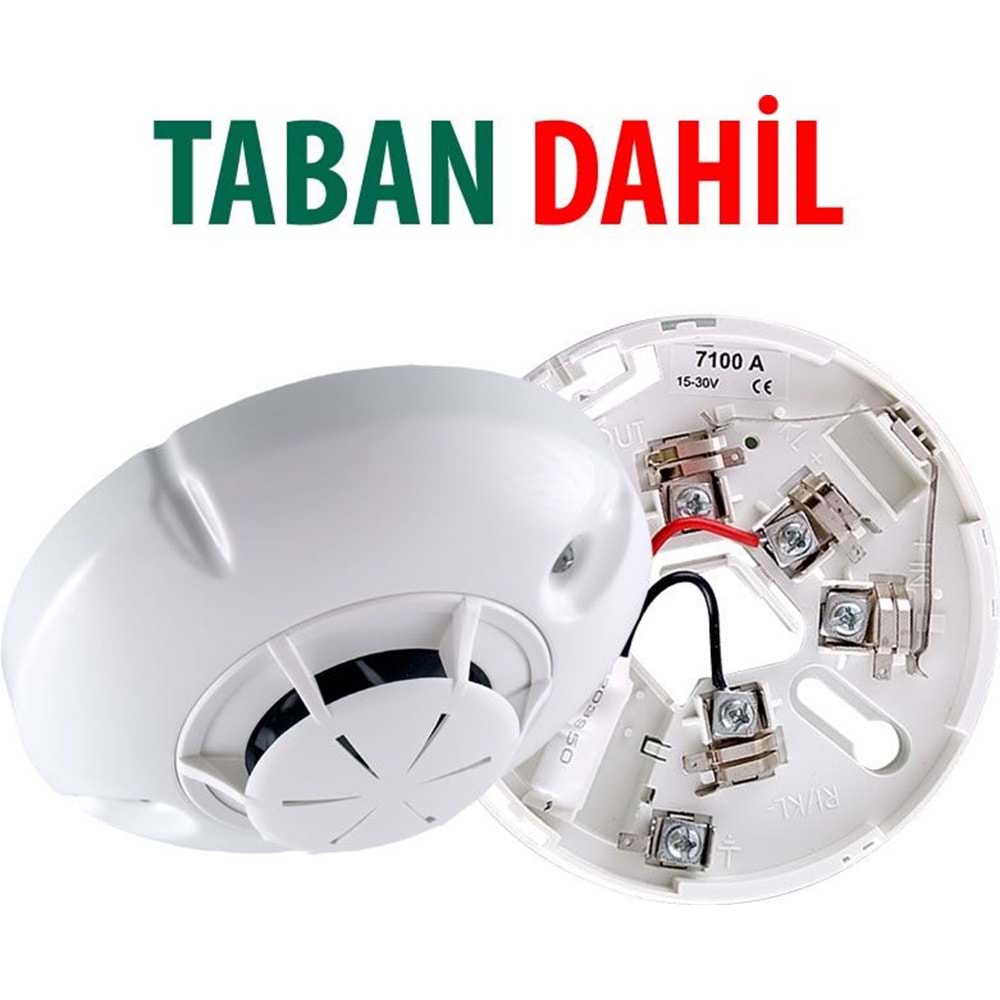

Parametre | Değer |
---|---|
Algılama | Termovelosimetrik (Rate-of-Rise) + sabit eşik |
Sınıf (EN54-5) | Programlanabilir: A1R / A2R / BR |
Besleme | Adresli loop 15–30 V DC • bekleme <~0.31 mA |
İzolatör | Dahili kısa devre izolatörü |
LED | 360° görünür: beklemede periyodik, alarmda kırmızı sabit |
Çalışma sıcaklığı | -10…+55 °C • RH ≤ %93 (40 °C) |
Koruma | IP43, iç mekân |
Boyut / Ağırlık | Ø100 mm x ~47 mm • ~0.1 kg (DB 7100A ile) |
Taban | DB 7100A (standart adresli taban) |
Mikroişlemci, sensör sıcaklığındaki artış hızını ve mutlak eşik değerini birlikte değerlendirir.

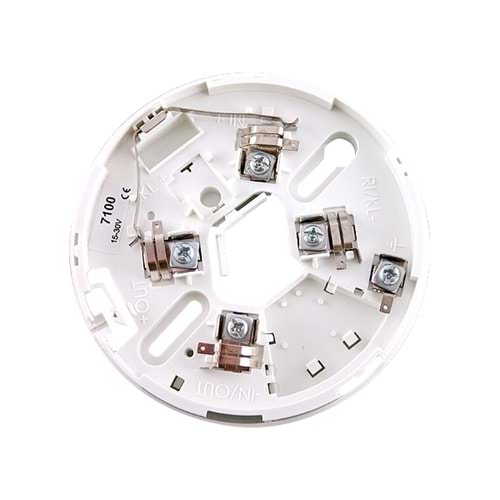

Parametre | Değer |
---|---|
Uyumlu seri | UniPOS 7100 serisi: FD7110 / FD7120 / FD7130 / FD7160, FD 7201S |
Elektrik | Adresli loop IN/OUT klemensleri, ops. R/I çıkışı |
Yapı | ABS, ince profil; dedektör sökülse de loop sürekliliğini koruyan mekanizma |
Boyut | Ø ~100 mm • kalınlık ~15 mm |
Montaj | Tavana 2 vida ile; kablo girişi hazırlıklı |
FD 7201 (M/S), FD7120 ve DB 7100A; UniPOS adresli sistemin 7000 serisi panelleriyle uyumludur.
Atölye: 20 m × 30 m = 600 m², tavan 6 m, orta düzey hava akımı.
