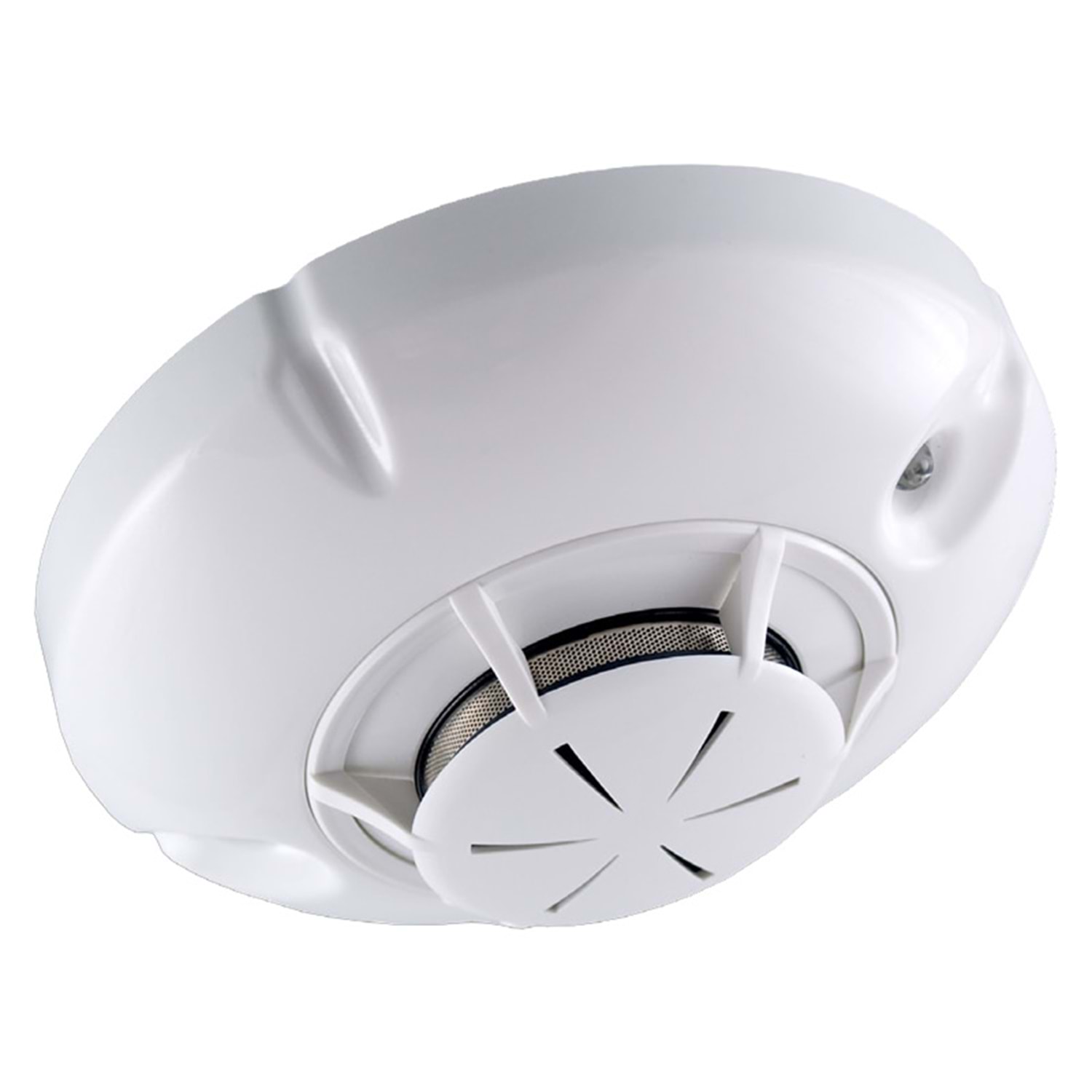

FD 7130; fotoelektrik (optik) prensiple dumanı erken safhada algılayan, mikroişlemci kontrollü, dahili kısa devre izolatörlü ve EN 54-7 uyumlu adresli bir dedektördür. Adresli mimarisi sayesinde her cihaz panel tarafından tekil olarak tanınır ve olaylarda konum bilgisiyle raporlanır.
Durum | LED Davranışı | Açıklama |
---|---|---|
Bekleme | ~16 sn’de bir kısa flaş (2 LED) | Dedektör devrede ve izleme halinde. |
Alarm | Sürekli kırmızı (2 LED) | Yangın algılandı; panel adresi alarm olarak gösterir. |
İzolasyon Aktif | ~1 Hz düzenli flaş | Hat kısa devre izolasyonu çalıştı; ilgili segment izole. |
RI Çıkışı Kısa Devre | ~2 Hz hızlı flaş | Uzaktan ihbar lambası devresinde arıza tespiti. |
Bakım Gerekli | ~2 Hz hızlı flaş | Kirlilik limiti aşıldı; temizlik planlayın (panelden arıza türünü doğrulayın). |
Açık ofisler, toplantı odaları, koridorlar ve arşivler.
Otel, hastane, okul gibi çok odalı yapılarda adresli konum bildirimiyle hızlı yönlendirme.
Geniş holler, depolar ve otopark geçiş alanları.
Ofis/operasyon alanları, kontrol odaları, paketleme – aşırı tozlu proseslerde alternatif tipler düşünün.
Veri merkezi, UPS-batarya odası, elektrik pano odaları – erken kablo izolasyon hatası tespiti.
Entegre adresli sistemli rezidanslarda daire içi/koridor uygulamaları.
UniPOS FD 7130; dahili izolatör, programlanabilir hassasiyet, kontaminasyon telafisi ve 360° LED’leri ile modern adresli sistem ihtiyaçlarını karşılayan güvenilir bir optik duman dedektörüdür. Doğru projelendirme, yerleşim ve düzenli bakım ile ilk duman belirtilerinde hızlı ve kararlı erken uyarı sağlar.
FD 7130; adreslenebilir, fotoelektrik algılama prensibine sahip, dahili hat izolatörlü ve EN 54-7 uyumlu bir duman dedektörüdür. 3 kademeli (düşük/orta/yüksek) hassasiyet, 360° görünür çift LED ve DB-7100 taban ile kolay montaj özellikleri öne çıkar.
IR LED kaynak ve karşı konumdaki fotodiyot, optik odada duman parçacıklarının ışığı saçmasını algılar; eşik aşıldığında panel yangın durumuna geçer. Mikroişlemci kontrollü sinyal işleme; kirlenme ve gürültü koşullarında kararlılık sağlar.
Düşük / Orta / Yüksek — panelden atanır; ortam koşuluna göre yanlış alarm direnci optimize edilir.
Kısa devre segmentini otomatik izole eder; kalan hat izlemeye devam eder.
Bekleme (heartbeat), alarm, izolasyon ve RI devre arızası gibi haller görsel olarak izlenir.
Parametre | Değer | Açıklama |
---|---|---|
Algılama Prensibi | Optik (IR saçılım) | Fotoelektrik, duman partiküllerine duyarlı |
Hassasiyet | 3 kademe (Düşük/Orta/Yüksek) | Panel üzerinden programlanabilir |
Besleme | 15–30 V DC | Adresli loop hattından |
Akım (Bekleme/Alarm) | <310 µA / ~2 mA | Düşük bekleme akımıyla uzun hatlarda verim |
İzolatör | Var (entegre) | Kısa devrede segment izolasyonu |
Koruma Sınıfı | IP43 | İç mekân; su püskürmesine sınırlı dayanım |
Çalışma Sıcaklığı | −10 °C…+55 °C | Standart iç ortam koşulları |
Bağıl Nem | (93 % ±3) @ 40 °C | Yoğunlaşmasız |
Boyutlar / Ağırlık | Ø100 × 47 mm / ~0.10 kg | Taban dâhil |

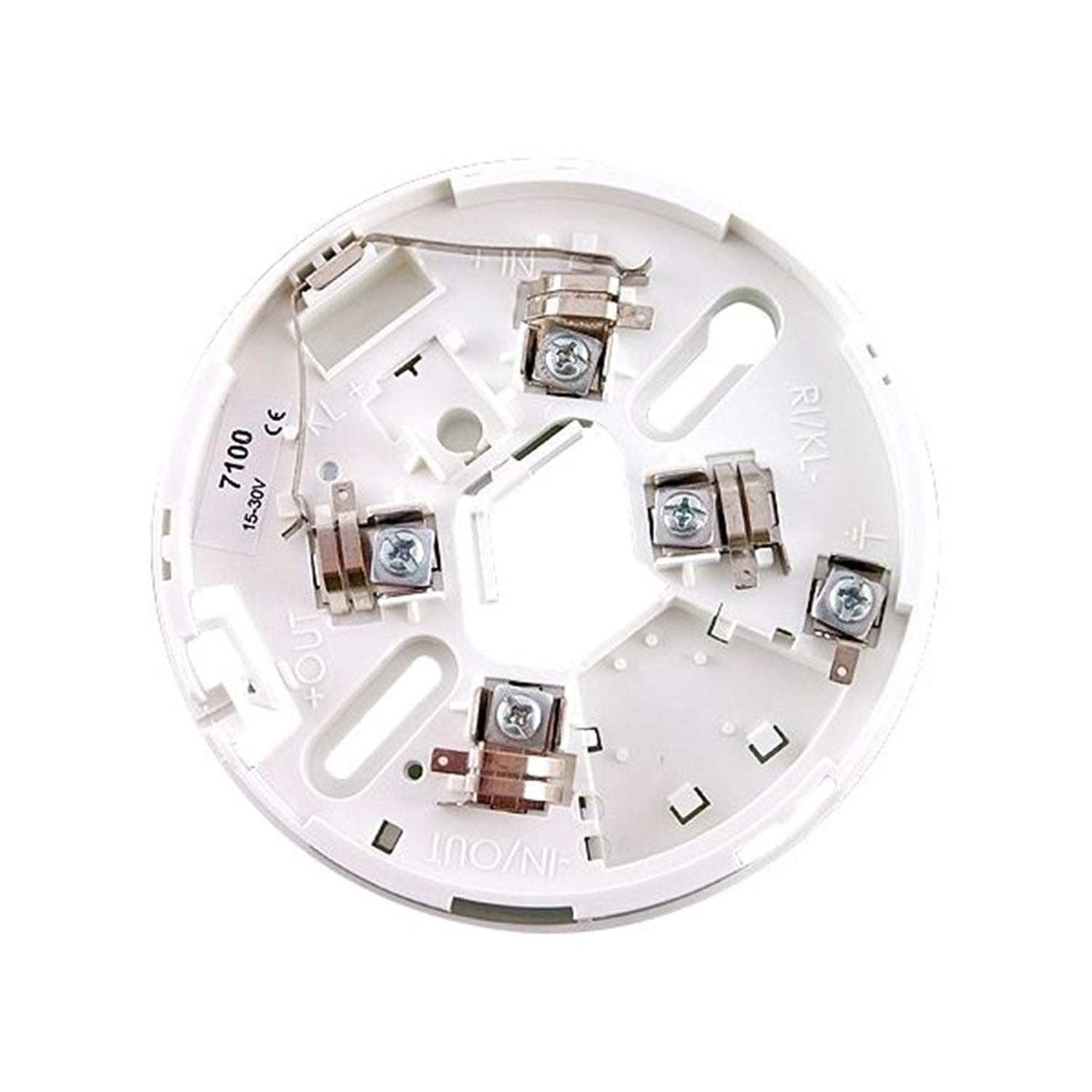

Taban | DB-7100 | Kilitlenebilir montaj tabanı |
Uzak İhbar | RI31 (ops.) | İki telli bağlantı ile LED tekrarı |
Standart | EN 54-7 | Avrupa standardı uygunluğu |
Ofis alanları, toplantı odaları, koridor ve arşivler — yüksek hat güvenliği ve adresli konum bildirimi.
Otel, hastane, okul; çok odalı yapıda noktasal alarm yeri tespiti ile hızlı müdahale.
Kontrol odaları, depo ve paketleme; aşırı tozlu proseslerde alternatif tipler/aspirasyon düşünülmeli.
Görsel kontrol, LED heartbeat, toz/örümcek ağı gözlemi.
Rotasyonlu duman testi; sonuçları kayıt altına alın.
Optik odanın yumuşak fırça/hava ile temizliği; tamamen kuruduktan sonra montaj.
Hayır. Enerji ve haberleşme adresli loop hattından sağlanır.
IFS7000 serisi panel üzerinden cihaz konfigürasyonundan düşük/orta/yüksek profiller atanır.
Dedektör başlığının görünmediği yerler (asma tavan üstü, kilitli odalar) için uzaktan ihbar LED’i önerilir.
Aşırı buhar/dumanlı veya çok tozlu alanlarda optik yerine ısı/aspirasyon çözümlerini değerlendirin.
