Video Balun Nedir?
Balun (balanced ↔ unbalanced), 75 Ω BNC koaksiyel ile 100 Ω UTP bükümlü çift arasında empedans uyumu sağlar. AHD/TVI/CVI/CVBS sinyalini UTP kabloyla parazite daha dayanıklı ve daha uzun mesafe taşımak için kullanılır. Pasiftir; ek güç istemez.
Video İzolatör (Ground-Loop Isolator) Nedir?
Farklı toprak potansiyellerinden doğan ground-loop sorunlarını (kayan çizgi, hum bar/dalgalanma, gölgelenme) galvanik izolasyon ve filtreleme ile azaltır. Genellikle kamera tarafına takılır.
Hangi Sorunları Çözer?
- Ground-loop kaynaklı kayar çizgiler / hum bar ve görüntü dalgalanmaları
- UTP üzerinde ortak kip (common-mode) girişim ve çapraz konuşmanın azaltılması
- TVS ile ani gerilim darbelerine karşı ek dayanım (modele bağlı)
- Koaksiyel yerine UTP ile düzenli saha kablolaması ve uzun mesafe

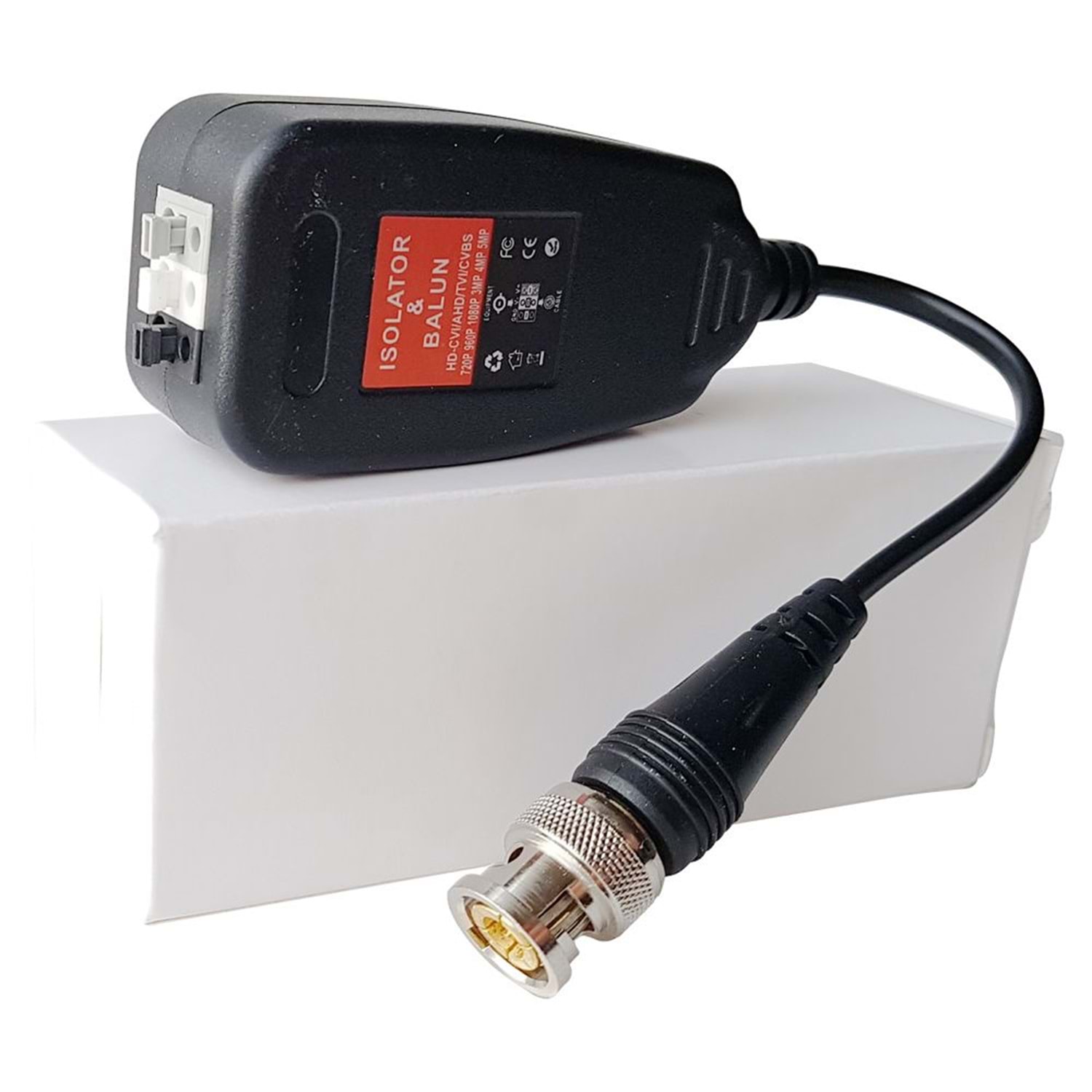

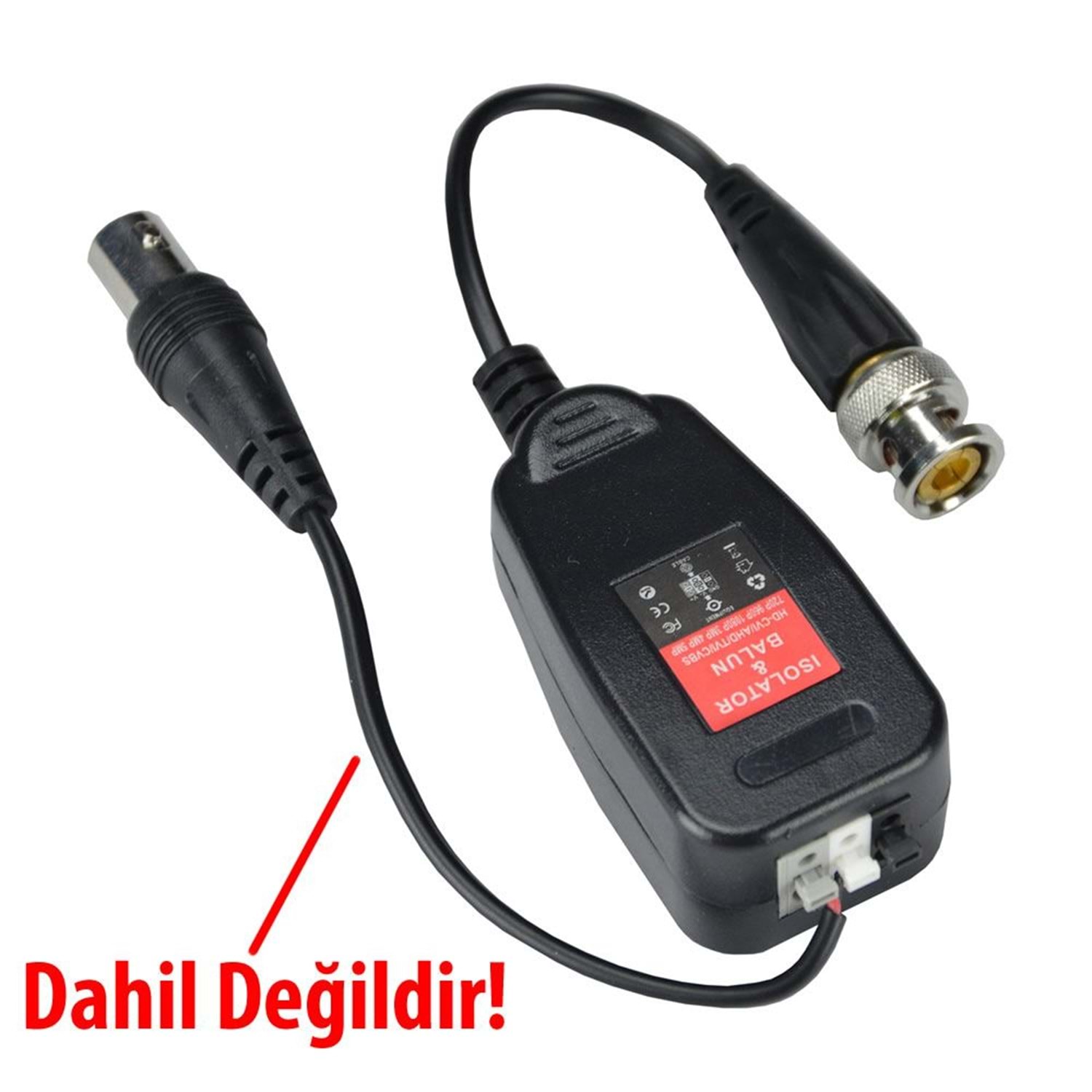

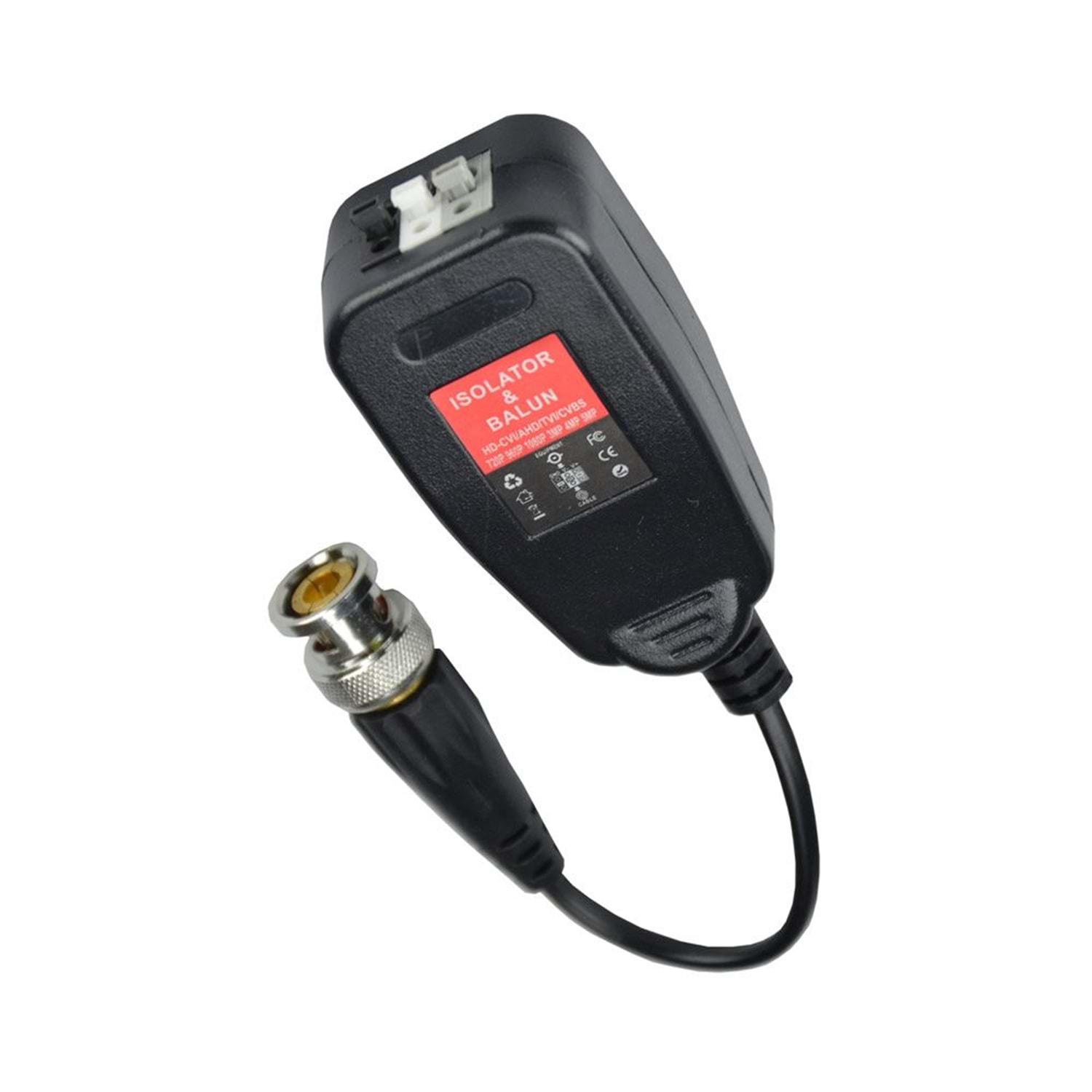

Teknik Özellikler — 5MP Tekli Video İzolatör & Pasif Video Balun
Uyumluluk | HD-TVI / HD-CVI / AHD / CVBS — NTSC, PAL, SECAM |
Desteklenen Çözünürlük | 720P / 960P / 1080P / 3MP / 4MP / 5MP |
Maks. Mesafe (tipik) | Koaksiyel: ~400 m sinyal düzeltmesi (koşula göre) UTP (CAT5e/CAT6): uygun koşullarda 600 m’ye kadar* |
Arayüzler | BNC 75 Ω ↔ UTP 100 Ω (vidasız terminal veya RJ45 varyantı) |
Koruma | TVS dalgalanma koruma; Paratoner Tasarım Sınıfı: III (üretici beyanı) |
Güç | Pasif — harici güç gerektirmez |
Gövde | ABS mühendislik plastiği, kompakt ve kolay montaj |
* Mesafe; çözünürlük/format, kablo kalitesi, ek sayısı ve saha gürültüsüne bağlıdır. Planlamada %20–30 emniyet payı bırakmanız önerilir.
Sık Sorulan Sorular
Video balun ne işe yarar?
Koaksiyel yerine UTP iletimini mümkün kılar; empedans uyumu yaparak parazite dayanıklı, ekonomik ve uzun menzilli iletim sağlar.
Video izolatör hangi görüntü sorunlarını azaltır?
Ground-loop kaynaklı kayar çizgiler, hum bar/dalgalanma ve gölgelenme artefaktları.
Her iki tarafa da balun koymalı mıyım?
Evet. UTP iletimi çift yönlü dönüşüm gerektirir. İzolatör ise genellikle kamera tarafına takılır.
5MP destekli mi? Mesafe düşer mi?
Ürün sınıfı 5MP’e kadar uygundur; fakat çözünürlük arttıkça pratik iletim mesafesi genellikle kısalır. Kablo kalitesi ve saha gürültüsü etkilidir.
TVS dalgalanma koruma ne sağlar?
Yıldırım/anahtarlama kaynaklı ani gerilim darbelerini sınırlamaya yardımcı olur; bağlı ekipmanı korumaya katkı sunar (modele bağlıdır).
