Sıva Üstü Montaj Kablo Koruması Estetik Flanş (AC 8001) Islak/Nemli Yüzey (AC 8002) 8000/8000D/8000R/8000RD/7100/7100A Uyum

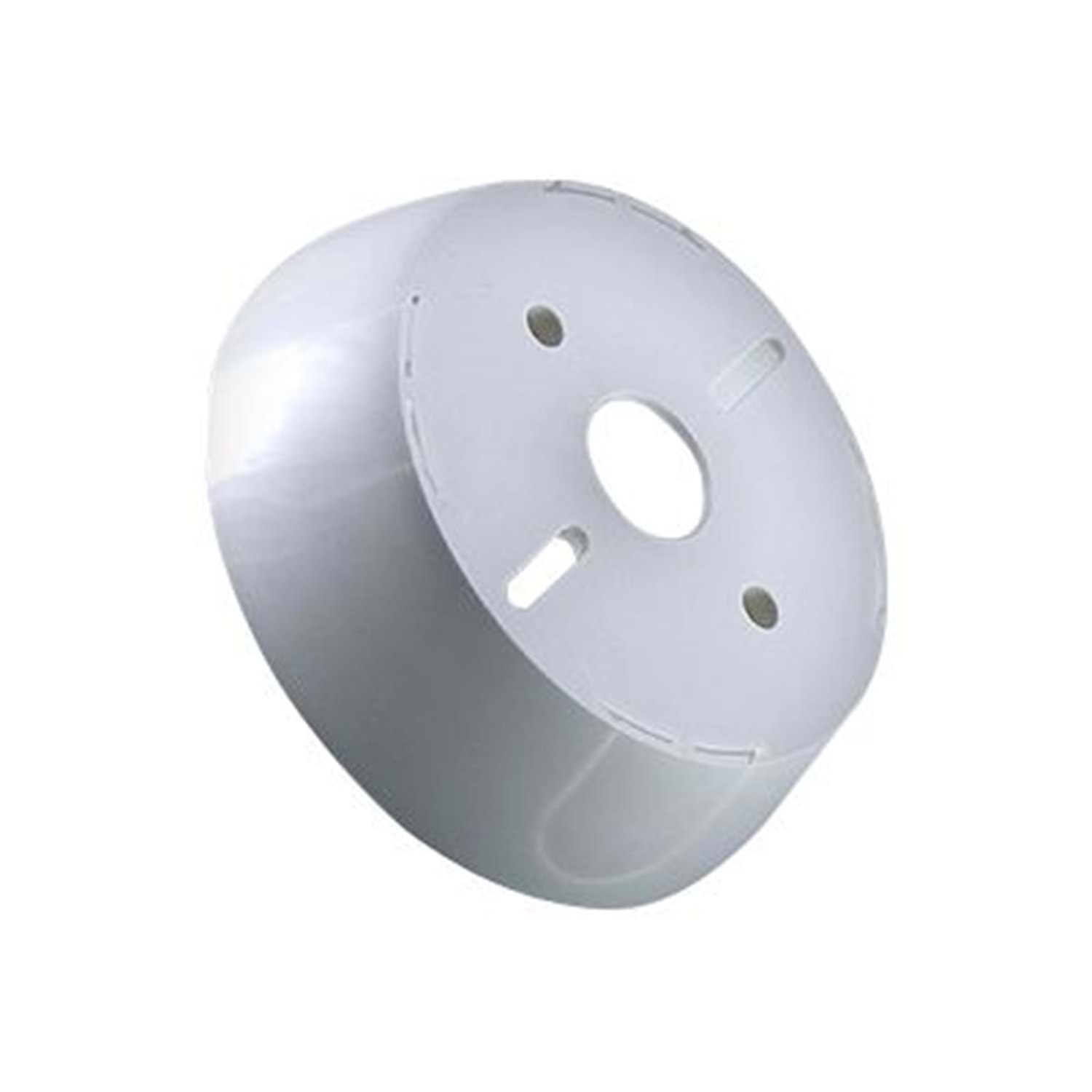

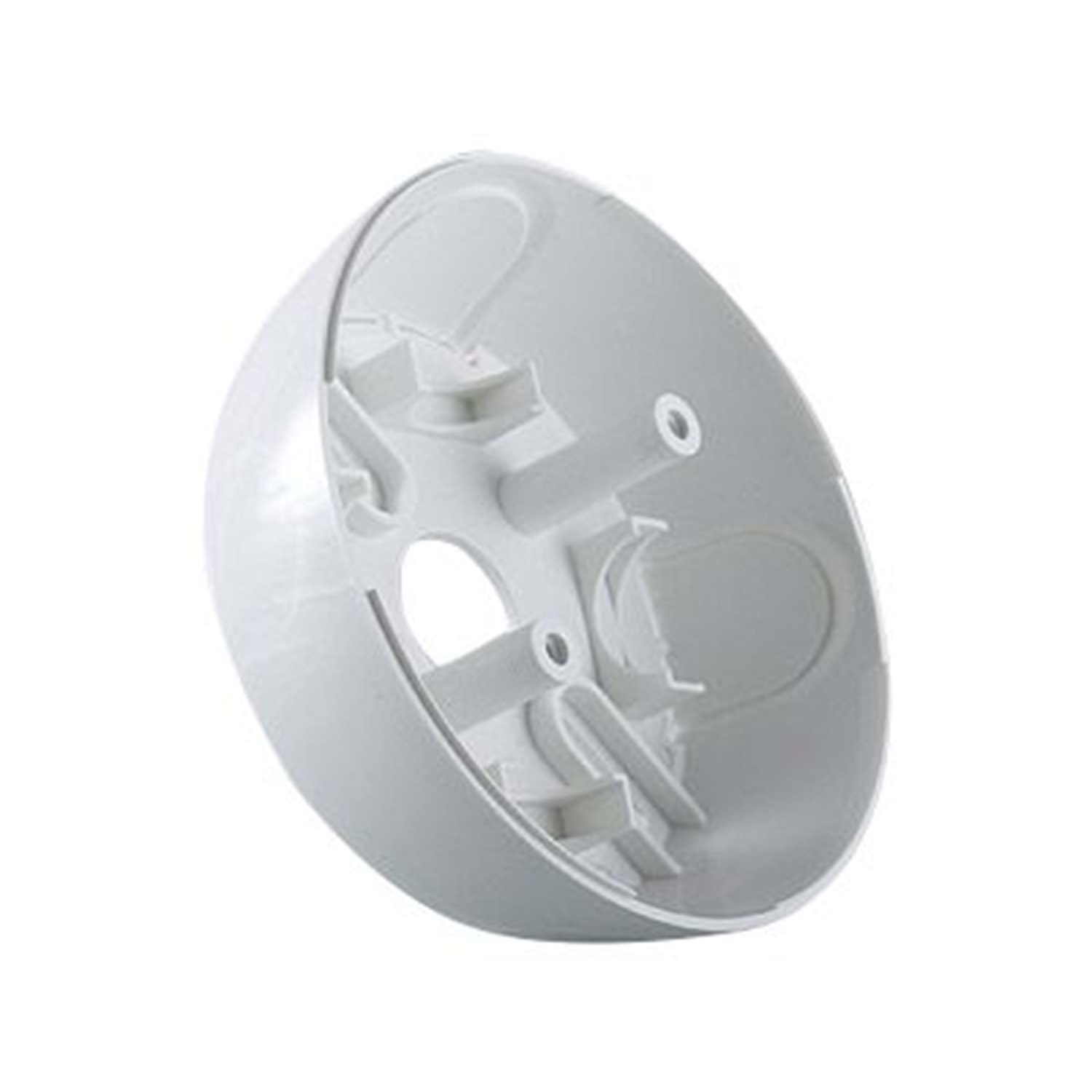

UniPOS AC 8001 – Flanşlı Sıva Üstü Alt Taban
Nedir?
AC 8001, sıva üstü kablo tesisatlarında dedektör tabanı ile kablo borusunu flanşlı yapı sayesinde estetik ve güvenli biçimde birleştiren ara tabandır.
Nerede Kullanılır?
- Ofisler, oteller, AVM, sağlık tesisleri, kamu binaları
- Açık görünen kablo kanalları ve PVC/korrige borulu tesisatlar
Ne İşe Yarar?
- Kablo girişlerini gizleyip düzenler, estetik görünüm sağlar.
- Bağlantı noktalarına mekanik koruma sağlar.
- Servis/bakım sırasında hızlı sök-tak imkânı sunar.
Nasıl Kullanılır?
- Ara tabanı dübel/vida ile yüzeye sabitleyin.
- Kabloları ve boruyu iç hacimden geçirip taban altına alın.
- Dedektörün kendi tabanını ara tabana vidalayın ve elektrik bağlantısını tamamlayın.
AC 8001 – Teknik Özellikler
| Tip | Flanşlı, sıva üstü montaj ara tabanı |
| Yükseklik | 30 mm |
| Çap | 98 mm |
| Ağırlık | 25 g |
| Malzeme / Renk | ABS, beyaz |
| Boru Girişi | Maks. Ø22 mm (PVC / korrige boru) |
| Uyumluluk | Tabanlar: 8000, 8000D, 8000R, 8000RD, 7100, 7100A; Dedektör Serileri: 7000 / 8000 |
UniPOS AC 8002 – Flanşsız Islak Yüzey Alt Taban
Nedir?
AC 8002, nemli/yoğuşmalı mahallerde dedektör tabanını kondens sızmasına karşı koruyan, dört yan yüzlü, flanşsız ara tabandır.
Nerede Kullanılır?
- Hangar, tünel, metro istasyonu, şaft vb. yoğuşma oluşan ortamlar
- Islak hacimler veya dış koşullara açık endüstriyel alanlar
Ne İşe Yarar?
- Kondensin dedektör tabanına nüfuz etmesini önleyerek yanlış alarm riskini düşürür.
- Tabanı kolonlar üzerinde yükselterek ısı/kondens yalıtımı sağlar.
Nasıl Kullanılır?
- Yan ve alt yüzlerde işaretli noktalardan delik açın, kablo rakorlarını (EPN/NPT) takın.
- Ara tabanı vida/dübel ile sabitleyin; gerekirse kelepçe/şerit ile askılayın.
- Dedektör tabanını ara tabana vidalayın; elektrik bağlantısını tamamlayın.
AC 8002 – Teknik Özellikler
| Tip | Flanşsız, ıslak/nemli yüzeyler için sıva üstü ara taban |
| Yükseklik | 65 mm |
| İç Çap | 104 mm |
| Ağırlık | 75 g |
| Malzeme / Renk | ABS, beyaz |
| Kablo Rakoru | M22’ye kadar (EPN, NPT vb.) rakorlarla sızdırmaz giriş |
| Uyumluluk | Tabanlar: 8000, 8000D, 8000R, 8000RD, 7100, 7100A; Dedektör Serileri: 7000 / 8000 |
İpucu: Yoğuşma riski olan mahallerde kablo rakorlarını mutlaka kullanın ve sızdırmazlığı teyit edin.
AC 8001 vs AC 8002 – Karşılaştırma
| Özellik | AC 8001 (Flanşlı) | AC 8002 (Flanşsız – Islak Yüzey) |
| Tasarım / Amaç | Estetik flanş; kablo girişlerini gizler | Nem/kondense karşı koruma; yükseltilmiş kolonlu yapı |
| Öne Çıkan Kullanım | Ziyaretçi alanları, iç mekân görünümün önemli olduğu yerler | Tünel, hangar, metro, şaft gibi yoğuşmalı ortamlar |
| Yükseklik | 30 mm | 65 mm |
| Çap / İç Çap | 98 mm | İç çap 104 mm |
| Boru/Rakor | Ø22 mm’ye kadar boru girişi | M22’ye kadar rakor (EPN/NPT) ile sızdırmaz giriş |
| Malzeme | ABS (beyaz) | ABS (beyaz) |
| Uyumluluk | 8000, 8000D, 8000R, 8000RD, 7100, 7100A tabanları; 7000/8000 serisi dedektörler |
Kullanım Amaçları
- Sıva üstü kablo kanallarıyla profesyonel montaj
- Eski tesisatların yenilenmesi ve estetik iyileştirme
- Endüstriyel alanlarda güvenli kablo geçişi
- Yoğuşma riskli mahallerde yanlış alarm önleme (AC 8002)
Başlıca Faydalar
- Estetik: Flanşlı tasarım ile temiz görünüm (AC 8001).
- Dayanıklılık: ABS gövde, mekanik koruma.
- Bakım Kolaylığı: Hızlı sök-tak, düzenli iç hacim.
- Sızdırmazlık: Rakor ile kondense karşı koruma (AC 8002).
Montaj Notları
- Yüzeyin sağlam ve düzgün olmasına dikkat edin; uygun dübel/vida seçin.
- Kablo uçlarını taban içinde rahat çalışılacak şekilde bırakın; keskin kıvrımlardan kaçının.
- Islak mahallerde rakorları sıkılık/sızdırmazlık açısından kontrol edin (AC 8002).
- Elektrik bağlantılarını ilgili dedektör tabanının şemasına göre yapın.
