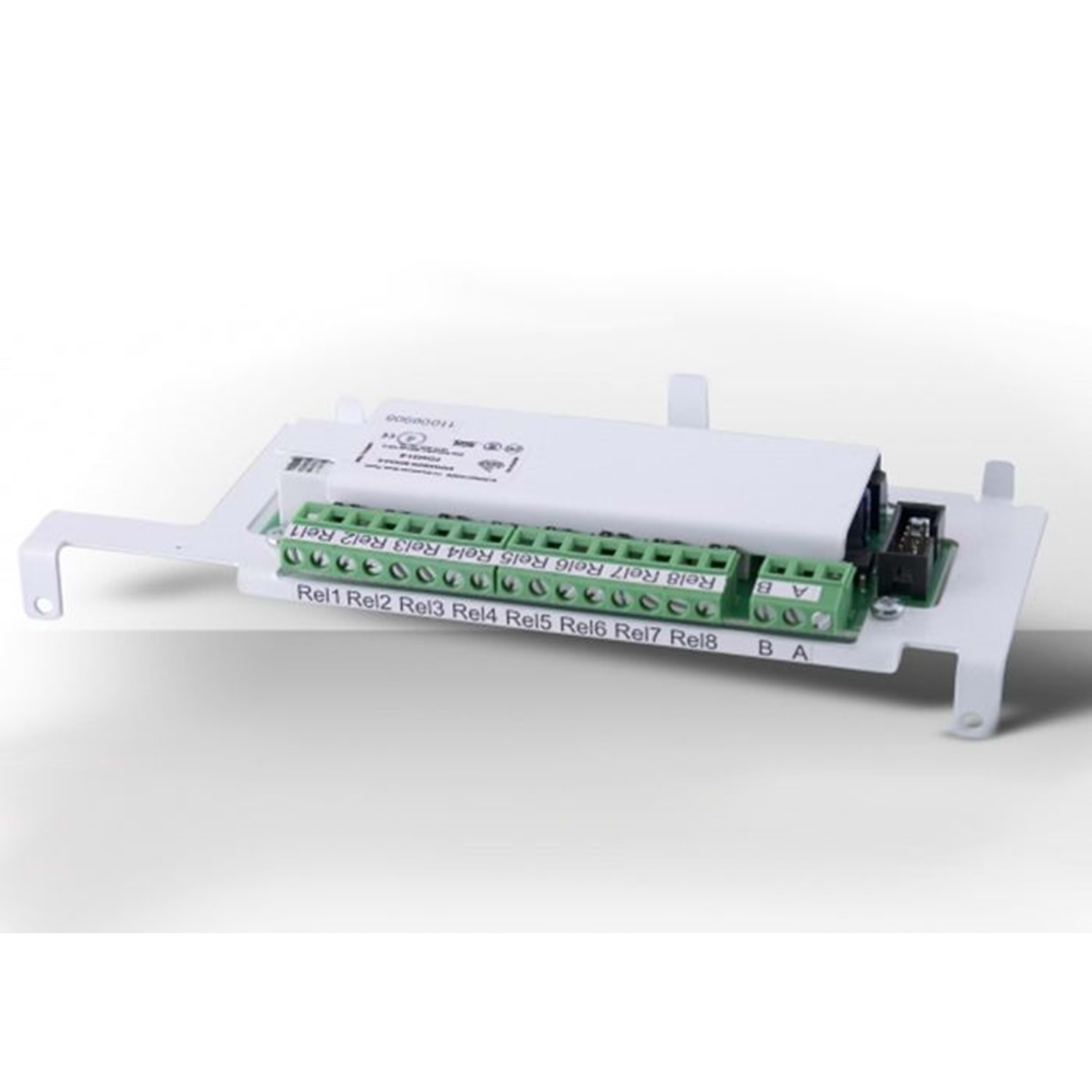

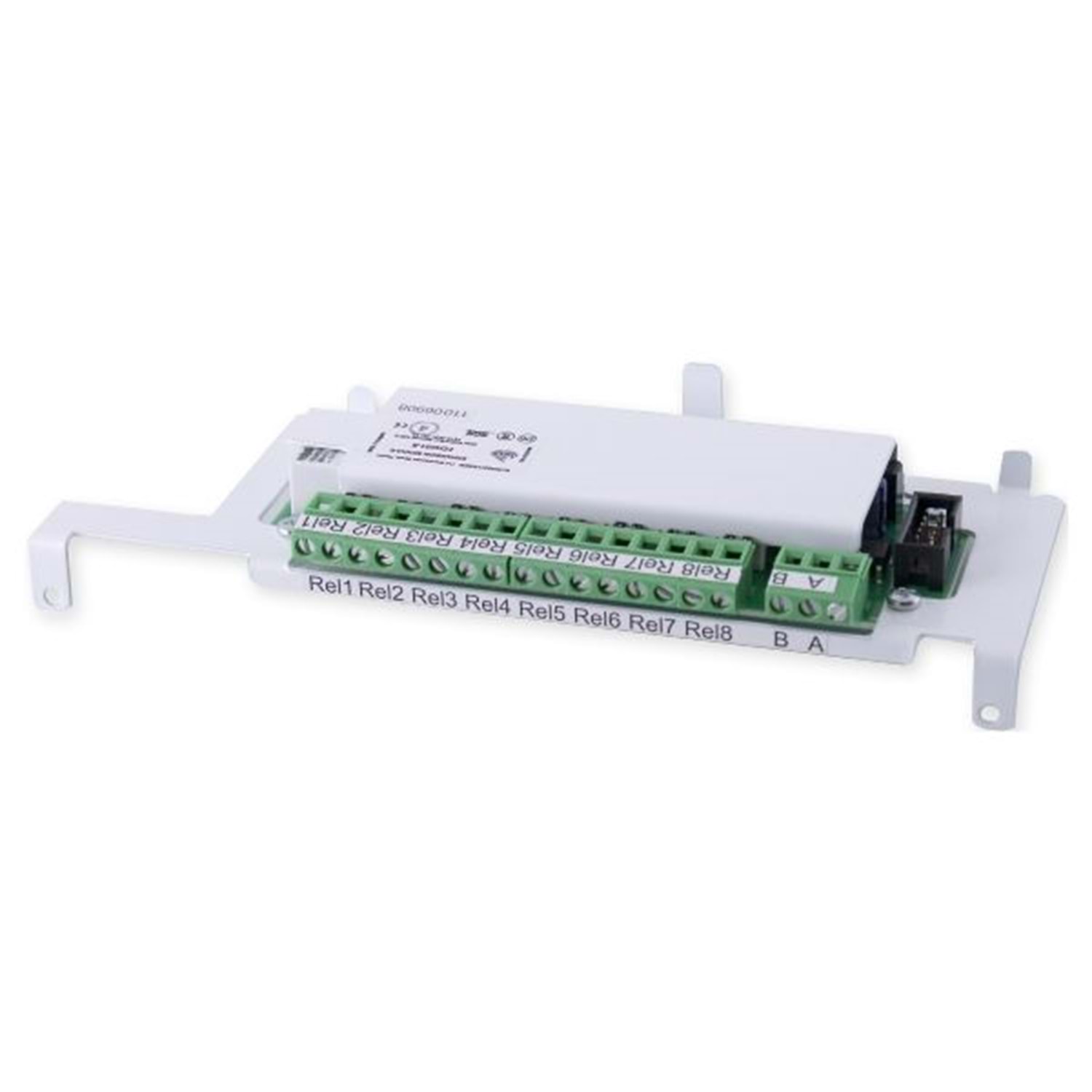

0 UniPOS FD 4201/6 Konvansiyonel Röle Modülü
UniPOS FD 4201/6 Konvansiyonel Röle Modülü
UniPOS FD 4201/6 Konvansiyonel Röle Modülü
Genel Tanım
FD-4201/6, UniPOS konvansiyonel yangın alarm panellerine 6 adet bağımsız röle çıkışı eklemek üzere tasarlanmış bir genişletme modülüdür. Yangın durumunda, aktif olan zon için ilgili röle kontağını sürerek siren, flaşör, uyarı lambası, HVAC kesme, manyetik kapı tutucu gibi cihazların tetiklenmesini sağlar.
Öne Çıkan Özellikler
- FS4000 serisi kontrol panelleriyle uyumlu yapı (serinin ilgili modelleriyle genişleme).
- RS-485 üzerinden panel/repeater ile güvenilir haberleşme.
- Sabit 9600 bit/s veri hızı ile kararlı iletişim.
- Kompakt ebatlar sayesinde pano içi montajda esneklik.
- Kolay kurulum; modül ve panel arasında şerit (ribbon) kablo bağlantısı, bu kablo üzerinden besleme alabilme.
Teknik Özellikler
| Röle Sayısı | 6 adet bağımsız, potansiyelsiz (kuru kontak) röle çıkışı |
|---|---|
| Röle Kapasitesi | En fazla 3A @ 125VAC veya 30VDC |
| Haberleşme | RS-485, panel/tekrarlayıcı ile seri iletişim |
| Veri Hızı | Sabit 9600 bit/s |
| Boyutlar | 180 × 65 × 25 mm |
|---|---|
| Ağırlık | Yaklaşık 0,160 kg |
| Çalışma Sıcaklığı | –5 °C … +40 °C |
| Bağıl Nem | Maks. %93 @ 40 °C (yoğuşmasız) |
Uyumluluk
FD-4201/6; UniPOS FS4000 serisi kontrol panelleri ile kullanıma yöneliktir. Panel üzerinde tanımlı zonlardan herhangi birinde alarm oluştuğunda, modül ilgili zona karşılık gelen röleyi aktif eder.
- FS4000 ailesi ile genişleme
- Repeater (gösterge) ile RS-485 haberleşme
- Şerit kablo ile hızlı montaj ve besleme
Kullanım Senaryoları
- Siren/flaşör tetiklemesi (bölgeye özel alarm)
- HVAC/Asansör durdurma veya duman kontrol damperi sürme
- Manyetik kapı tutucu serbest bırakma
- Uyarı aydınlatmaları veya anons sistemlerine kontak verme
Bağlantı ve Montaj İpuçları
- Modül–panel bağlantısını üreticinin önerdiği şerit (ribbon) kablo ile yapın; mümkünse aynı kablo üzerinden modül beslemesini sağlayın.
- RS-485 hatlarında kablo ekranlamasına ve doğru polariteye dikkat edin; saha kablolarını güç kablolarından ayrı güzergâhtan geçirin.
- Röle çıkışlarını sahadaki cihazlara taşırken uygun kesitte kablo ve gerekiyorsa kontaktör/ara röle kullanın.
- Röle kontaklarında kıvılcım önleme için RC snubber veya diyot (DC yüklerde) tercih edin.
Sıkça Sorulan Sorular
Hangi kontrol panelleriyle uyumludur?
Röle kontakları NO mu, NC mi?
İletişim hızı değiştirilebilir mi?
Modül nasıl beslenir?
Hangi yükleri doğrudan sürebilirim?
* Buradaki bilgiler, model FD-4201/6 için genel teknik özet niteliğindedir. Proje öncesi güncel teknik dökümanı ve üretici yönergelerini kontrol ediniz.
UniPOS FD-4201/6 Konvansiyonel Röle Modülü
Kısa Özet
FD-4201/6, konvansiyonel yangın alarm panellerinde bölge (zone) bazlı kuru kontak çıkışları sağlayarak alarm bilgisini HVAC, asansör, duman damperi, manyetik kapı tutucu, acil anons ve aydınlatma gibi sistemlere güvenli ve izole şekilde aktarır. Amaç; yangın senaryolarını otomasyon cihazlarına taşımak, yükleri panelden izole etmek ve sistemi ölçeklenebilir kılmaktır.
Röle Modülü Nedir?
Röle modülü, yangın panelinden gelen alarm bilgisini sahadaki cihazlara potansiyelsiz (kuru) kontak olarak aktaran arayüzdür. Röle; düşük akımlı bir kontrol sinyaliyle, daha yüksek akım/gerilim taşıyan devreyi açıp kapar. Böylece panel elektroniklerinin doğrudan yük akımına maruz kalması engellenir, emniyet ve dayanıklılık artar.
FD-4201/6 Sistemde Neyi Çözer?
- Bölge bazlı tetik: 6 ayrı röle ile 6 farklı bölge/işlev bağımsız kontrol edilir.
- Esnek senaryo: Alarm veren kata özgü damper/fan/kapı tutucu vb. tetiklenir.
- İzolasyon: Panel–yük arasında elektriksel ayırma sağlar.
- Uyumluluk: BMS/HVAC/asansör/PA vb. sistemlerle standart kuru kontak üzerinden konuşur.
Nerede Kullanılır?
- Ofis binaları, AVM’ler, rezidanslar
- Oteller, hastaneler, okullar, kampüsler
- Fabrikalar, depolar, endüstriyel tesisler
- Otoparklar ve karma kullanımlı yapılar
Ne Zaman İhtiyaç Duyulur?
- Bölgeye özel cihaz tetiklemek istendiğinde (yalnızca alarm veren kat).
- BMS/SCADA’ya yangın olay bilgisini kuru kontak ile aktarmak gerektiğinde.
- HVAC kesme, duman kontrol, asansör geri çağırma gibi yasal zorunlu fonksiyonlar planlandığında.
- Manyetik kapı tutucu, acil aydınlatma veya anons sistemleri devreye alınacaksa.
- Yük akımları panel çıkış kapasitesini aşıyor ve kontaktör/ara röle gerektiriyorsa.
Tipik Kullanım Senaryoları
- Siren/Flaşör yerel tetik: Sadece ilgili bölge çalışır.
- HVAC kesme / fan durdurma, duman yayılımını önleme.
- Duman damperi kapatma, basınçlandırma senaryosu başlatma.
- Asansör geri çağırma ve çağrı dışı bırakma.
- Kapı tutucu bırakma, yangın kapılarının kapanması.
- Acil anons / uyarı aydınlatması tetiklemesi.
- Gaz/hat kesme (kontaktör/ara röle üzerinden).
Çalışma Mantığı (Kuru Kontak – NO/NC)
Panel belirli bir bölgede alarm algıladığında FD-4201/6 üzerindeki ilgili röle bobini enerjilenir ve kontak durumu değişir:
| NO (Normalde Açık) | Alarmda kapanır → Yük devreye girer (ör. kontaktör bobini enerjilenir, fan durur). |
|---|---|
| NC (Normalde Kapalı) | Alarmda açılır → Yük enerjisiz kalır (ör. kapı tutucular bırakılır). |
Neden Röle Modülü Kullanmalıyız?
- Güvenlik: Paneli yüksek akım/gerilimden korur, izolasyon sağlar.
- Standartlara uyum: HVAC/damper/asansör gibi fonksiyonlar kuru kontak bekler.
- Esneklik: Bölge bazlı farklı senaryoları bağımsız kurgular.
- Servis kolaylığı: Arıza/bakımda devreler ayrıştırılabilir.
- Ölçeklenebilirlik: Yeni cihaz/zon eklemeye uygundur.
Konvansiyonel Panellerde Neden Özellikle Gerekli?
Konvansiyonel mimaride bölge temelli mantık vardır; noktasal adres kontrolü yerine kat/kanat bazında senaryolar yürütülür. FD-4201/6, bölge alarmını amaca uygun kuru kontak çıkışlarına çevirerek “kat bazlı” ve ekonomik kontrol imkânı sağlar.
Kurulum ve En İyi Uygulamalar
- Kablolama ayrımı: Kontrol devreleri ve güç kablolarını ayrı güzergâhlardan çekin.
- Kontaktör/ara röle: 3 A üzeri veya indüktif yüklerde zorunludur.
- Sönümleme: DC bobinlerde diyot, AC bobinlerde RC snubber kullanın.
- NO/NC seçimi: Fail-safe gereken hatlarda enerji kesilince güvenli kalacak kontak mantığını seçin.
- Fonksiyon testleri: Devreye alma sırasında tüm senaryoları tek tek deneyin; kayıt altına alın.
- Etiketleme/dokümantasyon: Her rölenin neyi tetiklediği pano ve sahada net olmalıdır.
Seçim Kriterleri
- Röle sayısı (mevcut + gelecekteki ihtiyaçlar)
- Kontak kapasitesi (akım/gerilim, AC/DC)
- NO/NC seçenekleri ve izolasyon gereksinimi
- Panel uyumluluğu (ör. FS4000 serisi)
- Sertifikasyon/standart ve servis desteği
- Fiziksel boyut ve pano içi yerleşim
Sık Yapılan Hatalar & Kaçınma
- Endüktif yükü doğrudan röle ile sürmek → Kontaktör + snubber/diyot kullanın.
- Yanlış NO/NC seçimi → Fail-safe ihtiyacına göre kontak tipini belirleyin.
- Topraklama/ekranlama ihmal edilmesi → Parazit ve EMI artar.
- Etiketsiz kablolama → Arıza yönetimini zorlaştırır; etiket ve şema şart.
Kısa Örnek Akışlar
- Asansör Geri Çağırma: Bölge 4 alarm → Röle 4 NO kapanır → Asansör kontrolüne yangın bilgisi → Asansör güvenli kata iner, kapı açılır.
- HVAC Kesme: Bölge 1 alarm → Röle 1 NO kapanır → Kontaktör bobini enerjilenir → İlgili katın fanı durur.
- Kapı Tutucu Bırakma: Bölge 2 alarm → Röle 2 NC açılır → Tutucu enerjisiz kalır → Kapı kapanır.
Sıkça Sorulan Sorular
FD-4201/6 sadece sirenleri mi tetikler?
NO mu NC mi kullanmalıyım?
Yüksek akım çeken cihazı direkt bağlayabilir miyim?
Bina otomasyonuyla nasıl konuşur?
Sonuç
UniPOS FD-4201/6, konvansiyonel yangın sistemlerinde bölge bazlı, güvenli ve esnek otomasyon kontrolü sağlar. Doğru kontak seçimi, uygun kablolama ve kontaktör/sönümleme kullanımıyla HVAC’ten asansöre, damperden kapı tutucuya kadar tüm yangın senaryoları tutarlı biçimde uygulanabilir.
* Proje öncesi güncel teknik doküman ve üretici yönergelerini kontrol ediniz. Uygulamada yerel mevzuat ve standartlara uyum esastır.
