Görünmeyen noktadaki dedektörün alarmını kapıdan, koridordan ya da müdahale noktasından anında bildiren görsel/sesli yardımcı ünite.

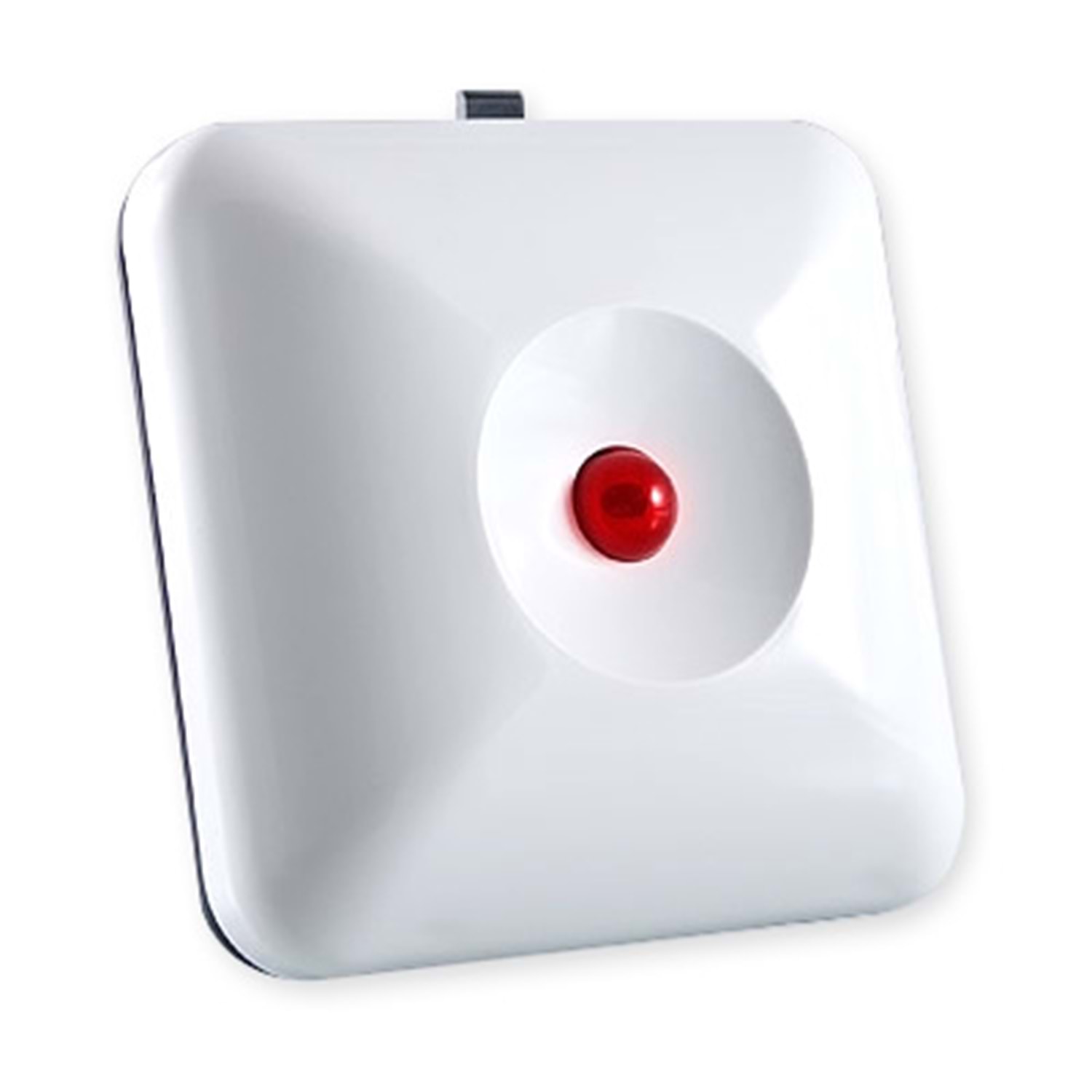

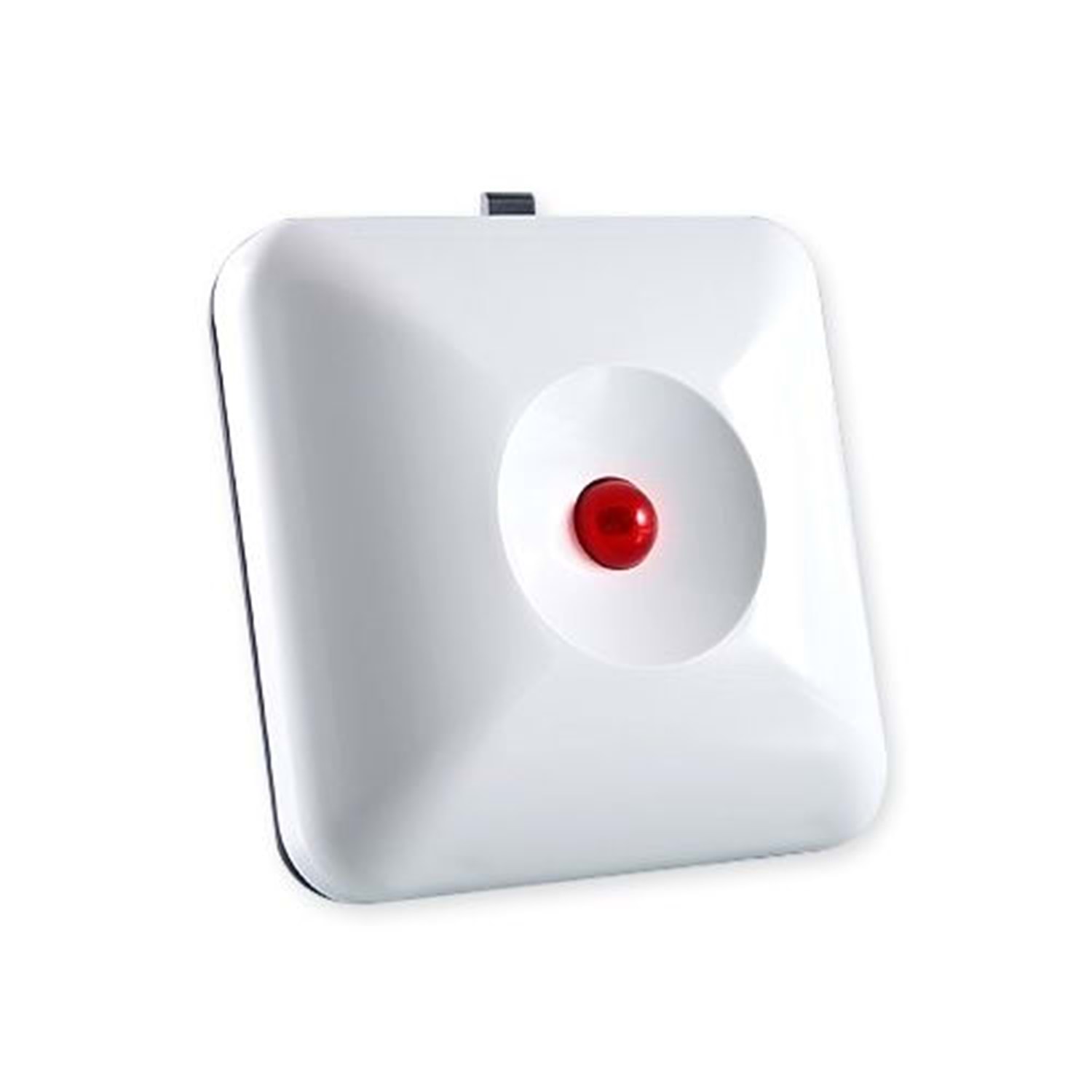

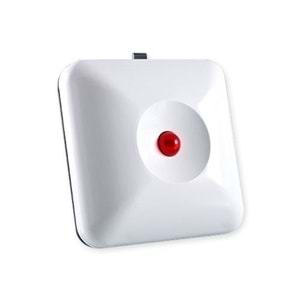

RI 31, bağlı olduğu yangın dedektöründeki alarmı uzaktan görsel olarak çoğaltan (paralel LED) bir göstergedir. RI 31S ise aynı formda lokal sesli uyarı veren modeldir. Asma tavan üstü, şaft, kilitli oda gibi dedektörün görünmediği yerlerde kapıdan/koridordan uyarı verir.
Parlak kırmızı LED ile alarmı anında gösterir. Bakım ekiplerinin doğru noktaya yönelmesini hızlandırır.
Lokal ≥60 dB piezo ile alarmı duyurur. Genel tahliye sireninin yerine geçmez; lokal ikaz içindir.
5–30 V DC aralığı ve 2 telli paralel bağlantı; konvansiyonel ve uzaktan LED destekli adresli dedektörlerle uyumlu.
IP40 koruma. Kuru iç hacimler için tasarlanmıştır. Toz/nemli alanlarda muhafaza önerilir.
Gizli montajlı dedektörlerin alarmını koridordan görünür kılar.
Elektrik odası, UPS, jeneratör, depo, soğuk oda gibi mahallerde kapı dışından alarm bildirimi.
Şaft içindeki dedektörün hangi noktada alarm verdiğini dışarıdan işaretler.
Hangi dedektörün aktive olduğunu hızla tespit ederek müdahale süresini kısaltır.
RI 31S ile teknik alanlarda kapı dışından duyulabilir ikaz.
Görevlileri doğru bölgeye yönlendirir; yanlış müdahale riskini azaltır.
Gizli noktadaki dedektörün alarmı kapıdan görüldüğü için arama-zamanı kısalır.
Konvansiyonel sistemlerde doğrudan; adresli sistemlerde uzaktan LED çıkışıyla.
2 telli basit hat, küçük form, geniş besleme aralığı.
Merkez LED + reflektör tasarımıyla net alarm göstergesi.
İlgili mahale bakan koridor tarafına, göz hizası üstüne yerleştirin. Amaç: içerdeki dedektörün alarmını dışarıdan görmek.
Aynı giriş için bir göstergeden fazlası kafa karıştırır. Bölge/cihaz isimlendirmesiyle eşleştirin.
IP40: Kuru iç ortamlar. Toz, nem veya dış etken varsa koruyucu muhafaza tercih edin.
Algılama hattınızla aynı sınıfta ve kalitede kablo seçimi yapın; paralel hatlar kısa ve düzenli olsun.
Ön kapağı tırnağından nazikçe ayırın. Kart ve bağlantı terminalleri görünür olur.
Uygun dübel-vida ile duvara/tavana sabitleyin. Taban merkezinden kabloyu içeri alın.
“+ / –” terminallerine polariteye uygun bağlayın. Bağlantıyı hafifçe çekerek mekanik sağlamlığı kontrol edin.
Paneli test moduna alıp senaryo doğrulaması yapın; ışık/ses çıktısını gözlemleyin.
Dedektörden/duyargalı tabandan gelen Remote Indicator (paralel LED) çıkışına 2 telli bağlantı yapılır.
Adresli dedektör üzerindeki “uzaktan LED” uçları destekleniyorsa aynı prensiple sürülür. Destek yoksa üreticiye özgü arayüz modülü gerekebilir.
Harici sürüşte LED/piezo akımı için seri direnç zorunludur. Tipik örnek değer: 560 Ω / 0,5 W (besleme ve hedef akıma göre hesaplanır).
Yıllık bakımda tüm uzaktan göstergeleri aktive ederek görsel/sesli doğrulama yapın. Etiketlemeleri güncel tutun.
Paralel Gösterge (RI 31) – Basit Bağlantı Şeması (ASCII) ┌─────────────────────────────── Yangın Paneli (Zone) ───────────────────────────────┐ │ │ │ [Dedektör]──(Remote Indicator +)───────────────┐ │ │ (Remote Indicator –)────────┴───[RI 31 + / –] │ │ │ └───────────────────────────────────────────────────────────────────────────────────┘ Not: Polarite/çıkış tipi (sink/source) üretici modele göre değişebilir; kılavuza bakınız.
Parametre | RI 31 (Işıklı) | RI 31S (Sesli) |
---|---|---|
Uyarı Tipi | Kırmızı LED | Piezokristal sesli uyarı |
Ses Basıncı | — | ≥ 60 dB (lokal) |
Besleme | 5–30 V DC | |
Bağlantı | 2 telli; dedektörün “Remote Indicator” çıkışına paralel | |
Akım (24 V tipik) | ~ 40 mA | ~ 11 mA |
Koruma Sınıfı | IP40 (iç ortam) | |
Çalışma Sıcaklığı | -10…+55 °C (bazı revizyonlarda +60 °C) | |
Bağıl Nem | ~%92–93 @35–40 °C (tipik) | |
Boyut / Ağırlık | 75 × 75 × 22 mm / ~0,04 kg | |
Gövde | Taban + kapak; kart üstü terminal |
Ofis/koridor gibi görsel teyidin yeterli olduğu; düşük/orta gürültülü iç alanlar.
Teknik odalar, depo gibi kapı dışından duyulabilir lokal uyarı istenen yerler.
RI 31S genel tahliye sireni değildir. EN 54-3/yerel yönetmelik şartlarını karşılayan ana siren zorunludur.
Görsel teyit odaklı alanlarda RI 31; gürültülü/kapalı teknik hacimlerde RI 31S daha uygundur. Birlikte de kullanılabilir.
Hayır. RI 31S yalnızca lokal ikaz içindir; genel tahliye için EN 54-3 uygun siren gerekir.
Dedektör üzerinde “uzaktan LED” çıkışı varsa aynı 2 telli prensiple çalışır. Aksi halde üreticiye özgü arayüz gerekebilir.
Toplam akım ve gerilim düşümü hesabına bağlıdır. Proje hesabını RI 31 ≈40 mA, RI 31S ≈11 mA (@24 V) varsayımlarıyla yapın.
Olur; LED/piezo akımı için uygun seri direnç kullanın (ör. 560 Ω / 0,5 W – değeri beslemeye göre yeniden hesaplayın).
