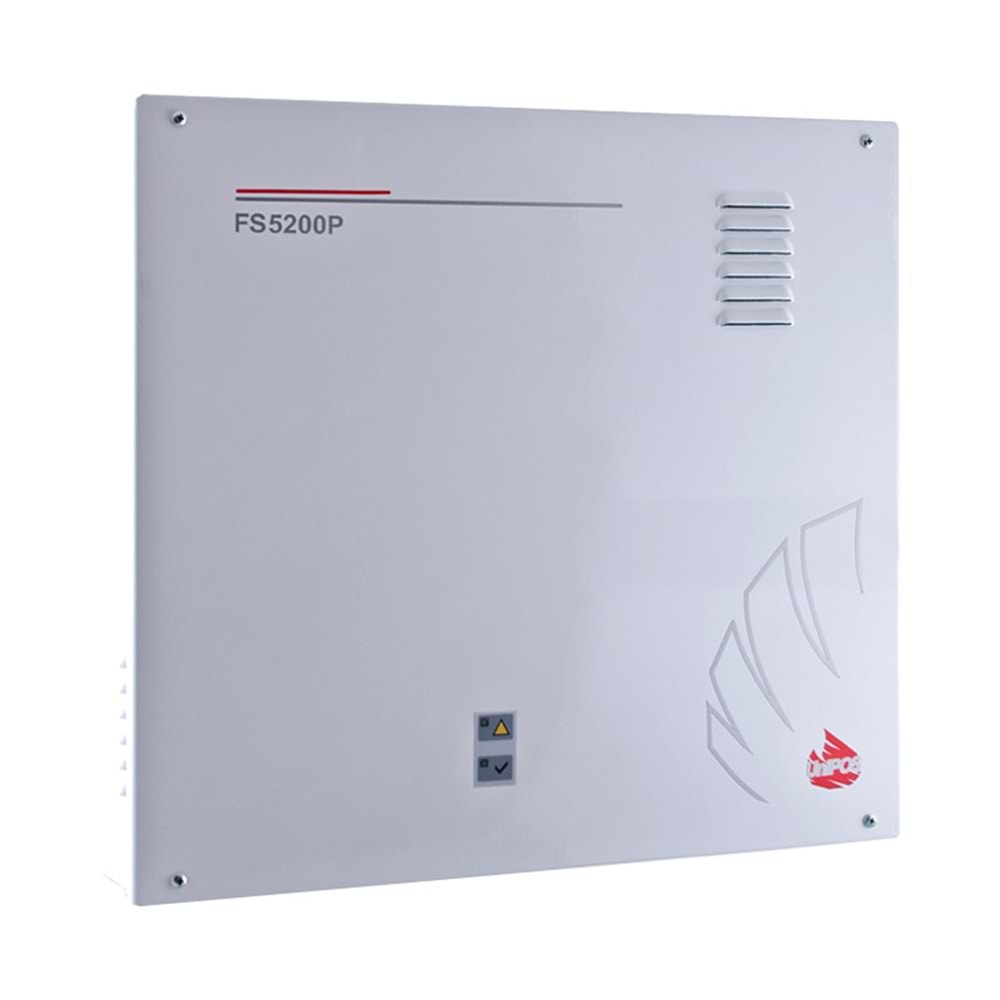

UniPOS FS 5200P Güç Kaynağı Power Supply Ünitesi
UniPOS FS 5200P Güç Kaynağı Power Supply Ünitesi

Henüz Değerlendirilmemiş

€140,00 (6.818,00 TL) +KDV
€168,00 (8.181,60 TL)

KDV : %20

- +

Barkodu

: FS-5200P

Stok Kodu

: 1301

Stok Miktarı

: Stokta Var

Markası

: Unipos

Garanti

: 2 Yıl

UniPOS FS 5200P Güç Kaynağı / Power Supply Ünitesi

EN 54-4 Uyumlu Yedeklemeli 24 V DC Güç Kaynağı

UniPOS FS 5200P Nedir?

FS 5200P, yangın algılama ve söndürme uygulamalarında kesintisiz DC besleme için kullanılan, şebeke + akü şarj cihazı birleşik yapıda bağımsız güç kaynağıdır. Görevi; yangın panelleri, tekrarlayıcılar, siren/flasher güçleri, modüller vb. cihazlara sürekli ve izlenebilir enerji sağlamaktır. Cihaz EN 54-4 (yangın algılama sistemleri için güç kaynakları standardı) gereklerini karşılar.

Başlıca Teknik Özellikler (özet tablo)

Giriş	(187–253) V AC, 50/60 Hz; azami kurulu güç 120 VA.
Çıkış	(17–28.4) V DC ayarlı aralık; maks. 3,5 A sürekli çıkış akımı.
Akü	2 × 12 V 7 Ah (seri bağlanır; teslimata dahil değildir).
Şarj akımı (ortalama)	Yaklaşık 0,8 A.
Aşırı deşarj koruması	< 17 V DC’de aküyü korumaya alır.
Arıza rölesi çıkışı	Kuru kontak, 1 A / 30 V DC.
Kablo kesiti (maks.)	2,5 mm².
IP sınıfı	IP30; sıcaklık: −5 °C … +40 °C; nem: %92 ±3 @ 40 °C.
Boyut / Ağırlık	330 × 305 × 80 mm; ~4,1 kg (kabinet dahil).

Birçok ürün sayfasında aynı ana veriler tekrar edilmiştir; örn. 3,5 A sürekli çıkış, 2×7 Ah akü, 120 VA giriş ve EN 54-4 uygunluğu.

Göstergeler ve Teşhis (Ön Panel & Modül Üzerinde)

Yeşil LED: Çalışma (duty) modu.
Sarı LED: Arıza (fault) uyarısı; aşağıdaki durumları kapsar:
- Şebeke yok (220 V AC kesik) veya Fs1 sigorta açık,
- Akü hatası/eksik veya Fs2 sigorta açık,
- Fs3 sigortası açık.
Modül üzerinde hata teşhisi için numaralı LED’ler (1–4) bulunur; hangi alt arızanın oluştuğu anlaşılır. Arıza durumunda röle kontağı da konum değiştirir (harici izleme için).

Terminaller ve Arayüzler

28 V / 3,5 A DC çıkış terminali (sabit, izlenebilir).
Arıza rölesi (potansiyelsiz kuru kontak).
Ön panel göstergeleri için kart bağlantısı ve topraklama iletkeni.

Tipik Kullanım Senaryoları

Konvansiyonel panellerin harici beslemesi (ör. UniPOS FS 5200 ailesi, tekrarlayıcı FS 5200R vb.) ve dış yüklere 24 V dağıtımı.
Siren/flaşör hatları, yangın kapısı mıknatısı gibi 24 V DC aktüatörlerin beslenmesi.
Söndürme kontrol uygulamalarında yardımcı 24 V DC kaynağı (proje/standard şartlarına tabidir).

Montaj – Kurulum Özet Adımlar

Ön kapağı sökün, kapak toprak teli ile gösterge kart kablosunu ayırın.
Kablo girişlerini işaretli noktalardan açın, kabloları yerleştirin.
Şebeke (L-N-PE) bağlantılarını, DC yük ve arıza rölesi uçlarını bağlayın.
Aküleri seri bağlayın (2 × 12 V 7 Ah); üreticinin verdiği köprü kabloyu kullanın.
Kablo pabucu ile çok damarlı iletkenleri sonlandırmanız önerilir.
Gösterge kartı ve topraklamayı yeniden takıp kapağı kapatın.

Servis planı: Ayda 1 kez gözle kontrol ve işlev testi tavsiye edilir. Garanti: 36 ay.

Yük Boyutlandırma ve Otonomi (Akü Süresi) Hesabı

Temel yaklaşım:

İki adet 12 V, 7 Ah akü seri bağlanır → 24 V, 7 Ah paket elde edilir (Ah değişmez, voltaj toplanır).
Stand-by akımı (sürekli) ve alarm anı akımı (kısa süreli) ayrı değerlendirilir.
EN 54-4 uygulamalarında otonomi genellikle 24 saat bekleme + 30 dakika alarm (ülke/şartname değişebilir) varsayımıyla kontrol edilir.

Formüller (basitleştirilmiş):

Stand-by süresi (saat) ≈ Kullanılabilir Ah / I_standby
Kullanılabilir Ah için sıcaklık/yaşlanma toleransı (%70–80) ve şarj verimi dikkate alın.
Alarm evresinde I_alarm + I_standby toplamı, PSU’nun 3,5 A sınırını ve akünün kısa süreli akım yeteneğini aşmamalıdır.

Örnek (temsili):
I_standby = 0,25 A; I_alarm = 1,8 A (kısa süreli).
Kullanılabilir Ah ≈ 7 Ah × 0,8 ≈ 5,6 Ah (emniyet paylı).
Stand-by süresi ≈ 5,6 / 0,25 ≈ 22,4 saat → 24 saat gereksinimi için daha büyük akü veya ek PSU önerilir.
Alarm anında 1,8 + 0,25 = 2,05 A < 3,5 A (PSU sınırı uygun).
Gerçek projede hat kayıpları, cihaz verileri, sıcaklık ve batarya yaşı mutlaka hesaba katılmalıdır.

Akü Otonomi Hesap Tablosu (Örnek Değerlerle)

Bileşen	Adet	Stand-by Akımı (mA)	Alarm Akımı (mA)	Stand-by Toplam (mA)	Alarm Toplam (mA)
Kontrol Paneli / Röle Modülleri	1	120	200	120	200
Tekrarlayıcı Panel (varsa)	1	50	80	50	80
Siren + Flaşör Hattı	8	0	180	0	1440
Harici Modüller	2	40	100	80	200
TOPLAM				250 mA	1920 mA

Parametre	Değer	Açıklama
Paket Kapasitesi	24 V, 7 Ah	2 × 12 V 7 Ah seri → 24 V 7 Ah
Kullanılabilir Ah	5,6 Ah	7 Ah × 0,8 (yaşlanma/sıcaklık emniyet payı)
I_standby	0,25 A	250 mA (tablodan)
I_alarm	1,92 A	1920 mA (tablodan)
Stand-by Süresi	≈ 22,4 saat	5,6 Ah / 0,25 A
Alarm Anı Toplam Akım	≈ 2,17 A	I_standby + I_alarm
PSU Sınırı Kontrolü	Uygun	2,17 A < 3,5 A (FS 5200P sınırı)

Not: Bu tablo örnek amaçlıdır; projeye özel akım değerleri üretici kataloglarından alınarak hesaplanmalıdır.

Koruma, Güvenlik ve Uyum

Aşırı deşarj koruması (akü < 17 V DC → koruma).
Sigorta korumaları (Fs1/Fs2/Fs3) ve arıza rölesi ile uzak izleme.
EN 54-4 uyumlu güç kaynağı sınıfı.

Mekanik – Ortam Koşulları

IP30 iç mekân kabinet; −5…+40 °C çalışma sıcaklığı; %92 @ 40 °C neme dayanım.
330 × 305 × 80 mm kabinet; ~4,1 kg ağırlık.

Saha Notları ve İpuçları

Akü kabini duvara sabitlenirken titreşimli yüzeylerden kaçının; aküler dikey konumda sabitlenmeli.
Topraklama (PE) mutlaka bağlanmalı; kabin iletkenliği korunmalı.
Klemenslerde tork aşırıya kaçmamalı; çok damarlı kabloya pabuç kullanın (üretici tavsiyesi).
Arıza rölesi’ni bina BMS veya panel fault girişine bağlayarak uzak alarm kurabilirsiniz.

İlgili UniPOS Ürün Ailesi (bağlam)

FS 5200 konvansiyonel kontrol paneli ve FS 5200R tekrarlayıcı ile aynı jenerasyon ekosistem.
FS 5200 panel broşürü/dokümanları, harici 24 V besleme gereksinimi olan uygulamalara örnekler içerir.

Kısa Sonuç

UniPOS FS 5200P, 3,5 A sürekli çıkış kapasitesi, EN 54-4 uygunluğu, 2×12 V 7 Ah akü desteği, aşırı deşarj, sigorta gözetimi ve kuru kontak arıza rölesi ile profesyonel yangın projelerinde güvenilir bir 24 V DC güç çözümüdür. Kurulum ve bakım yönergeleri net, teşhis LED’leri sayesinde sahada arıza kök nedenleri hızlı bulunur.

Kaynaklar

UniPOS FS 5200P Güç Kaynağı – SEO Bilgilendirme

EN 54-4 uyumlu 24 V DC 3,5 A Akü yedeklemeli Arıza röle çıkışlı Yangın alarm sistemi

Kısa Özet

UniPOS FS 5200P, yangın algılama ve yangın koruma otomasyonunda kullanılan, şebeke + akü yedeklemeli bağımsız 24 volt doğru akım güç kaynağıdır. Şebeke varken yükleri besler ve aküyü şarj eder; kesintide ise 2 × 12 volt 7 amper-saat akü ile beslemeye devam eder. EN 54-4 standardına uygundur.

Nerede Kullanılır?

Konvansiyonel/adresli yangın panellerinin harici beslemesi
Siren ve flaşör hatları, yangın kapısı mıknatısları
Giriş-çıkış modülleri ve duman tahliye otomasyonları

Nasıl Çalışır?

Şebeke varken 24 volt doğru akım çıkış sağlar ve akü şarjını yürütür
Şebeke kesildiğinde aküler devreye girer; düşük aküde korumaya geçer (~17 volt doğru akım)
Arıza durumlarında sarı ışık yayan diyot ve kuru kontak arıza rölesi ile bildirim verir

Teknik Özellikler (Özet)

Çıkış	24 volt doğru akım (ayar aralığı yaklaşık 17–28.4 volt doğru akım), 3,5 amper sürekli
Giriş	187–253 volt alternatif akım, 50/60 hertz; yaklaşık 120 volt amper
Akü	2 × 12 volt 7 amper-saat (seri bağlanır → 24 volt 7 amper-saat)
Şarj Akımı	Yaklaşık 0,8 amper (ortalama)
Arıza Rölesi	Kuru kontak, 1 amper / 30 volt doğru akım
Koruma	Düşük akü koruması ~17 volt doğru akım; sigortalar (Fs1/Fs2/Fs3)
Fiziksel	Yaklaşık 330 × 305 × 80 milimetre; IP30; −5 °C … +40 °C; %92 ±3 @ 40 °C

Not: Parti/versiyon farkları olabilir; güncel etiket ve üretici PDF’iyle doğrulayınız.

Akü Otonomi (Yedekleme) — Hızlı Rehber

EN 54-4 uygulamalarında tipik senaryo 24 saat bekleme + 30 dakika alarm olarak alınır. Kullanılabilir kapasiteyi sıcaklık/yaşlanma için %70–80 emniyet payı ile hesaplayınız.

Parametre	Sembol	Örnek Değer	Not
Akü Kapasitesi (seri 2×12 V)	C	7 amper-saat	Voltaj toplanır (24 volt), amper-saat aynı kalır
Kullanılabilir Kapasite	C_eff	≈ 5,6 amper-saat	7 amper-saat × 0,8
Stand-by Akımı	I_sb	0,25 amper	Panel + modüller
Alarm Akımı	I_al	1,8 amper	Siren/flaşör (kısa süreli)
Bekleme Süresi	T_sb	≈ 22,4 saat	C_eff / I_sb
Alarm Anı Toplam Akım	I_tot	≈ 2,05 amper	I_sb + I_al

Gerçek projede hat kayıpları, sıcaklık ve cihaz katalog akımları ile doğrulayınız.

Sıkça Sorulan Sorular

FS 5200P hangi standarda uygundur?	Yangın alarm güç kaynakları için Avrupa Standardı EN 54-4.
Arıza olduğunda nasıl bildirir?	Sarı ışık yayan diyot yanar; potansiyelsiz kuru kontak arıza rölesi konum değiştirir ve panel/BMS’e bağlanabilir.
Akü bağlantısı nasıldır?	İki adet 12 volt 7 amper-saat akü seri bağlanır (24 volt 7 amper-saat). Düşük akü durumunda yaklaşık 17 volt doğru akım altında korumaya geçer.
Tipik kullanım alanları nelerdir?	Panellerin harici beslemesi, siren/flaşör hatları, kapı mıknatısları, giriş-çıkış modülleri ve söndürme/duman tahliye otomasyonu.

FS 5200P — Akü Otonomi “Hesaplayıcı” (JS’siz)

JavaScript kapalı/engelli ortamlarda çalışması için tasarlanmıştır. Önceden hesaplanmış tipik profilleri seçtiğinizde sonuçları anında görürsünüz. Daha farklı değerler için alttaki Manuel Hesap Şablonunu kullanın.

Tipik Yük Profili Seçin

Profil A — Stand-by 0,20 amper, Alarm 1,00 amper Düşük yük; küçük sistemler Profil B — Stand-by 0,25 amper, Alarm 1,80 amper Orta yük; tipik konvansiyonel sistem Profil C — Stand-by 0,35 amper, Alarm 2,50 amper Orta-yoğun yük; fazla siren/flaşör Profil D — Stand-by 0,50 amper, Alarm 3,00 amper Yüksek yük; 3,5 amper sınırına yakın Profil E — Stand-by 0,70 amper, Alarm 2,80 amper Yüksek stand-by; toplam 3,5 amper

Profil A Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,20 A = 28 saat

Alarm anı toplam akım = 0,20 + 1,00 = 1,20 amper (3,5 amper sınırı içinde)

Stand-by Akımı	0,20 amper
Alarm Akımı	1,00 amper
Kullanılabilir Kapasite	5,6 amper-saat
Bekleme Süresi	≈ 28 saat
Alarm Toplamı	1,20 amper

Profil B Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,25 A = 22,4 saat

Alarm anı toplam akım = 0,25 + 1,80 = 2,05 amper (uygun)

Stand-by Akımı	0,25 amper
Alarm Akımı	1,80 amper
Kullanılabilir Kapasite	5,6 amper-saat
Bekleme Süresi	≈ 22,4 saat
Alarm Toplamı	2,05 amper

Profil C Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,35 A = 16 saat

Alarm anı toplam akım = 0,35 + 2,50 = 2,85 amper (uygun)

Stand-by Akımı	0,35 amper
Alarm Akımı	2,50 amper
Kullanılabilir Kapasite	5,6 amper-saat
Bekleme Süresi	≈ 16 saat
Alarm Toplamı	2,85 amper

Profil D Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,50 A = 11,2 saat

Alarm anı toplam akım = 0,50 + 3,00 = 3,50 amper (sınırda)

3,5 amper PSU sınırına temas ediyor; saha koşullarında emniyet payı önerilir.

Stand-by Akımı	0,50 amper
Alarm Akımı	3,00 amper
Kullanılabilir Kapasite	5,6 amper-saat
Bekleme Süresi	≈ 11,2 saat
Alarm Toplamı	3,50 amper

Profil E Sonuç

Bekleme süresi ≈ 5,6 Ah / 0,70 A = 8 saat

Alarm anı toplam akım = 0,70 + 2,80 = 3,50 amper (sınırda)

Toplam akım PSU sınırında; daha büyük akü veya yük bölme düşünülmeli.

Stand-by Akımı	0,70 amper
Alarm Akımı	2,80 amper
Kullanılabilir Kapasite	5,6 amper-saat
Bekleme Süresi	≈ 8 saat
Alarm Toplamı	3,50 amper

Bilgi Hesaplar, 2 × 12 volt 7 amper-saat akünün seri bağlandığı durumda Kullanılabilir Kapasite = 5,6 amper-saat (yaklaşık %80 verim) varsayımıyla yapılmıştır.

Manuel Hesap Şablonu (JS yok)

1) Kataloğa göre akımları toplayın

Toplam Stand-by Akımı I_sb = (Panel + Modül + Repeater …)
Toplam Alarm Akımı I_al = (Siren + Flaşör + Kilit …)
Örnek: I_sb = 0,25 A, I_al = 1,80 A

2) Kullanılabilir kapasite ve süre

C_eff = 7 Ah × 0,8 = 5,6 Ah (2×12V 7Ah seri)
Bekleme süresi ≈ T_sb = C_eff / I_sb
Alarm anı toplam akım = I_tot = I_sb + I_al (≤ 3,5 A olmalı)

Aşağıdaki tabloyu yazdırıp değerleri elle doldurabilirsiniz.

Parametre	Değer	Formül / Not
Toplam Stand-by Akımı (A)		I_sb
Toplam Alarm Akımı (A)		I_al
Kullanılabilir Kapasite (Ah)	5,6	7 × 0,8 (varsayım)
Bekleme Süresi (saat)		T_sb = 5,6 / I_sb
Alarm Toplam Akımı (A)		I_tot = I_sb + I_al
PSU Sınırı Kontrolü		I_tot ≤ 3,5 A ?

Notlar

Sonuçlar tipiktir; hat kaybı, sıcaklık ve akü yaşı gerçek otonomiyi azaltır.
Uzun süreli alarm yükleri (siren/flaşör) için daha yüksek kapasiteli akü veya yük dağıtımı gerekebilir.
3,5 amper sınırına gelen profillerde güvenlik payı bırakmanız önerilir.
