0 RELAY-572 GSM / GPRS Röle Modülü Mobil Uygulama ile Bariyer / Kapı / Motor Kontrol ve Açma Sistemi
Cep Telefonu ile Kapı Açma, Motor Çalıştırma, Sulama Kontrolü, Aydınlatma Yönetimi ve 2 Röleli Akıllı Aç/Kapa Sistemi
OPAX RELAY-572, sadece otomatik kapı bariyeri açmak için kullanılan bir cihaz değildir. Otomatik bariyer açma özelliği en çok tercih edilen ve en pratik kullanım alanlarından biridir; ancak RELAY-572’nin asıl gücü, 2 bağımsız röle çıkışı, 2 adet switch / analog tetik girişi, mobil uygulama, SMS komutları ve telefon çağrısı ile Röle 1 tetikleme özelliklerini tek cihazda birleştirmesidir.
Bu cihaz ile kapı, bariyer, garaj kapısı, kepenk ve panjur sistemlerinin yanında; bahçe sulama motoru, havuz motoru, su pompası, fan, aydınlatma, tabela, jeneratör, sera otomasyonu, ısıtma-soğutma sistemleri ve aç/kapa komutu ile çalışan birçok cihaz uzaktan kontrol edilebilir. Yüksek akım çeken cihazlarda RELAY-572 doğrudan yük taşımak için değil, kontaktör veya uygun güç anahtarlama ekipmanını tetiklemek için kullanılmalıdır.
RELAY-572 ile Neler Yapabilirsiniz?
Kapı, Bariyer ve Geçiş Kontrolü
Otomatik kapı bariyeri, site giriş bariyeri, garaj kapısı, sürgülü kapı, kepenk ve panjur sistemlerine kuru kontak tetik verilebilir.
Sulama ve Pompa Kontrolü
Bahçe sulama, tarla sulama, su deposu dolumu, hidrofor, dalgıç pompa ve motorlu sistemler kontaktör üzerinden kontrol edilebilir.
Havuz ve Su Sistemleri
Havuz motoru, sirkülasyon pompası, denge tankı, arıtma sistemi ve seviye kontrollü su yönetimi senaryoları kurulabilir.
Aydınlatma ve Tabela
Bahçe lambaları, bina aydınlatmaları, tabela ışıkları, depo lambaları ve dış ortam ışıklandırmaları online veya zamanlı çalıştırılabilir.
Motor, Fan ve Endüstriyel Yükler
Fan, motor, kompresör, ısıtıcı ve 12V–380V arası farklı yükler uygun kontaktör/pano bağlantısı ile tetiklenebilir.
Akıllı Ev ve İş Yeri
Kombi, klima, priz, küçük elektrikli cihazlar, ofis ekipmanları ve uzaktan aç/kapa ihtiyacı olan sistemlerde kullanılabilir.
Jeneratör ve Enerji Yönetimi
Jeneratör, yedek enerji sistemi, pano tetikleme ve enerji hattı kontrol senaryolarında yardımcı kontrol rölesi olarak görev alabilir.
Sera ve Otomasyon
Sera fanı, havalandırma, nemlendirme, sulama, ısıtma ve ışıklandırma sistemleri zamanlı veya sensör tetikli çalıştırılabilir.
OPAX RELAY-572 Örnek Bağlantı ve Kullanım Senaryoları
OPAX RELAY-572, farklı cihazları doğrudan veya kontaktör üzerinden tetikleyebilen esnek bir GSM/GPRS röle kontrol modülüdür. Aşağıdaki örnekler; mobil uygulama, SMS, telefon çağrısı, haftalık program ve SW1/SW2 switch girişlerinin pratikte nasıl kullanılabileceğini göstermektedir.
Senaryolarda Ortak Güvenlik Kuralı
Otomatik bariyer gibi kuru kontak tetik bekleyen sistemlerde RELAY-572 doğrudan tetik verebilir. Ancak motor, pompa, havuz motoru, fan, kompresör, ısıtıcı, 220V/380V cihazlar ve yüksek akım çeken sistemlerde RELAY-572 röle çıkışı ana yükü taşımamalı; uygun kontaktör, sigorta, pano ve koruma elemanlarıyla kullanılmalıdır.
Mobil Uygulama ile Tam Kontrol
Opax mobil uygulama üzerinden Röle 1 ve Röle 2 ayrı ayrı yönetilebilir. Aç/kapa, zamanlama, geri sayım, haftalık program ve switch kontrollü senaryolar cihazın kullanım alanını genişletir.
SMS ile Uzaktan Yönetim
SMS ile yetkili telefon ekleme, Enable White List açma/kapatma, Röle 1 geri sayım süresi tanımlama ve uzaktan yeniden başlatma gibi önemli ayarlar yapılabilir.
Çağrı ile Pratik Bariyer Açma
Telefon çağrısı ile 1 numaralı röle tetiklenir. Bu özellik özellikle otomatik kapı bariyerleri, garaj kapıları ve site geçişlerinde hızlı kullanım sağlar; ancak cihazın tek kullanım alanı değildir.
Önemli Güvenlik Notu
RELAY-572 yüksek akım çeken cihazları doğrudan beslemek için değil, kontrol ve tetikleme amacıyla kullanılmalıdır. Motor, pompa, havuz motoru, ısıtıcı, kompresör, 380V yükler ve endüktif cihazlarda uygun kontaktör, sigorta, pano ve koruma elemanları kullanılmalıdır.
Mobil Uygulama, SMS ve Telefon Çağrısı ile Otomatik Kapı Bariyeri Açma ve Röle Kontrolü
OPAX RELAY-572, uzaktan kontrol ihtiyaçları için geliştirilen, mobil uygulama, SMS komutları ve yetkili telefon çağrısı ile kullanılabilen gelişmiş bir GSM/GPRS röle modülüdür. Cihaz, özellikle cep telefonu ile kapı açma, otomatik kapı bariyeri tetikleme, garaj kapısı açma, site giriş bariyeri kontrolü ve uzaktan röle yönetimi gibi uygulamalar için güçlü ve pratik bir çözüm sunar.
Mobil uygulama üzerinden cihazdaki 2 röle de tüm özellikleriyle kontrol edilebilir. Telefon çağrısı ile kullanımda ise 1 numaralı röle aktif edilir ve bu yapı özellikle otomatik kapı bariyerleri için kısa süreli tetik verme amacıyla kullanılır.
Mobil Uygulama ile 2 Röle Kontrolü
Opax mobil uygulama üzerinden cihazdaki Röle 1 ve Röle 2 ayrı ayrı kontrol edilebilir. Kullanıcı, uygulama üzerinden rölelerin çalışma modlarını ayarlayabilir, açık/kapalı durumlarını takip edebilir ve bağlı cihazları online olarak yönetebilir.
SMS ile Uzaktan Ayar
SMS komutları ile yetkili telefon numarası ekleme, Enable White List açma/kapatma, 1 numaralı röleye ait geriye sayım süresini tanımlama ve cihazı uzaktan yeniden başlatma gibi önemli işlemler yapılabilir.
Çağrı ile Röle 1 Tetikleme
Yetkili telefon numaralarından cihaz arandığında 1 numaralı röle aktif olur. Bu özellik, otomatik kapı bariyerlerine, garaj kapılarına ve site giriş sistemlerine kısa süreli tetik sinyali vermek için idealdir.
Telefon Çağrısı ile Otomatik Kapı Bariyeri Nasıl Açılır?
OPAX RELAY-572, otomatik kapı bariyerlerinde kullanılan tetikleme mantığına uygun şekilde çalışır. Otomatik bariyer sistemlerinde kapının açılması için genellikle kısa süreli bir kuru kontak tetik sinyali yeterlidir. Bu tetik sinyali bir uzaktan kumanda, buton, kartlı geçiş sistemi veya RELAY-572 gibi GSM/GPRS röle modülleri üzerinden verilebilir.
Telefon çağrısı ile kullanımda, yetkili kullanıcı cihazı aradığında 1 numaralı röle belirlenen süre boyunca aktif olur. Bu süre, mobil uygulama üzerinden veya SMS komutu ile ayarlanabilir. Röle aktif olduğunda otomatik kapı bariyerine tetik sinyali gönderilir. Bu tetik sinyalinden sonra bariyerin açılması, fotosel güvenliği, bekleme süresi ve kapanma işlemi otomatik bariyer sisteminin kendi kontrol kartı tarafından yönetilir.
Önemli Çalışma Mantığı
RELAY-572 otomatik bariyerin motorunu doğrudan çalıştırmak için değil, bariyer kontrol kartına açma tetik sinyali vermek için kullanılır. Bariyer açıldıktan sonra kapanma süresi, fotosel kontrolü ve güvenlik bekleme süresi bariyer sisteminin kendi ayarlarına bağlıdır. Bu nedenle cihaz, bariyer sistemlerine güvenli ve pratik bir tetikleme çözümü sunar.
Örneğin cihazda 1 numaralı röle için en düşük açık kalma süresi 6 saniye olarak tanımlanabilir. Kullanıcı cihazı aradığında çağrının ulaşması, cihazın çağrıyı algılaması ve rölenin aktif hale gelmesi için geçen süreyle birlikte bu değer otomatik kapı bariyerleri için yeterli bir tetik süresi sağlar. Bariyer açıldıktan sonra, karşılıklı fotosel üzerinde herhangi bir engel yoksa, bariyer kendi üzerinde tanımlı örnek 10 saniyelik bekleme süresi sonunda otomatik olarak kapanabilir.
Bu Ürün Sadece Bariyer Açma Cihazı Değildir
OPAX RELAY-572 için telefon çağrısı ile otomatik kapı bariyeri açma özelliği, ürünün en çok tercih edilen ve günlük kullanımda en pratik özelliklerinden biridir. Ancak bu cihazı yalnızca “bariyer açma cihazı” olarak düşünmek doğru değildir.
RELAY-572’nin asıl görevi; mobil uygulama, SMS komutları, telefon çağrısı ve switch / analog tetik girişleri üzerinden farklı cihazları kontrol edebilen profesyonel bir GSM/GPRS röle kontrol ve otomasyon modülü olmaktır.
Otomatik kapı bariyeri, garaj kapısı ve site giriş sistemleri bu cihazın sadece bir kullanım alanıdır. Aynı cihaz; sulama motoru, havuz motoru, su pompası, fan, tabela, aydınlatma, jeneratör, sera otomasyonu, panjur, kepenk ve aç/kapa mantığıyla çalışan birçok sistem için de kullanılabilir.
Özetle
Telefon çağrısı ile bariyer açma, RELAY-572’nin en pratik ve en çok tercih edilen kullanım alanıdır. Fakat cihazın asıl değeri; iki röle çıkışı, iki switch girişi, mobil uygulama, SMS yönetimi, çağrı ile tetikleme, zamanlama ve otomasyon senaryolarını bir arada sunabilmesidir.
OPAX RELAY-572 Kontrol Yöntemleri Karşılaştırma Tablosu
OPAX RELAY-572, farklı kullanım senaryolarına göre mobil uygulama, SMS, telefon çağrısı ve switch girişleriyle kontrol edilebilir. Aşağıdaki tablo, hangi kontrol yönteminin hangi röleyi çalıştırdığını ve hangi amaçlarla kullanıldığını net şekilde gösterir.
| Kontrol Yöntemi | Kullanılabilen Röle | Kullanım Amacı | Avantajı |
|---|---|---|---|
| Mobil Uygulama | Röle 1 + Röle 2 İki röle de ayrı ayrı kontrol edilebilir. | Aç/kapa kontrolü, geri sayım, günlük zamanlama, haftalık program, switch kontrollü çalışma ve online durum takibi için kullanılır. | En kapsamlı kontrol yöntemidir. Kullanıcı cihazın iki rölesini de tüm özellikleriyle yönetebilir. |
| SMS Komutları | Ayar ve yönetim odaklıdır. Röle süresi, yetki ve cihaz yönetimi için kullanılır. | Yetkili telefon numarası ekleme, Enable White List açma/kapatma, Röle 1 geriye sayım süresi ayarı ve uzaktan yeniden başlatma işlemlerinde kullanılır. | Yedek ve pratik yönetim sağlar. Uygulamaya erişim olmadığında veya cihaz uzaktan ayarlanmak istendiğinde avantaj sunar. |
| Telefon Çağrısı | Röle 1 Telefon çağrısı ile 1 numaralı röle tetiklenir. | Otomatik kapı bariyeri, garaj kapısı, site girişi, otopark bariyeri ve kısa süreli kuru kontak tetik bekleyen sistemlerde kullanılır. | Uygulama açmadan hızlı kullanım sağlar. Yetkili kullanıcı sadece arama yaparak bariyer veya kapı tetikleyebilir. |
| SW1 / SW2 Switch Girişleri | SW1 → Röle 1 SW2 → Röle 2 | Seviye flatörü, basınç anahtarı, dedektör, manyetik kontak, alarm paneli röle çıkışı veya harici tetik cihazlarından gelen sinyale göre röle çalıştırmak için kullanılır. | Otomasyon senaryosu kurma imkanı verir. Cihaz sadece uzaktan kontrol değil, harici tetiklerle otomatik çalışma da sağlayabilir. |
| Günlük / Haftalık Program | Röle 1 + Röle 2 Programlanan röleler belirlenen saatlerde çalışabilir. | Aydınlatma, tabela, sulama, havuz motoru, sera fanı, iş yeri ekipmanları ve belirli saatlerde çalışması gereken sistemlerde kullanılır. | Zaman kontrollü otomasyon sağlar. Cihaz belirlenen gün ve saatlerde otomatik çalışabilir. |
En Geniş Kontrol Mobil Uygulamadadır
Opax mobil uygulama üzerinden cihazdaki 2 röle ayrı ayrı yönetilebilir. Rölelerin açılması, kapatılması, zamanlanması ve çalışma modlarının seçilmesi mobil uygulama ile kolayca yapılabilir.
Çağrı Kullanımı Röle 1 İçindir
Telefon çağrısı ile kullanımda 1 numaralı röle tetiklenir. Bu yapı özellikle otomatik kapı bariyeri, garaj kapısı ve site giriş sistemlerinde hızlı geçiş için tasarlanmıştır.
Yüksek Akımlı Cihazlarda Kontaktör Kullanılmalıdır
Motor, pompa, havuz motoru, kompresör, ısıtıcı, fan ve 220V/380V endüktif yüklerde RELAY-572 doğrudan yük taşımamalı; uygun kontaktör, sigorta ve pano bağlantısı ile kullanılmalıdır.
Yetkili Telefon Listesi ve Enable White List Yönetimi
RELAY-572, telefon çağrısı ile kullanımda güvenliği artırmak için yetkili telefon numarası listesi mantığı ile çalışabilir. Böylece yalnızca sisteme tanımlanan telefon numaraları cihazı arayarak 1 numaralı röleyi tetikleyebilir. Bu yapı, site giriş bariyerleri, apartman otoparkları, fabrika girişleri, depo kapıları ve özel alan geçişlerinde kontrollü kullanım sağlar.
Maksimum 128 Yetkili Numara
Cihaza 128 adede kadar yetkili telefon numarası tanımlanabilir. Bu numaralar mobil uygulama üzerinden online olarak yönetilebilir veya SMS komutları ile eklenebilir.
Sınırsız Çağrı ile Açma Seçeneği
İstenirse Enable White List özelliği mobil uygulama veya SMS ile pasif hale getirilebilir. Bu durumda cihazı arayan tüm telefonlardan gelen çağrılar 1 numaralı röleyi tetikleyerek otomatik kapı bariyerini açabilir.
Enable White List ON/OFF
Enable White List ayarı SMS ile veya mobil uygulama üzerinden açılıp kapatılabilir. Bu sayede sistem, ihtiyaca göre sadece yetkili kişilerle veya daha serbest geçiş mantığıyla kullanılabilir.
Bu esnek yapı sayesinde RELAY-572, hem güvenli yetkilendirme isteyen işletmelerde hem de geçici yoğun kullanım gereken alanlarda pratik bir otomatik kapı bariyeri açma çözümü sunar.
1 Numaralı Röle İçin Geriye Sayım Süresi Tanımlama
Telefon çağrısı ile bariyer açma kullanımında 1 numaralı rölenin açık kalma süresi büyük önem taşır. RELAY-572 üzerinde bu süre mobil uygulama üzerinden ayarlanabildiği gibi SMS komutu ile de tanımlanabilir. Böylece cihazın otomatik kapı bariyerine ne kadar süre tetik vereceği ihtiyaca göre belirlenir.
Otomatik kapı bariyerleri için kısa süreli tetikleme ihtiyacına uygundur.
Telefon çağrısı ile kullanımda 1 numaralı röle aktif olur.
Mobil uygulamada her iki röle de tüm özellikleriyle kullanılabilir.
Bu yapı sayesinde kullanıcı, otomatik kapı bariyeri için gereğinden uzun tetik vermek zorunda kalmaz. Bariyer yalnızca açma komutunu alır; kapanma, bekleme ve fotosel güvenliği bariyer sisteminin kendi kontrol mantığıyla devam eder.
SMS ile Uzaktan Yeniden Başlatma Özelliği
RELAY-572, uzaktan SMS komutu ile yeniden başlatılabilir. Bu özellik, cihazın bulunduğu yere fiziksel olarak gitmeden sistemi tekrar devreye almak için pratik bir çözüm sağlar. Özellikle yoğun kontrol yüklemelerinde, iletişim gecikmelerinde veya cihazın anlık kontrol durumunu görememe gibi durumlarda uzaktan yeniden başlatma komutu önemli bir avantaj sunar.
Servis ve Destek Kolaylığı
Cihazın bulunduğu lokasyona gitmeden SMS ile yeniden başlatma yapılabilmesi, teknik servis süreçlerinde zaman kazandırır. Özellikle uzak mesafedeki kapı bariyeri, su pompası, motor, sulama sistemi veya otopark giriş uygulamalarında cihazın tekrar sağlıklı şekilde çalışmasına yardımcı olabilir.
Bu özellik, RELAY-572’nin yalnızca bir röle modülü değil; aynı zamanda uzaktan yönetilebilir, servis kolaylığı sunan, profesyonel bir GSM/GPRS kontrol sistemi olarak kullanılmasını sağlar.
Otomatik Bariyer Kullanımında Bilinmesi Gereken Önemli Detay
RELAY-572 otomatik kapı bariyerini doğrudan açıp kapatan ana motor kontrol kartı değildir. Cihaz, otomatik bariyerin kontrol kartına tetik sinyali gönderir. Bariyer bu tetik sinyalini aldıktan sonra açılır. Bariyerin kapanması, kapanma süresi, fotosel kontrolü, engel algılama ve güvenlik beklemesi ise otomatik bariyer sisteminin kendi ayarlarına bağlıdır.
Bu nedenle RELAY-572, otomatik bariyer sistemlerinde kumanda yerine geçen uzaktan tetikleme cihazı gibi çalışır. Kullanıcı ister mobil uygulama ile, ister SMS komutlarıyla, ister yetkili telefon çağrısıyla sistemi tetikleyerek kapı veya bariyer açma işlemini kolayca gerçekleştirebilir.
Cep Telefonu ile Kapı Açma
Kumanda taşıma zorunluluğunu azaltan pratik geçiş kontrol çözümü sunar.
Yetkili Kullanıcı Yönetimi
128 yetkili numara ile kontrollü kullanım veya whitelist pasif edilerek sınırsız çağrı kabulü yapılabilir.
Röle ile Uzaktan Kontrol
Mobil uygulama üzerinden 2 röle ile farklı cihazlar yönetilebilir.
Neden OPAX RELAY-572?
OPAX RELAY-572; mobil uygulama ile röle kontrolü, SMS ile uzaktan yönetim ve telefon çağrısı ile otomatik kapı bariyeri açma özelliklerini bir arada sunan profesyonel bir çözümdür. Kullanıcılar, ihtiyaca göre uygulama üzerinden iki röleyi kontrol edebilir, SMS ile cihaz ayarlarını yönetebilir veya yalnızca telefon çağrısı yaparak 1 numaralı röle üzerinden bariyer açma işlemini gerçekleştirebilir.
Mobil Uygulama, SMS ve Telefon Çağrısı ile 2 Röleli Online Kontrol Sistemi
OPAX RELAY-572; otomatik kapı bariyeri, garaj kapısı, kepenk, panjur, bahçe sulama sistemi, havuz motoru, pompa, aydınlatma, fan, ısıtma, soğutma, jeneratör, sera otomasyonu ve aç/kapa komutu ile çalışan birçok elektrikli cihazın uzaktan yönetilmesi için tasarlanmış profesyonel bir GSM/GPRS röle kontrol modülüdür.
Cihaz üzerinde 2 adet bağımsız röle çıkışı ve bu röleleri senaryoya göre çalıştırmak için kullanılabilen 2 adet switch / analog tetik girişi bulunur. Opax mobil uygulama ile her iki röle tüm çalışma modlarıyla kontrol edilebilir. SMS komutları ile yetkili numara, whitelist, süre ve yeniden başlatma ayarları yapılabilir. Telefon çağrısı ile ise özellikle otomatik kapı bariyerleri için 1 numaralı röle tetiklenebilir.
Mühendislik Mantığı ile Kısa Özet
RELAY-572 bir yük taşıma cihazı gibi düşünülmemelidir; cihaz esas olarak kontrol sinyali üretir. Düşük akımlı cihazları doğrudan aç/kapa için kullanabilirsiniz; ancak yüksek akım çeken motor, pompa, ısıtıcı, endüktif yük veya 3A üzeri uygulamalarda RELAY-572 röle çıkışı mutlaka kontaktör bobinini tetiklemek için kullanılmalı, ana yük kontaktör üzerinden geçirilmelidir.
Teknik Özellikler
Çalışma Frekansı
GSM 850/900/1800/1900 MHz
Dört bant GSM/GPRS haberleşme desteği.
Röle Çıkışı
2 Bağımsız Röle
Röle 1 ve Röle 2 ayrı ayrı senaryolandırılabilir.
Kontrol Edilecek Röle Sayısı
2 adet cihazı aynı anda kontrol edebilirsiniz.
İki farklı yük veya iki farklı kontaktör bağımsız yönetilebilir.
Switch / Analog Giriş
2 adet giriş: SW1 ve SW2
NO/NC mantığında çalışan dedektör, sensör, flatör, seviye anahtarı veya harici tetik cihazlarıyla senaryo kurulabilir.
Kontrol Yöntemleri
Mobil uygulama + SMS + Telefon çağrısı
Mobil uygulamada 2 röle, çağrı ile Röle 1, SMS ile ayar ve yönetim.
SIM Kart Uyumu
Mikro GSM SIM kart girişi
M2M data hatlarıyla ekonomik kullanım için uygundur.
Güç Girişi
DC 12V / 1A
Uygun adaptör ve güvenli bağlantı ile kullanılmalıdır.
Çıkış Amperi
≤10A röle kontak kapasitesi
Yük karakterine göre kontaktör kullanımı önerilir; yüksek akım yükler direkt bağlanmamalıdır.
Koruma Sınıfı
IP54
Toz ve su sıçramasına karşı dayanımlı yapı.
Çalışma Sıcaklığı
-20°C ile +60°C
Farklı ortam koşullarında çalışmaya uygundur.
Çalışma Bağıl Nem
%80’e kadar
Nemli ortamlarda kutu ve montaj koşullarına dikkat edilmelidir.
Boyutlar
320 x 213 x 94 mm
Pano, kutu veya saha montaj uygulamalarında kullanılabilir.

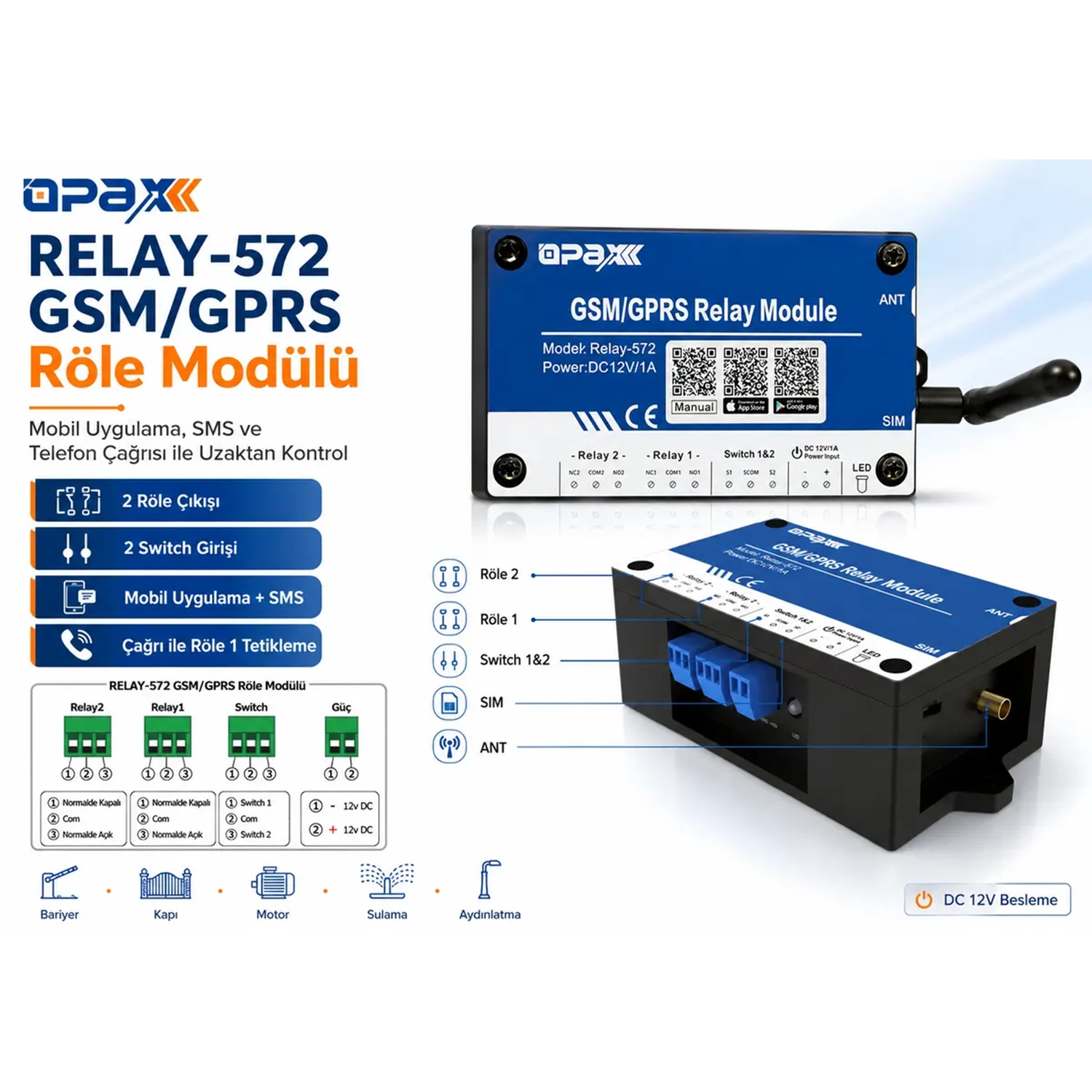

2 Röle + 2 Switch Girişi ile Mühendislik Çalışma Mantığı
RELAY-572 yalnızca uzaktan aç/kapa yapan basit bir röle değildir. Cihaz, iki bağımsız röle çıkışı ile iki farklı cihazı veya iki farklı kontaktörü yönetebilir. Ayrıca SW1 ve SW2 girişleri sayesinde dışarıdan gelen bir algılama, tetik, seviye bilgisi veya kuru kontak değişimi ile röleleri otomatik çalıştırabilecek şekilde senaryolandırılabilir.
SW1 Girişi → Röle 1 Senaryosu
SW1 girişine NO veya NC mantığında çalışan bir dedektör, manyetik kontak, seviye flatörü, basınç anahtarı, sensör çıkışı, alarm paneli röle çıkışı veya harici tetik cihazı bağlanabilir. SW1 durum değiştirdiğinde sistem Röle 1 üzerinden bağlı cihazı çalıştırabilir veya kullanıcıya bildirim göndererek manuel karar vermesini sağlayabilir.
SW2 Girişi → Röle 2 Senaryosu
SW2 girişi de aynı şekilde farklı bir dedektör, switch, kuru kontak, mekanik anahtar, sensör veya analog tetikleyici ile kullanılabilir. SW2 durum değiştirdiğinde Röle 2 çalıştırılabilir. Bu sayede cihaz iki farklı otomasyon görevini aynı anda ve birbirinden bağımsız şekilde yönetebilir.
Manuel, Switch Kontrollü, Haftalık Programlı ve Online Aç/Kapa Kullanım
Aynı cihaz üzerinde röleleri manuel olarak açıp kapatabilir, haftalık programla belirli gün ve saatlerde çalıştırabilir, mobil uygulama üzerinden online kontrol edebilir, SMS ile süre ve ayar gönderebilir veya switch girişlerinden gelen tetik bilgisine göre otomatik çalıştırabilirsiniz. Bu esneklik sayesinde RELAY-572 hem basit kapı açma uygulamalarında hem de mühendislik gerektiren otomasyon senaryolarında kullanılabilir.
Mobil Uygulama Üzerindeki 5 Farklı Çalışma Modu
a) Count Down / Bariyer Modu
Geriye sayım modu, özellikle otomatik kapı bariyeri, garaj kapısı, kepenk, panjur veya kısa süreli tetik bekleyen cihazlar için kullanılır. Röle belirlenen süre boyunca aktif kalır, süre tamamlandığında otomatik kapanır. Mobil uygulama ile süre tanımlanabilir; 1 numaralı röle için SMS ile de geriye sayım süresi ayarlanabilir.
b) Manuel Mod
Bu modda röle, kullanıcı kapatana kadar aktif kalabilir. Aydınlatma, pompa, fan, ısıtıcı, motor veya kontaktör kontrollü yüklerde kullanıcının doğrudan aç/kapa kontrolü sağlamasına imkan tanır.
c) Günlük / Her Zaman Modu
Başlangıç ve bitiş saati belirlenerek cihazın her gün aynı zaman aralığında çalışması sağlanabilir. Tabela aydınlatması, bahçe sulama, havuz motoru, sera fanı veya belirli saatlerde çalışması gereken ekipmanlar için uygundur.
d) Haftalık Mod
Haftanın belirli günleri ve belirli saat aralıkları seçilerek rölelerin otomatik çalışması sağlanabilir. İşletmeler, fabrikalar, tarımsal alanlar, havuz sistemleri, ofis aydınlatmaları ve reklam tabelaları için esnek zamanlama sunar.
e) Switch Modu
SW1 ve SW2 girişlerinden gelen tetik bilgilerine göre röleler çalıştırılabilir. Switch modu iki farklı kullanım mantığı sağlar:
Telefon Çağrısı ile Röle 1
Yetkili numaralardan gelen çağrı ile 1 numaralı röle kısa süreli tetik verebilir. Bu kullanım, özellikle otomatik bariyerlerde kumanda mantığına benzer şekilde çalışır. Mobil uygulama üzerinden iki röle de kullanılabilirken, telefon çağrısı ile kullanımda özellikle 1 numaralı röle tetiklenir.

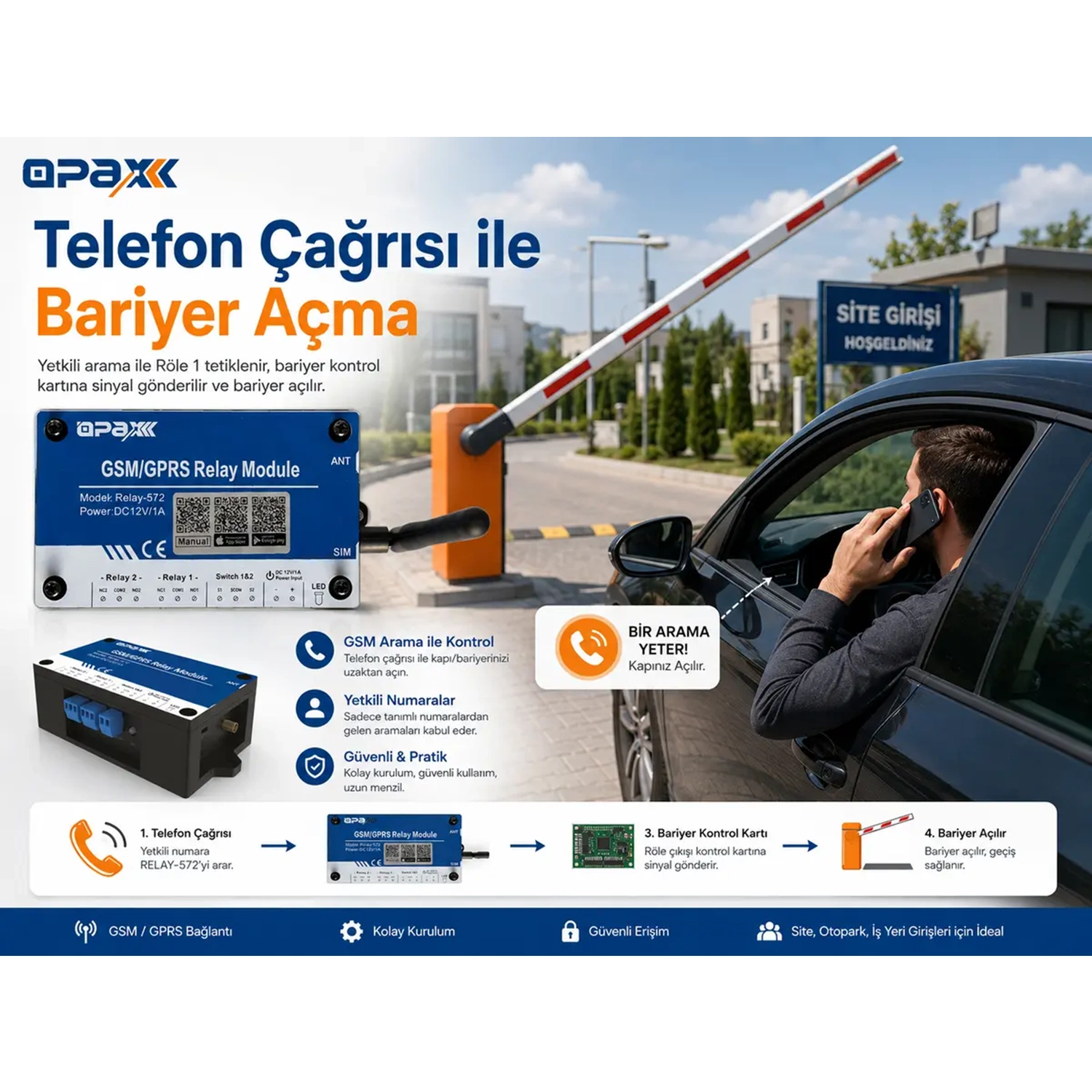

Çağrı ile Otomatik Kapı Bariyeri Açma Mantığı
Telefon çağrısı ile kullanımda RELAY-572, otomatik kapı bariyerine doğrudan motor gücü vermez; bariyer kontrol kartına kısa süreli tetik sinyali gönderir. Otomatik kapı bariyerlerinde kapının açılması için genellikle kuru kontak tetik yeterlidir. Bu tetik uzaktan kumanda ile verilebildiği gibi, RELAY-572’nin 1 numaralı rölesi ile de verilebilir.
Cihaz üzerinde 1 numaralı rölenin açık kalma süresi mobil uygulama veya SMS ile ayarlanabilir. En düşük 6 saniyelik açık kalma süresi, otomatik kapı bariyerleri için pratik bir tetik süresi sağlar. Kullanıcı cihazı aradığında çağrının ulaşması ve rölenin aktif hale gelmesi için geçen süreyle birlikte bariyer açma komutu gönderilir.
Bariyer açıldıktan sonra, kapanma süresi RELAY-572 tarafından değil, otomatik bariyerin kendi kontrol kartı tarafından yönetilir. Örneğin bariyer üzerinde 10 saniyelik otomatik kapanma süresi tanımlıysa ve fotosel üzerinde engel yoksa, bariyer kendi ayarına göre kapanır.
Yetkili Telefon Listesi, 128 Numara ve Enable White List Yönetimi
RELAY-572 telefon çağrısı ile kullanımda güvenliği artırmak için yetkili telefon numarası listesiyle çalışabilir. Bu liste mobil uygulama üzerinden online yönetilebildiği gibi SMS komutları ile de düzenlenebilir.
128 Yetkili Telefon Numarası
Cihaza maksimum 128 yetkili telefon numarası eklenebilir. Bu numaralar çağrı ile 1 numaralı röleyi tetikleyerek otomatik kapı bariyeri veya kapı açma işlemi yapabilir.
Enable White List ON/OFF
Enable White List aktif olduğunda yalnızca yetkili numaralar cihazı arayabilir. Bu özellik mobil uygulama üzerinden veya SMS komutu ile açılıp kapatılabilir.
Sınırsız Çağrı Kabulü
Whitelist pasif hale getirildiğinde, cihaza gelen her çağrı 1 numaralı röleyi tetikleyebilir. Bu seçenek kontrollü alanlarda, geçici kullanımda veya herkese açık bariyer senaryolarında tercih edilebilir.
RELAY-572 ile Kontrol Edilebilecek Cihaz ve Sistemler
OPAX RELAY-572 yalnızca otopark bariyeri için kullanılmaz. Cihaz, doğru bağlantı ve uygun kontaktör kullanımıyla 12V ile 380V arasındaki birçok sistemi kontrol senaryosuna dahil edebilir. Burada önemli olan, yüksek akım çeken cihazların RELAY-572 röle kontağı üzerinden değil, kontaktör veya uygun güç anahtarlama elemanı üzerinden çalıştırılmasıdır.
Kapı ve Bariyer Sistemleri
Otomatik bariyer, site giriş bariyeri, garaj kapısı, sürgülü kapı, kepenk ve panjur tetikleme.
Bahçe ve Tarla Sulama
Sulama motoru, vana, pompa ve tarımsal sulama sistemleri mobil uygulama, SMS, zamanlama veya switch tetik ile yönetilebilir.
Havuz ve Su Sistemleri
Havuz motoru, sirkülasyon pompası, su deposu dolum sistemi, arıtma veya seviye kontrollü pompa uygulamaları.
Aydınlatma ve Lambalar
Bahçe lambaları, tabela aydınlatmaları, site aydınlatmaları, depo ışıkları ve dış ortam ışıklandırmaları.
Motor ve Pompa Kontrolü
Fan, motor, pompa, kompresör veya endüktif yükler kontaktör üzerinden güvenli şekilde tetiklenebilir.
Akıllı Ev ve İş Yeri
Kombi, klima, ısıtıcı, priz, küçük elektrikli cihazlar, ofis ekipmanları ve uzaktan aç/kapa gerektiren sistemler.
Jeneratör ve Enerji
Jeneratör, enerji hattı, yedek güç sistemi veya güç aktarma senaryolarında kontaktör/ara röle üzerinden kontrol.
Sera ve Tarımsal Otomasyon
Sera fanı, nemlendirme, sulama, havalandırma, ısıtma ve ışıklandırma sistemleri zamanlama veya sensör tetiklemesiyle yönetilebilir.
GPRS Röle Cihazının Anakartı Üzerinde Bulunan 2 Adet Dahili Röle Detay Bilgileri
RELAY-572 anakartı üzerinde bulunan dahili röleler, düşük akımlı kontrol uygulamaları ve kontaktör bobini tetikleme gibi senaryolar için kullanılır. Röle kontak yapısı, kullanıcıya hem NO hem de NC bağlantı mantığıyla farklı otomasyon çözümleri kurma imkanı sağlar.
OPAX RELAY-572 Yanlış Kullanım Örnekleri
OPAX RELAY-572, doğru bağlantı yapıldığında çok geniş kullanım alanı sunan profesyonel bir GSM/GPRS röle kontrol modülüdür. Ancak özellikle yüksek akım çeken cihazlarda, motorlarda, pompalarda ve 220V/380V endüktif yüklerde yanlış bağlantı yapılması röle kontaklarının zarar görmesine, cihazın arızalanmasına, yangın riskine veya garanti kapsamı dışında kalmasına neden olabilir.
Kritik Uyarı
RELAY-572 ile kontrol edilecek cihazın akımı, çalışma gerilimi, kalkış akımı, endüktif yük karakteri ve bağlantı şekli mutlaka dikkate alınmalıdır. 220V/380V, motor, pompa, havuz motoru, fan, kompresör, rezistans ve yüksek güçlü sistemlerde bağlantılar mutlaka yetkili elektrikçi veya uzman teknik personel tarafından yapılmalıdır.
Dikkatlice Okuyunuz!
Yüksek akım çeken cihazlar, elektromanyetik röleler gibi anahtarlama elemanları üzerinden direkt olarak kontrol edildiğinde röle kontaklarının aşırı ısınmasına, erimesine, yapışmasına, kısa ömürlü olmasına veya cihazın garanti kapsamı dışında kalmasına neden olabilir.
RELAY-572 üzerindeki röleler, özellikle yüksek akımlı cihazları doğrudan beslemek için değil; düşük akımlı kontrol sinyaliyle kontaktör, pano, otomasyon girişi veya tetik bekleyen cihazları anahtarlamak için kullanılmalıdır.
Kontrol edilecek cihazın akımı, kalkış akımı, endüktif karakteri ve çalışma gerilimi mutlaka dikkate alınmalıdır. Yüksek güçlü cihazların kontrolünde RELAY-572 ile yük arasına uygun kapasiteli kontaktör veya profesyonel güç anahtarlama ekipmanı eklenmelidir.
AC/DC 3A Üzeri Yük Çeken ve Endüktif Yüklerde Kontaktör Kullanımının Faydaları ve Zorunluluğu
Elektrik sistemlerinde röleler ve kontaktörler devreleri açıp kapamak için kullanılır; ancak görevleri aynı değildir. RELAY-572 üzerindeki röleler kontrol sinyali üretmek için uygundur. Motor, pompa, fan, kompresör, trafo, rezistans, ısıtıcı, havuz motoru, sulama pompası ve 3A üzeri yüklerde ana akımı RELAY-572 üzerinden geçirmek yerine kontaktör üzerinden geçirmek gerekir.
1. Endüktif Yüklerin Riski
Motor, pompa, fan ve kontaktör bobini gibi endüktif yükler ilk kalkış anında nominal akımın birkaç katı akım çekebilir. Bu durum röle kontaklarında ark, ısınma, yapışma ve erken arıza riskini artırır.
2. Rölenin Sınırı
Röle kontağı yüksek akım değerlerine sahip olsa bile bu değer yük tipine göre değişir. Dirençli yük, motor yükü ve endüktif yük aynı şekilde değerlendirilmemelidir. Güvenli kullanım için yüksek güç ana yükü kontaktöre verilmelidir.
3. Kontaktörün Görevi
Kontaktör yüksek akım taşımak üzere tasarlanmıştır. RELAY-572 yalnızca kontaktör bobinini tetikler; yüksek akım kontaktör kontakları üzerinden geçer. Bu yapı cihazın ömrünü uzatır ve güvenliği artırır.
4. Doğru Seçim
Kontaktör seçilirken yükün akımı, gerilimi, kalkış akımı, çalışma süresi ve yük tipi dikkate alınmalıdır. AC/DC 3A üzeri veya motorlu uygulamalarda uzman elektrikçi tarafından projelendirme yapılmalıdır.
5. Güvenlik ve Garanti
Yüksek akımı doğrudan röle kontağından geçirmek cihazın zarar görmesine, yangın riskine veya garanti dışı arızalara neden olabilir. Kontaktör kullanımı hem güvenlik hem de ürün ömrü açısından önemlidir.

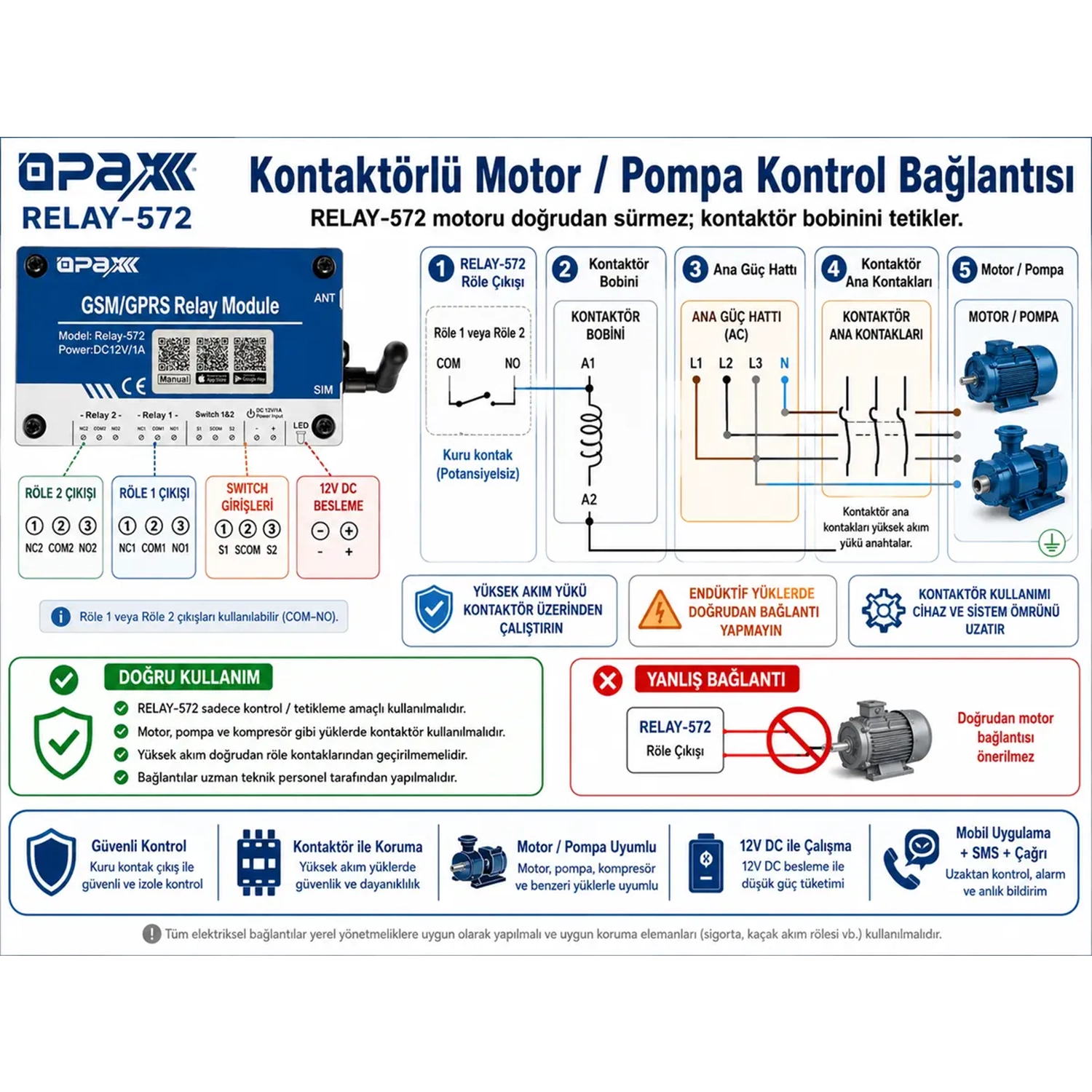

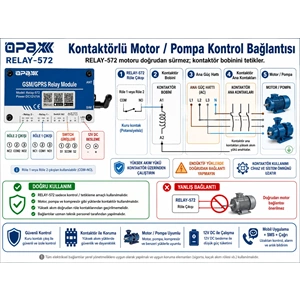

6. Önerilen Bağlantı Mantığı
RELAY-572 röle çıkışı → Kontaktör bobini → Kontaktör ana kontakları → Motor / pompa / ısıtıcı / yüksek güçlü yük. Bu bağlantı mantığı en güvenli ve profesyonel çözümdür.
Kritik Sonuç
AC/DC 3A üzeri yüklerde, motorlarda, pompada, havuz motorunda, sulama motorunda, kompresörde, fanlarda ve endüktif yüklerde RELAY-572 ile doğrudan yük taşımak yerine kontaktör kullanılması gerekir. RELAY-572 bu sistemlerde profesyonel bir kontrol ve tetikleme cihazı olarak kullanılmalıdır.
Bağlantı Şeması ve Montaj Bilgilendirmesi
RELAY-572 bağlantı yapısı, kullanılacak senaryoya göre değişebilir. Otomatik kapı bariyerinde kuru kontak tetik girişi kullanılabilirken; motor, pompa, havuz sistemi, sulama motoru veya 380V endüstriyel yüklerde uygun kontaktör, sigorta, pano ve koruma elemanlarıyla bağlantı yapılmalıdır.
PDF bağlantısı: opaxteknikdestek.com/public/userfiles/manual/relay-572-baglanti-semasi.pdf
Sıkça Sorulan Sorular
RELAY-572 sadece otomatik bariyer için mi kullanılır?
Hayır. Otomatik bariyer en bilinen kullanım alanlarından biridir; ancak cihaz bahçe sulama, havuz motoru, pompa, fan, aydınlatma, jeneratör, sera otomasyonu, kepenk, panjur ve aç/kapa komutu ile çalışan birçok sistemde kullanılabilir.
Mobil uygulama ile kaç röle kontrol edilebilir?
Opax mobil uygulama üzerinden cihazdaki 2 röle de kontrol edilebilir. Röle 1 ve Röle 2 farklı cihazlara bağlanabilir ve farklı senaryolarda kullanılabilir.
Telefon çağrısı ile hangi röle aktif olur?
Telefon çağrısı ile kullanımda özellikle 1 numaralı röle aktif edilir. Bu özellik otomatik kapı bariyeri ve kapı açma senaryolarında kısa süreli tetik vermek için kullanılır.
SW1 ve SW2 girişleri ne işe yarar?
SW1 ve SW2 girişleri harici tetik cihazları, dedektörler, seviye flatörleri, kuru kontak çıkışları veya sensörlerle kullanılabilir. SW1 ile Röle 1, SW2 ile Röle 2 senaryolandırılabilir.
380V cihazlar kontrol edilebilir mi?
Evet, ancak 380V veya yüksek akımlı cihazlar doğrudan RELAY-572 röle kontağı üzerinden çalıştırılmamalıdır. RELAY-572 kontaktör bobinini tetiklemeli, ana yük uygun kontaktör üzerinden geçirilmelidir.
Cihaz SMS ile yeniden başlatılabilir mi?
Evet. RELAY-572 SMS komutu ile uzaktan yeniden başlatılabilir. Bu özellik, cihazın bulunduğu yere gitmeden sistemin tekrar devreye alınmasını ve bazı iletişim sorunlarının uzaktan giderilmesini kolaylaştırır.
Sonuç
OPAX RELAY-572 GSM/GPRS Röle Modülü, cep telefonu ile kapı açma sistemi, mobil uygulama ile röle kontrolü, SMS ile uzaktan cihaz yönetimi, telefon çağrısı ile otomatik kapı bariyeri açma, bahçe sulama sistemi kontrolü, havuz motoru kontrolü, uzaktan aydınlatma kontrolü ve kontaktör destekli endüstriyel aç/kapa otomasyonu için güçlü bir çözümdür.
2 bağımsız röle çıkışı, 2 switch tetik girişi, mobil uygulama üzerinden online kontrol, SMS ile ayar yönetimi, çağrı ile Röle 1 tetikleme, yetkili telefon listesi, whitelist yönetimi ve uzaktan yeniden başlatma özellikleri sayesinde RELAY-572, hem bireysel kullanıcılar hem işletmeler hem de teknik servisler için profesyonel bir GSM/GPRS röle kontrol sistemidir.
Sıkça Sorulan Sorular
RELAY-572 telefon çağrısı ile hangi röleyi çalıştırır?
Telefon çağrısı ile kullanımda cihaz 1 numaralı röleyi aktif eder. Bu özellik özellikle otomatik kapı bariyeri, garaj kapısı ve site giriş bariyeri gibi tetik bekleyen sistemlerde kullanılır.
Mobil uygulama ile iki röle de kontrol edilebilir mi?
Evet. Opax mobil uygulama üzerinden Röle 1 ve Röle 2 tüm özellikleriyle kontrol edilebilir. Kullanıcı röleleri açıp kapatabilir, çalışma modlarını ayarlayabilir ve bağlı cihazları online olarak yönetebilir.
Telefon çağrısı ile bariyer açıldığında bariyer nasıl kapanır?
RELAY-572 yalnızca otomatik bariyer kontrol kartına tetik sinyali verir. Bariyer açıldıktan sonra kapanma süresi, fotosel kontrolü ve güvenlik beklemesi bariyer sisteminin kendi ayarlarına göre gerçekleşir.
Yetkili telefon numaraları nasıl eklenir?
Yetkili telefon numaraları mobil uygulama üzerinden online olarak eklenebilir. Ayrıca SMS komutları ile de yetkili telefon numarası tanımlanabilir.
Kaç adet yetkili telefon numarası eklenebilir?
Cihaza 128 adede kadar yetkili telefon numarası eklenebilir. İhtiyaca göre Enable White List pasif edilerek gelen tüm çağrıların 1 numaralı röleyi tetiklemesi sağlanabilir.
Enable White List ne işe yarar?
Enable White List aktif olduğunda yalnızca yetkili telefon listesine eklenen numaralar çağrı ile 1 numaralı röleyi tetikleyebilir. Pasif olduğunda ise cihaza gelen tüm çağrılar otomatik kapı bariyerini açmak için tetik oluşturabilir.
Cihaz uzaktan yeniden başlatılabilir mi?
Evet. RELAY-572 SMS komutu ile uzaktan yeniden başlatılabilir. Bu özellik, cihazın bulunduğu yere gitmeden sistemin tekrar devreye alınmasına yardımcı olur.
Ürün Özeti
OPAX RELAY-572 GSM/GPRS Röle Modülü, cep telefonu ile kapı açma sistemi, mobil uygulama ile röle kontrolü, SMS ile uzaktan röle yönetimi ve telefon çağrısı ile otomatik kapı bariyeri açma ihtiyaçları için geliştirilmiş profesyonel bir üründür.
Cihaz, Opax mobil uygulama üzerinden 2 adet röleyi kontrol etme imkanı sunar. Kullanıcılar röleleri ayrı ayrı çalıştırabilir, geriye sayım süresi belirleyebilir, bağlı cihazları açıp kapatabilir ve online kontrol avantajından yararlanabilir.
Telefon çağrısı ile kullanımda ise 1 numaralı röle aktif hale getirilir. Bu yapı, otomatik kapı bariyerleri, garaj kapıları, sürgülü kapılar, otopark giriş sistemleri ve site bariyerleri için hızlı, ekonomik ve kullanımı kolay bir uzaktan tetikleme çözümü sunar.
Lütfen Bekleyiniz
Lütfen sorgulamak istediginiz siparişe ait kayıtlı mail adresinizi ve sipariş numaranızı giriniz.
