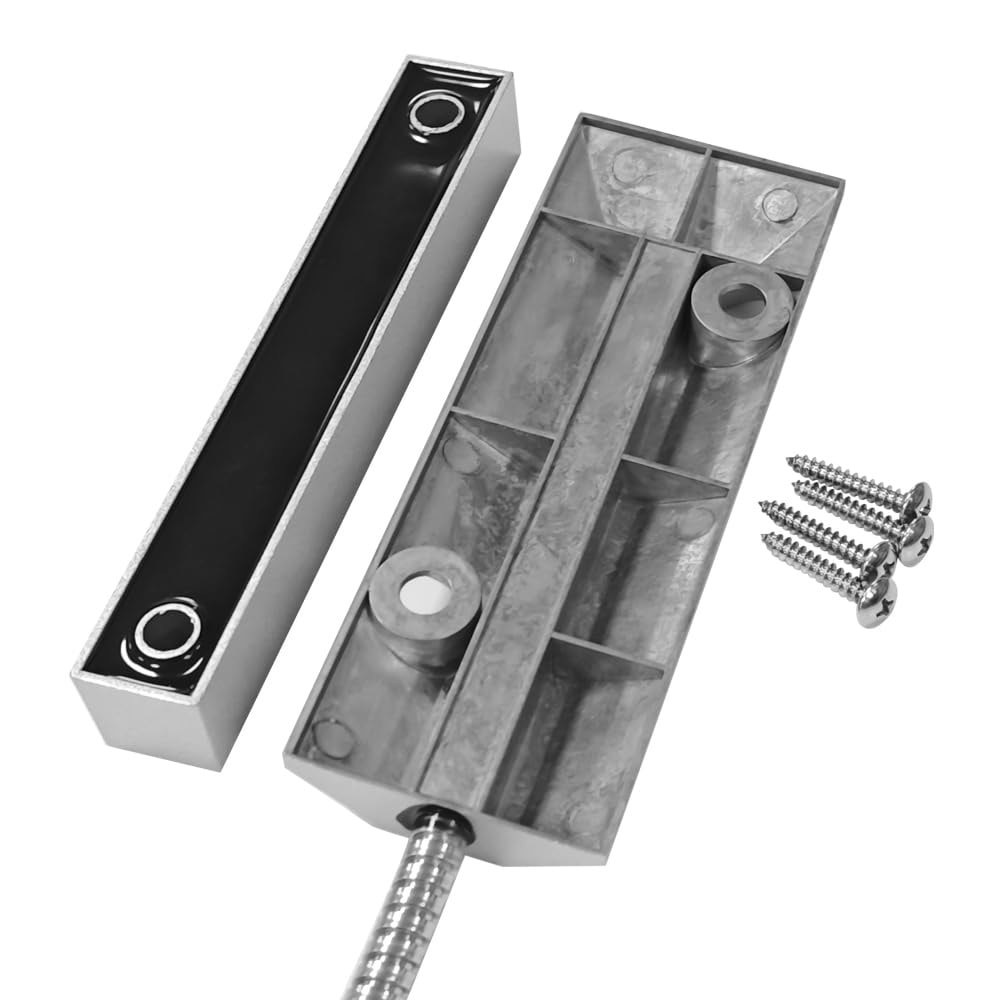

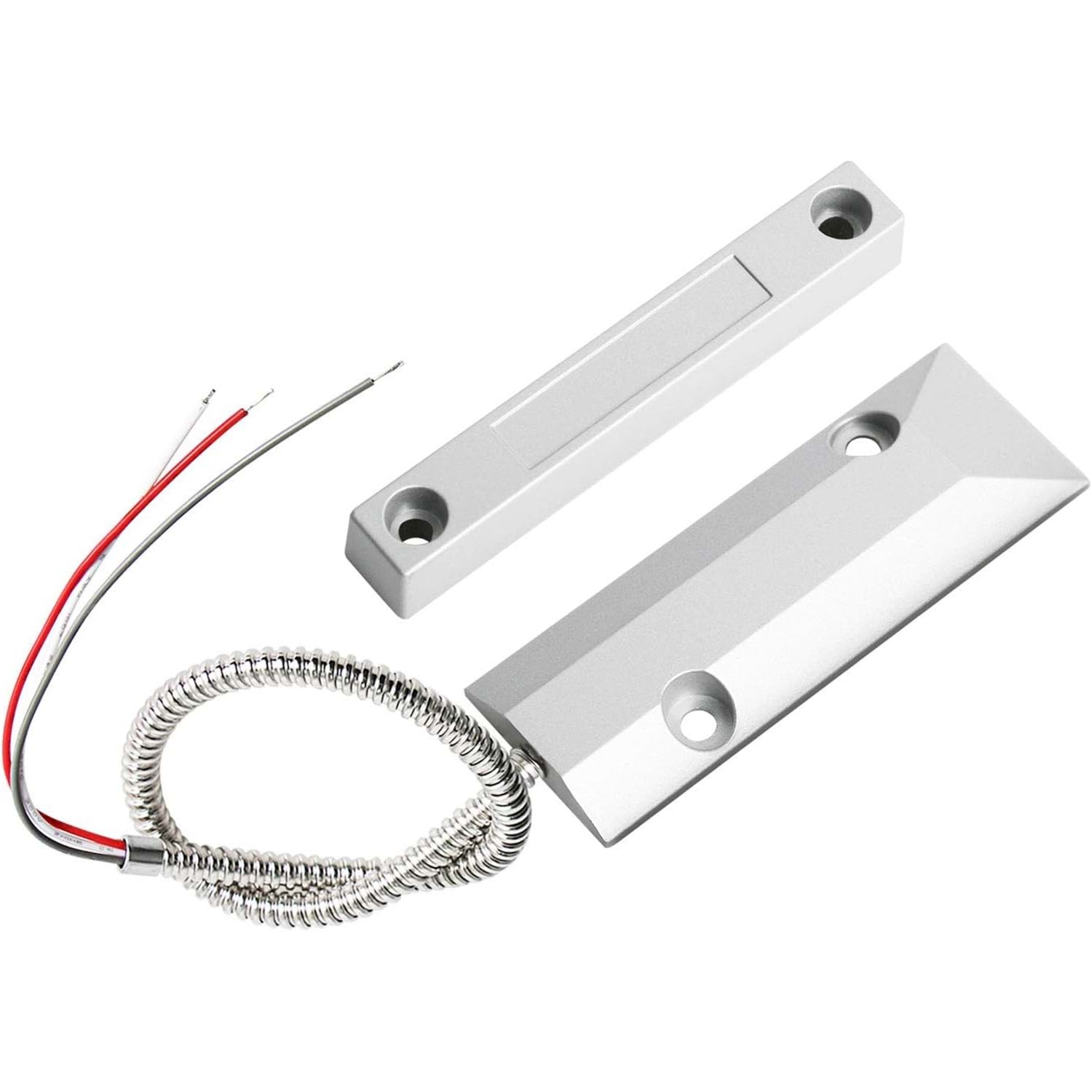

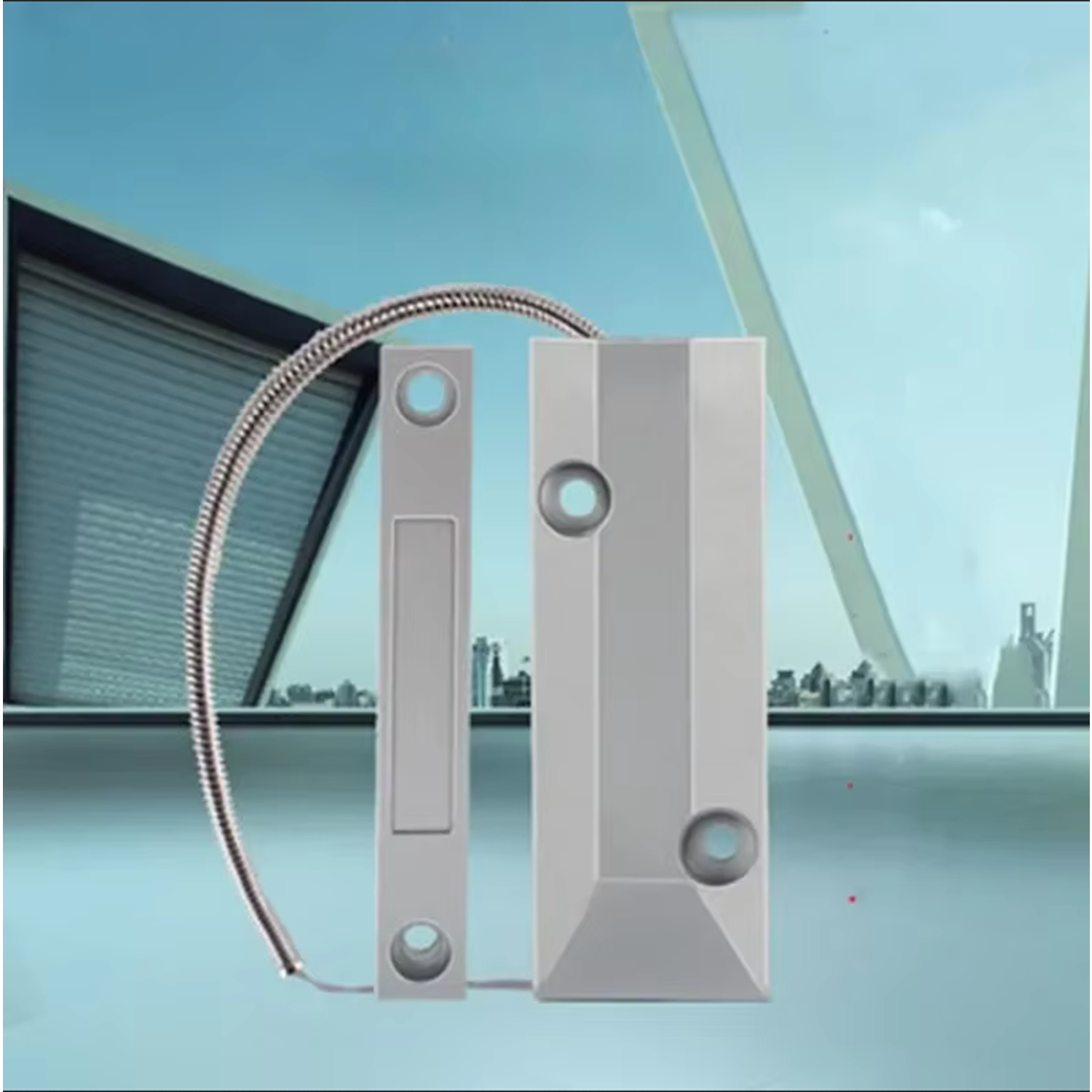

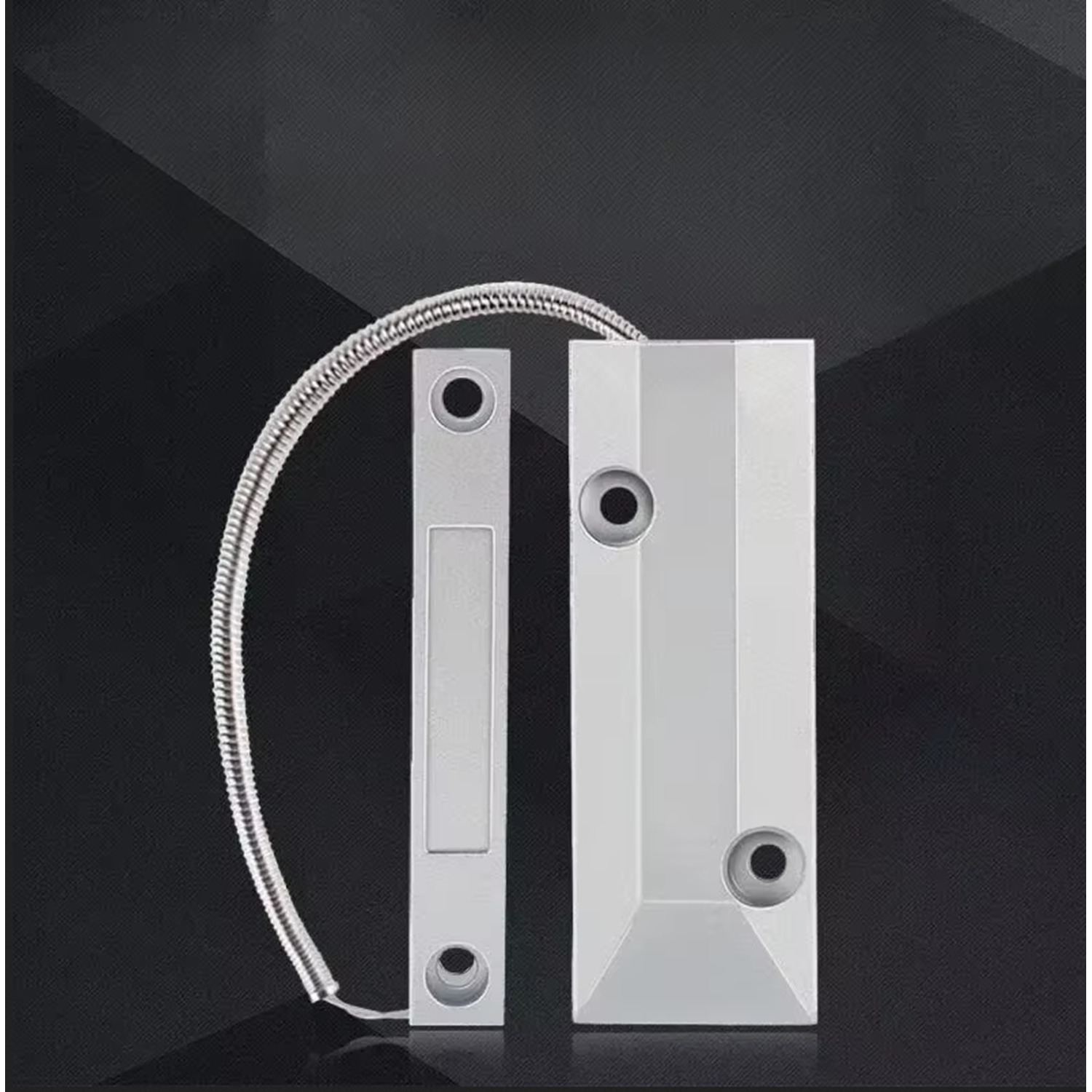

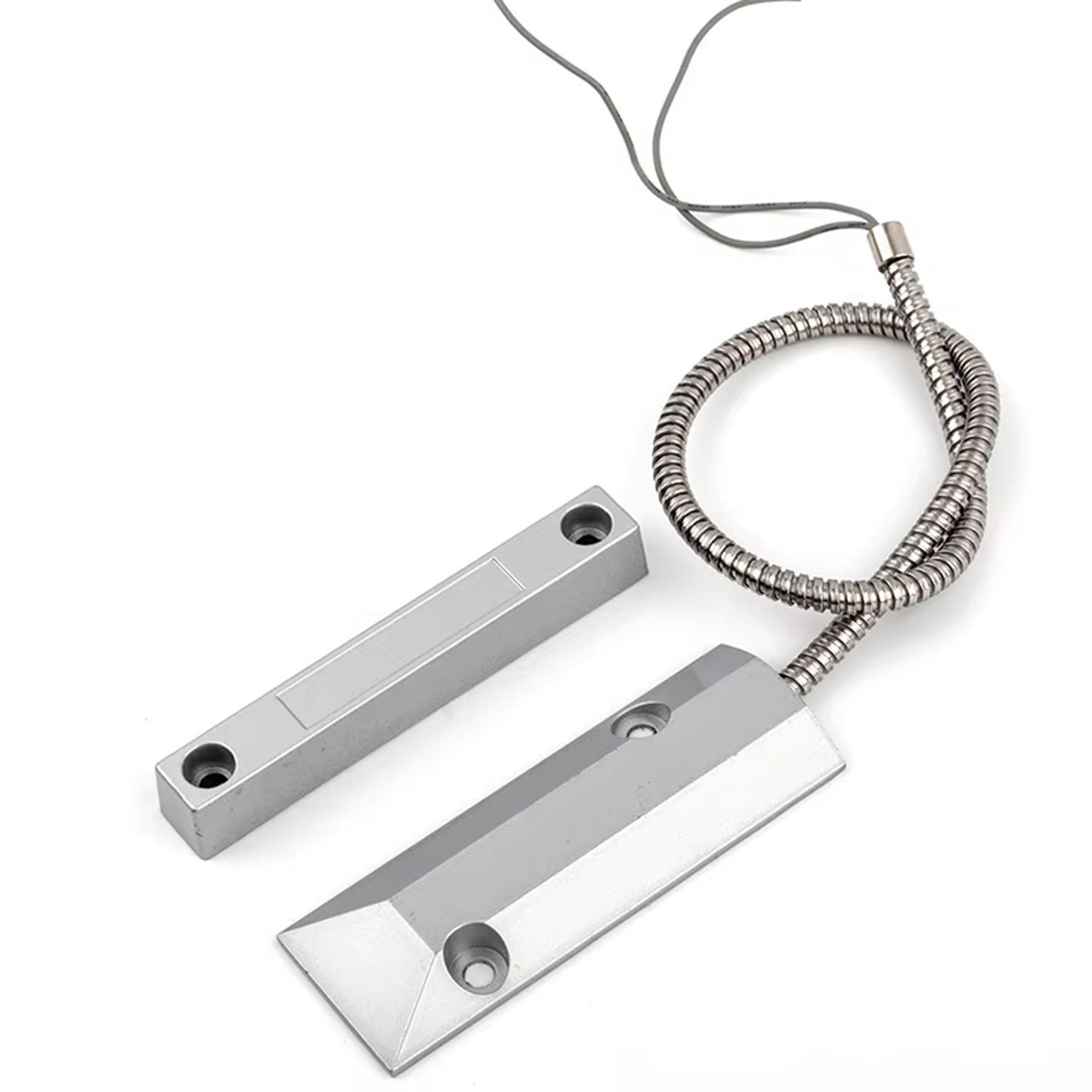

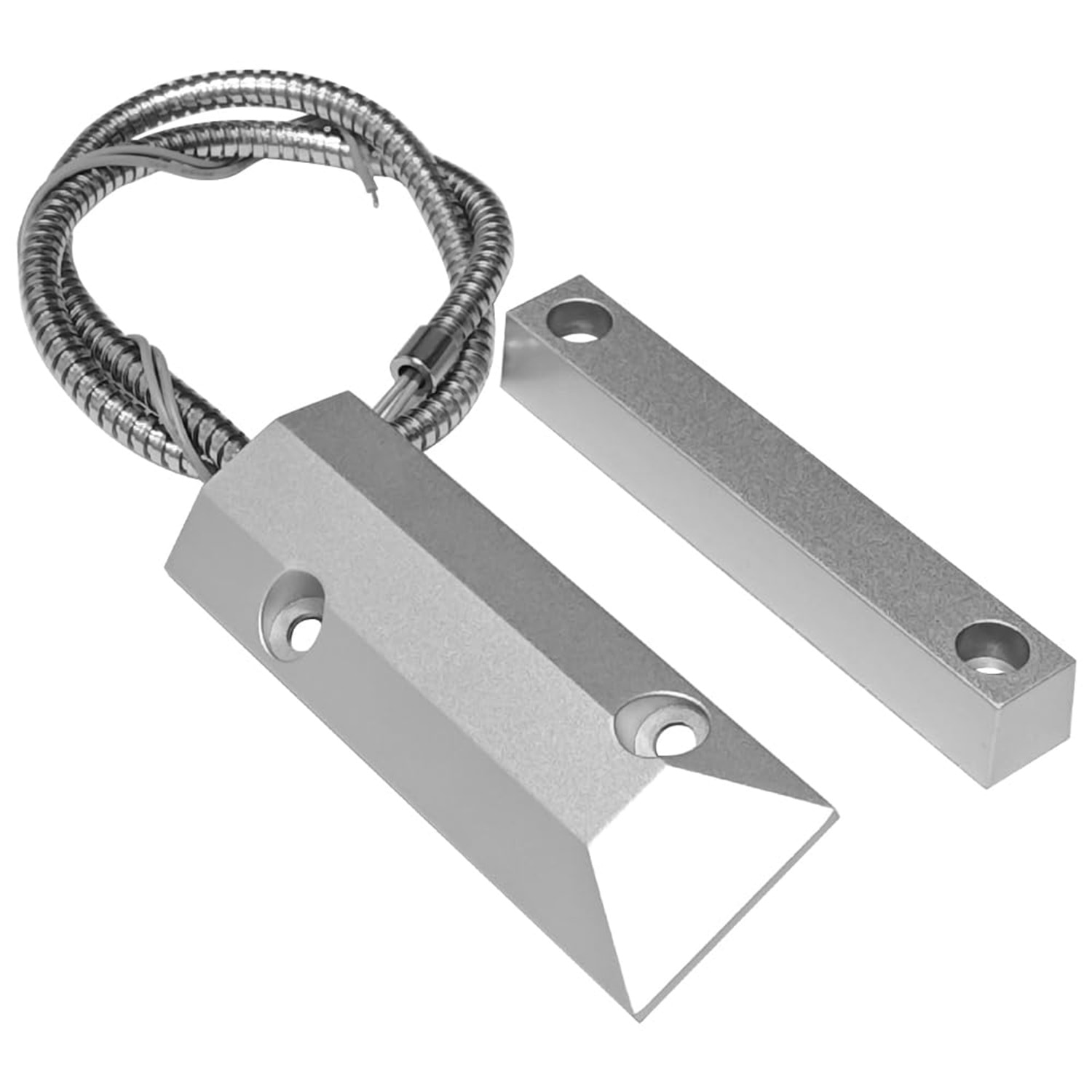

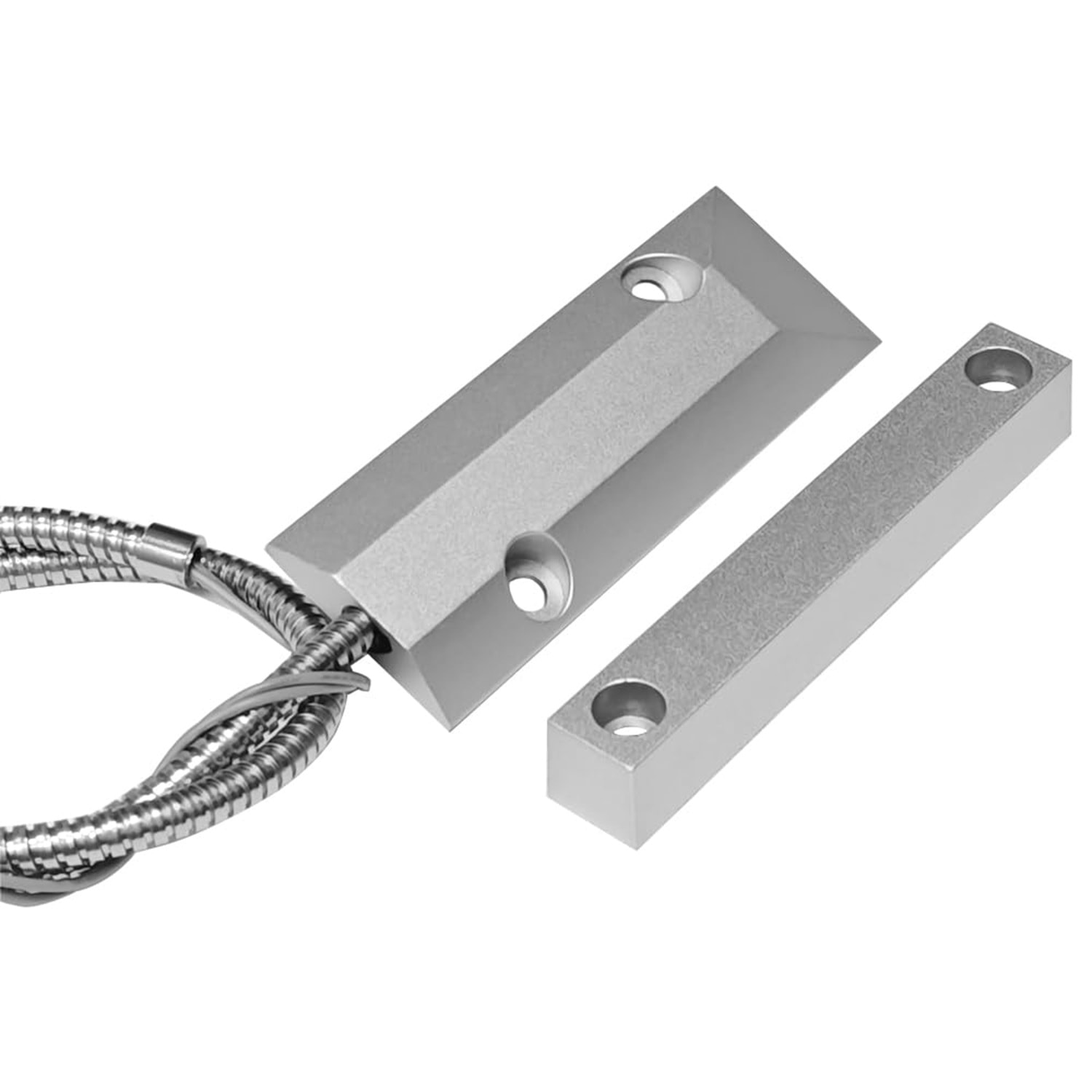

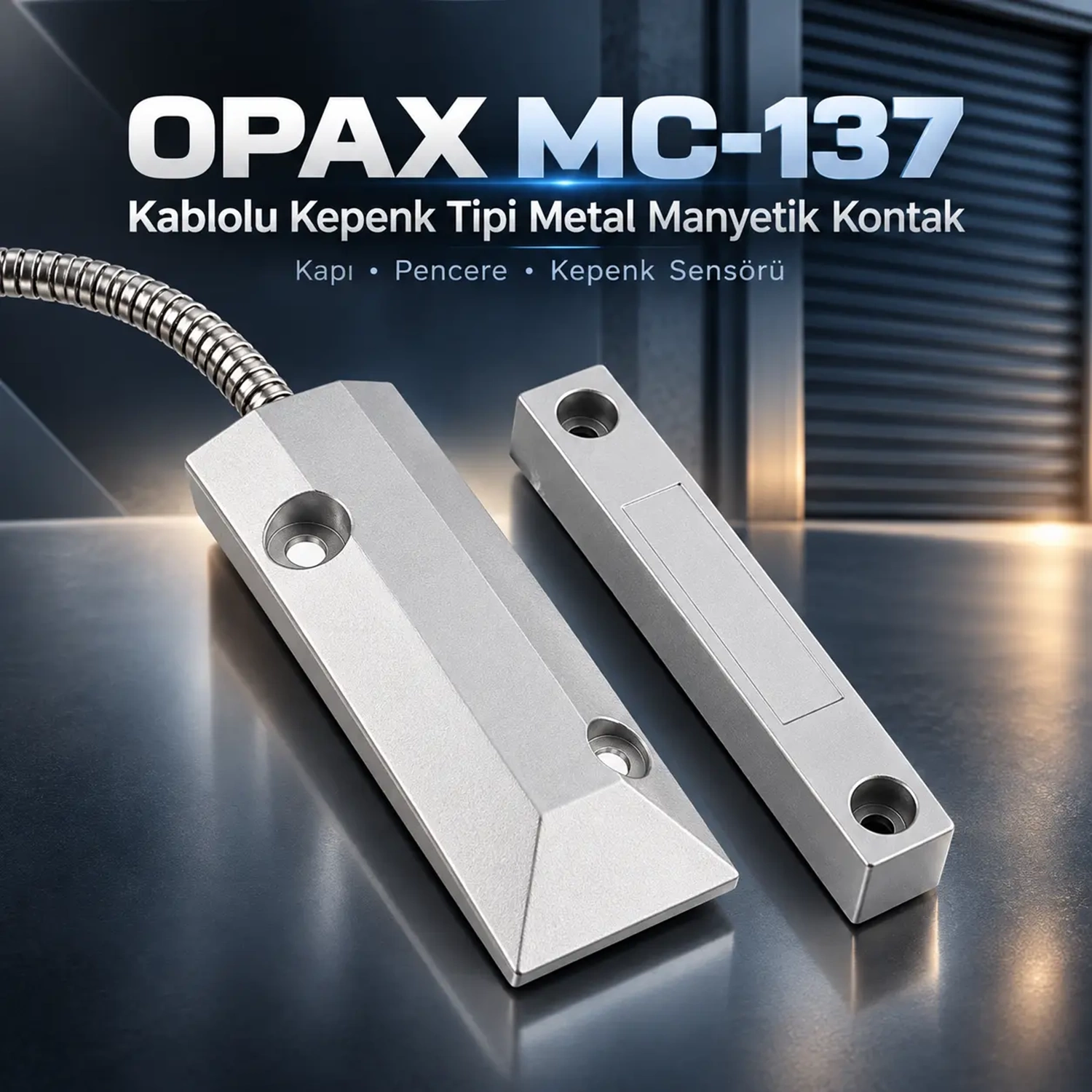

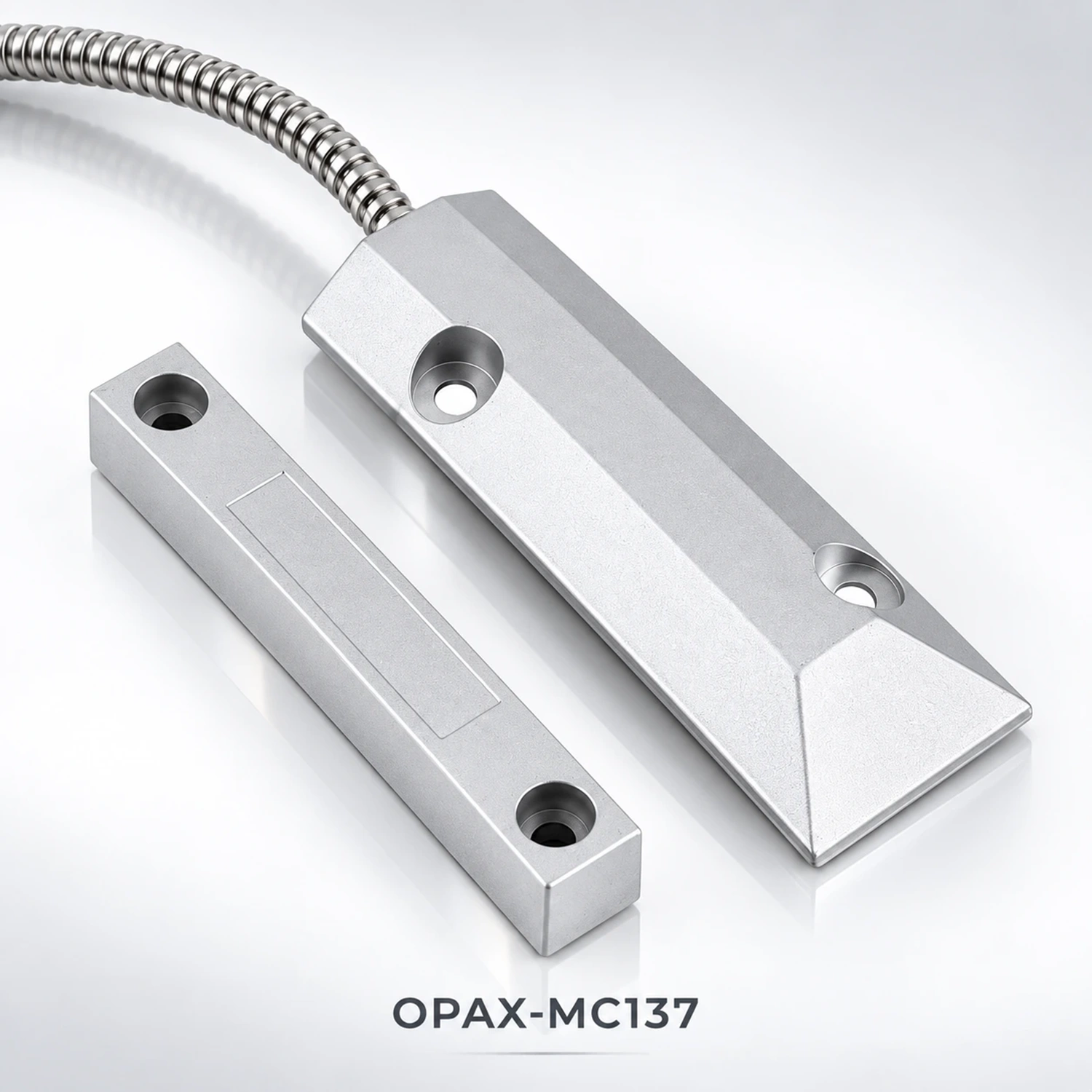

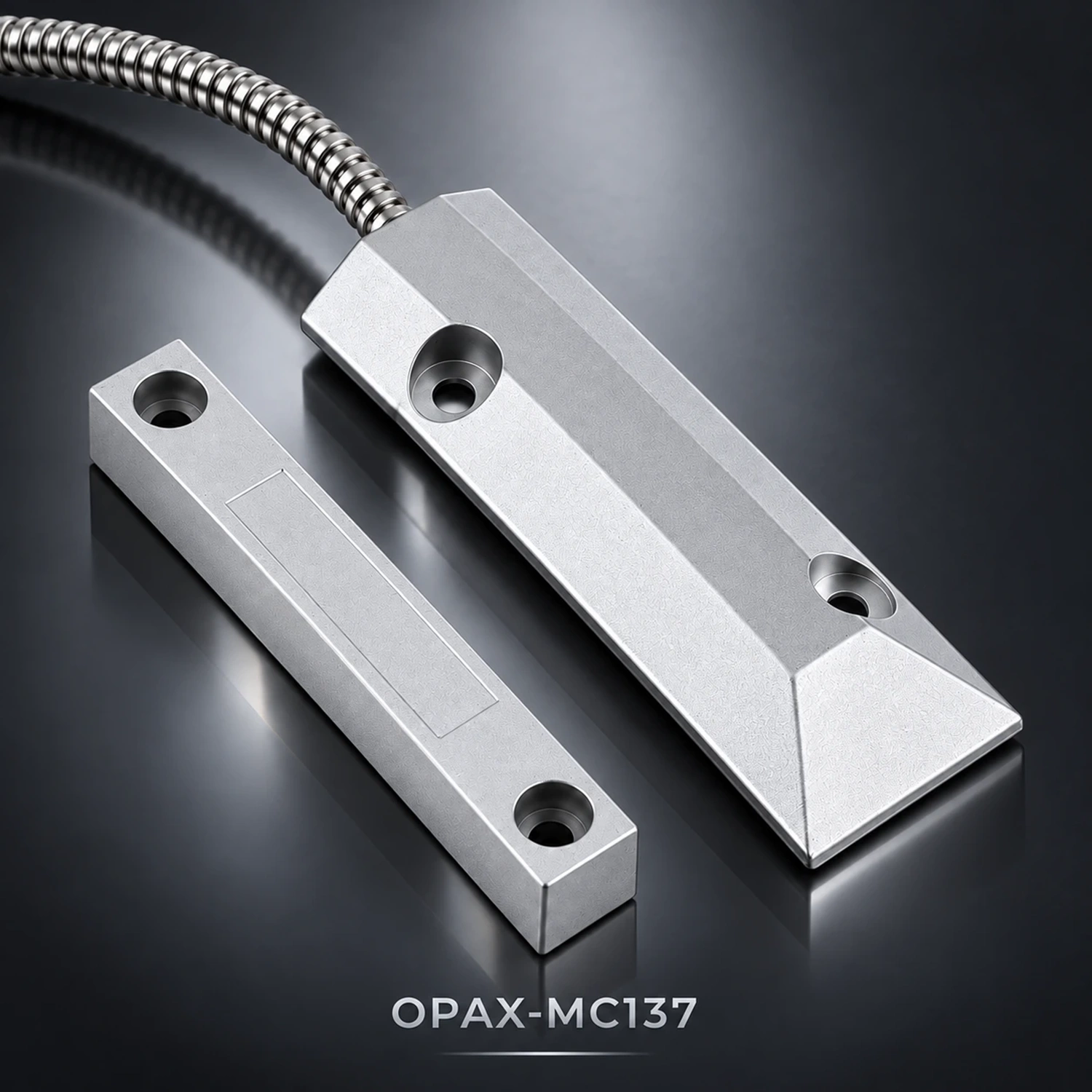

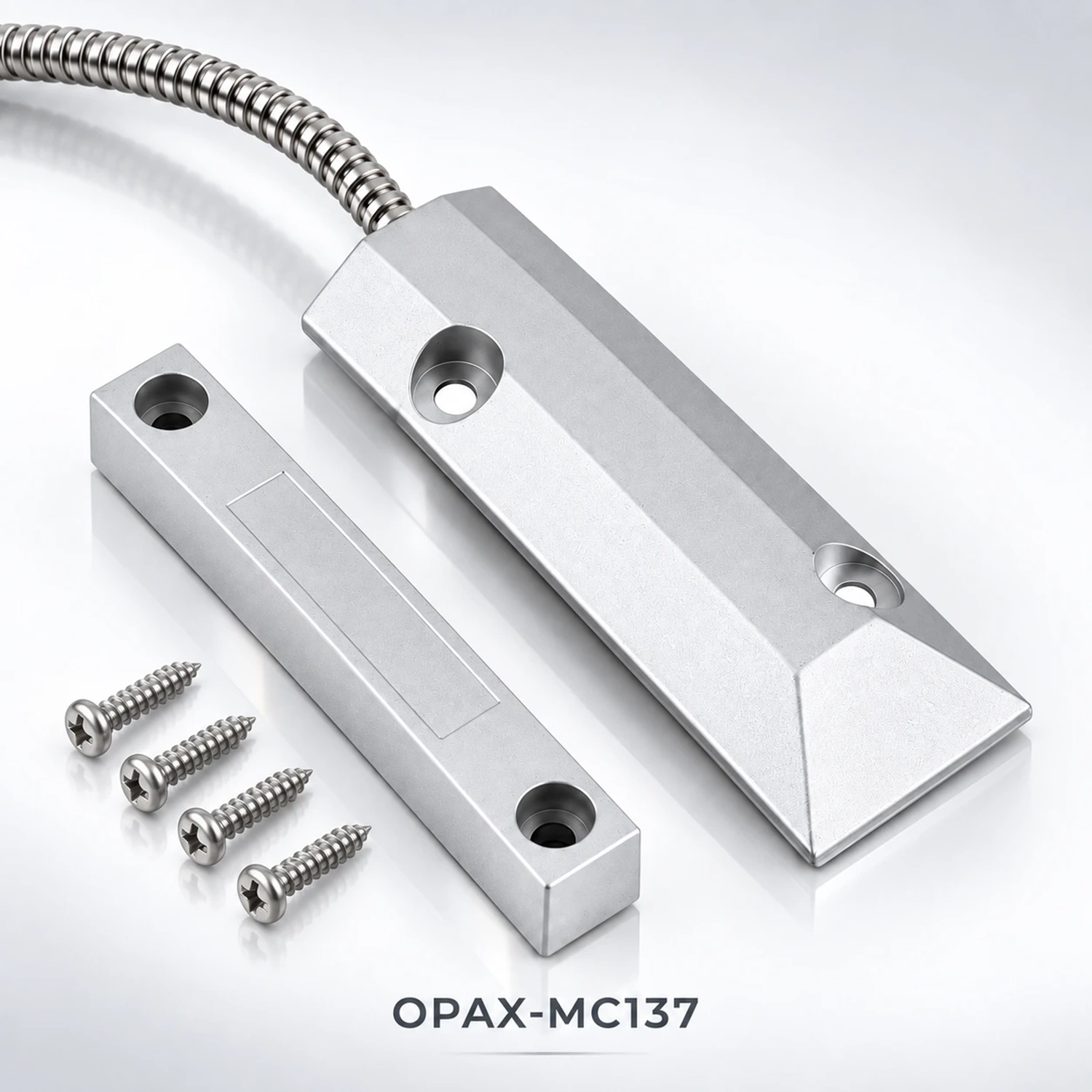

OPAX MC-137 Nedir? Kablolu Kepenk Tipi Manyetik Kontak Ne İşe Yarar?

Güvenlik sistemlerinde kapı, pencere veya kepenk üzerindeki ilk açılma hareketini algılamak, çevre güvenliğinin temel gereksinimlerindendir. OPAX MC-137, bu gereksinim için tasarlanmış iki parçalı bir kablolu metal manyetik kontak çözümüdür. Kablolu sensör gövdesinde manyetik alana duyarlı anahtar, diğer gövdede ise bu anahtarı etkileyen mıknatıs bulunur. İki parça kapı kapalıyken karşılıklı durur; açıklık hareket ettiğinde mıknatıs sensörden ayrılır ve elektriksel kontak bilgisi değişir.

MC-137 özellikle fiziksel boyutu daha büyük olan kepenk tipi kapı sensörü arayan işletmeler için anlamlı bir alternatiftir. Mağaza kepenkleri, fabrika ve depo kapıları, garaj kapıları, ticari sürgülü kapılar, metal kapılar ve hareketli panel sistemlerinde kullanılabilir. Aynı işlev, montaj için yeterli alan olan pencere kanatlarında da değerlendirilebilir. Böylece hem kapı pencere sensörü hem de kepenk manyetik kontak aramaları aynı teknik ürün grubuna karşılık gelir.

Bu ürün tek başına hırsızlık alarm paneli, siren, kamera veya internet bağlantı cihazı değildir. Doğrudan kapı durumunun elektriksel bilgisini verir. Bu bilgi uygun bir kablolu alarm zonu tarafından izlendiğinde siren, telefon bildirimi veya alarm haber alma merkezi senaryoları alarm panelinin yeteneklerine göre çalışabilir. Otomasyon kontrolörü kullanıldığında ise örneğin açık kalan bir kapının bildirilmesi veya pencere açıldığında klimaya kapatma izni verilmesi gibi senaryolar oluşturulabilir.

MC-137 bir PIR hareket dedektörü de değildir: ortamda yürüyen kişiyi, sıcaklık değişimini, dumanı veya cam kırılmasını algılamaz. Algıladığı olay, sensör ile mıknatıslı parçanın göreli konumunun değişmesidir. Bu nedenle ürün açıklamalarında metal kapı sensörü, kablolu pencere sensörü, garaj manyetik kontak ve kapı açılma sensörü gibi terimler kullanılabilir; ancak hepsi aynı açık/kapalı algılama prensibine dayanır.

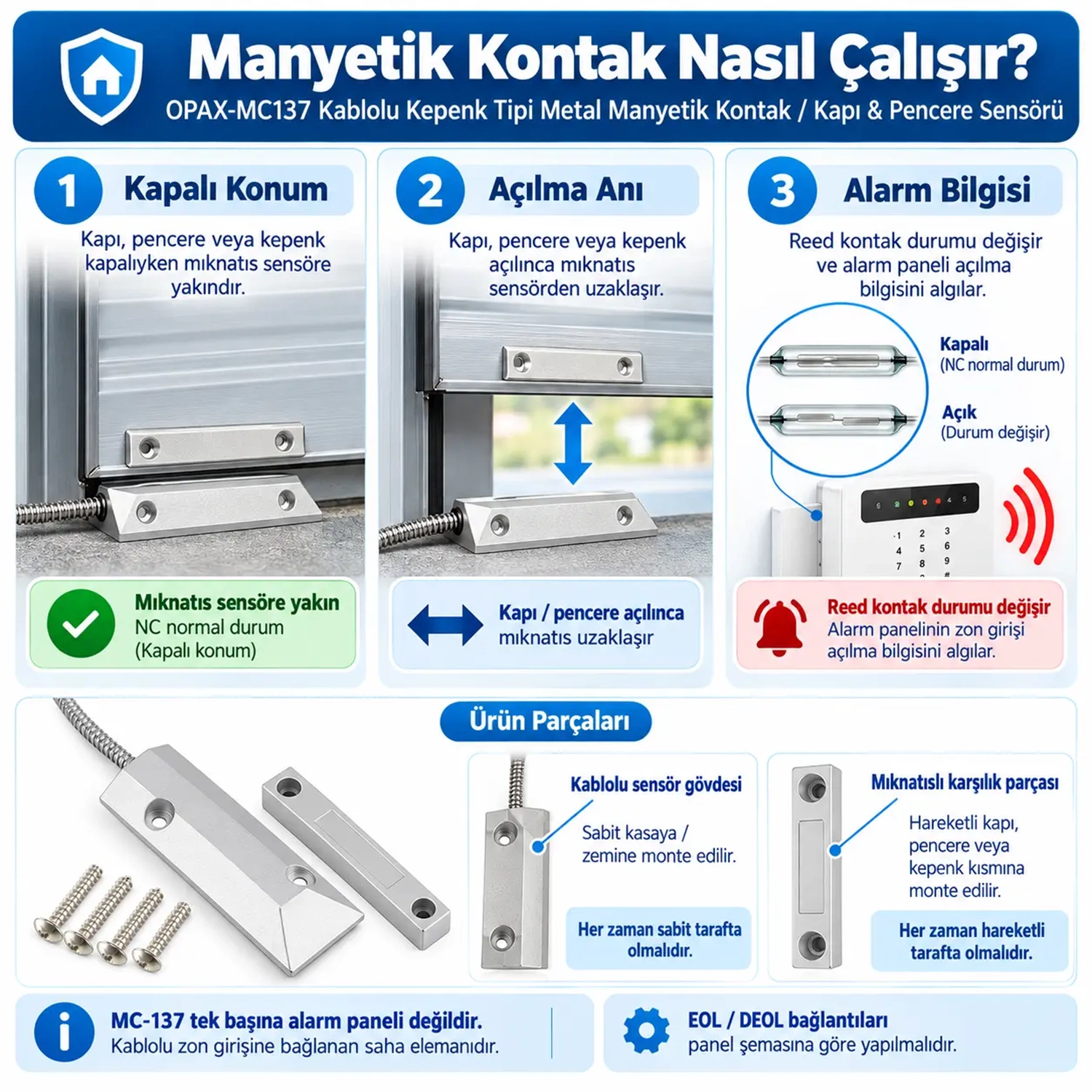

  MC-137 Manyetik Kontak Nasıl Çalışır? NC Çalışma Prensibi

NC, Normalde Kapalı anlamına gelir. OPAX MC-137’nin burada tanımlanan versiyonunda kapı, pencere veya kepenk normal kapalı konumundayken mıknatıs sensöre yeterince yakın olduğunda kontak normal durumda kapalıdır. Hareketli bölüm açıldığında mıknatıs uzaklaşır, reed kontak açılır ve uygun bağlanmış alarm zonu bunu ihlal olarak değerlendirebilir. Kontak durumu alarmın kurulu veya devre dışı olmasıyla aynı şey değildir; panel alarm üretme kararını programlanan zon tipine göre verir.

Sistem çalışırken iki mekanik parça birbirine çarpmamalıdır. Kapalı durumda kararlı algılama sağlamak, açıldığında ise uygun uzaklaşmanın gerçekleşmesini temin etmek gerekir. Algılama mesafesi için belirtilen 50–70 mm değeri nominal çalışma aralığıdır. Bu değer her metal yüzeyde, her açı ve sıcaklıkta aynı sonucu garanti etmez. Sahada mıknatıs yönü, çelik kasanın manyetik alan üzerindeki etkisi, aradaki hava boşluğu ve olası titreşimler kontrol edilmelidir.

Sensör ile mıknatıs arasında fiziksel temasa ihtiyaç yoktur; algılama manyetik alan aracılığıyla oluşur. Fakat bu, sınırsız montaj boşluğu bırakılabileceği anlamına gelmez. Özellikle kepenk alt profili ile zemindeki sabit gövde arasında normal kapalı konum için ölçülen açıklık, kapının çalışma sırasında oluşan esnemeleriyle birlikte değerlendirilmelidir. Hatalı hizalama hem yanlış açılma bildirimine hem de gerçek açılmanın geç algılanmasına neden olabilir.

Kablolu manyetik kontak alarm panelinde kullanılıyorsa zonun NC, EOL veya DEOL olarak nasıl izleneceği panelin kılavuzuna göre belirlenir. EOL ve DEOL ifadeleri sonlandırma dirençli bağlantı düzenlerini tanımlar; sensörün kendisinde otomatik olarak bu dirençlerin bulunduğu anlamına gelmez. Bağlantı planı uygun tasarlanmadığında kablo kesilmesi, alarm veya sabotaj olayları beklenenden farklı görünebilir. Kurulumdan sonra hem açılma hem tekrar kapanma test edilmelidir.

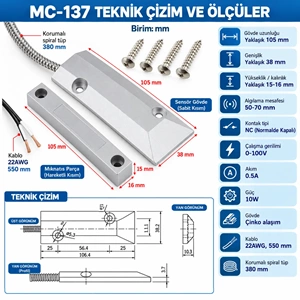

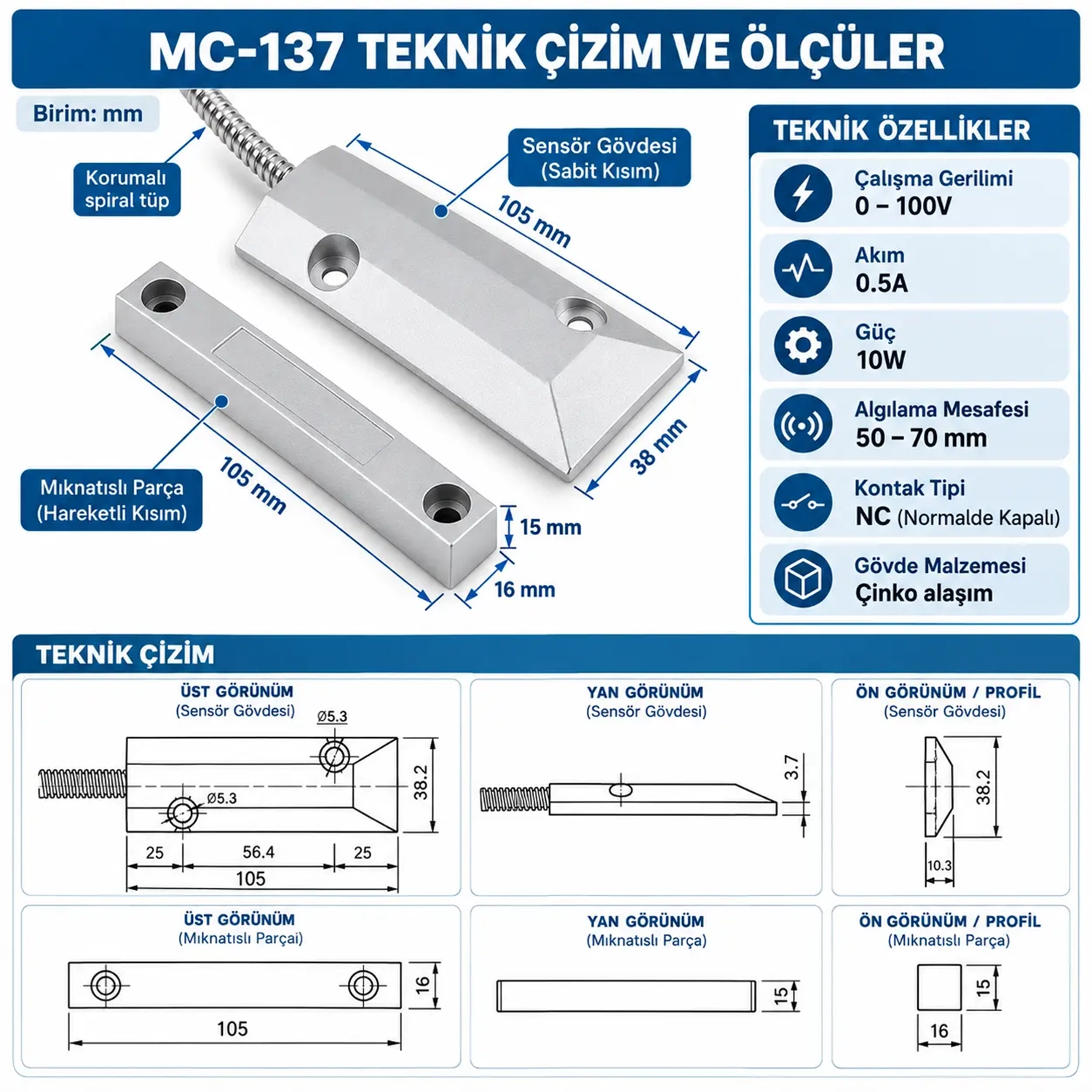

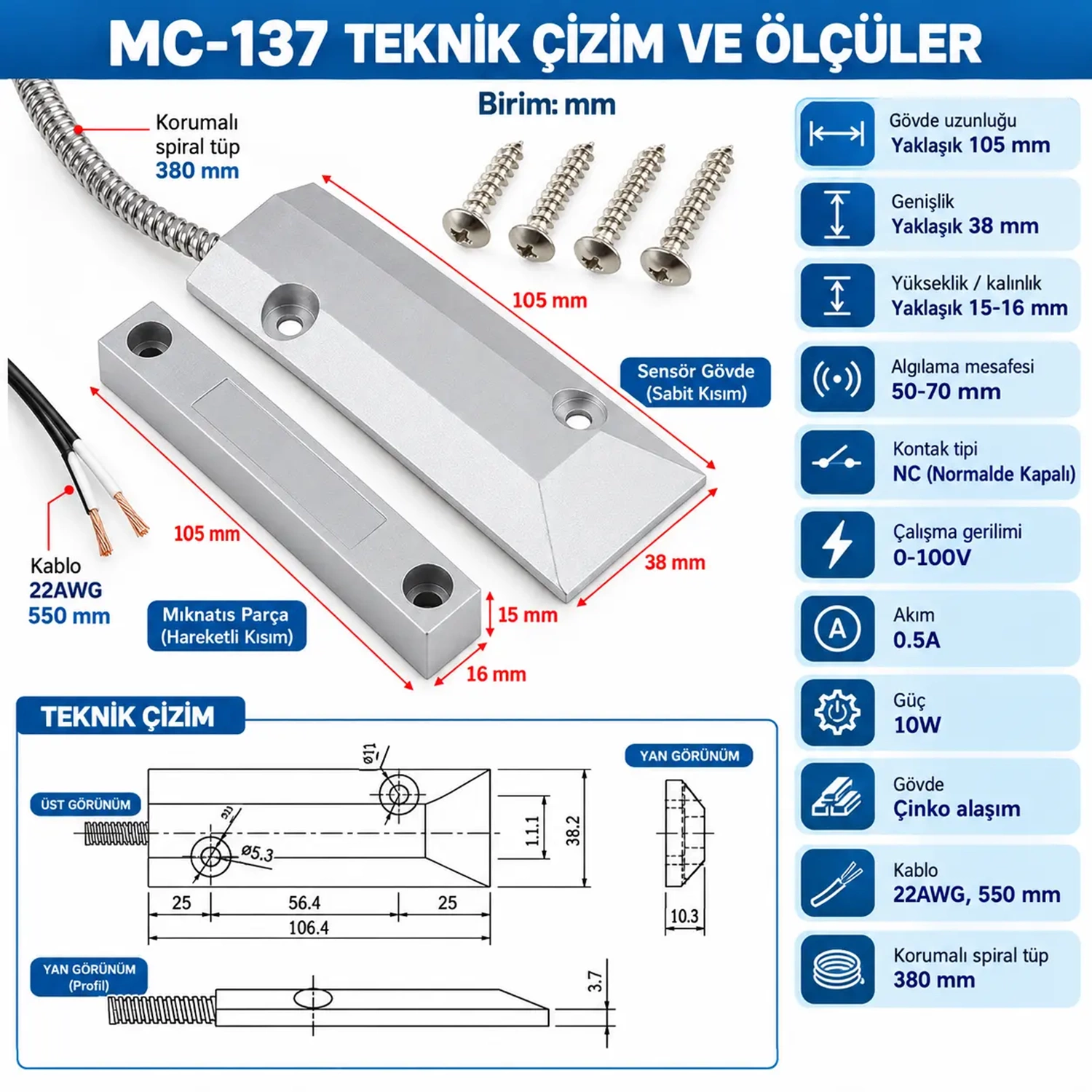

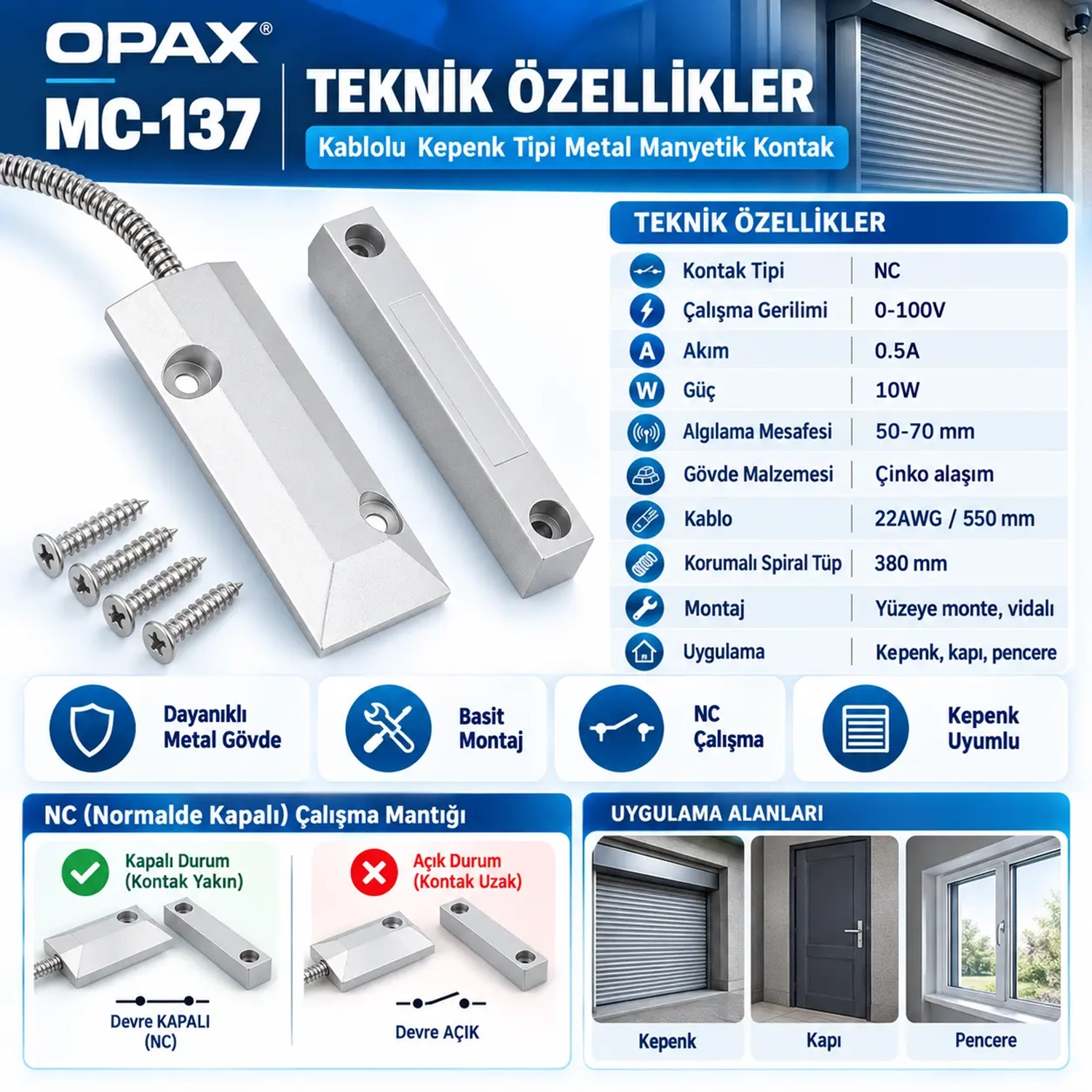

  MC-137 Teknik Özellikleri ve Ölçüleri

Aşağıdaki teknik değerler, gönderilen ürün çizimleri ve ürün spesifikasyonlarında yer alan nominal bilgilere dayanmaktadır. Görsellerden birinde gövde uzunluğu yaklaşık 105 mm şeklinde yuvarlanırken özgün teknik çizimde 106,4 mm verilmiştir. Diğer tabloda 106 mm kullanıldığı için hassas mekanik işlerde fiziksel ürün ölçülerek nihai delik şablonu hazırlanmalıdır. Elektriksel değerler, kuru kontak üzerindeki sınır olarak düşünülmeli; sensörün kendi başına şebeke gücü tükettiği veya 100 V ile beslenmesi gerektiği şeklinde yorumlanmamalıdır.

Önemli teknik not: Gönderilen eski açıklamada 12 V / 120 mA değerleri ve IP67 gibi ifadeler bulunurken, daha ayrıntılı ürün tablosunda 100 V, 0,5 A ve 10 W kontak sınırları yazmaktadır. Bunlar aynı parametre olarak kullanılmamalıdır. Burada son ürün tablosundaki kontak değerleri listelenmiştir; hangi elektriksel şartlarda ve hangi sertifika ile kullanılabileceği nihai üretici dokümanı üzerinden teyit edilmelidir. IP67 koruma sınıfı için bağımsız belge sunulmadığından kesin bir sertifika iddiası yapılmamıştır.

  Kablolu Metal Manyetik Kontak ile Plastik Kontak Arasındaki Fark

Birçok kullanıcı kablolu manyetik kontak ararken yalnızca kapıyı açınca alarm versin istese de montaj koşulları sensör seçiminde önemli fark yaratır. Standart plastik yüzey tipi manyetik kontaklar küçük ahşap ve PVC pencerelerde oldukça yaygındır. Buna karşılık sürekli açılıp kapanan kepenkler, metal depo kapıları, garaj kapıları ve endüstriyel kapılar farklı mekanik koşullara maruz kalır. Daha büyük yüzey, sağlam vidalama noktası, korumalı kablo çıkışı ve geniş nominal algılama boşluğu gibi özellikler bu alanlarda önem kazanır.

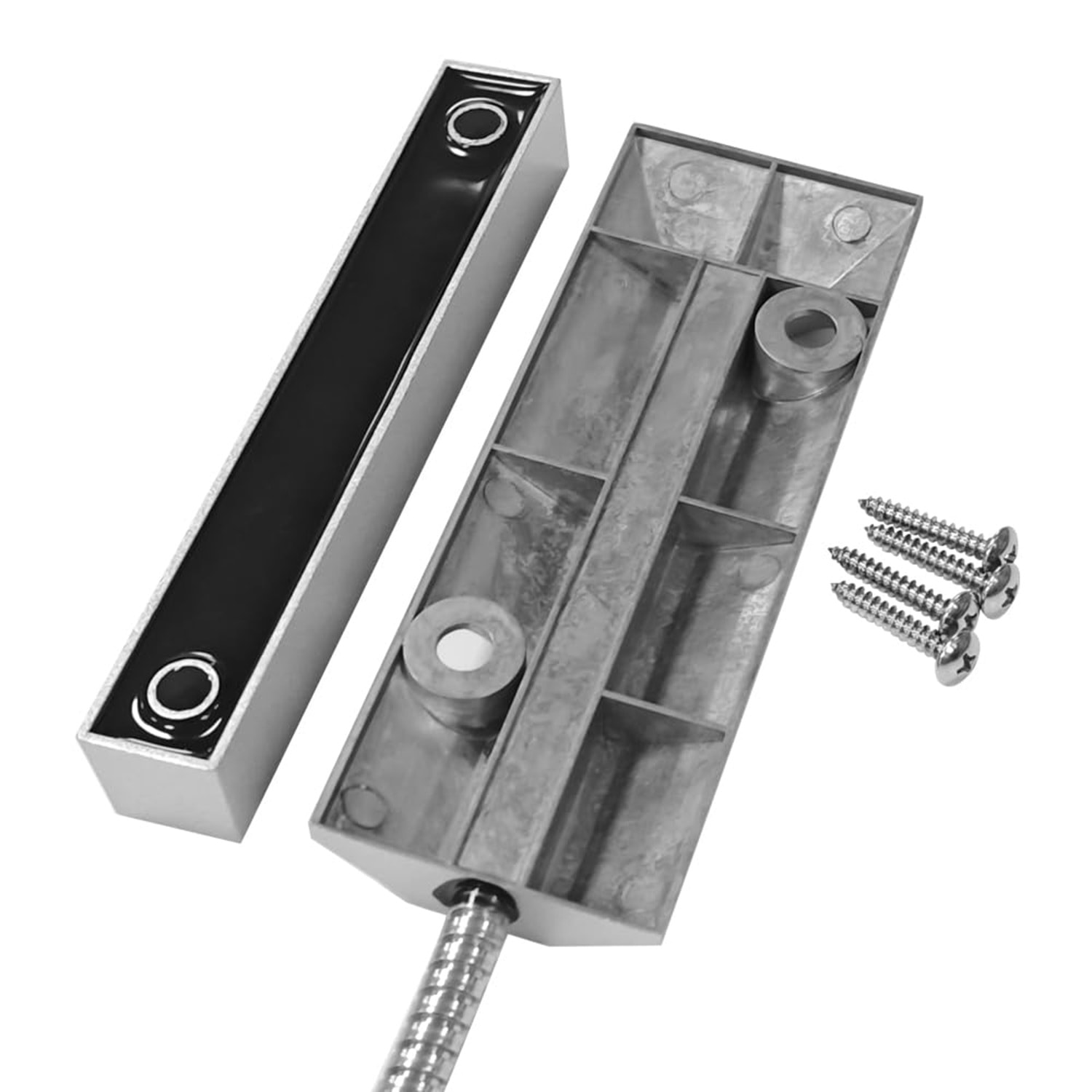

OPAX MC-137 metal kepenk sensörü çinko alaşımlı gövdesiyle vidalı sabitleme için uygun bir yapı sunar. Spiral metal koruma, gövdeden çıkan kablonun ilk bölümünde mekanik darbeye ve sürtünmeye karşı ek fiziksel koruma sağlamak amacıyla kullanılır. Ancak spiral zırh, tüm kablo güzergâhının zarar görmeyeceği veya kötü amaçlı kesmeye karşı mutlak güvenlik sağlayacağı anlamına gelmez. Zırhın bittiği noktadan itibaren bağlantı kablosu da uygun tesisat yöntemiyle korunmalıdır.

Plastik veya metal kontak tercihinde yalnız malzeme değil, açıklığın büyüklüğü ve montaj konumu da önemlidir. Çok dar pencere profiline sahip yapılarda MC-137’nin daha büyük gövdesi uygun olmayabilir. Buna karşın yeterli alana sahip metal kepenk ve garaj kapılarında ürünün boyutları ve korumalı kablosu avantaj sağlayabilir. Satın almadan önce kapının kapalı konumdaki gerçek mesafesi, vida noktalarının uygunluğu ve kablonun panele taşınacağı yol ölçülmelidir.

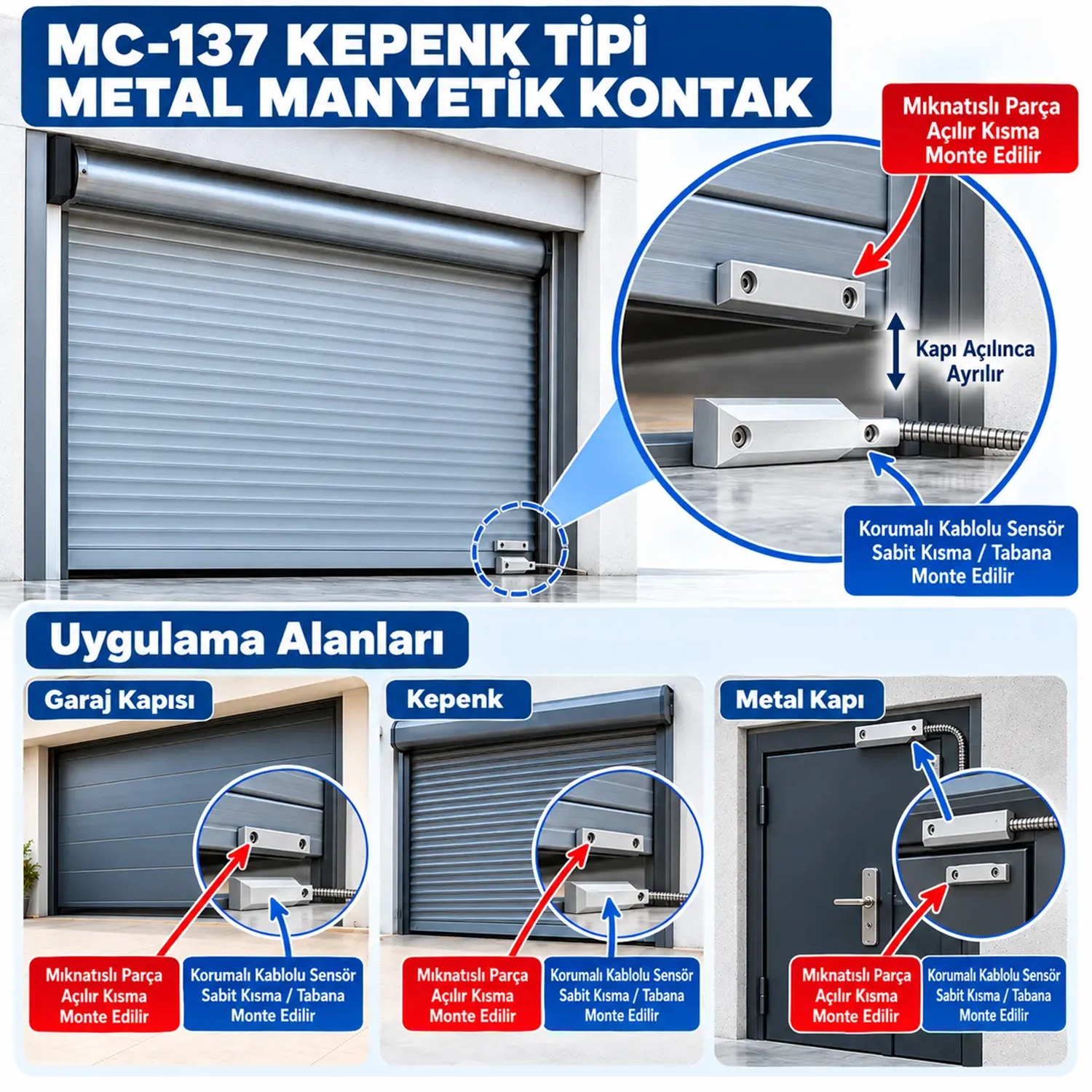

  Kepenk Sensörü Olarak MC-137: Mağaza ve Kuyumcu Kepenkleri

Mağaza güvenliğinde kepenk kapatılmış olsa bile kepengin zorlanarak yükseltilmesi veya yetkisiz açılması riski vardır. MC-137, kepenk manyetik kontak olarak kullanıldığında kapalı kepengin konumunu sürekli izleyebilir. Korumalı kablolu sensör gövdesi genellikle zemine veya sabit kasa bölgesine; mıknatıslı karşılık ise kepengin hareket eden alt profiline monte edilir. Kepenk yukarı çıktığında mıknatıs sensörden ayrıldığı için alarm panelindeki ilgili zon durumu değişir.

Kuyumcu, market, eczane, elektronik mağazası, giyim mağazası ve AVM içi işyerleri için kepenk hattının ayrı zonla izlenmesi yararlı olabilir. Böylece alarm devredeyken kepenk açılırsa panel, olayın hangi girişten geldiğini gösterebilir. Aynı zon üzerine farklı kapılar seri bağlanabilir; ancak bu, hangi kepengin açıldığının ayrı ayrı görülmesini engelleyebilir. Çok kapılı işyerlerinde her kepenk için ayrı zon veya adresleme mantığı kullanılması daha açıklayıcı olay geçmişi sağlar.

Kepenk sistemlerinde yanlış montajın sık karşılaşılan nedeni, kablolu sensörü hareketli kepenk gövdesine bağlamak ya da karşılık parçalarını kapı açık durumdayken hizalamaktır. Doğru yaklaşım: kablolu sensör sabit tabana, mıknatıs hareketli kepenge. Montajdan önce kepenk tamamen kapatılmalı, kapalı konumda iki parçanın hizası işaretlenmeli, ardından birden fazla açma-kapama döngüsü yapılmalıdır. Böylece kepenk esnemesi, ray boşluğu ve zemin farklılığı nedeniyle oluşabilecek sorunlar önceden görülür.

  Garaj Kapısı Sensörü ve Garaj Manyetik Kontak Kullanımı

Ev garajları, toplu konut otoparkları, ticari otoparklar ve araç giriş bölümlerinde kapının açık bırakılması hem güvenlik hem operasyon açısından sorun oluşturabilir. OPAX MC-137, uygun montajla garaj kapısı sensörü olarak çalışabilir. Kapının gerçek kapalı konumu doğrulanabildiğinde alarm sistemi veya otomasyon yazılımı garaj kapısı açık uyarısı üretebilir. Bazı projelerde gece güvenliği için kapının kapatılmadığını bildirmek, hırsızlık alarmından daha önemli bir gereksinim olabilir.

Seksiyonel garaj kapılarında kapı alt paneli yukarı hareket ettiği için mıknatısın hareketli alt parçaya, kablolu sensörün ise sabit beton taban veya sabit konstrüksiyona yerleştirilmesi uygundur. Yanlara açılan garaj veya sürgülü sanayi kapılarında ise sabit sensör ve hareketli mıknatısın yerleri kapının hareket yönüne göre belirlenmelidir. Kablo çıkışı kapının hareket güzergâhından uzak tutulmalı ve ek yerleri kablo kanalı ya da boru ile korunmalıdır.

Garaj kapısı motoru, kapı limit anahtarı ve güvenlik fotoseli aynı görevde değildir. MC-137, kapının açık/kapalı durumunu izlemek için yardımcı konum sensörüdür. Bir garaj motorunun emniyet devresinde kullanılması gereken sertifikalı güvenlik elemanının yerine geçmez; motorun güvenlik standardı ve üretici şeması esas alınmalıdır. Bu ayrım, otomatik kapılarda hem doğru sistem tasarımı hem de güvenli kullanıcı deneyimi açısından önemlidir.

  Kapı Sensörü, Metal Kapı ve Depo Kapısı Koruması

Kablolu kapı sensörü yalnız konut girişlerine yönelik bir ürün değildir. OPAX MC-137, yeterli montaj alanı bulunan büyük metal kapılar, çelik servis kapıları, arşiv odası girişleri, atölye kapıları ve depo kapılarında da kullanılabilir. Menteşeli bir metal kapıda kablolu sensörü üst sabit kasaya, mıknatısı ise açılır kapı kanadının üst bölümüne yerleştirmek kablonun sabit kalmasına yardımcı olur. Kapı açılınca üst kasa ile hareketli kanat arasındaki mesafe büyür ve kontak durumu değişir.

Depo kapıları için manyetik kontak kullanmanın iki ayrı faydası vardır. Birincisi mesai dışında izinsiz girişin algılanmasıdır. İkincisi çalışma saatlerinde sevkiyat veya personel kapısının gereğinden uzun süre açık bırakılmasının izlenmesidir. Bunun için ilgili alarm panelinde veya otomasyon kontrol cihazında zaman koşullu bir uyarı senaryosu tanımlanabilir. Sensör yalnızca açık/kapalı bilgisini verir; sürenin sayılması ve bildirim üretilmesi üst kontrol sisteminin işlevidir.

Yangın çıkış veya acil çıkış kapıları da bir kapı durum sensörüyle izlenebilir. Fakat bu sensörün bulunması tek başına yangın güvenliği yönetmeliklerine uygunluk, kaçışın serbest bırakılması veya sertifikalı panik donanımı anlamına gelmez. Kaçış kapılarında kilit, kontrol ve uyarı çözümleri ilgili standartlara uygun proje kapsamında ayrıca değerlendirilmelidir. MC-137 yalnızca kapı durum bilgisinin izlenmesinde yardımcı bir saha elemanı olarak ele alınmalıdır.

  Pencere Sensörü ve Kapı Pencere Sensörü Olarak Kullanım

Kapı pencere sensörü arayan kullanıcıların bir bölümü büyük ve korumalı metal gövdeli ürüne ihtiyaç duyar. MC-137, montaj için yeterli alan ve uygun hizalama sağlandığında pencere kasasında da kullanılabilir. Sensör gövdesi pencerenin açılmayan sabit çerçevesine, mıknatıs ise açılır kanada yerleştirilir. Pencere kanadı açıldığında karşılıklı konum bozulur ve kontak bilgisi değişir. Çok dar plastik pencere profillerinde daha küçük bir kontak tercih etmek gerekebilir; bu ürünün her pencere profiline mekanik olarak uyacağı varsayılmamalıdır.

Büyük endüstriyel pencereler, atölye havalandırma kanatları, depo pencereleri ve geniş metal doğramalı açıklıklar MC-137 için daha uygun montaj senaryoları olabilir. İzinli havalandırma için pencere açık bilgisi, bina yönetim yazılımına aktarılabilir. Hırsız alarmında ise pencere açılma bilgisi ilgili zon üzerinden işlenerek alarm verilebilir. Doğrudan hava akımı veya iç mekân hareketi algılanmadığı için pencere kapalı kalırken camın kırılması bu sensörün tek başına algıladığı bir olay değildir.

Pencere tipine göre hareket yönü değişecektir: dışa açılır kanat, içe açılır kanat, sürgülü pencere veya vasistas farklı montaj planı gerektirir. Kablolu sensörün hep sabit kısımda olması esastır. Kablonun pencere menteşesi veya sıkışma noktalarına taşınması gereksiz risk oluşturur. Pencere kapalı ve kısmen açık durumlarda test yapılarak manyetik alanın ne zaman değiştiği kontrol edilmelidir.

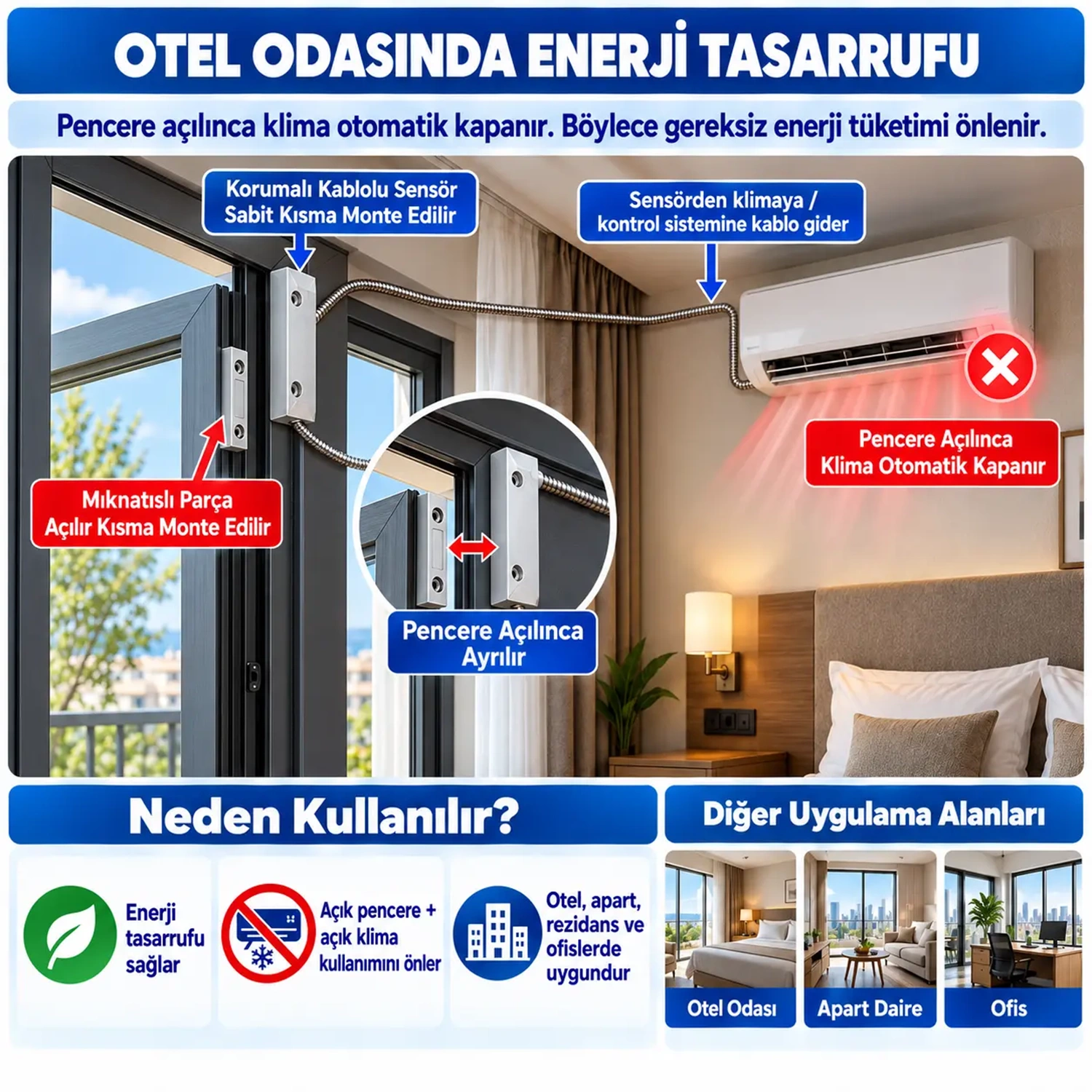

  Otel Odalarında Enerji Tasarrufu: Pencere Açılınca Klima Kapatma

Otel, apart otel, rezidans ve ofislerde sık görülen kullanım hatalarından biri pencerenin açık bırakıldığı halde klimanın çalıştırılmaya devam edilmesidir. İç ve dış ortam arasında sürekli hava değişimi yaşanırken klima hedef sıcaklığı korumaya çalışır; bu da gereksiz enerji tüketimi ve ekipman çalışma süresi anlamına gelebilir. MC-137 kablolu pencere sensörü, pencere açık/kapalı bilgisini uygun bir klima veya bina otomasyonu girişine ileterek bu sorunu azaltmaya yönelik kontrol senaryosunda kullanılabilir.

Örneğin pencere açıldığında kuru kontak değişimi otel odası kontrol ünitesine iletilir. Bu üniteye önceden tanımlanmış program, pencere açıkken soğutma veya ısıtma talebini durdurabilir. Pencere kapandığında cihazın hemen yeniden başlaması, belirli bekleme süresinden sonra başlaması veya personel izni gerektirmesi proje ayarlarıyla belirlenir. Burada klimayı elektriksel olarak yöneten MC-137 değildir; sensör yalnızca durum bilgisini uygun girişe sağlar.

Bu uygulamada bir split klima, VRF iç ünite, fan-coil termostatı, BMS kontrolörü veya özel oda otomasyon modülü kullanılabilir. Her klima sisteminde doğrudan pencere kontağı girişi bulunmayabilir. Uyumlu kuru kontak girişi veya gerekli kontrol arayüzü mevcut değilse yetkili teknik servis tarafından uygun röle ve kontrol devresi tasarlanmalıdır. Kontak üzerinden doğrudan klima besleme akımı geçirilmemeli, şebeke gerilimi anahtarlanmamalıdır.

Enerji tasarrufu, binanın iklimi, kullanım alışkanlıkları, oda doluluğu, pencerenin açık kalma süresi ve HVAC programlamasına bağlıdır. Bu nedenle tek başına MC-137 kullanımı için belirli bir yüzde tasarruf garantisi verilmemelidir. Yine de açık pencere ile eş zamanlı klima çalışmasını engellemek, doğru tasarlanmış sistemlerde enerji yönetimini iyileştirebilen pratik bir çözümdür. Otel işletmeleri için bu işlev yalnız fatura yönetimi değil, merkezi oda izleme ve operasyonel denetim açısından da değerlidir.

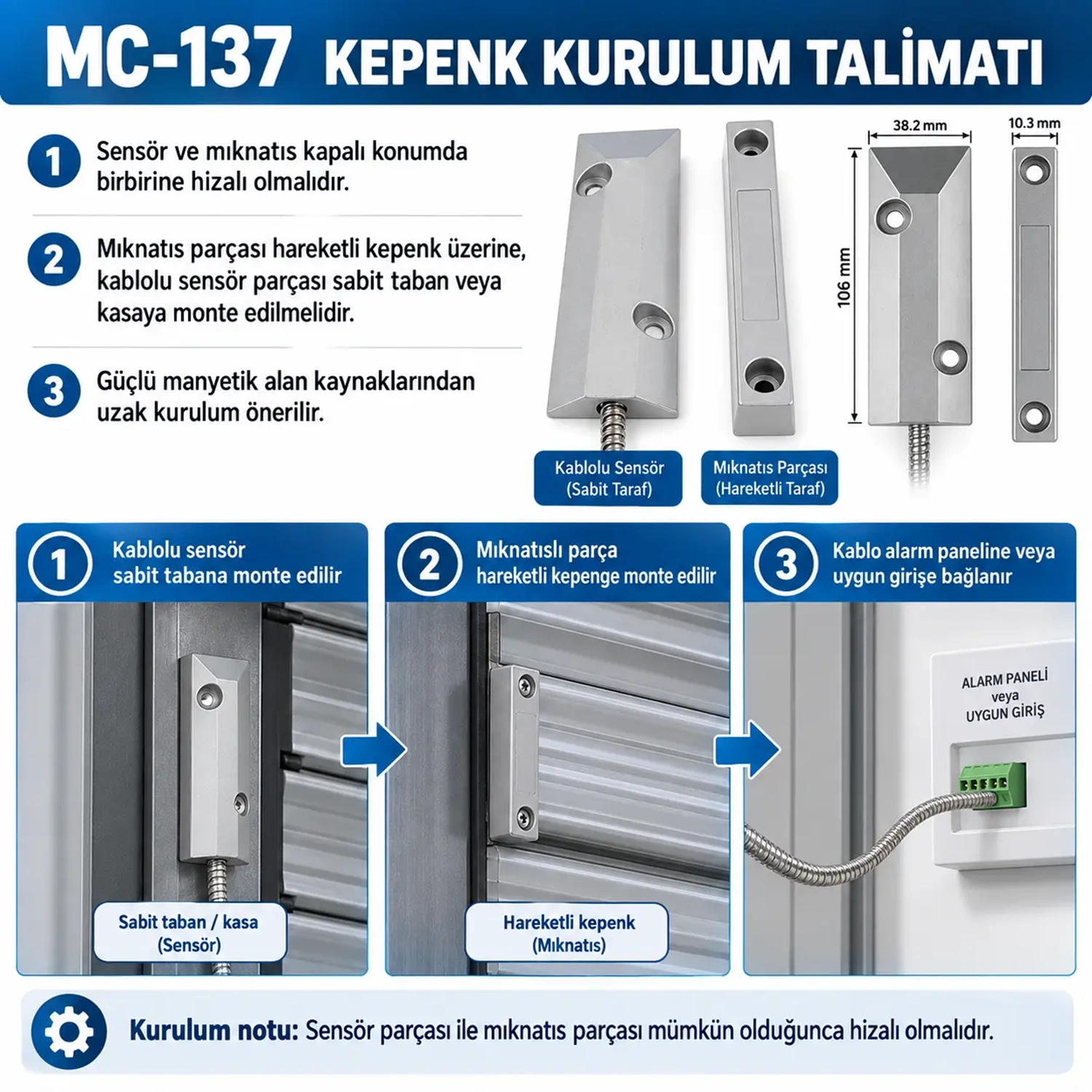

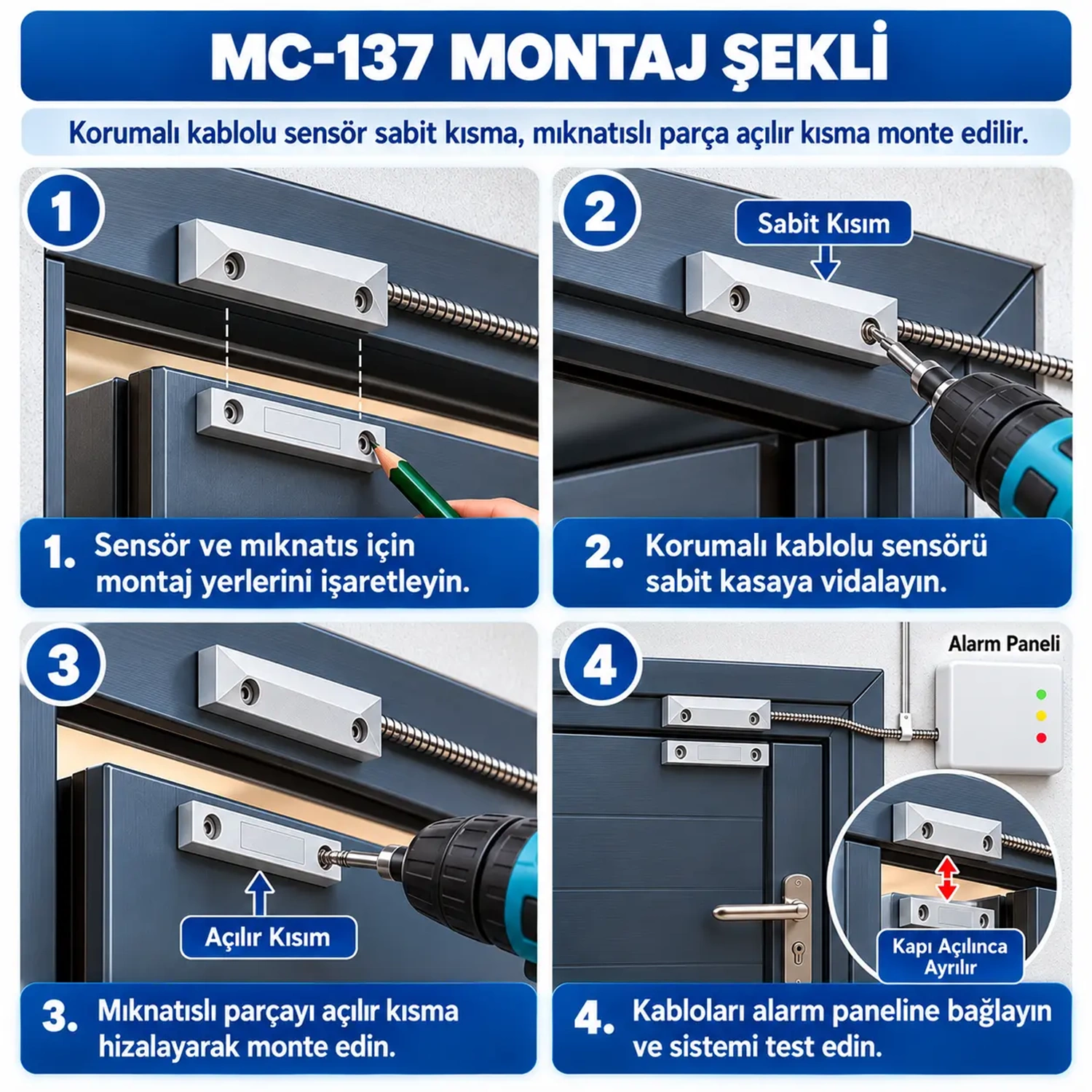

  MC-137 Yüzeye Monte Vidalı Kurulum Rehberi

Kurulum: Yüzeye monte, vidalı. Sensörün güvenilirliği doğru sabitleme ile başlar. Montaj öncesinde kapı, kepenk veya pencere tümüyle kapatılmalı, sonra iki parçanın birbiriyle karşılıklı konumda olacağı yüzeyler işaretlenmelidir. Vida yerleri seçilirken sacın kalınlığı, kullanılacak dübel veya vida tipi, kablo çıkışının yönü ve mekanik darbe ihtimali dikkate alınmalıdır. Ağır kapılarda sensör kapı hareketinin yarattığı darbeye doğrudan maruz kalmayacak sabit noktaya monte edilmelidir.

1. Montaj konumunu seçin: Sabit kasa, taban veya çerçeve ile hareketli kapı/kanat arasındaki karşılıklı bölgeyi belirleyin. Kapalı konumdaki mesafeyi ölçün ve kablonun sabit tarafta kalacağını kontrol edin.
2. Kablolu gövdeyi sabitleyin: Zırhlı spirali bulunan sensör gövdesini sabit zemine veya kasaya vidalayın. Vida ve dübel seçimini yüzeyin türüne göre yapın; montaj yüzeyini zayıflatmayın.
3. Mıknatıslı parçayı hizalayın: Kablosuz karşılık mıknatısını kepengin, kapının veya pencerenin hareketli bölümüne vidalayın. İki parça kapalı durumda birbirine uygun yönde yaklaşmalı ve sürtünmemelidir.
4. Kablo tesisatını yapın: Spiral korumadan çıkan uçları ezilmeye karşı koruyun. Kabloyu hareketli ray, menteşe, motor dişlisi ve keskin metal kenarlarından uzak tutarak kontrol paneline götürün.
5. NC zon bağlantısını tamamlayın: Panelin ZONE ve COM ya da üretici tarafından belirlenen uygun kuru kontak girişini kullanın. Sonlandırma direnci gerekiyorsa zon şemasına göre bağlantı yapın.
6. Açma-kapama testini uygulayın: Kapalıyken zonun normal, açıldığında ihlal ve yeniden kapandığında normale döndüğünü doğrulayın. En az birkaç hareket döngüsüyle titreşim ve hizalama davranışını gözleyin.

En önemli montaj kuralı: Kablolu sensör gövdesi sabit kısımda kalmalıdır. Mıknatıslı karşılık parçası ise hareket eden kapı, kepenk veya pencere bölümüne monte edilir. Kepenk ve yükselen garaj kapılarında sabit sensör tabanda, hareketli mıknatıs kapının alt profilinde olabilir. Menteşeli metal kapılarda sensör üst sabit kasada, mıknatıs kapı kanadının üst bölümünde bulunabilir. Böylece kablo her açılmada bükülüp zorlanmaz.

  Alarm Paneline Kablolu NC Manyetik Kontak Bağlantısı

MC-137 kablolu manyetik kontak sensörünün ana görevi, elektriksel bir kuru kontak durum değişimi sağlamaktır. Tipik NC kablolu hırsız alarm sisteminde sensör uçları, uygun kablolu zon ve ortak terminale bağlanır. Kapı kapalıyken devre normal, kapı açıldığında ihlal şeklinde izlenir. Buna rağmen her alarm panelinin zon yapısı aynı değildir. Bazı paneller doğrudan NC, bazıları belirli dirençlerle EOL/DEOL zon izleme veya ayrı sabotaj işlevleri kullanır. Uygulama mutlaka kullanılan panelin resmi bağlantı şemasına göre yapılmalıdır.

Birden fazla NC kontak tek kablolu zonda seri takip edilebilir; fakat böyle bir bağlantıda hangi kapının ihlal oluşturduğunu panel tek başına ayırt edemeyebilir. Bir mağazada kepenk, arka depo kapısı ve servis kapısı ayrı ayrı takip edilmek isteniyorsa ayrı kablolu zonlar kullanmak daha açıklayıcıdır. Ayrı zonlar ile olay geçmişinde hangi açıklığın ne zaman ihlal edildiği anlaşılabilir; varsa alarm haber alma merkezine iletilen bilgiler daha kullanışlı hale gelir.

Kablo kesme, kısa devre ve sabotaj olaylarının ayrıştırılması yalnız MC-137’nin fiziksel varlığıyla garanti edilmez. Panelde sonlandırma dirençleri ve uygun kablolama gerekir. Özellikle kritik depo ve kuyumcu kepengi gibi uygulamalarda kablo güzergâhının erişim güvenliği, ek kutularının koruması ve dirençlerin saha tarafında uygun yerde bulunması tasarımın bir parçasıdır. Test aşamasında yalnız kapıyı açıp kapatmak değil, panelin hata ve sabotaj davranışını da kurulum planına göre doğrulamak önemlidir.

  Metal Kepenk Kapı Sensörü İçin Profesyonel Proje Önerileri

Endüstriyel tesislerde kapıların görevi birbirinden farklı olabilir. Bir kapı yalnız depo girişini korurken diğeri sevkiyat rampasının bir parçası olabilir. Sensörün bağlı olduğu kontrol sistemi de buna göre seçilir. Gece güvenliği için alarm zonu, çalışma saatleri için kapı açık kaldı uyarısı, lojistik süreç için rampa durum takibi veya BMS için dijital giriş kullanılabilir. OPAX MC-137, uygun girişe bağlandığında bu senaryolara temel açık/kapalı bilgisini sunar.

Fabrikalar, lojistik depoları, e-ticaret dağıtım merkezleri, büyük marketler, oto servisleri, sanayi siteleri, alışveriş merkezleri, teknik tesisler ve garaj yapıları, metal kepenk kapı sensörü kullanımına örnektir. Her yerde aynı parçanın takılması yeterli olmayabilir; montaj noktası, hareket aralığı, titreşim ve çevre koşulları kontrol edilmelidir. Özellikle çelik yüzeyin manyetik devre üzerindeki etkisi test edilmeden katalogdaki maksimum aralığa güvenilmemelidir.

Açık hava uygulamalarında metal gövde ve korumalı kablo yararlı özelliklerdir; ancak gövdenin malzemesi tek başına belirli IP koruma derecesini kanıtlamaz. Yağmur, kar, yıkama suyu ve yoğun yoğuşmaya maruz kalan projelerde mühürleme, bağlantı kutusu, kablo girişleri ve gerekli sertifikasyon ayrıca değerlendirilmelidir. Ürün için bağımsız belge doğrulaması yapılmadan “tam su geçirmez”, “IP67 sertifikalı” veya “her türlü koşulda sorunsuz” gibi kesin ifadeler kullanılmamalıdır.

Profesyonel montaj firmaları için sahada kayıt tutmak önemlidir. Sensörün hangi zona bağlandığı, montaj yeri, kablo güzergâhı, kapalı konumdaki nominal açıklık ve test sonucu kurulum formuna yazılabilir. Daha sonra kepenk değiştirilir, yer döşemesi yükseltilir veya kapı rayı ayarlanırsa manyetik hizalama etkilenebilir. Periyodik bakımda bu kayıtlarla karşılaştırma yapılması bakım süresini kısaltabilir.

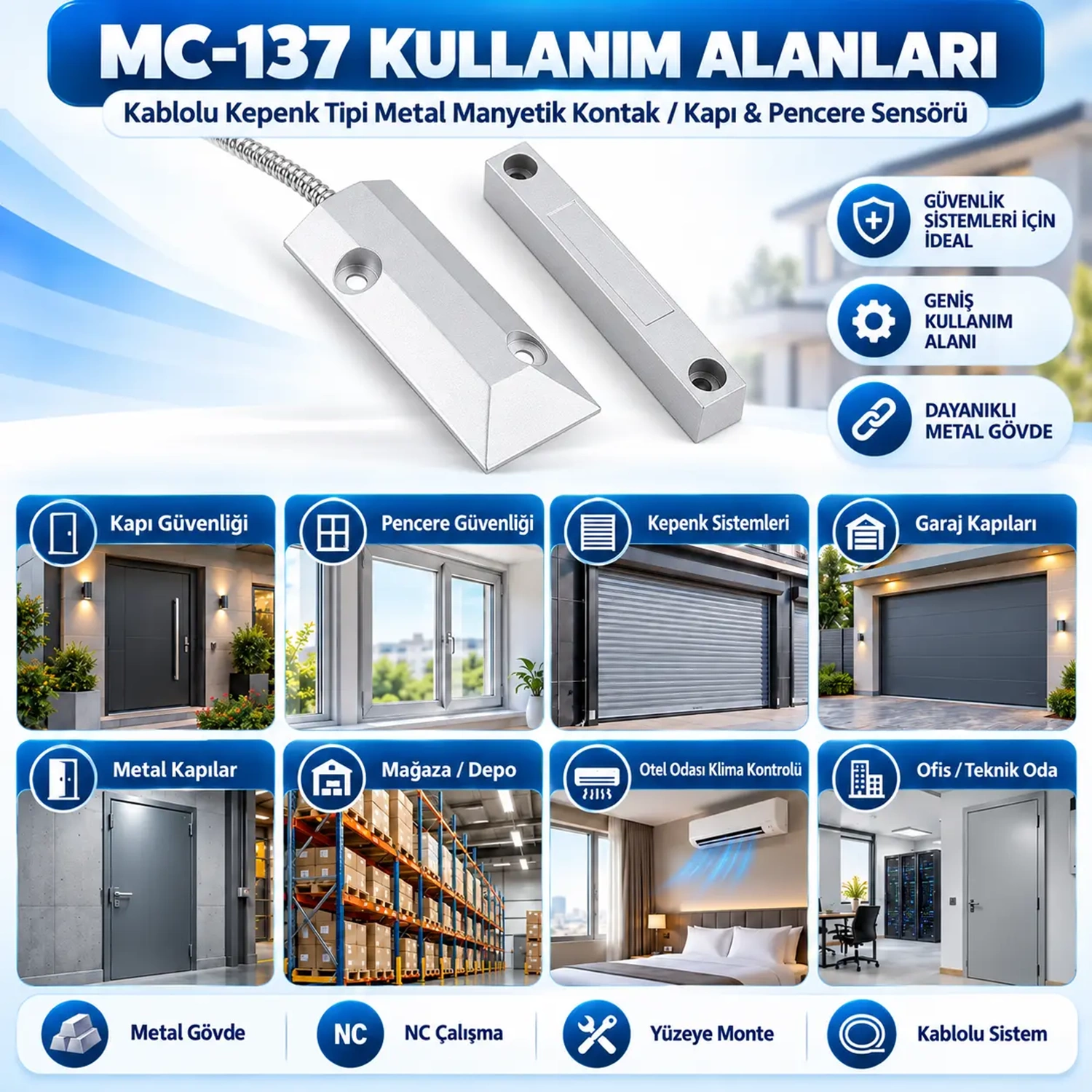

  MC-137 Kullanım Alanları: Ev, İşyeri, Depo, Garaj ve Otel

  NC Manyetik Kontak Seçerken Nelere Dikkat Edilmeli?

Öncelikle sensörün gerçekten ihtiyaç duyulan çıkış tipini sunup sunmadığı kontrol edilmelidir. OPAX MC-137’nin bu sürümü NC çalışır. NO veya NO/NC seçenekleri farklı ürünlerde bulunabileceği için, başka bir üretici kataloğunda yazan özelleştirme seçenekleri MC-137’nin kutusunda mevcutmuş gibi değerlendirilmemelidir. Alarm paneli NC kontağı desteklemiyorsa dönüştürücü ya da farklı bir sensör ihtiyacı doğabilir.

İkinci önemli nokta, kapının türüdür. Yukarı açılan kepenk ile yana kayar metal kapı veya üstten menteşeli pencere aynı yüzey hareketini yapmaz. Sabit ve hareketli yüzeyler önce tespit edilmeli; kablolu parçanın sabit kalacağı, mıknatısın hareketle ayrılacağı ve hiçbir parçanın mekanik darbeye uğramayacağı yer seçilmelidir. Kapının kapalı konumunda belirtilen nominal çalışma aralığının güvenli payla karşılandığı sahada doğrulanmalıdır.

Üçüncü nokta elektriksel ve çevresel uygunluktur. Kuru kontak girişinin besleme/algılama gerilimi, panelin giriş özellikleri, kablonun toplam uzunluğu, kablo ekleri, elektromanyetik girişim ve tesisat güzergâhı değerlendirilmelidir. Kontak değerleri yüksek güçlü yükü doğrudan sürmeye izin verdiği anlamına gelmez. Bir klima, motor, ısıtıcı veya aydınlatma yükünün elektrik gücünü doğrudan sensörün kontak uçlarından geçirmek yerine uygun bir röle veya kontrol modülü kullanılmalıdır.

Dördüncü konu bakımdır. Kepenk tabanında toz, kir ve darbe riski bulunabilir. Montaj sonrasında periyodik olarak vidaların gevşeyip gevşemediği, kablo zırhının ezilip ezilmediği, mıknatıslı parçanın yerinden oynamadığı ve açma-kapama hareketinde panelin tutarlı tepki verdiği kontrol edilmelidir. Yetkili teknik personelin yaptığı planlı kontrol, küçük bir hizalama bozulmasının gereksiz alarm üretmesini önlemeye yardımcı olur.

  Sık Sorulan Sorular: OPAX MC-137 Kapı Pencere ve Kepenk Sensörü

  OPAX MC-137 kablolu manyetik kontak mıdır?

Evet. OPAX MC-137 kablolu metal manyetik kontaktır; alarm paneli veya uygun otomasyon girişine fiziksel kabloyla bağlanır. Kablosuz RF, Wi-Fi veya SIM bağlantısı kendi üzerinde bulunmaz.

  MC-137 NC mi, NO mu çalışır?

Bu sayfada tanıtılan OPAX MC-137 modeli NC, yani Normalde Kapalı kontak mantığıyla çalışır. Kapı kapalıyken normal devre durumunu, açıldığında değişimi izlemek için kullanılır.

  Kepenk sensörü olarak nasıl monte edilir?

Spiral korumalı kablolu sensör gövdesi sabit tabana veya kasaya, mıknatıslı karşılık ise hareketli kepenk alt profiline monte edilir. Kepenk kalkınca iki parça uzaklaşmalıdır.

  Garaj kapısı manyetik kontak olarak kullanılabilir mi?

Evet. Sabit ve hareketli parçanın karşılıklı konumu uygunsa garaj kapısının kapalı veya açık durumunu izlemek için kullanılabilir. Otomatik kapı emniyet anahtarının yerine geçmez.

  Kapı ve pencere sensörü olarak uygun mudur?

Yeterli yüzey alanı ve doğru hizalama olan kapı ve pencerelerde kullanılabilir. Özellikle metal ve daha büyük montaj yüzeylerinde yararlı olabilir. Dar profil için daha küçük kontak gerekebilir.

  MC-137 algılama mesafesi kaç mm?

Ürün teknik verisinde 50–70 mm nominal çalışma aralığı belirtilmektedir. Uygulamadaki gerçek değer metal yüzeyin cinsine, mıknatısın yönüne ve montaj hassasiyetine bağlıdır.

  MC-137 ölçüleri nedir?

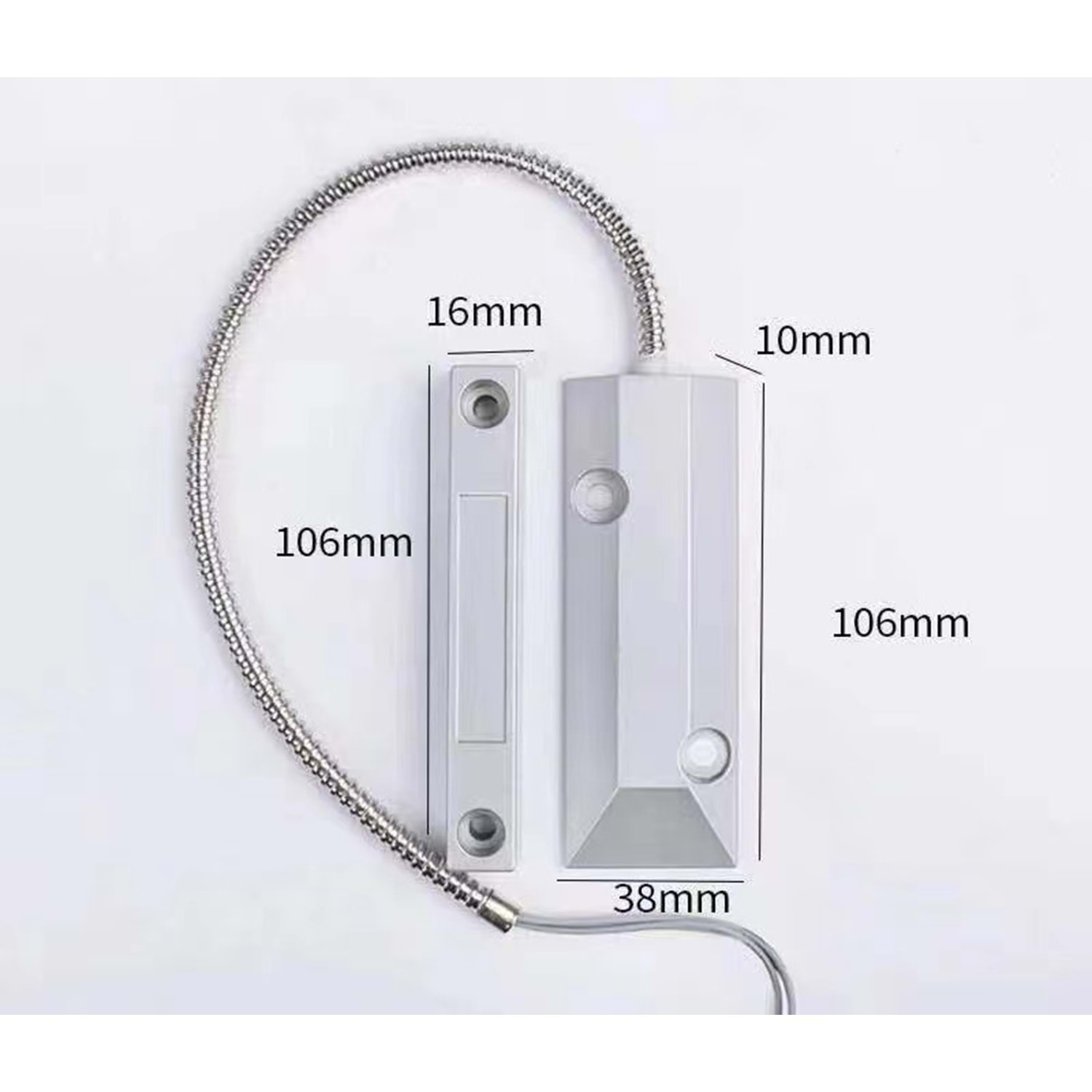

Sensör gövdesi yaklaşık 106 × 38 × 10 mm sınıfındadır; teknik çizimde uzunluk 106,4 mm ve genişlik 38,2 mm olarak gösterilmiştir. Mıknatıslı parça yaklaşık 106 × 16 × 16 mm’dir.

  MC-137 montaj tipi nedir?

Yüzeye monte, vidalı kurulum yapılır. Sensör ile mıknatıs ayrı ayrı uygun vidalarla yüzeye sabitlenir. Doğru yüzey ve vida türü uygulamaya göre seçilmelidir.

  Kablo boyu ve koruma spiralinin ölçüsü nedir?

Ürün tablosunda bağlantı kablosu 22 AWG ve yaklaşık 550 mm; metal koruyucu spiral yaklaşık 380 mm olarak verilmiştir. Teslim alınan üretim serisinin ölçüsü fiziksel olarak doğrulanabilir.

  Kablolu sensör hareketli kısma mı takılır?

Hayır. Temel montaj kuralı kablolu sensörün sabit kasada veya tabanda olması, mıknatısın hareketli kapı veya kepenge monte edilmesidir. Bu sayede kablo açılıp kapanma hareketinde zorlanmaz.

  Alarm paneline bağlamadan kullanılır mı?

Tek başına siren veya bildirim üretmez. Alarm paneline, uygun kuru kontak girişine veya gerekli kontrol arayüzüne bağlanarak durum bilgisi sağlar.

  MC-137 üzerinden doğrudan klima kapatılabilir mi?

Sensör yalnızca açık/kapalı kontağı sağlar. Klimanın uygun pencere kontağı girişi, oda kontrol modülü veya röle arayüzü kullanılmalıdır. Şebeke beslemesi doğrudan sensörden geçirilmemelidir.

  Su geçirmezlik derecesi IP67 midir?

Önceki açıklamalarda IP67 ifadesi vardır; fakat bu ürün için doğrulanmış bir test sertifikası sağlanmamıştır. Kesin IP sınıfı olarak yayımlamadan önce tedarikçi belgesi kontrol edilmelidir.

  Pencere açılınca enerji tasarrufu sağlar mı?

Uygun HVAC otomasyonu açık pencere sırasında iklimlendirmeyi durdurarak gereksiz tüketimi azaltabilir. Tasarruf oranı kullanım koşullarına bağlıdır ve sabit bir yüzde garanti edilmez.

  Aynı alarm zonuna birkaç MC-137 bağlanabilir mi?

Panelin bağlantı şemasına uygun olarak NC kontakların seri izlenmesi mümkün olabilir. Ancak hangi kapının açıldığının ayrı görülmesi isteniyorsa ayrı zon daha kullanışlıdır.

  Kapı açılır açılmaz siren çalar mı?

Bu, alarm panelindeki zon tipine ve kurulum durumuna bağlıdır. MC-137 yalnızca kontak durumunu değiştirir; siren veya bildirim kararını panel ve ilgili program ayarları verir.

  Yangın çıkış kapılarında kullanılabilir mi?

Kapının açık/kapalı durumunun yardımcı izlenmesi için kullanılabilir. Fakat tek başına yangın algılama cihazı, sertifikalı kaçış güvenliği sistemi veya yangın mevzuatına uygunluk belgesi değildir.

  Bakımı nasıl yapılır?

Kapalı-açık konum testi, vida sağlamlığı, sensör hizası, kablo zırhı ve panel zon tepkisi periyodik olarak kontrol edilir. Gerektiğinde montaj konumu yetkili personel tarafından düzeltilir.

  OPAX MC-137 ile Doğru Güvenlik ve Otomasyon Projesi

OPAX MC-137 kablolu metal manyetik kontak, dayanıklı gövde yapısı ve kepenk tipi uygulamalara uygun formuyla açık/kapalı durum izlemede kullanılabilecek pratik bir saha elemanıdır. NC kontak çıkışı, 50–70 mm nominal manyetik algılama aralığı, yüzeye monte vidalı kurulum ve korumalı spiral kablo gibi özellikler özellikle mağaza kepenkleri, garaj kapıları, metal kapılar, depo ve sanayi girişleri için önemli seçim kriterleridir. Ürünün beklenen sonucu vermesi ise montaj yerinin doğru seçilmesine ve bağlı kontrol sisteminin uygun programlanmasına dayanır.

Kapı sensörü, pencere sensörü, kepenk sensörü, garaj manyetik kontak veya metal kapı manyetik sensör adıyla aransın; MC-137’nin temel görevi sabit sensör ve hareketli mıknatıs arasındaki konum değişimini uygun bir alarm veya otomasyon girişine aktarmaktır. Bu yapı hem hırsız alarmında ilk açılma algılaması hem de kapı durum takibi, bina otomasyonu ve otel pencere-klima kontrol projelerinde değerlendirilir. Cihaz kendi başına Wi-Fi alarmı, motor kontrolü veya tam bir güvenlik sistemi değildir.

En sağlıklı uygulama için ölçülerin sahada doğrulanması, metal yüzeyin algılama üzerindeki etkisinin test edilmesi, kablo bağlantısının doğru NC zon yapısında yapılması ve koruma sınıfı gibi belgelendirme gerektiren iddiaların resmi dokümanla teyit edilmesi önerilir. Montajda değişmeyen ana kural ise basittir: Kablolu sensör sabit kısma; mıknatıslı karşılık hareketli kısma monte edilir. Böylece açıklık açıldığında kontak durumu değişir ve bağlı sistem kapı, kepenk veya pencerenin durumunu algılayabilir.
