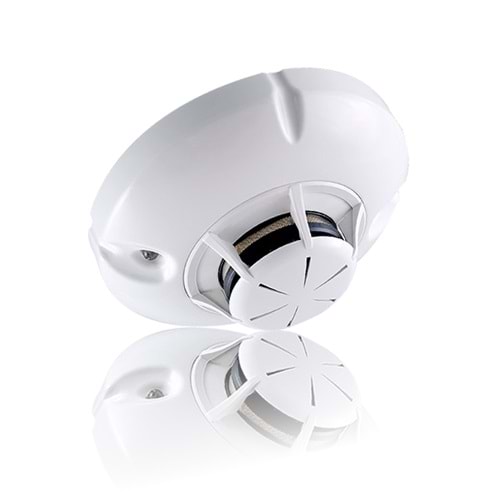

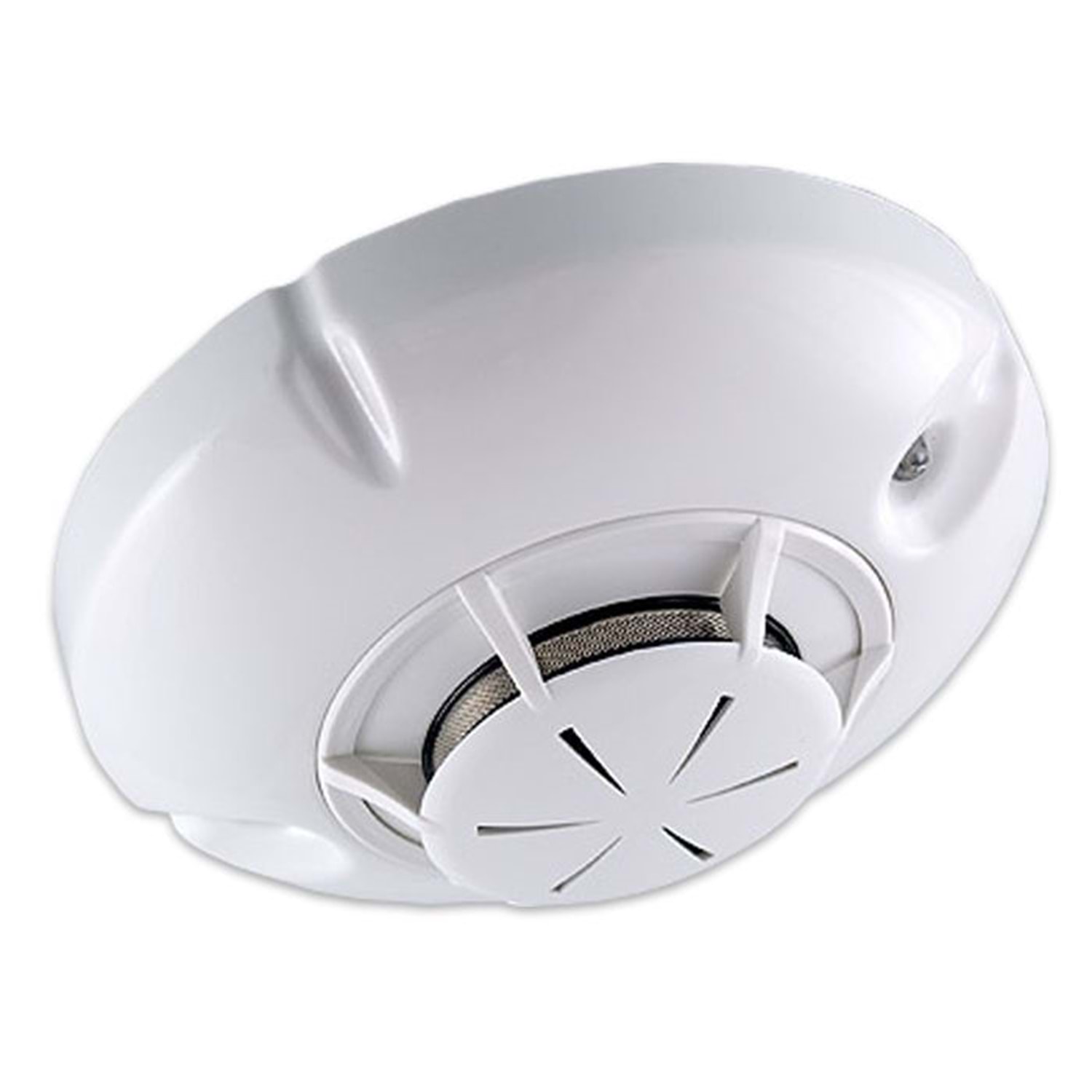

UniPOS FD8030 Konvansiyonel Optik Duman Dedektörü
Konvansiyonel Optik Duman Dedektörü Nedir?
Optik duman dedektörleri, yangın algılama sistemlerinde duman partiküllerini fiziksel prensiplerle tespit eden cihazlardır. Unipos FD-8030, konvansiyonel (geleneksel) sistemlerde kullanılan, saçılım (scatter) prensibiyle çalışan bir optik dedektördür. Bu teknoloji, duman partiküllerinin ışık demetini dağıtması prensibine dayanır ve özellikle açık alevli yangınlardan ziyade yavaş yanma/smoldering (örneğin sigara, kabloların aşırı ısınması) durumlarında yüksek hassasiyet gösterir.
Çalışma Mantığı ve Teknolojisi
Optik Odacık Tasarımı:
- FD-8030, içinde bir kızılötesi LED ve fotodiyot bulunan karanlık bir odacığa sahiptir. Normalde LED'den yayılan ışık fotodiyota direkt ulaşmaz. Dumana maruz kaldığında, partiküller ışığı saçarak fotodiyotun algılamasına neden olur.
- Hassasiyet: EN54-7 standardına uygun olarak kalibre edilmiştir.
- Tepkime Süresi: Ortalama <15 saniye (duman yoğunluğuna bağlı).
Elektronik Devre Tasarımı:
- Düşük Enerji Tüketimi: 130 μA çalışma akımı ile enerji verimliliği sağlar.
- Dengeli Gerilim Aralığı: (10-30)V DC ile şebeke dalgalanmalarına karşı dayanıklıdır.
Unipos FD-8030 Teknik Özellikleri
| Özellik | Değer/Açıklama |
|---|---|
| Besleme Gerilimi | (10-30)V DC |
| Çalışma Modunda Akım Tüketimi | 130 μA |
| Yangın Durum Akımı (DB8000 Tabanlı) | 8-25 mA |
| Yangın Durum Akımı (DB8000R Röleli Tabanlı) | 18-55 mA |
| Çalışma Sıcaklık Aralığı | -10°C ile +55°C arası (Endüstriyel ortamlara uygun) |
| Bağıl Nem Direnci | %93 ±3 (40°C'de) |
| Koruma Standardı | IP43 (Toz ve sıçrayan suya karşı korumalı) |
| Koruma Alanı | Ø10m çapında daire, 8m yüksekliğe kadar etkili |
| Montaj | Unipos 8000 Serisi tabanlar ile uyumlu |
| Kasa Malzemesi | ABS plastik, beyaz |
| Boyutlar (Taban Dahil) | Ø100 mm, yükseklik 47mm |
| Ağırlık (Taban Dahil) | 0.100 kg (Hafif tasarım, kolay kurulum) |
| Kablo Kesiti için Terminaller | (0.5-1.5) mm² |
Kullanım Alanları ve Avantajları
Başlıca Uygulama Alanları:
- Ofis Binaları: Düşük enerji tüketimiyle 7/24 izleme.
- Depolar: Geniş koruma alanı (Ø10m) sayesinde ekonomik çözüm.
- Oteller: ABS plastik kasa ile estetik ve dayanıklılık.
- Endüstriyel Tesisler: -10°C ile +55°C arası sıcaklıklarda stabil çalışma.
Rakip Ürünlere Göre Avantajları:
- Çift Taban Uyumluluğu: Hem 8000 hem de 8000R serisi tabanlarla çalışabilme esnekliği.
- Self-Test Modu: Periyodik olarak LED ve devre fonksiyonlarını otomatik test eder.
- Anti-Parazit Tasarım: Elektromanyetik girişimlere (EMC) karşı korumalı.
Montaj ve Bakım İpuçları
Kurulum Önerileri:
- Tavan yüksekliği >9m ise çok katlı dedektör kullanın.
- Havalandırma girişlerinden en az 1,5m uzakta konumlandırın.
Bakım:
- 6 Ayda 1: Optik odacığı basınçlı hava ile temizleyin.
- Yıllık Test: Dedektörü test düğmesi veya kalibre edilmiş duman kaynağı ile kontrol edin.
Standartlar ve Sertifikasyon
- EN54-7: Avrupa Yangın Algılama Standardı'na tam uyumludur.
- CE İşareti: Elektromanyetik uyumluluk (EMC) ve düşük voltaj direktiflerini karşılar.
- UL Onayı: IP43 derecesi UL tarafından onaylanmamıştır, ancak EN standartlarına göre geçerlidir.
HIRSIZ ALARM PANELLERİNDE KULLANIM

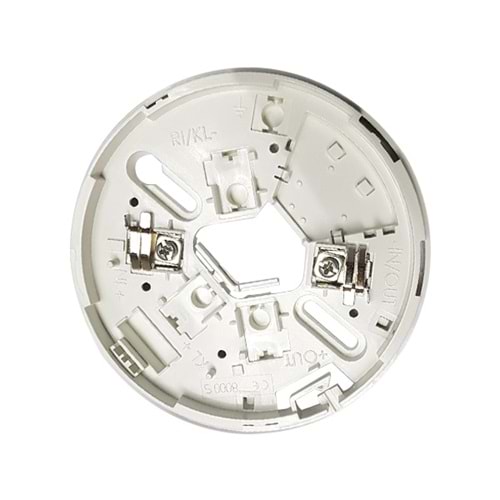

Hırsız alarm panellerinde dilediğiniz yangın dedektörlerini UniPOS DB 8000R RÖLELİ DEDEKTÖR TABANI kullanarak alarm paneline bağlayabilirsiniz.
Bu röleli taban, istediğiniz tip yangın amaçlı dedektörleri hırsız alarm sistemleriyle uyumlu hale getirir.
Röleli Taban, EN 54-17 Avrupa standartına uygundur.
Neden Unipos FD-8030 Tercih Edilmeli?
- Yüksek Yanlış Alarm Direnci: Optik odacık tasarımı, buhar veya tozdan etkilenmez.
- Uzun Ömür: ABS plastik kasa, UV ışınlarına ve korozyona dayanıklıdır.
- Entegrasyon Kolaylığı: Konvansiyonel yangın panelleriyle sorunsuz entegre olur.
Sonuç
Unipos FD-8030, hem konut hem de endüstriyel uygulamalarda güvenilir bir yangın önleme çözümüdür. Optik teknolojisi, geniş sıcaklık toleransı ve EN54-7 sertifikası ile Avrupa standartlarında performans sunar. Enerji verimliliği ve düşük bakım maliyetleri, uzun vadede kullanıcılara ekonomik avantaj sağlar. Dedektörümüz EN54-7 Sertifikasına Sahiptir.
İndirilebilir Unipos Teknik Dökümanları ve Katalogları
- FS4000 Konvansiyonel Serisi Kullanim Klavuzu İngilizce
- FS4000 Konvansiyonel Yangın Alarm Paneli Serisi Kullanim Klavuzu Türkçe
- Unipos FS4000 Konvansiyonel Yangın Alarm Paneli Serisi Ön Panel Servis Talimati İngilizce
- Unipos FS4000 Konvansiyonel Yangın Alarm Paneli Serisi Ön Panel Servis Talimati Türkçe
- Opax Unipos Yangın Alarm Paneli Kataloğu
- Opax Unipos IFS 7002 Adresli 1/2/4 Looplu Adreslenebilir Yangın Alarm İhbar Paneli Türkçe Kullanım Klavuzu
- Unipos FS4000 2/4/6/8 Bölgeli Konvansiyonel Yangın Alarm Paneli Broşürü
- Unipos EN-54 Sertifikaları
Konvansiyonel Optik Duman Dedektörü: Nedir, Nasıl Çalışır, Nerelerde Kullanılır? [Kapsamlı Rehber]
Yangın güvenliği, can ve mal kaybını önlemenin en kritik unsurlarından biridir. Bu alandaki en önemli cihazlardan biri optik duman dedektörleridir. Özellikle "konvansiyonel" tip, maliyet etkinliği ve güvenilirliği ile en yaygın kullanılan türdür. Bu yazımızda, konvansiyonel optik duman dedektörleri hakkında bilmeniz gereken her şeyi detaylarıyla aktaracağız.
Konvansiyonel Optik Duman Dedektörü Nedir?
Konvansiyonel duman dedektörü, yangının ilk aşamalarında ortaya çıkan duman partiküllerini algılayarak alarm sistemine bilgi ileten temel bir yangın güvenlik cihazıdır.
- Fiziksel Yapı: Genellikle plastik bir muhafaza içinde bir ışık kaynağı (LED) ve bir ışık algılayıcısı (fotosel veya foto diyot) bulunur.
- Konvansiyonel Farkı: Bu sistemde, bir veya daha fazla dedektör bir "bölge" (zone) olarak gruplandırılır ve yangın alarm paneline bu şekilde bağlanır. Alarm durumunda kontrol paneli, sinyalin hangi bölgeden (zone) geldiğini gösterir, ancak o bölge içindeki hangi dedektörden geldiğini bireysel olarak belirtmez.
Kısaca: Sadece "hangi bölgeden" alarm geldiği anlaşılır, "hangi cihazdan" geldiği adreslenemez.
Nasıl Çalışır?
Konvansiyonel optik duman dedektörleri, temel olarak "Işık Saçılması" (Light Scattering) prensibiyle çalışır.
Dedektörün içindeki LED ışık kaynağı ve ışık alıcısı, normal şartlarda birbirini doğrudan görmeyecek şekilde konumlandırılmıştır. Ortamda duman olmadığında, LED'den yayılan ışık huzmesi alıcıya ulaşmaz ve sistem normal durumdadır. Ancak ortama duman partikülleri girdiğinde, bu partiküller ışık huzmesine çarparak onu dağıtır ve saçılmasına neden olur. Saçılan ışığın bir kısmı alıcıya (fotosele) ulaşır. Bu durum, cihaz tarafından bir tehlike olarak algılanır ve alarm durumuna geçilir.
Çalışma Prensibi Simülasyonu:
[LED] -----> (Temiz Hava) -----> [FOTOSEL] --> SİNYAL YOK [LED] --\ (Dumanlı Hava) /-> [FOTOSEL] --> ALARM! \--> SAÇILAN IŞIK --->/
Görsel: Duman partikülleri ışığı saçarak fotosele ulaştırır.
Optik Duman Alarmları Nasıl Çalışır? Resimli Açıklama
Optik duman alarmı (foto-elektrik duman alarmı olarak da adlandırılır) ışık saçılımı prensibini kullanarak çalışır. Duman dedektörü, duman parçacıklarını kontrol etmek için her 10 saniyede bir sensör odasına bir ışık demeti gönderen darbeli bir kızılötesi LED içerir.
Adım 1: Duman Optik Odaya Giriyor
Bir yangın çıktığında duman, optik duman üzerinde açık olan havalandırma deliklerinden optik odaya girecektir. Bu havalandırma deliklerinden böceklerin de girdiğini bildiğimiz için, Opax Optik duman dedektörlerinde anti-pest yani böcek koruma dizaynı bulunmaktadır. Anti-pest dizaynı olmayan dedektörlerde belirli bir süre sonra devamlı yanlış alarm alabilirsiniz.
Adım 2: Kızılötesi Işık Saçılıyor veya Kesiliyor
Duman partikülleri kızılötesi ışığının kesilmesine, yayılmasına, yansımasına (saçılmasına) sebep olur ve fotodiyot Reseptör kızılötesi ışığı göremez. (Resimdeki Kırmızı Led=Light Emitting Diode veya lazer ışığı da olabilir; sarı Renkli olan Fotodiyot reseptördür, ışığı algılar, ışık değişimini gözler)
Duman optik odaya girerken, duman partikülleri kızılötesi ışık demetinin kesilmesine ve yayılmasına neden olur, fotodiyot Reseptörde kesilen ışığı fark etmeye yarar.
Adım 3: Alarm Aktif Hale Geliyor
Alarm Sesi çıkararak, aynı anda kontrol paneline sinyal göndererek ve kendi üzerindeki sireni çaldırır. Normalde, dedektördeki fotoelektrik hücreye ulaşan ışık miktarı temiz havada düzgün bir şekilde gelir. Eğer duman veya partikül yoksa hücre normal seviyede ışık algılar. Işık seviyesi belirgin şekilde düşerse, dedektör alarmı devreye sokar.
Saçılan, kesilen, yansıyan ışık, fotodiyot reseptör tarafından fark edilir, entegre devreye bir sinyal gönderilir ve bu da bina/ev/işyeri sakinlerini yangına karşı uyaran alarmın çalmasına neden olur.
Optik Duman Alarmlarının Yerleştirilebileceği Yerler
Optik duman alarmları yatak odalarına ve oturma odalarına ve zemin kat koridoruna yerleştirilebilir. Optik teknoloji, alarmların pişirme dumanından kaynaklanan yanlış alarmlara karşı daha az eğilimli olmasını sağlar. Yani mutfaklarda kızartma yaparken, fırından çıkan buhar veya duman gibi durumlarda yanlış alarm riski daha düşüktür.
Nerelerde Kullanılır?
Konvansiyonel duman dedektörleri, özellikle küçük ve orta ölçekli yapılarda yaygın olarak tercih edilir:
- Ofis binaları ve apartmanlar
- Okullar ve spor salonları
- Mağazalar ve marketler
- Oteller ve hastane koridorları
- Evler
- Küçük üretim alanları
- Depo ve arşiv odaları (tozsuz ortamlar)
Uyarı: Tozlu, buharlı ya da duman oluşumunun doğal olduğu mutfak, boyahane gibi partikül yoğun ortamlarda yanlış alarmları önlemek için ısı dedektörleri tercih edilmelidir.
Konvansiyonel Duman Dedektörünün Faydaları
- Erken Uyarı: Henüz alevlenme başlamadan, yangının ilk evresindeki dumanı algılar.
- Hayat Kurtarır: İnsanların binayı güvenle tahliye etmesi için kritik zaman kazandırır.
- Maliyet Etkin: Adresli sistemlere kıyasla genellikle %30-50 daha ekonomiktir.
- Kolay Kurulum ve Kullanım: Kablolama ve programlama ihtiyacı olmaması nedeniyle montajı daha basittir.
- Yüksek Güvenilirlik: TS EN 54-7 gibi ilgili standartlara uygun olarak üretilirler.
- Yangına Karşı İlk Savunma Hattı: Yangına karşı ilk ve en önemli savunma hattını oluşturur.
Hangi Kablo Kullanılır?
Konvansiyonel yangın sistemlerinde kablo seçimi, sistemin güvenilirliği için hayati önem taşır.
- Kablo Tipi: J-H(St)H FE180 gibi FRNC (Alev Geciktirici, Halojensiz, Duman Üretmeyen) özellikli yangın kabloları kullanılmalıdır.
- Kablo Kesiti: Genellikle 2x1.5 mm² veya 2x2.5 mm² kesitinde bakır iletkenli kablolar tercih edilir.
- Renk Kodlaması: Genellikle alarm hattı için Kırmızı (+) ve Siyah (-) kullanılır.
- Sonlandırma Direnci: Hattın sonundaki dedektörde, sistemin hat kopukluğunu algılayabilmesi için bir sonlandırma direnci (Genellikle 4.7kΩ veya 6.8kΩ) kullanılır.
Tavsiye ve Uyarı: Kablolama sırasında panel ile dedektör arasına kesintisiz hat çekilmelidir; herhangi bir priz ya da ara bağlantı önerilmez. Yangın esnasında eriyerek sistemi devre dışı bırakabilecek standart PVC kablolar kesinlikle KULLANILMAZ!
Konvansiyonel ile Adresli Optik Duman Dedektörü Arasındaki Fark Nedir?
| Özellik | Konvansiyonel Dedektör | Adresli Dedektör |
|---|---|---|
| Alarm Bilgisi | Sadece Bölge (Zone) Alarmı Verir | Tam Dedektör Adresini Gösterir |
| Kablolama | Daha basit (Hat Tipi) | Daha karmaşık (Döngü/Loop) |
| Maliyet | Daha Düşük | Daha Yüksek |
| Arıza Tespiti | Zor (Tüm bölgeyi kontrol etmek gerekir) | Kolay (Noktasal olarak cihaz bazlı) |
| İzleme | Sınırlı (Sadece alarm/hata) | Detaylı (Kirlilik seviyesi vb. izlenebilir) |
| Programlama | Gerekmez | Gerekli |
| Uygulama Alanı | Küçük-orta ölçekli yapılar | Büyük ve karmaşık yapılar |
Montajda Dikkat Edilmesi Gereken Kritik Hususlar
- Dedektörler daima tavana monte edilmelidir.
- Tavan yüksekliği ≤ 6m ise düz tavana, >6m ise duvara veya asma tavana monte edilebilir.
- Dumanın birikebileceği, hava akımının olmadığı ölü noktalara yerleştirilmelidir.
- Kiriş altlarına, klima ve havalandırma menfezlerine veya vantilatör yakınına montaj yapılmamalıdır. Hava menfezlerinden en az 1.5 metre uzakta olmalıdır.
- Duvar ile tavan birleşim köşelerinden en az 50 cm içeriye yerleştirilmelidir.
- Doğrudan güneş ışığı veya güçlü spot lambalar alan yerlere montaj, yanlış alarm riski oluşturabileceğinden kaçınılmalıdır.
- Periyodik test ve temizlik (3-6 ayda bir) mutlaka yapılmalıdır.
Kaç m² Alan İçin Kaç Dedektör Gereklidir? (TS EN 54-14'e göre)
- Standart Kural: Bir duman dedektörünün kapsama alanı yaklaşık 60-80 m² olarak kabul edilir.
- Tavan Yüksekliği Etkisi:
- ≤ 3m Tavan Yüksekliği → Maksimum 80 m²
- 3m - 6m Tavan Yüksekliği → Maksimum 60 m²
- 6m - 9m Tavan Yüksekliği → Maksimum 40 m²
- Dedektörler Arası Mesafe:
- Maksimum yatay mesafe 9 metre olmalıdır. (Düz tavanda ideal aralık 7.5 metredir)
- Duvarla Arasındaki Mesafe:
- Duvarla dedektör arasındaki mesafe minimum 0.5 metre olmalıdır.
Örnek Hesaplama: Tavan yüksekliği 2.8 metre olan 200 m²'lik bir ofis için; 200 / 80 = 2.5, yani en az 3 adet duman dedektörü yaklaşık 7.5 metre aralıklarla kullanılmalıdır.
Periyodik Bakım Önerileri
- Aylık Test: Test spreyi veya magneti ile ayda 1 kez test yapılmalıdır.
- 6 Aylık Temizlik: 6 ayda bir dedektörün dış yüzeyi hafif nemli bir bezle temizlenmelidir.
- Yıllık Profesyonel Bakım: Yılda bir kez yetkili servis tarafından profesyonel bakım yapılmalıdır.
- Kullanım Ömrü: Dedektörlerin ortalama ömrü 10 yıldır. Bu sürenin sonunda değiştirilmeleri şiddetle önerilir.
Sonuç
Konvansiyonel optik duman dedektörleri, özellikle küçük ve orta ölçekli yapılarda temel yangın güvenliği ihtiyacını karşılamak için ideal, uygun maliyetli ve kurulumu kolay çözümlerdir. Doğru dedektör seçimi, standartlara uygun kablolama ve doğru montaj ile mülklerinizdeki can ve mal kaybı riskini minimuma indirebilirsiniz. Yangının ilk belirtilerini hızlı bir şekilde algılayarak hayat kurtarırlar ve bu nedenle yangın güvenliğinin vazgeçilmez bir parçasıdırlar.
Sık Sorulan Sorular
Konvansiyonel dedektör panelde bireysel olarak görülebilir mi?
Hayır, sadece bağlı olduğu zone (bölge) üzerinden alarm veya hata bilgisi görüntülenebilir.
Dedektör ışığı neden sürekli yanıyor?
Bu durum genellikle cihazın alarm durumunda olduğunu gösterir. Ayrıca kirlendiğini veya bir arıza meydana geldiğini de belirtebilir. Cihaz temizlenmeli ya da teknik servis tarafından kontrol edilmelidir.
Kapalı alanda sigara içilmesi dedektörü tetikler mi?
Evet, eğer duman yeterince yoğunsa ve doğrudan dedektörün algılama haznesine ulaşırsa, cihaz bunu yangın olarak algılayıp yanlış alarm verebilir.
Optik Duman Dedektörü ile Isı Dedektörü arasındaki temel fark nedir?
Optik duman dedektörleri, duman partiküllerini algılayarak yavaş ve için için yanan (tütme evresi olan) yangınları çok erken bir aşamada fark eder. Isı dedektörleri ise ortam sıcaklığındaki ani artışı veya belirli bir sıcaklık seviyesinin (örn. 60°C) aşılmasını algılar. Mutfak, kazan dairesi, otopark gibi normalde de duman, toz veya buhar olabilen yerlerde yanlış alarmları önlemek için ısı dedektörleri daha uygundur.
Mutfaktaki yemek buharı veya banyodaki su buharı dedektörü tetikler mi?
Evet, yoğun buhar, optik dedektörler tarafından duman partikülü gibi algılanabilir ve yanlış alarmlara neden olabilir. Bu nedenle mutfak, banyo, çamaşır odası gibi yoğun buhar riski olan alanlarda optik duman dedektörü yerine ısı dedektörü kullanılması şiddetle tavsiye edilir.
Dedektörlerin bir son kullanma tarihi var mıdır? Ne zaman değiştirilmelidir?
Evet. İçindeki elektronik sensörlerin zamanla hassasiyetini kaybetmesi veya kirlenmesi nedeniyle duman dedektörlerinin üretim tarihinden itibaren ortalama 10 yıl içinde yenileriyle değiştirilmesi gerekir. Bu, güvenilir çalışmanın devamı için kritik bir bakım kuralıdır.
Dedektörü tavan rengine uyması için boyayabilir miyim?
Kesinlikle hayır. Dedektör kasasının boyanması, dumanın içeri girmesi için tasarlanmış olan delikleri tıkayabilir ve sensörün işlevini tamamen engeller. Bu, dedektörün gerçek bir yangın anında çalışmamasına neden olur. Dedektörler hiçbir şekilde boyanmamalı veya modifiye edilmemelidir.
"Hat Sonu Direnci" nedir ve neden bu kadar önemlidir?
Hat sonu direnci, bir alarm bölgesindeki (zone) en son dedektörün bağlantı noktalarına takılan küçük bir elektronik bileşendir. Yangın alarm panelinin, hattın sağlam olduğunu ve bir kablo kopukluğu olmadığını sürekli olarak elektriksel olarak denetlemesini sağlar. Bu direnç olmazsa veya yanlış bir yere takılırsa, sistem kablo kopukluğunu algılayamaz ve olası bir yangında o bölgedeki dedektörler işlevsiz kalabilir.
Dedektörün üzerindeki kırmızı ışık neden düzenli aralıklarla yanıp sönüyor?
Bu tamamen normal bir durumdur. Çoğu konvansiyonel dedektör, sisteme bağlı olduğunu ve düzgün çalıştığını belirtmek için belirli aralıklarla (genellikle 8 ila 15 saniyede bir) LED ışığını kısa bir an için yakıp söndürür. Bu, "cihaz hayatta" sinyalidir. Alarm durumunda bu ışık sürekli olarak yanacaktır.
