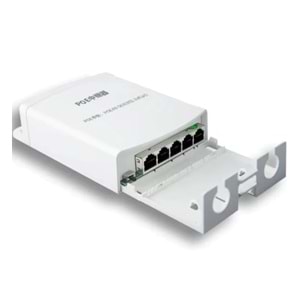

0 1 PoE Giriş- 4 PoE Çıkışlı PoE Extender (PoE Çoklayıcı) -Outdoor
1 PoE Giriş- 4 PoE Çıkışlı PoE Extender (PoE Çoklayıcı) -Outdoor
1 PoE Giriş – 4 PoE Çıkışlı PoE Extender (PoE Çoklayıcı) – Outdoor / PoE Repeater
Tek bir 100 Mbps PoE uplink girişinden aldığı güç ve veriyi dört ayrı 100 Mbps PoE portuna dağıtan, aktif IEEE 802.3af/at standartlarıyla uyumlu, dış ortam şartlarına dayanıklı profesyonel bir PoE genişletici/tekrarlayıcıdır. Uzatma modu aktifken her segmentte 250 m’ye kadar, uygun topolojilerle toplamda 350–500 m PoE+Ethernet taşıma olanağı sunar. Pasif PoE sistemleri desteklemez.
1) Ürünün Tanımı
PoE extender; girişte aldığı aktif 48–57 V 802.3af/at PoE’yi akıllı şekilde dört PD’ye (IP kamera, erişim noktası, interkom vb.) yeniden müzakere ederek dağıtır. “Repeater” mantığıyla sinyal bütünlüğünü tazeler, paketleri store-and-forward anahtarlama ile yeniden zamanlar. “Çoklayıcı” karakteri sayesinde tek hat üzerinden dört cihaza güç + veri taşıyarak saha kablolamasını sadeleştirir.
- 1× PoE uplink girişi (100 Mbps) + 4× PoE çıkışı (100 Mbps)

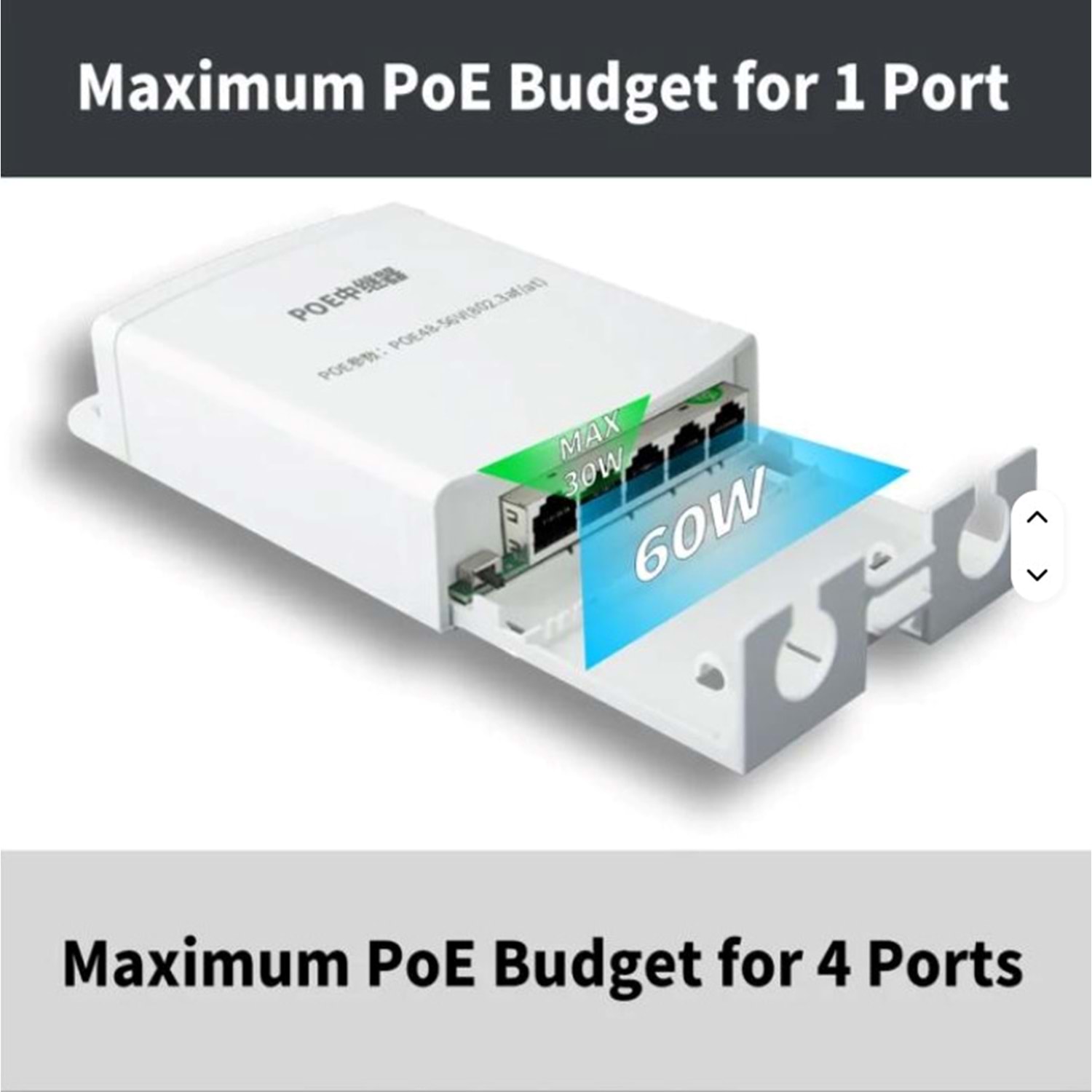

- Toplam güç bütçesi 60 W, port başına azami 30 W
- IEEE 802.3af/at (aktif PoE) uyumlu—pasif PoE desteklemez
- Uzatma modu ile segment başına tipik 250 m, uygun senaryoda toplam 350–500 m

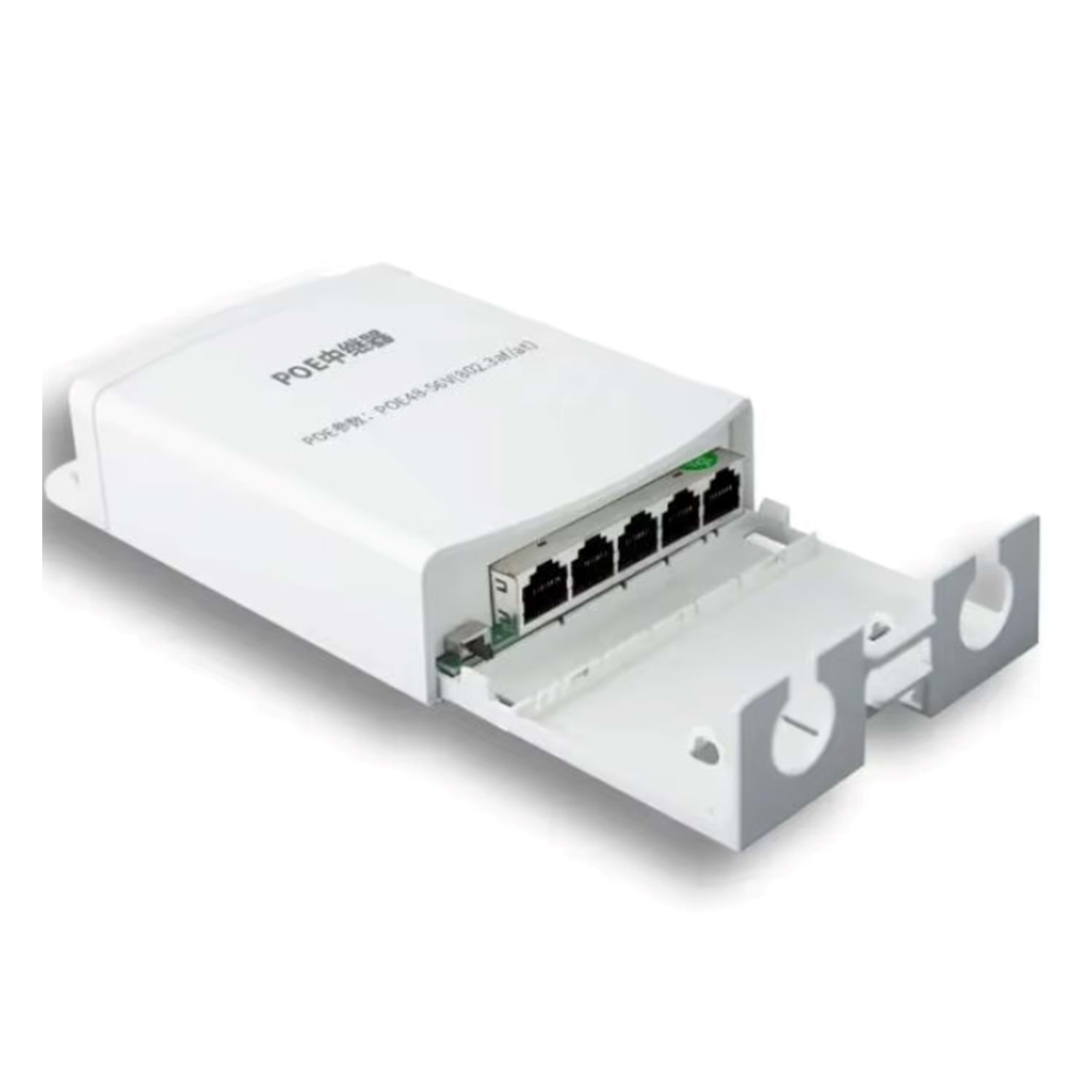

- Metal gövde, duvar/direk montajına uygun tasarım ve 4 kV koruma
2) Hangi Problemi Çözer
- Ethernet+PoE’de bakır kablonun 100 m sınırını uzatma moduyla aşar.
- Tek hattı dört cihaza çoğaltarak işçilik ve kablo maliyetini azaltır.
- Harici adaptör gerektirmez; enerji noktası olmayan alanlarda dağıtım düğümü olur.
- Zincirleme topolojilerde sinyali tazeleyerek uzun mesafede kararlılık sağlar.
3) Nerede Kullanılır
- CCTV güvenlik kameraları: kampüs, fabrika, şantiye, site, otopark, enerji sahaları.
- Kablosuz erişim noktaları: açık alan Wi-Fi kapsama projelerinde ara düğüm.
- Interkom, IP hoparlör ve PoE okuyucu kümeleri.
- IoT / akıllı şehir: sensör, bilgi ekranı ve kameraların kümelendiği saha kutuları.
4) Nasıl Çalışır
- PoE Uplink: 802.3af/at uyumlu switch/enjektörden 48–57 V PoE alır.
- Aktif PoE Müzakeresi: Her PD ile el sıkışarak güvenli güç tahsisi yapar.
- Store-and-Forward: Paketleri yeniden zamanlayıp sinyali tazeler.
- Uzatma Modu: DIP “EXT=ON” iken uzun menzil profiliyle 250 m’ye kadar.
- 1→4 Çoklama: Dört bağımsız PoE portuna güç+veri dağıtır (toplam 60 W).
5) Elektrik / Adaptör İhtiyacı Var mı?
6) Teknik Özellikler (Özet)
1× PoE Uplink (100 Mbps) 4× PoE Downlink (100 Mbps) Toplam 60 W (≤30 W/port) Uzatma Modu: 250 m/segment Aşırı akım/gerilim, kısa devre koruma Çalışma: −0 ~ +40 °C MAC Tablosu: 2K Backplane: 1.0 G7) Gösterge LED’leri ve DIP Anahtarları

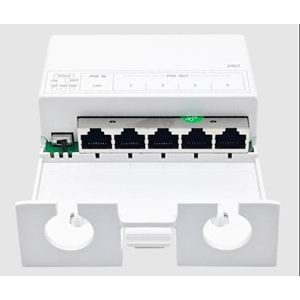

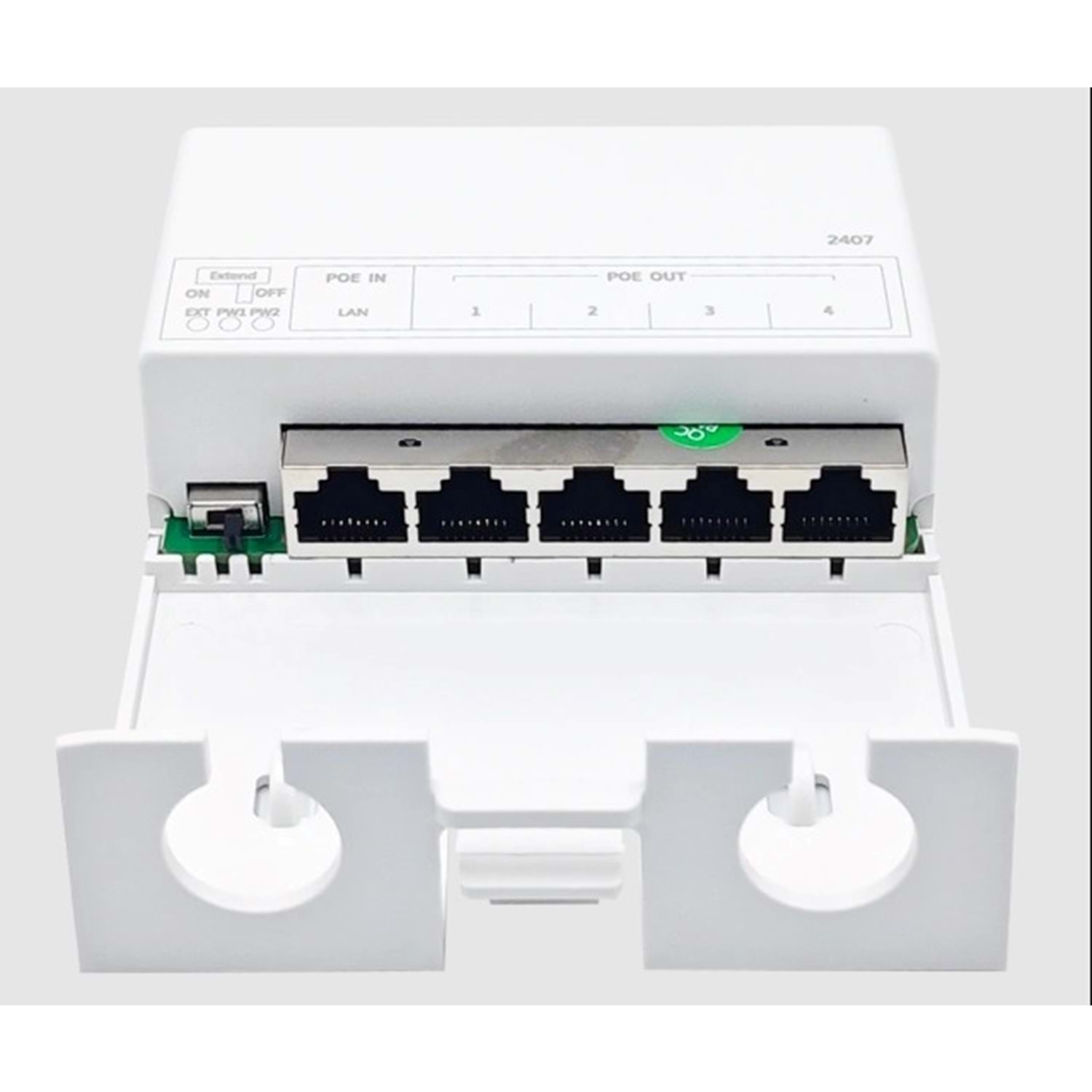

| LED | Açıklama |
|---|---|
| PW1 – Güç Işığı 1 | Açık: Çift PoE girişli güç kaynağı aktif. |
| PW2 – Güç Işığı 2 | Açık: Ana PoE girişi aktif. |
| EXT – Genişletilmiş Mod | LED yanıyorsa “Uzatma Modu” aktiftir. |
| Port Led – Link/ACT | Yanıyor: Port bağlı. ACT: Veri iletiliyor. |

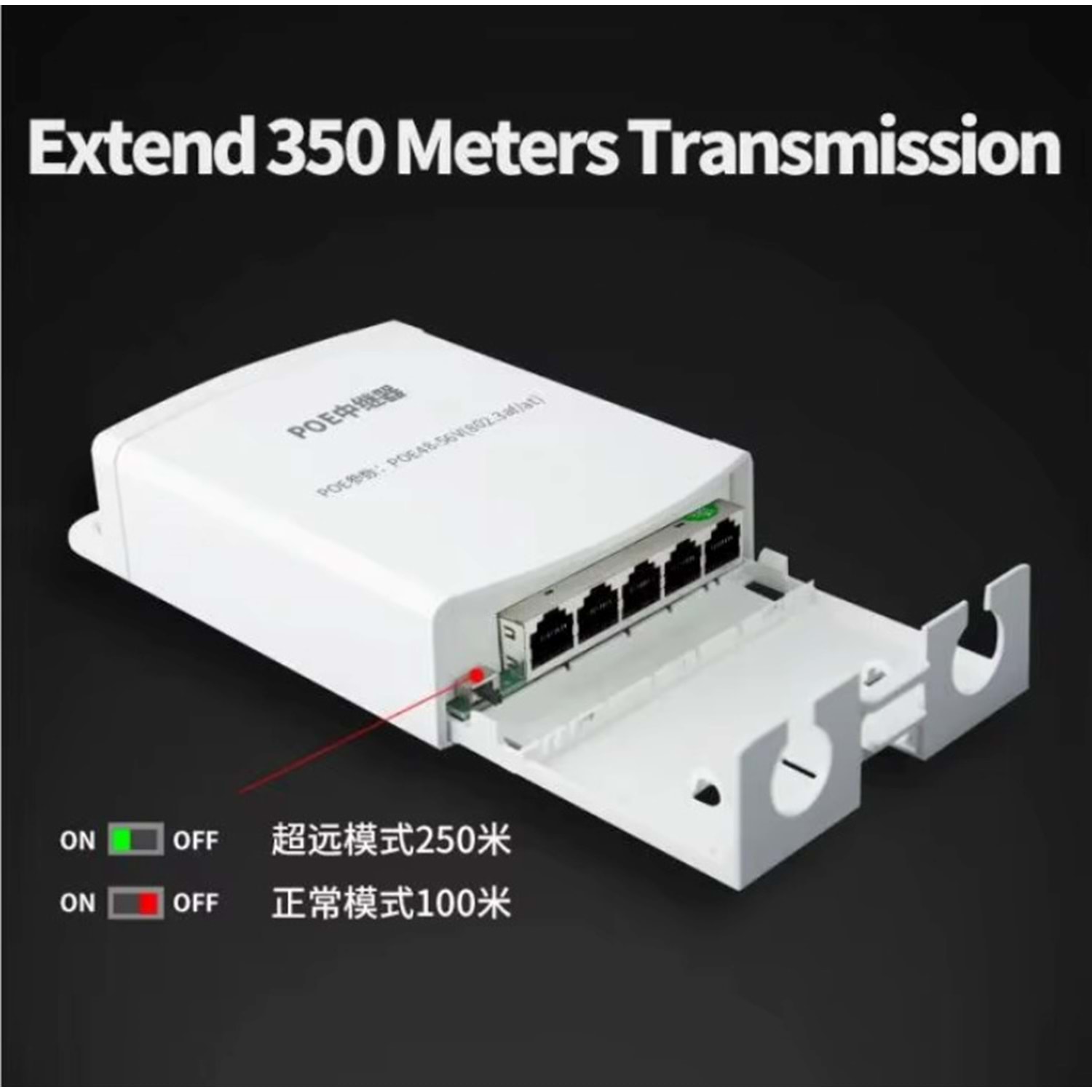

| DIP | Durum | Açıklama |
|---|---|---|
| ON | Genişletilmiş | PoE port genişletilmiş iletim etkin (uzun menzil profili). |
| OFF | Varsayılan | Standart aktarım modu (düşük gecikme, tipik 100 m). |
8) Temel Özellikler
| Port | 4× 100 Mbps PoE Portu + 1× 100 Mbps PoE Giriş Portu |
|---|---|
| Bant Genişliği | 1.0 G backplane |
| MAC Adresi | 2K |
| Güç Kaynağı | Standart PoE çift kanallı güç kaynağı; IEEE 802.3af/at uyumlu; toplam 60 W |
| Ağ Ortamı ve Mesafe | 100Base-TX: Cat5/UTP veya üstü kabloyla 2 segmente kadar; Uzatma modunda segment başına tipik 250 m |
9) İnternet Protokolü ve Standartlar
- IEEE 802.3 (Ethernet), 802.3u (Fast Ethernet)
- IEEE 802.3af/at (PoE/PoE+)
- IEEE 802.3x akış kontrolü; yarım duplekste backpressure
- Store-and-forward anahtarlama; MAC otomatik öğrenme/yaşlanma
10) PoE Performansı ve Koruma
| IEEE 802.3af | Destekler |
|---|---|
| IEEE 802.3at | Destekler |
| Port Maks. Çıkış | 30 W |
| Aşırı Akım / Gerilim | Destekler |
| Kısa Devre Koruması | Destekler |
| Sıralı Önyükleme | Destekler |
| Yüksek Güçlü PD – Yumuşak Başlangıç | Destekler |
11) Kurulum ve Devreye Alma (1/2)
- Güç Planlama: Dört PD’nin güç ihtiyacını toplayın; toplam ≤60 W, port başı ≤30 W kurallarına uyun.
- Kablolama: Dış ortamda UV dayanımlı PE kılıf, jel dolgulu Cat5e/Cat6 kullanın; ek kutularını IP dereceli seçin.
- Topraklama/Yıldırım: Gövdeyi saha kutusu toprak barasına bağlayın; hat başına SPD tercih edin.
- DIP / EXT: 150–250 m hedefleniyorsa “EXT=ON”; 100 m altında “OFF”.
- Bağlantı Sırası: Önce uplink PoE kaynağı, sonra PD’leri tek tek bağlayın; LED’leri kontrol edin.
11) Kurulum ve Devreye Alma (2/2)
- PoE Bütçesi İzleme: Switch/enjektör arayüzünden port başı W değerlerini takip edin; IR açılışlarında ani artışları dengeleyin.
- Zincirleme: Gerekirse ikinci extender ile toplam 350–500 m topoloji kurun; kablo kalitesini yükseltin.
- Multicast/VLAN: Kamera yayınlarında IGMP-Snooping destekli üst switch kullanın.
12) Dikkat Edilmesi Gerekenler
- Pasif PoE desteklenmez: 24 V/pasif sistemlere bağlamayın; sadece 802.3af/at.
- Güç sınırları: Toplam 60 W, port başı 30 W; gece IR tüketimleri için pay bırakın.
- Konfeksiyon: RJ45 uçlarını IP67 geçişlerle koruyun; su alabilecek ekleri mastikleyin.
- Isıl Yönetim: Güneş altında beyaz/UV yansıtıcı kutu ve havalandırma tercih edin.
- Topraklama: Direk ve kutu topraklamasını standartlara uygun yapın; SPD kullanımı arızayı düşürür.
13) Saha Senaryoları

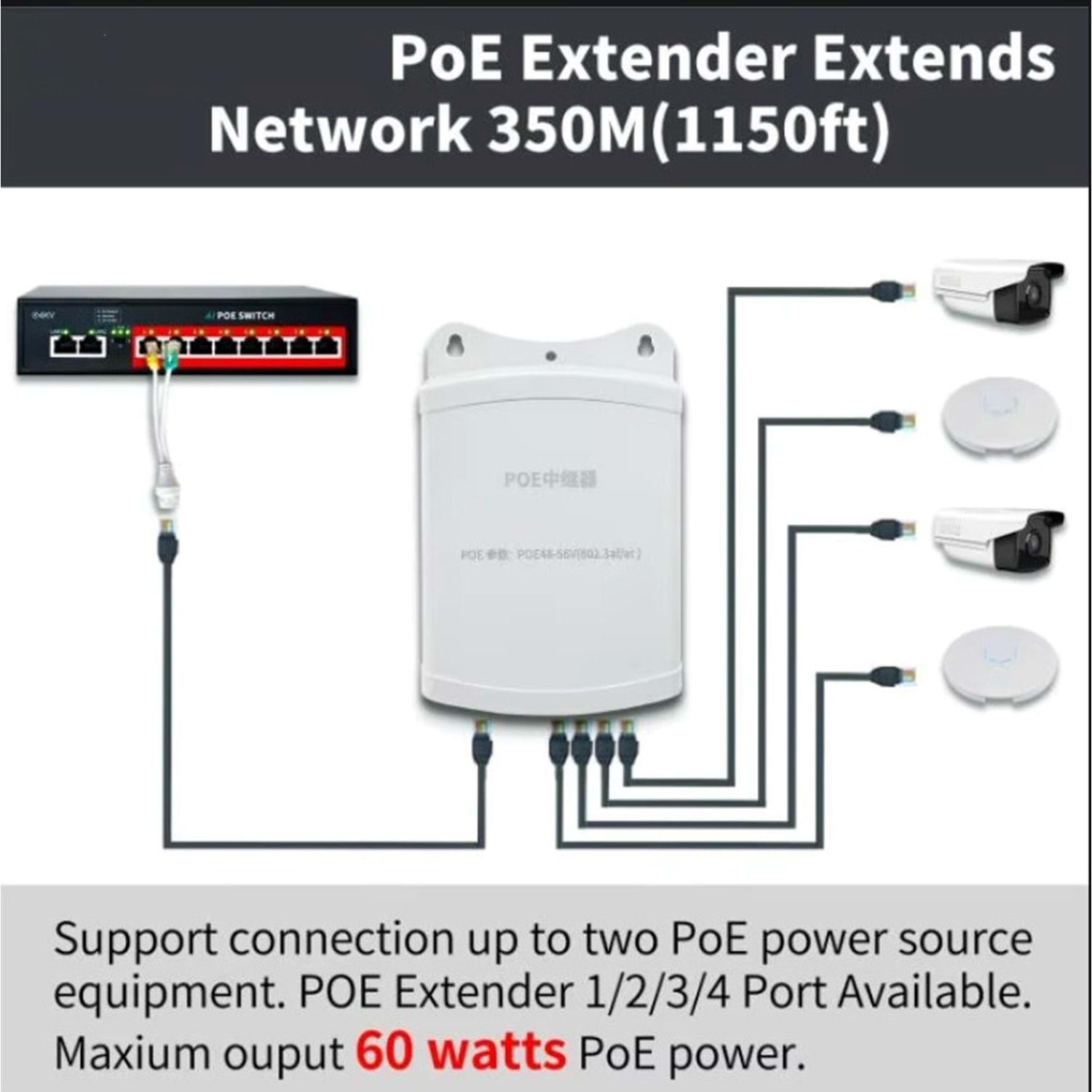

- Senaryo 1 – 500 m / 2 Kamera: 250 m sonra extender; oradan iki kola 250 m. 6–10 W/kamera ile kararlı.
- Senaryo 2 – 350 m / 4 Kamera: Uygun güç kaynağıyla extender çıkışlarından dört kola; toplam yük ≤60 W.
- Senaryo 3 – AP + Kamera Karma: 1 AP (12 W) + 3 kamera (3×8 W) = 36 W; tek uplink PoE+ kaynaktan beslenir.
14) Arıza Giderme ve Teşhis
- Güç LED’i kapalı: Uplink’te aktif PoE yok; switch/enjektörü kontrol edin.
- EXT açık, link zayıf: Kablo/ek kalitesi düşüktür; Cat5e dış ortam ve IP ek kutuları kullanın.
- Portta güç yok: PD pasif PoE olabilir; ürün sadece aktif PoE sağlar.
- Gece IR kesintisi: Anlık güç artışı bütçeyi aşıyor; güç kaynağını yükseltin veya yükü dağıtın.
15) Ürüne Ait Diğer İsimleri
1 PoE giriş 4 PoE çıkış PoE extender, PoE çoklayıcı outdoor, PoE repeater 250 m, 500 m PoE uzatma, IP kamera için PoE dağıtıcı, 802.3af/at PoE+, 60 W PoE güç bütçesi, pasif PoE desteklemez, Cat5e/Cat6 dış ortam kablo, yıldırım korumalı PoE kutu.
16) Teknik Şartname Metni
Cihaz; 1×100 Mbps PoE uplink ve 4×100 Mbps PoE downlink portuna sahip, IEEE 802.3/802.3u ve IEEE 802.3af/at standartlarına uygun, toplam ≥60 W güç bütçeli (≤30 W/port), store-and-forward anahtarlama mimarisinde, MAC tablosu ≥2K, 802.3x akış kontrolü ve yarım duplekste backpressure destekli; uzatma modunda segment başına ≤250 m sağlayan, metal kasalı, duvar/direk montajına uygun, 4 kV yıldırım/ani gerilim korumalı olacaktır.
17) SSS – Sıkça Sorulan Sorular
18) Örnek Yük Planlama
| Port | Cihaz Türü | Tipik Güç (W) | Not |
|---|---|---|---|
| 1 | IP Kamera (IR) | 8–12 | Gece IR artışını dikkate alın. |
| 2 | Varifokal Kamera | 10–14 | Motorize lens tüketimi değişken olabilir. |
| 3 | AP | 10–16 | 2×2/3×3 MIMO’ya göre değişir. |
| 4 | Interkom/Okuyucu | 6–10 | Ekran/ses modülüne bağlıdır. |
19) Kutu İçeriği
- 1× PoE Extender (1 uplink + 4 downlink)
- Duvar montaj seti
- Hızlı başlangıç kılavuzu
- (Modele göre) IP67 geçiş rakorları / contalar
20) Sonuç ve Konumlandırma
1-in/4-out PoE Extender; tek hatla çoklu PD beslemesini sağlayan, aktif 802.3af/at ekosistemiyle uyumlu, 60 W toplam güç bütçesine sahip ve uzatma modunda 250 m/segment kabiliyetiyle modern güvenlik ve kablosuz ağ projelerinin kritik bir dağıtım düğümüdür. Doğru kablolama, topraklama ve güç planlamasıyla bakım maliyetlerini düşürür, kurulum hızını artırır ve sahada uzun yıllar kararlı hizmet verir.
