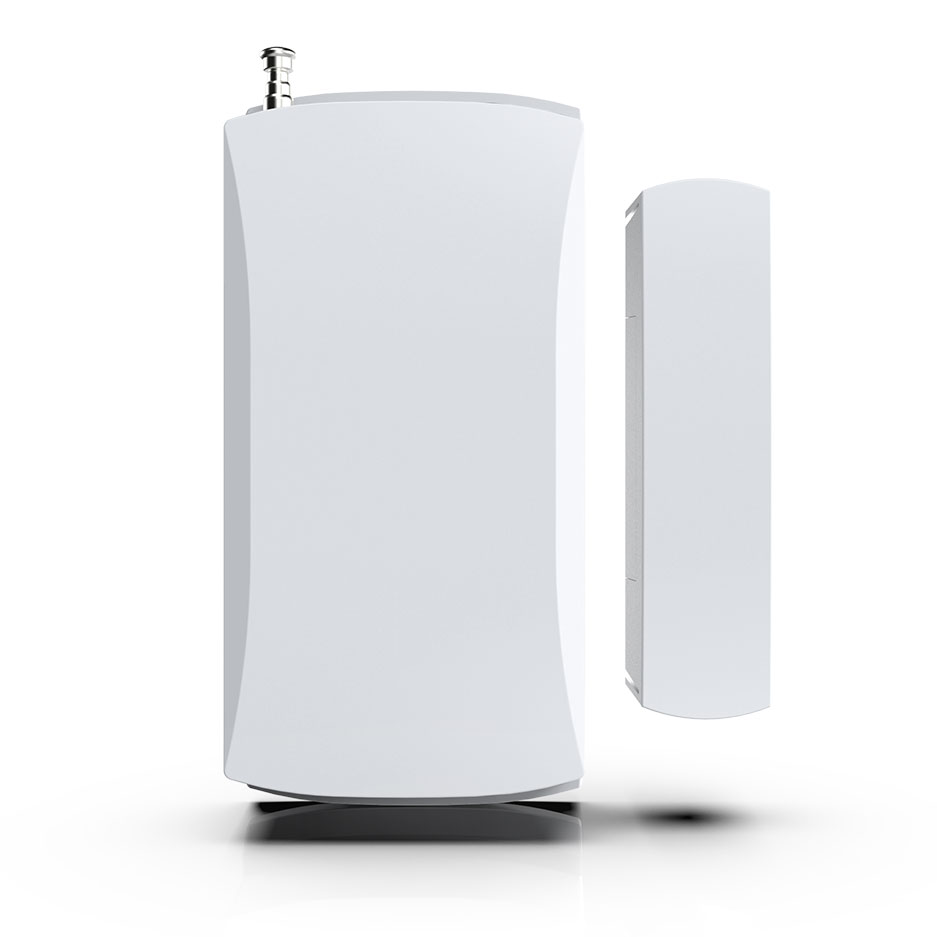

Bu sistem; kapıya monte edilen kablolu manyetik kontak ile, gerekiyorsa ilave kablosuz kapı sensörleri ve bunların hepsini yöneten Opax HY-6107 tabanlı acil çıkış kapısı alarm paneli ile birlikte çalışır. Kapı, yetkili personel butona basmadan açılırsa, kilit zorlanırsa veya kapı direkt açılırsa sistem anında alarm verir.

Böylece hastane, AVM, okul, yurt, fabrika, depo ve otel gibi yapılarda acil çıkış kapıları:

• Her zaman kapalı ve kontrollü tutulur,
• Yangın anında ise tek hareketle serbest geçiş sağlar,
• İzinsiz açılma ve kötüye kullanımlar anında tespit edilir ve raporlanır.

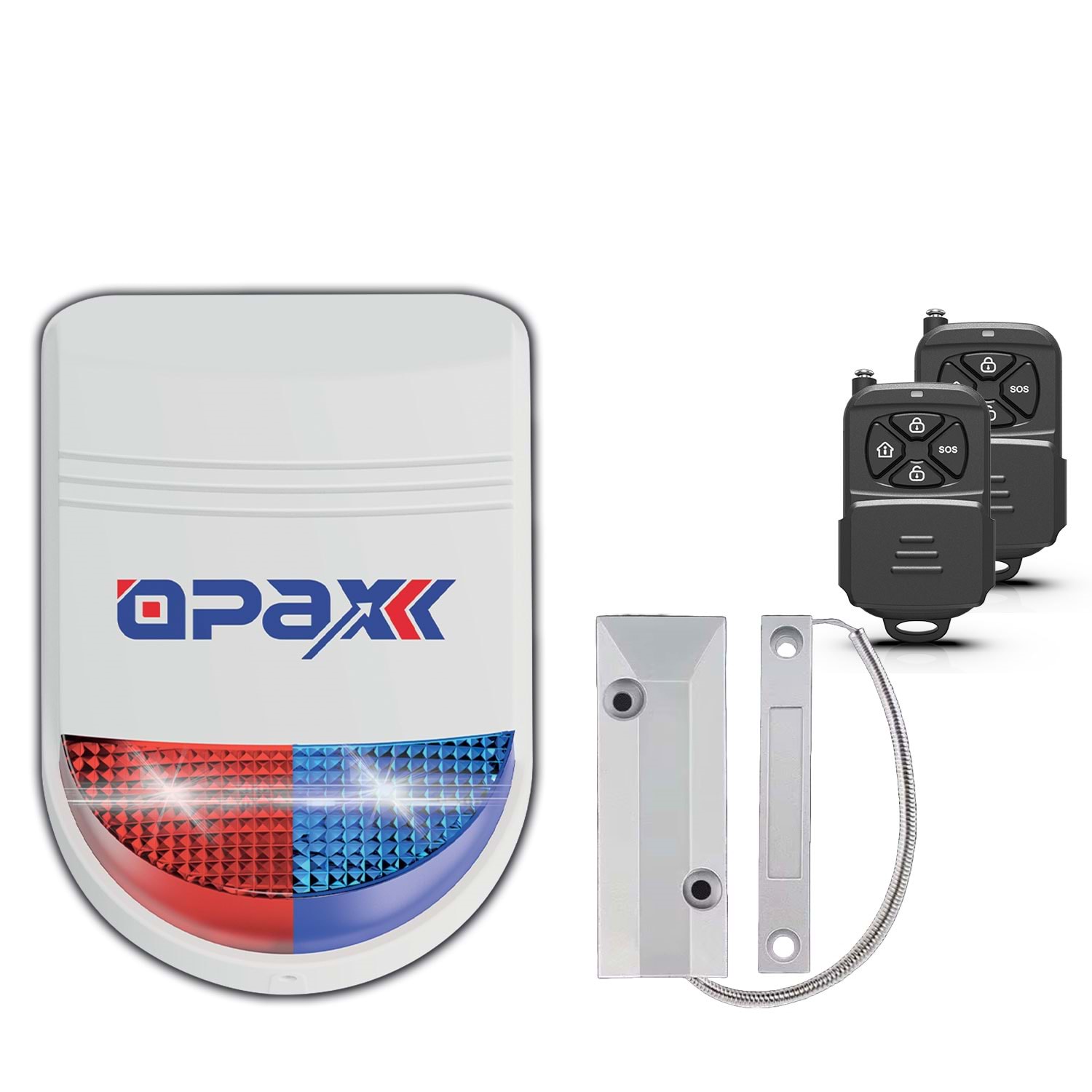

Sistem; kablolu manyetik kontak, kablosuz sensörler, güçlü harici siren, dahili akü ve isteğe bağlı diğer alarm bileşenleriyle birlikte,
HY-6107 Acil Çıkış Kapısı Alarm Panelimiz; EN 62311:2008 (RF maruziyet/sağlık), EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 (elektriksel güvenlik), ETSI EN 301 489-1 V1.9.2 ve ETSI EN 301 489-3 V1.6.1 (EMC), ayrıca ETSI EN 300 220-1 V2.4.1 ve ETSI EN 300 220-2 V2.4.1 (433,92 MHz radyo vericileri) standartlarına göre test edilmiş ve CE kapsamında sertifikalandırılmıştır. ve sertifikalı profesyonel bir acil çıkış kapısı güvenliği sunar.

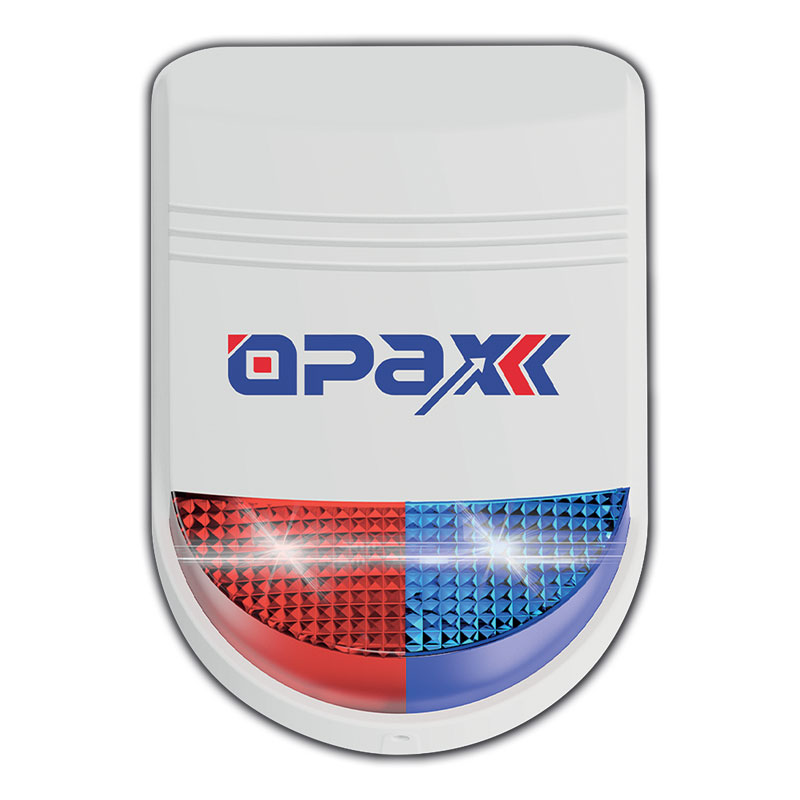

Bu ünitenin kalbinde Opax HY-6107 kablosuz harici siren & alarm paneli bulunur. Hem güçlü bir dış ortam sireni olarak çalışır, hem de kapıdaki kablolu manyetik kontak, kablosuz sensörler ve uzaktan kumandalar için mini alarm santrali görevi görür.

  Mevzuata Uygunluk ve Kayıt Altına Alma

Acil çıkış kapılarının izlenmesi; iş sağlığı ve güvenliği, yangın yönetmelikleri ve sigorta gereklilikleri açısından önemlidir. Sistem, kapının ne zaman açılıp kapandığını kayda alarak işletmeye denetlenebilir bir yapı kazandırır.

  İzinsiz Çıkışların ve Hırsızlık Girişimlerinin Önlenmesi

Personelin sigara içmek, arka kapıdan çıkmak veya ürün çıkarmak için acil çıkış kapısını kullanması ciddi güvenlik açığıdır. Kapı yetkisiz açıldığında hemen siren devreye girer, güvenlik ve idari ekipler olaya hızlıca müdahale edebilir.

  Kablolu Manyetik Kontak ile Kesin Kapı Takibi

OPAX-MC137 kablolu manyetik kontak, kapının gerçekten açılıp açılmadığını mekanik olarak algılar. Kapı kanadı yerinden oynadığı anda Opax HY-6107 paneline sinyal gider ve sistem, yanlış alarmı minimuma indirerek net bilgi üretir.

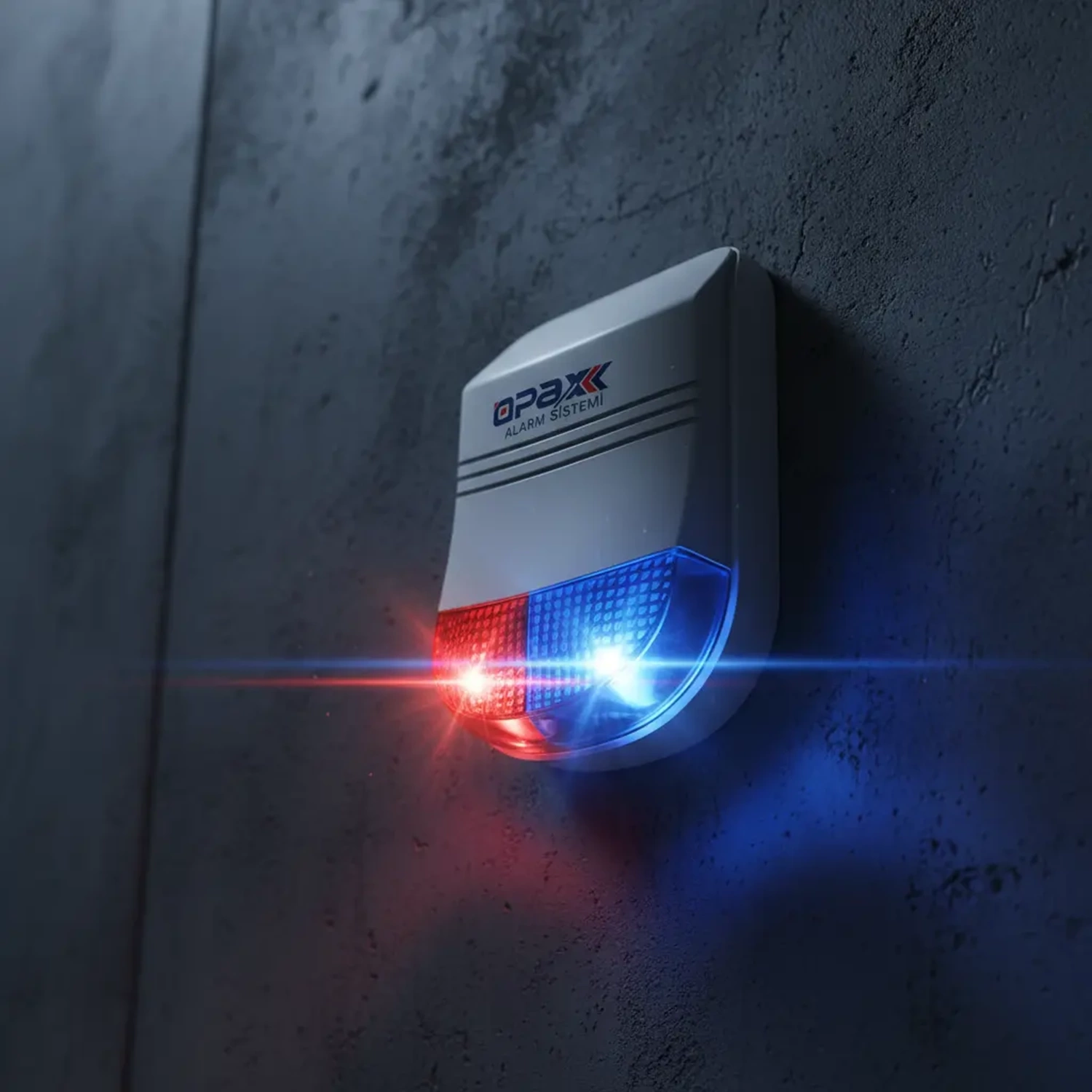

  Güçlü Sesli ve Görsel Uyarı (Polis Sireni Efekti)

opax hy-6107’un yaklaşık 120 dB siren gücü ve mavi/kırmızı çakar LED yapısı sayesinde hem içerideki personel, hem de dışarıdaki güvenlik ekipleri anında durumu fark eder. Bu yapı; izinsiz kullanımlarda ciddi caydırıcılık sağlar.

  Sabotaj ve Devre Dışı Bırakmaya Karşı Koruma

opax hy-6107 siren & panel gövdesi; kapağı açıldığında veya duvardan sökülmeye çalışıldığında sabotaj alarmı üretir. Böylece cihazı devre dışı bırakmak isteyen girişimler daha ilk denemede tespit edilir.

  Elektrik Kesintisinde Bile Devam Eden Koruma

Dahili akü yapısı sayesinde elektrik kesildiğinde de sistem çalışmaya devam eder. Yangın gibi kritik durumlarda enerjinin kesilmesi, acil çıkış kapısı alarm sisteminin devre dışı kalmasına neden olmaz.

  Özelleştirilebilir Bekleme Modu ve Gizli Çalışma

Bekleme (standby) modunda LED davranışı kullanıcı tarafından özelleştirilebilir yapıdadır; yalnızca kırmızı LED, yalnızca mavi LED veya kırmızı + mavi polis efekti seçenekleri arasından ihtiyaca göre seçim yapılabilir. İstenmeyen dikkatleri önlemek amacıyla bekleme modundaki ışıklı bildirim tamamen kapatılabilir (gizli mod); böylece cihaz, bina cephesinde neredeyse görünmez hâle getirilebilir.

  Geniş Kablosuz Bölge ve Aksesuar Desteği

Cihaz, en az 32 adet kablosuz bölgeyi destekler. Bu bölgelere minimum 32 adet kablosuz hareket dedektörü, kapı/pencere sensörü, duman/ısı dedektörü vb. kablosuz aksesuar tanımlanabilir. Böylece tek bir sistem üzerinden çok sayıda kapı, koridor ve ortak alan kablosuz olarak izlenebilir.

  Çift Kablolu Bölge ve Yüksek Dedektör Kapasitesi

Cihaz üzerinde en az 2 adet kablolu zon bulunur: 1 adet Yangın/Anlık Alarm Zonu (duman/ısı dedektörleri vb.) ve 1 adet Hırsız/Kapı Zonu (kablolu manyetik kontak, hareket dedektörü vb.). Kablolu manyetik kontak bağlantısı ile kapının açılma durumu güvenilir şekilde algılanır. Her bir bölgeye en az 30 adet kablolu kapı & pencere sensörü veya kablolu hareket dedektörü bağlanabilmesi desteklenir; böylece tek panel ile çok sayıda geçiş noktası merkezi olarak kontrol edilebilir.

  Uzun Menzilli Kablosuz Haberleşme

Kablosuz haberleşme mesafesi, açık alanda en az 400–450 metre seviyesindedir. Cihaz; kablosuz hareket dedektörü, kablosuz kapı/pencere sensörü ve kablosuz uzaktan kumandalar ile tam uyumlu çalışarak, geniş alanlı depolarda, otoparklarda ve çok girişli binalarda kablosuz altyapı ile esnek kurulum imkânı sağlar.

  Otomatik Çalışma Döngüsü (Kapı Alarm Senaryosu)

Kapı, kablolu veya kablosuz manyetik kontak üzerinden açıldığında sistem tetiklenir ve siren hemen çalmaya başlar. Kapı tekrar kapatıldığında alarm, en fazla 30 saniye içerisinde otomatik olarak susar ve sistem aktif bekleme moduna döner. Kapı açık kalırsa alarm süresi, panel üzerindeki anahtar (switch) üzerinden 30 saniye ile 3 dakika arasında programlanabilir; süre sonunda siren otomatik olarak susar ve sistem pasif duruma geçebilir. Kapı kapatıldığında ise sistem kullanıcı müdahalesi olmadan yeniden aktif bekleme moduna geçerek döngüyü sürdürür.

  Kurma / Çözme Sırasında Durum Bildirimi

Alarmın devreye alındığı (kurma) veya devreden çıkarıldığı (çözme) durumlarında kullanıcıya kısa sesli ve ışıklı bildirimler verilir. Böylece kullanıcı, kapının yanından ayrılmadan sistemin kurulu olup olmadığını anlık olarak teyit edebilir; hem personel hem de güvenlik görevlileri için net durum takibi sağlanır.

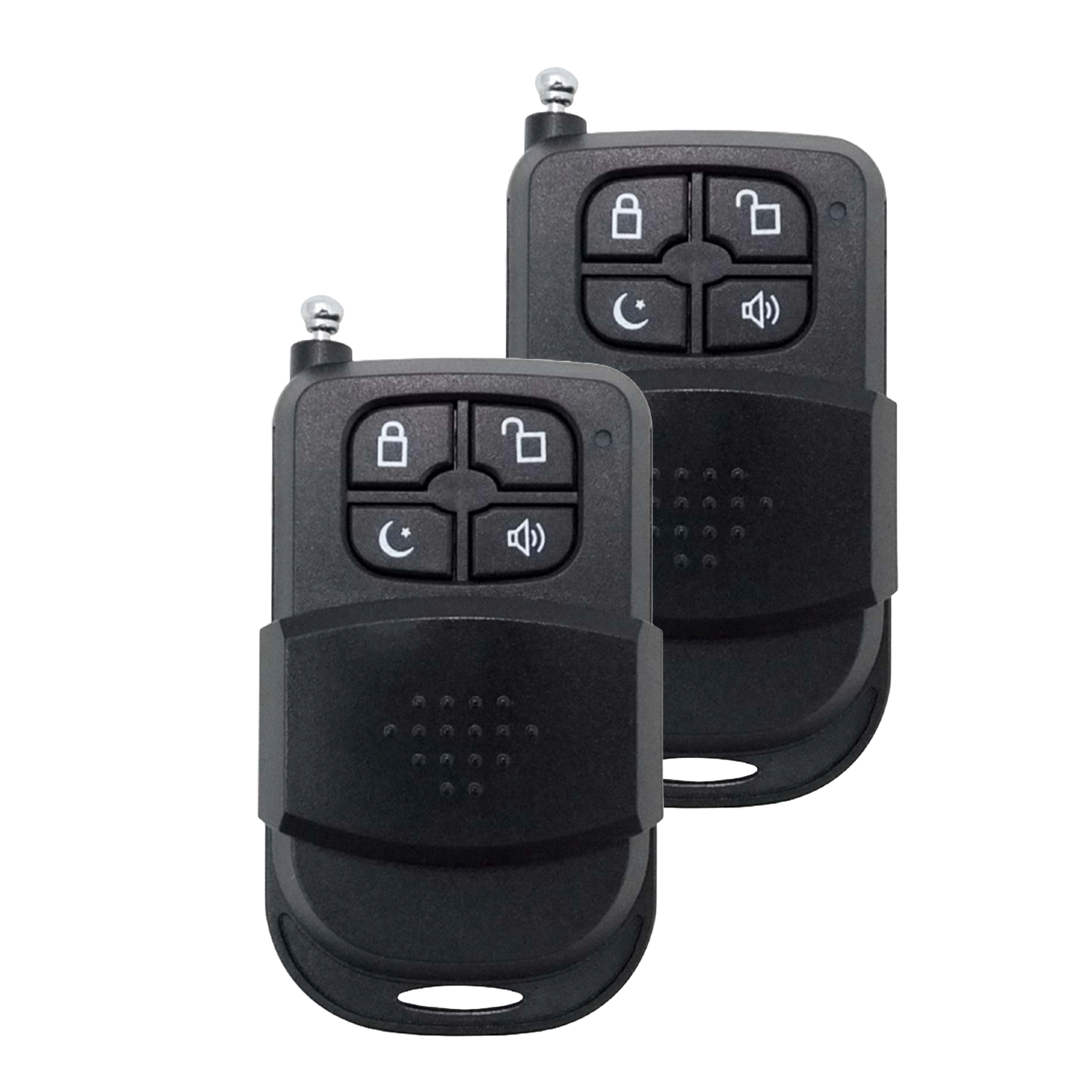

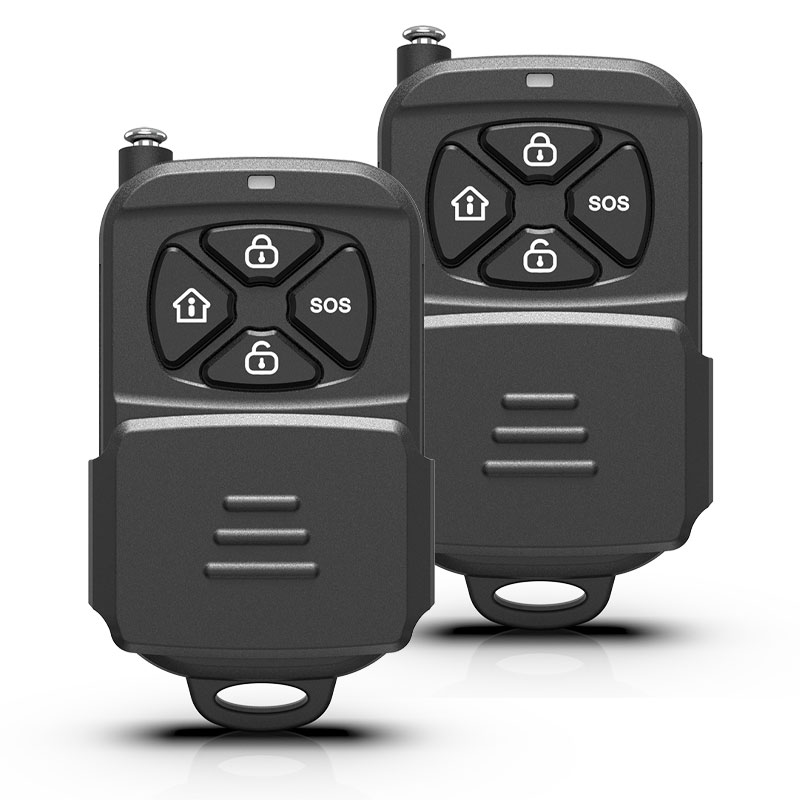

  Kablosuz Uzaktan Kumanda ile Kolay Kontrol

Sistem, kablosuz uzaktan kumanda ile kontrol edilebilir yapıdadır. Set kapsamında en az 2 adet kablosuz uzaktan kumanda temin edilir ve cihaz toplamda en az 8 adet kumanda tanımlamayı destekler. Uzaktan kumanda üzerinden sistem devreye alınabilir (enable), devreden çıkarılabilir (disable) ve ihtiyaç hâlinde panik/alarm fonksiyonu tetiklenebilir. Bu sayede bakım, test veya özel durumlarda sistem, kullanıcı tarafından kapıya gitmeden pratik şekilde yönetilebilir.

  Tekrarlayıcı (Repeater) Modu ile Geniş Kapsama

Cihaz, istenirse kablosuz sinyal tekrarlayıcı (repeater) olarak yapılandırılabilir. Tekrarlayıcı modunda, kendisine tanıtılan kablosuz dedektörlerden aldığı sinyali güçlendirerek yeniden iletir ve kablosuz kapsama alanını artırır. Bu modda en az 32 adet dedektör sinyali tekrarlanabilir; böylece büyük tesislerde, uzak kapılarda veya bodrum katlarda bile kablosuz iletişim kesintisiz şekilde sürdürülebilir.

  Sirenler Arası Kopyalama (Cloning) Özelliği

Bir cihaz ana siren/panel olarak tanımlanabilir; diğer sirenler, ana siren üzerindeki tanımlı bilgiler kopyalama fonksiyonu ile kendilerine aktarılır. Bu sayede her sirene tek tek cihaz tanımlamak yerine, ana siren üzerinden oluşturulan yapı diğer sirenlere otomatik olarak çoğaltılır ve sistem çok kısa sürede devreye alınabilir.

  Çok Katlı Binalar için Kablosuz Siren Ağı

Örneğin 7 katlı bir binada her katın acil çıkış kapısının üstüne bir adet siren/ana ünite monte edildiğinde; her sirene ilgili kapıya ait kablolu veya kablosuz manyetik kontak bağlanır. Birinci siren sistemin ana sireni olarak tanımlanır ve diğer sirenler, sirenler arası kopyalama özelliği kullanılarak 1 → 2 → 3 → … → 7 şeklinde sırasıyla kopyalanır. Bu yapı sayesinde 7 kattan herhangi birindeki acil çıkış kapısı açıldığında, hangi manyetik kontak tetiklenirse tetiklensin tüm katlardaki sirenler eşzamanlı olarak devreye girer. Böylece hem ilgili katta hem de diğer katlarda aynı anda uyarı verilir; yöneticiler ve güvenlik görevlileri durumdan anında haberdar olur. Tüm bunlar, merkezi kablolama gerektirmeden tamamen kablosuz altyapı ile sağlanabilir.

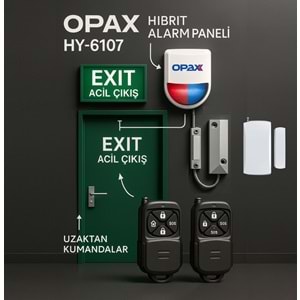

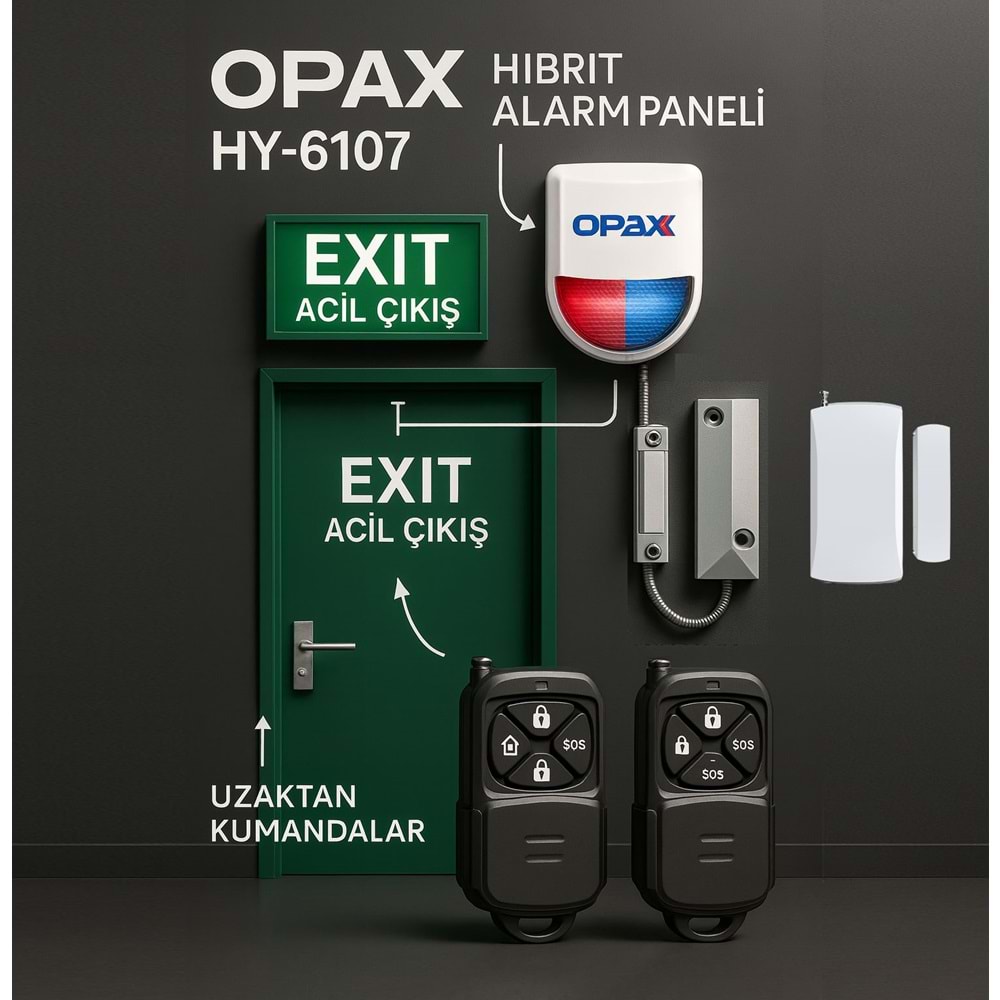

Sistem Bileşenleri ve Çalışma Prensibi

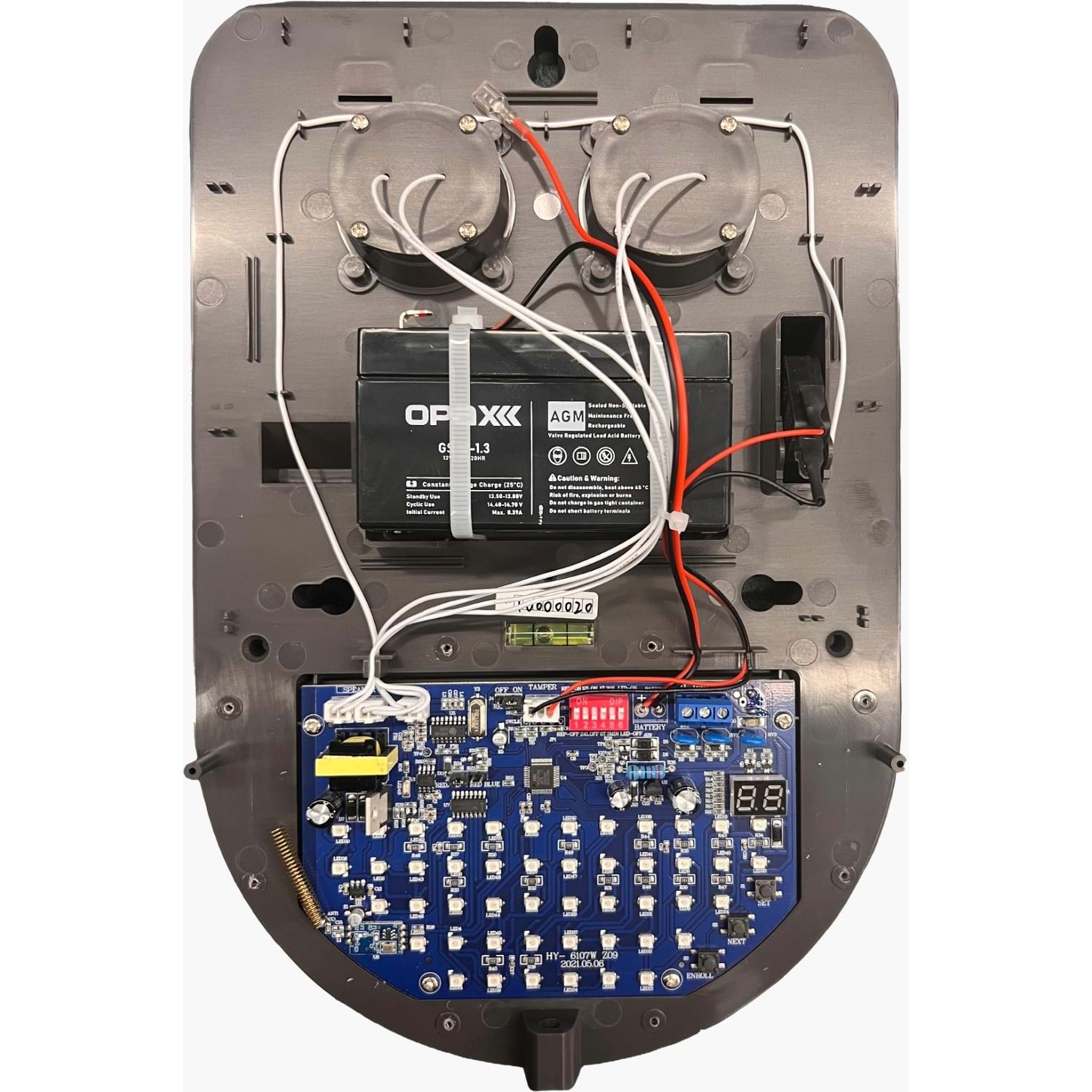

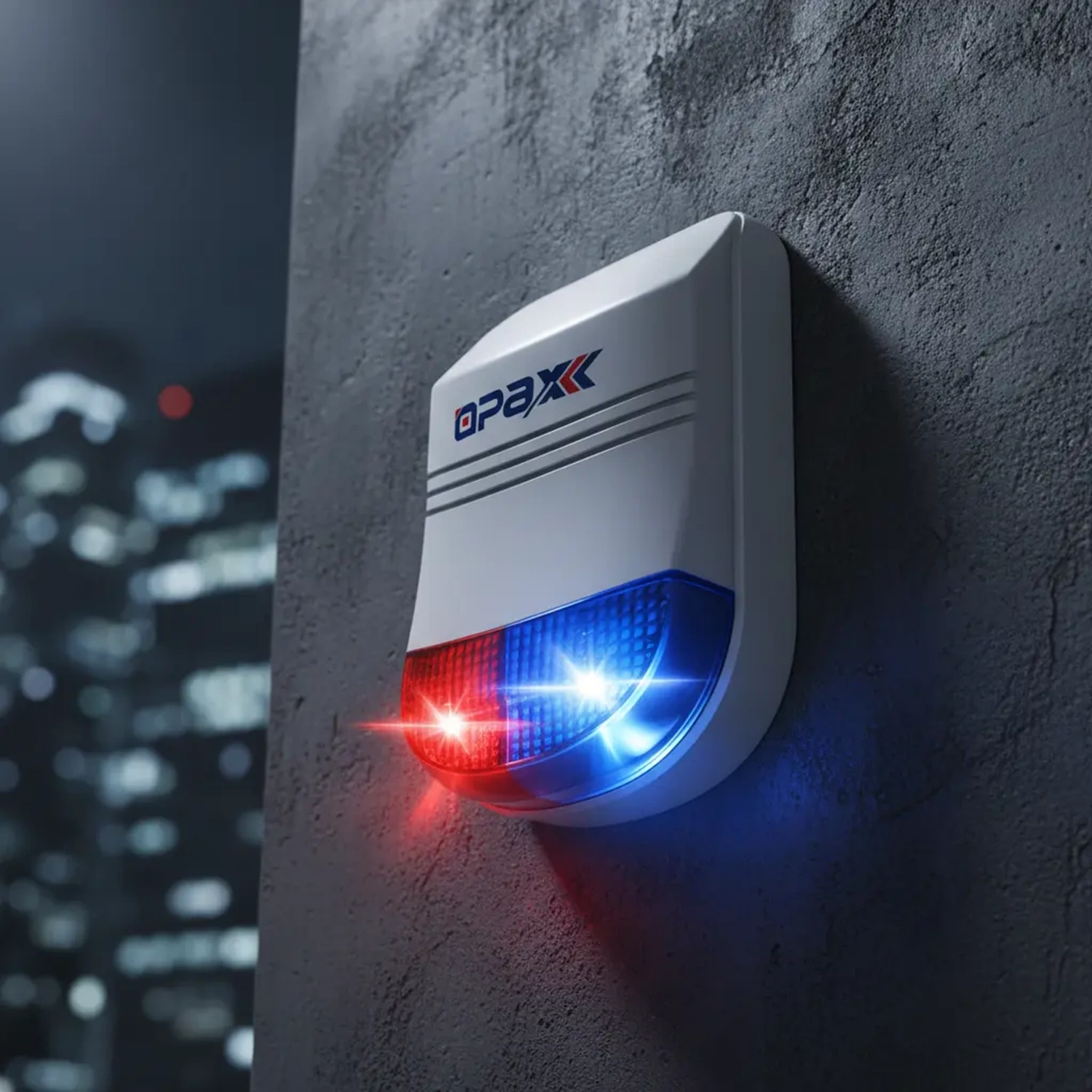

Kitin kalbi; hem güçlü bir dış mekan sireni, hem de mini alarm paneli olarak çalışan harici ünitedir.

Bu ünite:

• 8-bit MCU tabanlıdır,
• Yaklaşık 120 dB ses üretir,
• 48 adet LED ile mavi/kırmızı polis çakar efekti verebilir,
• 1,2 Ah / 12 V dahili akü sayesinde elektrik kesilse bile 24 saatten uzun süre çalışmaya devam eder,
• En az 32 adet kablosuz dedektör ve 8 adet kumanda tanıtılabilir,
• Üzerinde 2 adet kablolu zon vardır: 1 hırsız/kapı zonu, 1 yangın/anlık alarm zonu.

Yani bu siren/panel, tek başına bir “Acil Çıkış Kapısı Alarm Sistemi” olarak çalışabilir; ayrıca istenirse daha büyük bir ana panele de kablosuz siren olarak eklenebilir.

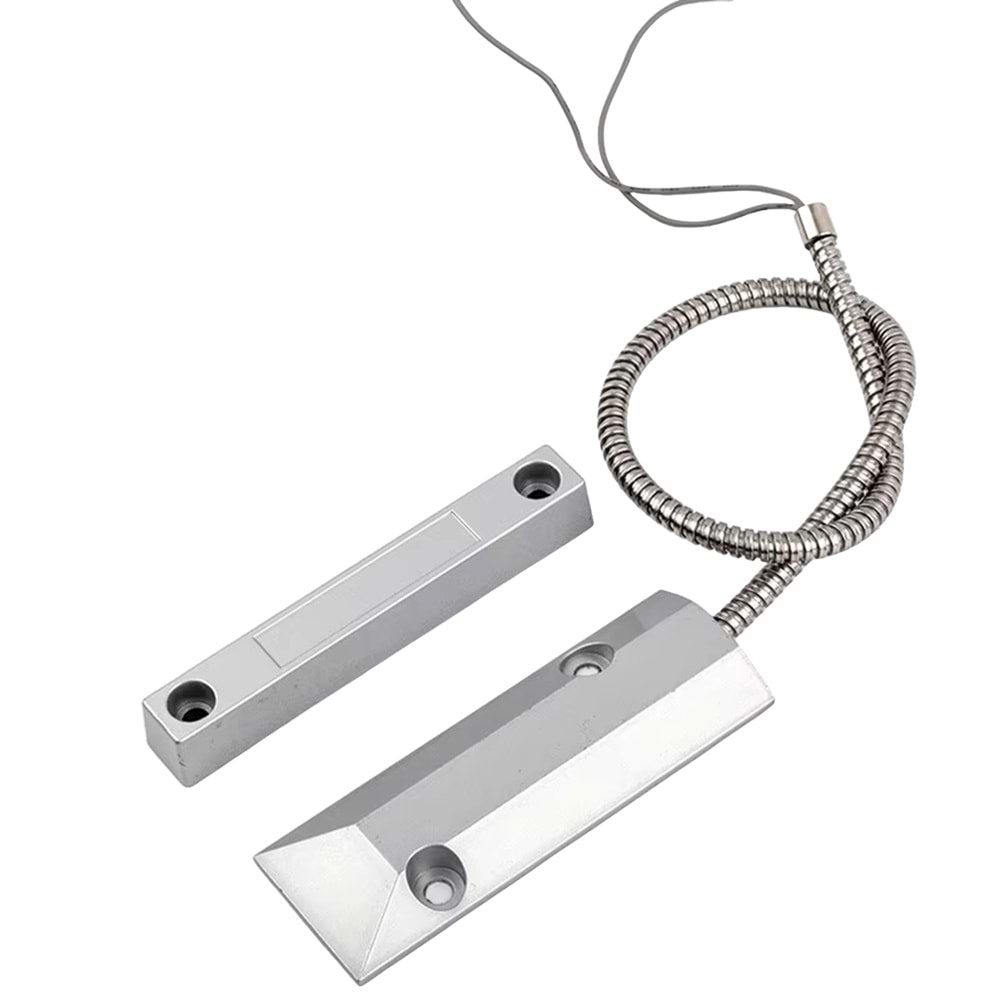

Acil çıkış kapıları genellikle ağır metal kapılar, yangın kapıları veya yangın dayanımlı kepenklerdir. Buralarda standart küçük plastik kapı sensörleri kısa sürede kırılır veya zarar görür. Bu nedenle kitte:

• Metal gövdeli, kepenk tipi, büyük yüzeyli bir manyetik kontak kullanılır,
• Çinko alaşımlı metal gövde, dış ortam ve darbelere karşı dayanıklıdır,
• IP67 seviyesine kadar su, toz, nem ve titreşime dayanıklı yapıdadır,
• 50–70 mm algılama mesafesi, ağır kapılarda bile stabil çalışmasını sağlar,
• NC (normalde kapalı) kontak tipine sahiptir; kapı açıldığında manyetik alan kesilir ve alarm tetiklenir.

Bu kontaktan doğrudan siren/panelin kablolu zonuna girerek, acil çıkış kapısını 24/7 izleyen sağlam bir yapı kurulmuş olur.

3. Kablosuz Uzaktan Kumandalar

  Opax HY-6107 Kablolu & Kablosuz Acil Çıkış Kapısı Alarm Sistemi ile Neler Yapabilirsiniz?

  HY-6107, acil çıkış kapılarını sadece “panik anında” kullanılması gereken güvenlik elemanı hâline getirmek için tasarlanmış, kablosuz ve hibrit yapıda çalışan profesyonel bir alarm sistemidir. Bu sistem sayesinde hem mevzuata uygun bir acil çıkış güvenliği sağlayabilir, hem de günlük hayatta bu kapıların sigara içme, kaçak giriş–çıkış gibi amaç dışı kullanılmasını etkin biçimde engelleyebilirsiniz.

  Aşağıda, şartnamedeki teknik özelliklerin sahadaki karşılığını; yani HY-6107 ile neler yapabileceğinizi sade ve anlaşılır şekilde bulabilirsiniz.

  1. Acil çıkış kapılarının izinsiz kullanımını engelleyebilirsiniz

  HY-6107, acil çıkış kapısı açıldığında devreye giren bağımsız bir alarm paneli gibi çalışır. Kapıya bağlı kablolu veya kablosuz manyetik kontak tetiklendiğinde:

•   En az 120 dB seviyesinde güçlü bir siren devreye girer,
•   Kırmızı ve mavi LED’ler polis çakarı efektiyle yanıp sönerek herkesin dikkatini çeker.

  Bu sayede:

•   Acil çıkış kapılarının sigara içmek için kullanılmasını,
•   Personelin “kestirme yol” olarak kapıyı suistimal etmesini,
•   Yetkisiz kişilerin bina içine bu kapılardan girip çıkmasını,

  Hem sesli hem de görsel olarak anında ortaya çıkarabilir, caydırıcılık sağlayabilirsiniz.

  Kapı tekrar kapandığında, sistem en fazla 30 saniye içinde otomatik olarak susar ve tekrar hazır bekleme moduna geçer. Kapı uzun süre açık kalırsa, sirenin ne kadar süre çalacağını 30 saniye – 3 dakika aralığında DIP switch ile seçebilirsiniz. Böylece hem gereksiz uzun alarmların önüne geçer, hem de kapının “kapalı tutulması gerektiği” mesajını net biçimde verirsiniz.

  2. Hem kablosuz hem kablolu aksesuarlarla esnek projelendirme yapabilirsiniz

  HY-6107, kablo tesisatı kısıtlı olan binalar için kablosuz temelli tasarlanmış olsa da, aynı anda kablolu aksesuarları da destekleyen hibrit bir yapıya sahiptir.

  Bu sayede:

•   En az 32 adet kablosuz bölge tanımlayabilir,
•   Kablosuz hareket dedektörleri, kapı/pencere sensörleri, duman/ısı dedektörleri ve uzaktan kumandaları sisteme rahatlıkla ekleyebilirsiniz.

  Cihaz üzerinde ayrıca:

•   1 adet Yangın/Anlık Alarm zonu (duman/ısı dedektörleri vb.),
•   1 adet Hırsız/Kapı zonu (kablolu manyetik kontak, hareket dedektörü vb.)

  Bu yapıyla:

•   Kapının açılmasını kablolu manyetik kontak ile çok güvenilir biçimde algılayabilir,
•   Aynı cihazı hem acil çıkış alarmı hem de o bölgeye özel “mini güvenlik paneli” gibi kullanabilirsiniz.

  Her bir bölgeye çok sayıda kablolu dedektör bağlama imkânı sayesinde, tek bir HY-6107 ile birden fazla kapı veya sensörü aynı senaryo altında yönetebilirsiniz.

  3. Kablosuz menzil ve tekrarlayıcı (repeater) ile geniş alanları kapsayabilirsiniz

  HY-6107, açık alanda en az 400–450 metre kablosuz haberleşme mesafesi sunar. Bu sayede:

•   Geniş kampüslerde,
•   Fabrika ve depo bloklarında,
•   Birden fazla girişin bulunduğu kompleks yapılarda

  Kablolama derdi olmadan acil çıkış kapılarını sisteme dahil edebilirsiniz.

  Ek olarak cihaz, istenirse kablosuz sinyal tekrarlayıcı (repeater) modunda da çalışabilir. Bu modda:

•   Kendisine tanıtılan kablosuz dedektörlerden gelen sinyali güçlendirir ve yeniden iletir,
•   En az 32 dedektörün sinyalini tekrarlayarak kablosuz kapsama alanını büyütür.

  Sonuç olarak, kablo çekmenin zor, maliyetli veya estetik açıdan istenmeyen olduğu projelerde HY-6107 ile tamamen kablosuz ve genişleyebilir bir çözüm oluşturabilirsiniz.

  4. Çok katlı binalarda tüm acil çıkış kapılarını tek sistemde toplayabilirsiniz

  HY-6107’nin en güçlü yönlerinden biri de sirenler arası kopyalama (cloning) ve çoklu siren mimarisidir.

  Ne yapabilirsiniz?

•   Her kata bir HY-6107 yerleştirip, kapı üzerindeki manyetik kontağı o kata ait cihaza bağlayabilirsiniz.
•   Bir cihazı “ana siren/panel” olarak belirler, diğer sirenleri buna kablosuz olarak kopyalarsınız.
•   Kopyalama işlemi sirenler arasında tamamen kablosuz yapılır; ekstra kablolama gerekmez.

  Bu mimari sayesinde, örneğin 7 katlı bir binada:

•   7 kapının her birine ayrı siren/ünite takarsınız,
•   Kapılardan herhangi biri açıldığında, sadece o katta değil, tüm katlardaki sirenler aynı anda devreye girer.

  Böylece:

•   Güvenlik görevlileri ve yöneticiler, hangi katta olurlarsa olsunlar olaydan haberdar olur,
•   Tahliye ve müdahale süreci hızlanır,
•   Merkezi kablolama altyapısı kurmadan, tamamen kablosuz bir “katlar arası alarm ağı” kurmuş olursunuz.

  Teorik olarak aynı ağa dahil edilebilecek siren sayısında mimari bir limit olmaması, ileride yeni kapılar veya yeni bloklar eklendiğinde de sistemin rahatlıkla genişletilebilmesi anlamına gelir.

  5. Mevcut alarm panelinizle entegre çalıştırabilir veya tamamen bağımsız kullanabilirsiniz

  HY-6107, iki farklı kullanım senaryosunu aynı cihazda sunar:

  Bağımsız acil çıkış alarm sistemi:

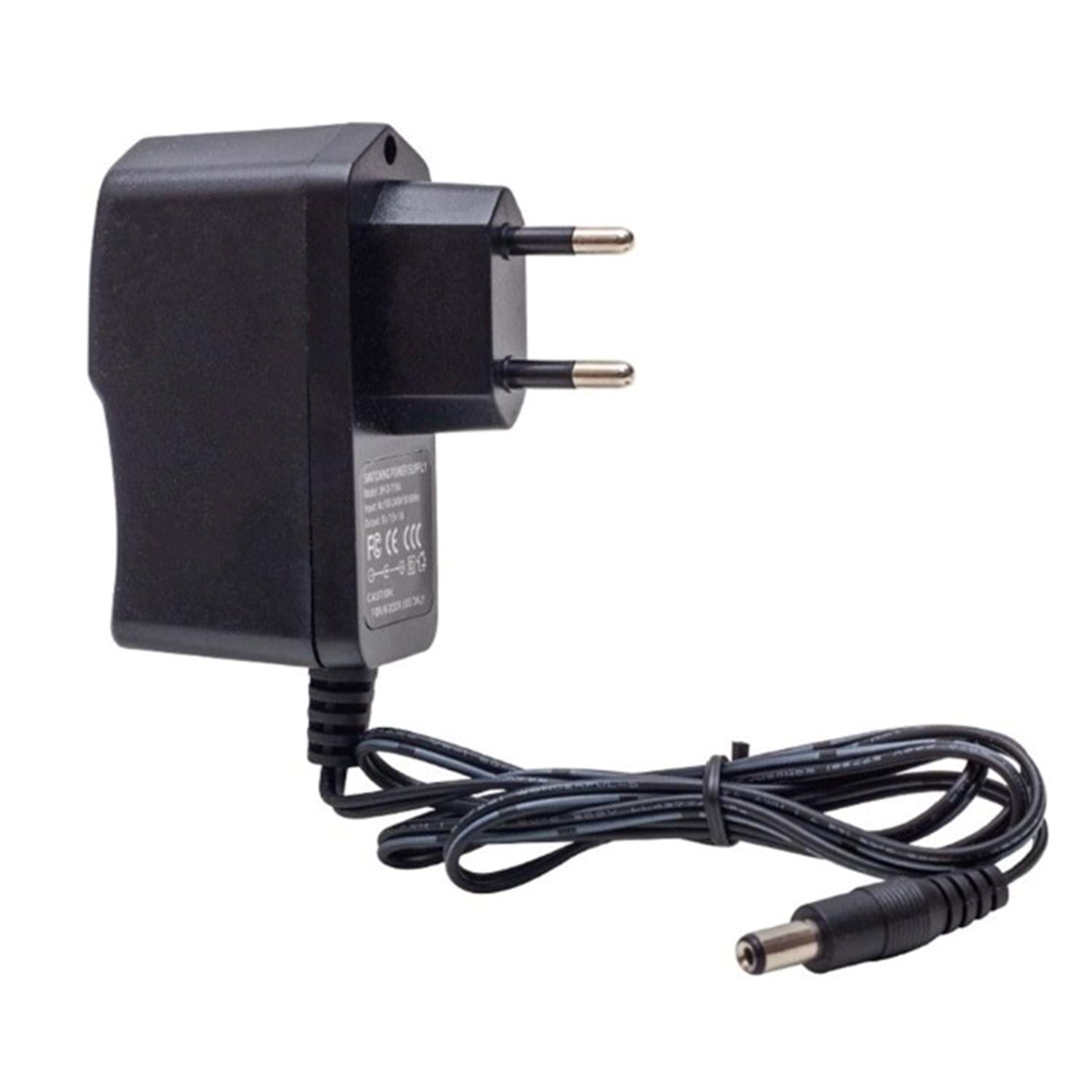

•   Kendi adaptörü (15 V DC) ve içindeki 12 V / 1,2 Ah akü ile tek başına çalışır.
•   Elektrik kesildiğinde en az 24 saat sistemi ayakta tutar.
•   Harici bir panel veya bilgisayar gerektirmez.

  Başka alarm paneline kablosuz siren olarak entegrasyon:

•   Dilerseniz, HY-6107’yi ana alarm panelinize kablosuz cihaz/siren gibi tanıtabilirsiniz.
•   Sabotaj, AC kesintisi, düşük batarya gibi durumların panele raporlanıp raporlanmayacağını DIP 1 ile seçebilirsiniz.

  Bu sayede:

•   Küçük ölçekli binalarda HY-6107’yi tek başına çözüm olarak kullanabilir,
•   Daha büyük güvenlik altyapılarında ise mevcut panelinizin bir “uzantısı” gibi konumlandırabilirsiniz.

  6. Enerji tüketimini, görünürlüğü ve alarm davranışını sahaya göre ince ayar yapabilirsiniz

  Cihaz üzerindeki en az 6’lı DIP switch bloğu sayesinde HY-6107’yi bulunduğu ortama göre “ince işçilikle” ayarlayabilirsiniz:

  LED flaşör gücü (DIP 2):

•   Düşük enerji modunda 12+12 LED ile daha az güç tüketip yine görünür kalabilir,
•   Normal modda 24+24 LED ile maksimum görsel uyarı sağlayabilirsiniz.

  AC kesintisi alarmı ve ses tipi (DIP 3–4):

•   Elektrik kesildiğinde “sesli ve ışıklı alarm” vermesini veya
•   Sadece aküyle sessiz çalışmaya devam etmesini seçebilirsiniz.
•   AC kesintisi anında kullanılacak siren sesini, standart ton veya 6 farklı ses tipinden biri olarak ayarlayabilirsiniz.

  Maksimum alarm süresi (DIP 5):

•   Sirenin en fazla 30 saniye mi, yoksa 3 dakika mı çalacağını belirleyebilirsiniz.

  Bekleme LED’i / gizli mod (DIP 6):

•   LED_ON konumunda, sistem kurulu olmasa bile caydırıcılık amaçlı belirli periyotlarla LED’lerin yanmasını sağlayabilirsiniz.
•   LED_OFF konumunda ise, bina cephesinde dikkat çekmemesi gereken yerlerde cihazı tamamen görünmez (gizli mod) çalıştırabilirsiniz.

  Bu ayarların tümü, cihaz yeniden başlatıldıktan sonra kalıcı çalışma parametresi hâline gelir. Böylece projeye özel kurulum yapıp sahayı terk ettikten sonra, cihaz aynı davranışı güvenilir şekilde sürdürür.

  7. Uzun ömürlü, bakımı planlanabilir ve genişlemeye açık bir çözüm elde edersiniz

  HY-6107;

•   Darbelere dayanıklı gövdesi,
•   En az IP20 koruma sınıfı,
•   –20 °C ile +55 °C arası çalışma sıcaklığı ve %40–%80 bağıl nem aralığında çalışma kabiliyeti,
•   CE ve/veya TSE belgeli bileşenleri

  Sayesinde pek çok farklı bina tipinde güvenle kullanılabilir.

  Periyodik bakım tarafında:

•   Aylık testlerle kapıların, manyetik kontakların, siren ve LED’lerin çalışırlığını kontrol edebilir,
•   Dahili aküyü en geç 2 yılda bir yenileyerek sistemi sağlıklı tutabilir,
•   Kablosuz dedektör pillerini üretici tavsiyesine göre değiştirerek kesintisiz hizmet sağlayabilirsiniz.

  Tedarikçiden en az 2 yıl garanti ve yedek parça/ilave siren–dedektör–kumanda temini güvencesi olması, sistemin uzun yıllar boyunca sürdürülebilir olmasını sağlar. İleride yeni acil çıkış kapıları eklendiğinde, aynı altyapı üzerine yeni cihazlar ekleyerek yatırımınızı büyütebilir, sistemi “sök–tak” yapmadan genişletebilirsiniz.

  Özetle HY-6107 ile neler yapabilirsiniz?

  Özetle; HY-6107 Acil Çıkış Kapıları Kablosuz Alarm Sistemi ile, tek bir ürün ailesi üzerinden:

•   Acil çıkış kapılarını mevzuata uygun ve kontrollü şekilde yönetebilir,
•   Kapıların amaç dışı kullanımını engelleyebilir,
•   Çok katlı ve çok kapılı binalarda kablosuz, ölçeklenebilir bir alarm ağı kurabilir,
•   Mevcut alarm sisteminizle entegre çalıştırabilir veya tamamen bağımsız bir çözüm olarak konumlandırabilirsiniz.
