FD 7203 ile FD 7203M arasındaki temel fark nedir?
7203M modeli kısa devre izolatörlüdür ve EN 54-17/18 sertifikalarına sahiptir. Klasik FD 7203 izolatörsüzdür.
Giriş izleme için hangi EOL değeri kullanılmalı?
10 kΩ EOL kullanılır. Hat kopuk/kısa eşikleri yukarıdaki aralıklara göre değerlendirilir.
İzlemeli çıkışta EOL ve diyot gerekli mi?
Evet. 5.6 kΩ EOL ile hat izlenir; endüktif yüklerde 1N4001 diyot şarttır.
Röle çıkışı kaç amper anahtarlayabilir?
30 VDC / 1 A veya 125 VAC / 0.5 A.
Adresleme/öğrenme nasıl yapılır?
Enerjilendirme sonrası PCB’deki tactile butona ~5 sn basılı tutulur; seçilen elektriksel şemaya göre cihaz kendini tanımlar. Panelden fonksiyon ataması yapılır.
Hangi panellerle uyumlu?
IFS7000/IFS7002 panel ailesiyle loop üzerinden çalışır. 7203M, IFS7000M ile listelenir.
LED durumlarının anlamı nedir?
Kırmızı: giriş/çıkış aktif; Sarı: arıza; aralıklı: izolatör (7203M). Beklemede periyodik yanıp sönme görülür.
İzlemeli çıkışta hangi gerilim aralığı kullanılmalı?
FD 7203’te tipik 12–30 VDC, 7203M’de 18–30 VDC aralığı kullanılır.
Endüktif yüklere bağlanırken nelere dikkat etmeli?
Röle kontaklarında ark oluşumunu önlemek için bobin uçlarına 1N4001 diyodu ters paralel bağlayın.
Ortam şartları nelerdir?
−5…+40 °C ve 40 °C’de ≤%95 RH (yoğuşmasız). IP30 gövde.
Kutu içeriğinde neler var?
2×10 kΩ (giriş EOL), 1×5.6 kΩ (izlemeli çıkış EOL), 1×1N4001 diyot, kılavuz.

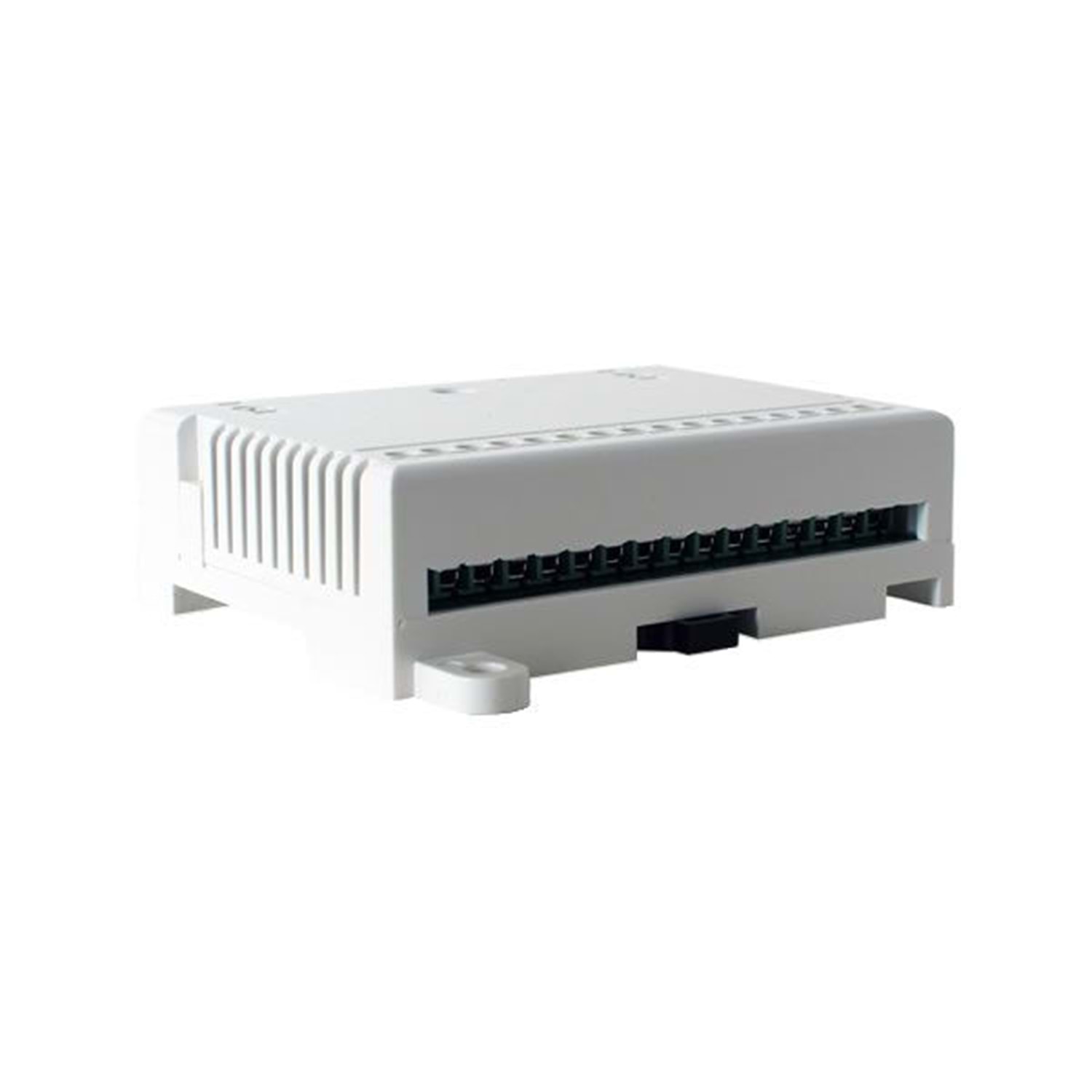

DIN raya montaj yapılabilir mi?
Evet, 35 mm DIN raya veya duvara montaj mümkündür.
