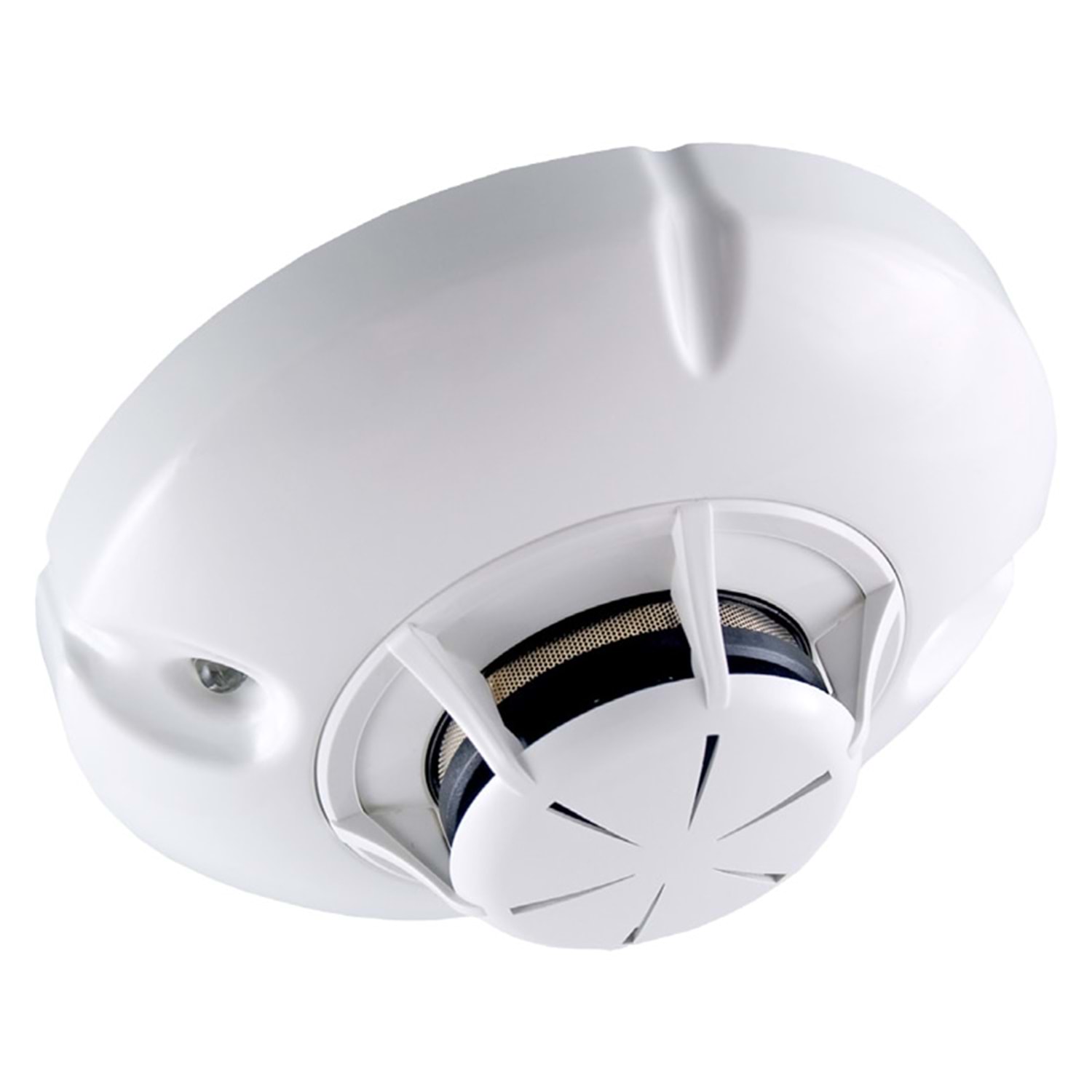

Optik Duman (Tyndall)
Duman odacığına giren parçacıklar kızılötesi ışını saçılıma uğratır; alıcı sensör eşik aşıldığında alarm verir. Düşük/Orta/Yüksek hassasiyet panelden seçilebilir.
Isı Algılama
Termistör üzerinden hızlı sıcaklık artışı (R) ve/veya sabit eşik izlenir. EN54-5 sınıfları: A1R (~58 °C + rate-of-rise), A2R (~72 °C + R), BR (daha yüksek eşik).
Programlanabilir Profiller
Tozlu alanlarda düşük duman hassasiyeti veya yalnız ısı modu; ofis/arşivlerde yüksek duman + A1R ile erken uyarı.
Uyumlu Kontrol Panelleri
FD 7160, UniPOS 7000M serisi adresli panellerle (ör. IFS-7002/1, IFS-7002/2, IFS-7002/4) ve DB-7100 adresli tabanla tam uyumludur. Besleme ve haberleşme, panelin adresli 2 telli loop hattı üzerinden sağlanır.
Montaj & Bağlantı Detayları
Fiziksel Montaj

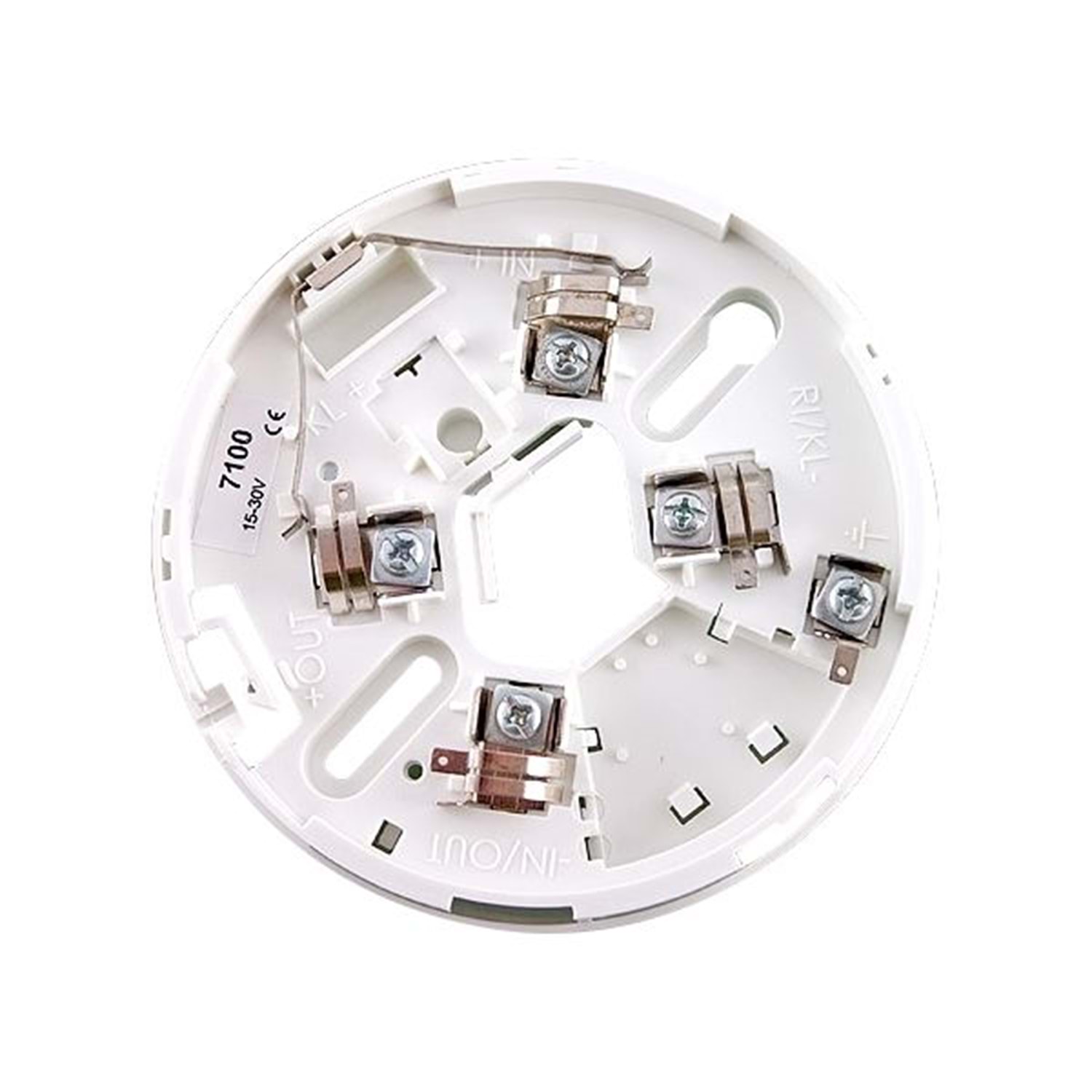

- DB-7100 tabanı tavana sabitleyin; dübel & vidalarla sağlamlaştırın.
- Dedektörü tabana oturtup saat yönünde çeyrek tur çevirerek kilitleyin.
- İsteğe bağlı anti-sökme kilidini aktif edebilirsiniz.
Kablolama
- IN/OUT (+/−) terminallerine loop girişi/çıkışı.
- Polarite tutarlılığına dikkat: tüm cihazlarda + aynı iletkende.
- RI/KL uçları: harici uzaktan gösterge LED’i bağlanabilir.
- Klemensleri sıkılayın; mümkünse kablo yüksüğü kullanın.
İzolatör & Loop Sürekliliği
Hattaki kısa devrede izolatör arızalı bölgeyi otomatik yalıtır; geri kalan cihazlar çalışır.
Tavan köşeleri ve yoğun hava üfleyen menfezlerden kaçının; duvarlardan ≥0,5 m içeri yerleşim yapın.
Adresleme Yöntemi & Programlama
- Adres ataması panelin devreye alma modunda otomatik veya yazılım üzerinden yapılır; DIP anahtar yoktur.
- Her dedektöre konum isimlendirmesi yapın (örn. “1. Kat Açık Ofis – D5”).
- Duman hassasiyeti (düşük/orta/yüksek) ve ısı sınıfı (A1R, A2R, BR) panelden seçilir.
- Eşikler EN54 kurallarına göre ön tanımlıdır; projeye uygun profili seçin.
LED Göstergeler & Test Fonksiyonları
| Durum | LED Davranışı | Açıklama |
| Bekleme | 12–16 sn’de bir kısa flaş | Cihaz çalışır durumda, haberleşiyor. |
| Alarm | Sürekli kırmızı | Panelde ilgili adres “ALARM”. |
| İzolatör aktif | ~1 Hz ritmik yanıp sönme | Hattın arızalı bölgesi izole edildi. |
| Arıza/Kirlilik | ~2 Hz uyarı | Bakım/temizlik veya bağlantı kontrolü gerekir. |
Duman Testi
Uygun smoke-tester/aerosol ile 30–50 cm’den kısa püskürtme; 20–30 sn içinde alarm beklenir.
Isı Testi
Düşük güçlü sıcak hava cihazı ile kısa süreli ısıtma; 30–40 sn içinde alarm beklenir.
Panel Reset
Her test sonrası panelden reset verin; LED’ler bekleme moduna dönmelidir.
Sertifikalar & Standartlar
- EN54-5: Isı dedektörleri performans kriterleri (A1R, A2R, BR profilleri).
- EN54-7: Duman dedektörleri performans kriterleri.
- EN54-17: Hat izolatörleri.
- IP43: Düşey düşen su damlalarına karşı koruma, iç ortam kullanımı.
- Çevresel: −10…+55 °C, bağıl nem %93’e kadar (yoğuşmasız).
Kullanım Alanları (Oteller, Ofisler, Fabrikalar vb.)
Adresli sistem kullanılan ofisler, oteller, AVM’ler, hastaneler, okullar, depolar, konut projeleri ve endüstriyel tesisler. Tozlu/buharlı mahallerde yalnız ısı modu tercih edilebilir.
Dedektör Yerleşimi & Kaç m²’de Kaçar Adet?
Temel Kurallar
- Tavandan ≤0,6 m aşağı (ısı için ≤0,15 m).
- Duvar/köşelerden ≥0,5 m içeride.
- Detektörler arası ≤10 m; güvenli tasarım için ≤8 m önerilir.
- Herhangi bir noktanın en yakın dedektöre yatay uzaklığı ≤5 m.
Kapsama & Örnek Hesap
Güvenli yarıçap ≈5 m → alan ≈78 m²/dedektör (ideal koşullarda, ≤8 m tavan).
| Alan (m²) | Önerilen adet* |
| ≤ 78 | 1 |
| 79 – 156 | 2 |
| 157 – 234 | 3 |
| 235 – 312 | 4 |
| 313 – 390 | 5 |
*Yerleşimde kirişler/raf sistemleri, hava akımları ve oda geometrisi dikkate alınmalı; EN54-14’e göre son kontroller yapılmalıdır.
Koridor & Özel Durumlar
- Koridorlarda uçlardan ≤5 m, aralarında ≤10 m olacak şekilde yerleştirin.
- Eğimli/tavan mahyalarında üst noktalara yakın konumlandırın.
- Gizli tavan boşluklarında RI (uzaktan gösterge) kullanımı önerilir.
Bakım, Temizlik & Garanti
- Optik odacıkta toz/kirlilik izlenir; panel uyarısı alınırsa temizlik yapın.
- 6 ayda bir basınçlı hava/yumuşak fırça ile temizlik; gerekirse nemli bezle silip kurutun.
- Termistör bölgesini nazikçe tozdan arındırın.
- Tipik garanti: 36 ay (kullanım hataları hariç).
Özet Avantajlar
Erken ve Güvenilir Algılama
Duman + ısı kombinasyonu farklı yangın tiplerine hızlı tepki verir.
Hatta Süreklilik
Dahili izolatör ile kısa devrelerde bile sistem çalışmaya devam eder.
Esnek Programlama
Hassasiyet ve ısı sınıfı panelden ayarlanır; yanlış alarmlar azaltılır.
Toplam Maliyet Avantajı
Tek cihazla iki dedektör ihtiyacını azaltır; stok ve montaj kolaylığı sağlar.
Not: Teknik veriler üretici dokümanlarına dayalıdır. Proje tasarımında her zaman EN54-14 ve yerel mevzuata uyunuz; yerleşim ve adetler saha koşullarına göre revize edilmelidir.
